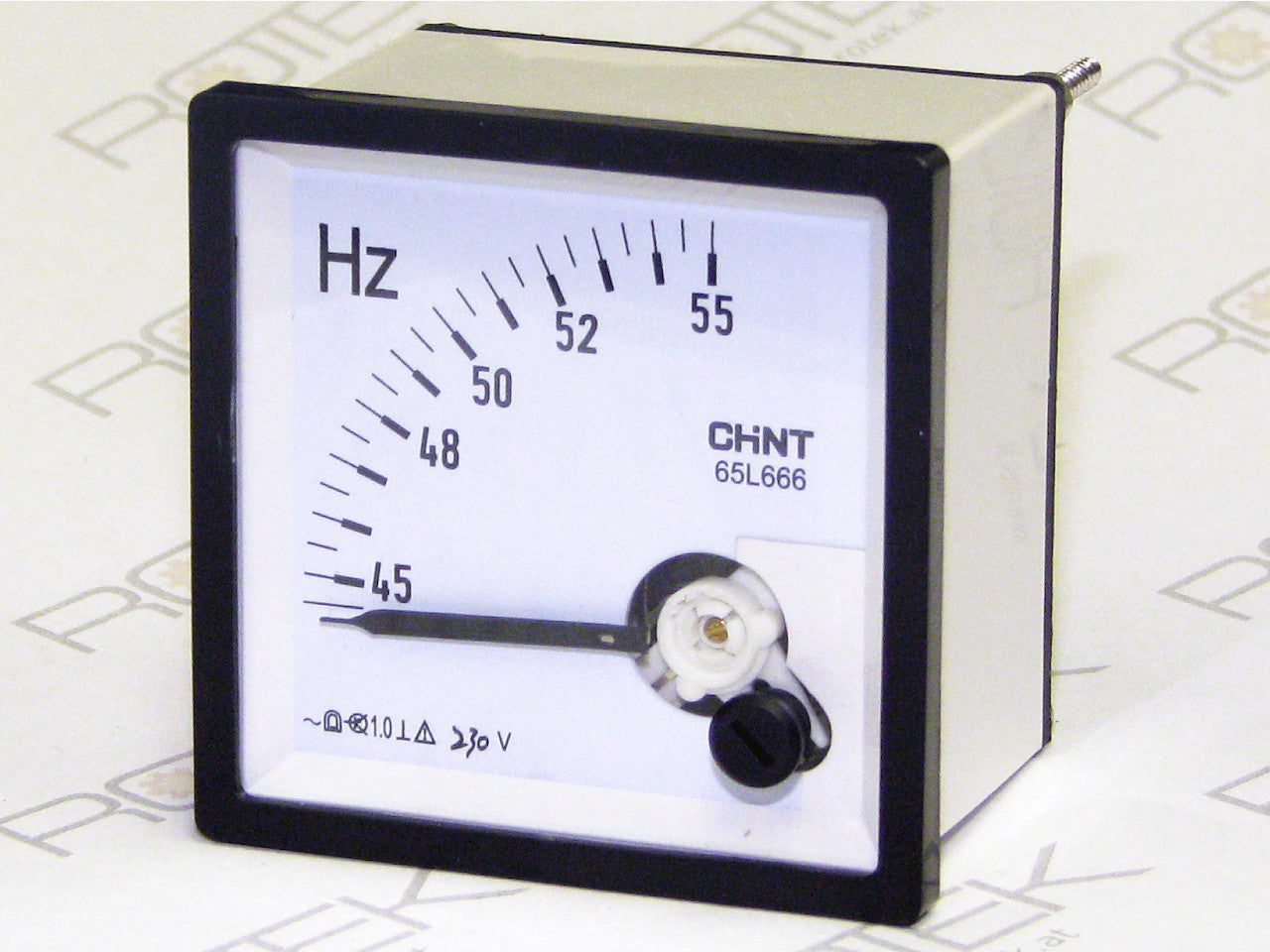

72x72 Hertzmeter für 230V, Meßbereich 45-55 Hz
Abholverfügbarkeit konnte nicht geladen werden
- Meßbereich 45-55 Hz
- für Nennfrequenz 50Hz (230V)

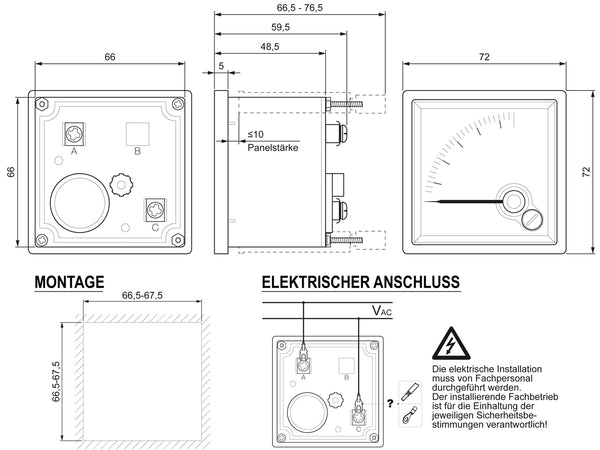

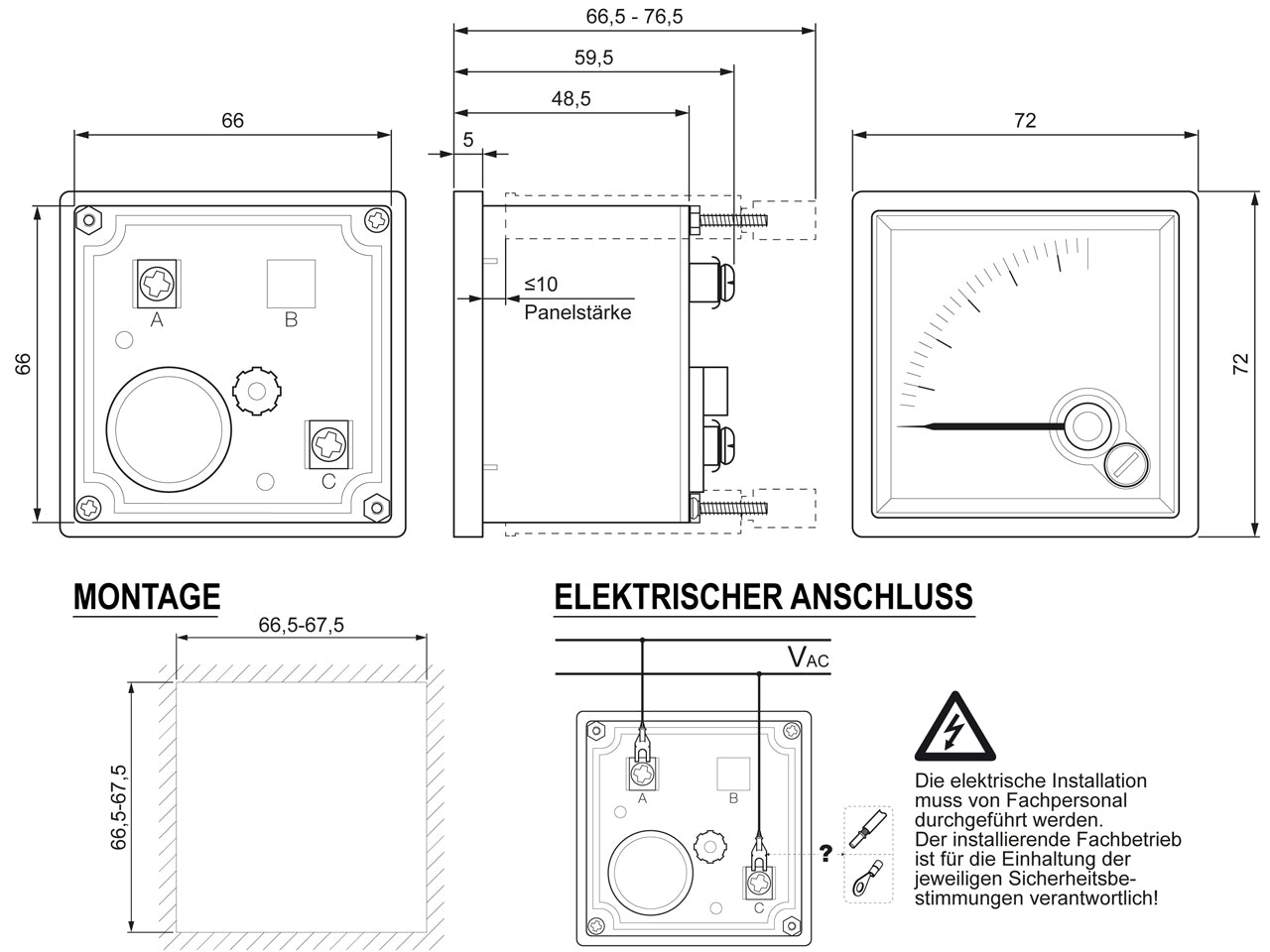

- Frontpanel 72 x 72mm
- Panelausschnitt 67 x 67mm
- Einbautiefe 61,5-71,5 mm (abhängig von Panelstärke)
Dieses Messgerät ist zum Einbau in geschlossene Schaltschränke bzw. Bedienfelder gedacht.
Der Anschluss erfolgt durch direkte Anklemmung des Messgerätes an die zu messende Spannungsquelle.
Die Zeigernadel kann bei Bedarf nachjustiert werden.
Hinweise zur Elektrischen Installation:
Dieses Meßgerät darf nur durch fachkundige Personen angeschlossen werden.
Hinweise zur Mechanischen Installation:

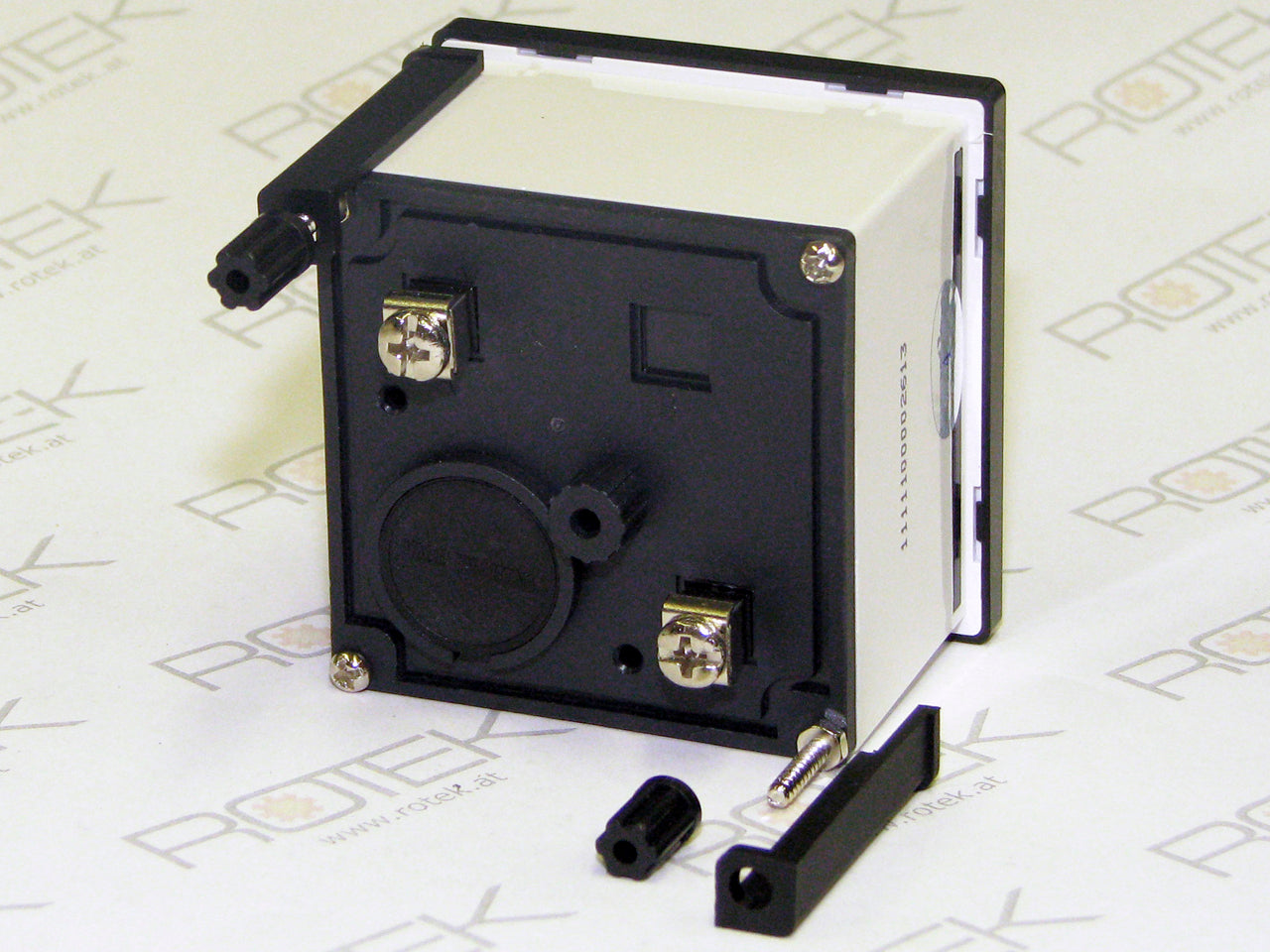

Die Montage erfolgt über beiliegende Klemmschienen.
Maximale Panelstärke 10mm.
| Rotek Artikel Nr. | ZSPGEN00238 |
| EAN/GTIN13 | 9009970011512 |
| Hersteller | CHiNT |
| Type | 65L666-F.50-230 |
| für Nennspannung | 230 VAC |
| für Nennfrequenz | 50 Hz |
| Skalenanfangswert | 45 Hz |
| Skalenendwert | 55 Hz |
| Genauigkeitsklasse | 1,0 |
| Einbaulage | Senkrecht |
| Messwerk | Drehspulenmeßgerät mit Diode |
| Isolationsspannung | 2 kVA |
| Montageausschnitt | 67 x 67 mm |
| Montage mittels | Klemmschienen |
| Frontplattengröße | 72 x 72 mm |
| Freiraum (Einbautiefe) | 61,5 - 71,5 mm |
| Elektrischer Anschluss | Mittels Rundösen, Adernendhülsen an M5 Schrauben |
| Umgebungstemperatur im Betrieb | -25 bis +60°C |
| Umgebungstemperatur für Lagerung | -35 bis +70°C |
| Luftfeuchtigkeit | 20 bis 85% RHD nicht kondensierend |
| Eigengewicht | 180 g |
TARIC: 9030 3370 00
COO: China
Nettogewicht (ohne Verpackung): 0,18 kg
Netto Produktabmessungen (LxBxH): 72 x 72 x 62 mm
Bruttogewicht (ohne Versandverpackung): 0,2 kg
Brutto Produktabmessungen (LxBxH): 75 x 75 x 70 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 0,5 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 150 x 150 x 100 mm
Verwender (Kundenzielgruppe):
Nur für Fachpersonal (speziell ausgebildet und geschult) geeignet
Gebotskennzeichnung:
 | Hinweise zur korrekten Beschaltung beachten. |
Warnkennzeichnung:
 | Vorschriften zur korrekten elektrischen Installation einhalten! Montage/Installation nur durch Fachpersonal zugelassen. |
Gefahrenkennzeichnung:
| (keine) |
