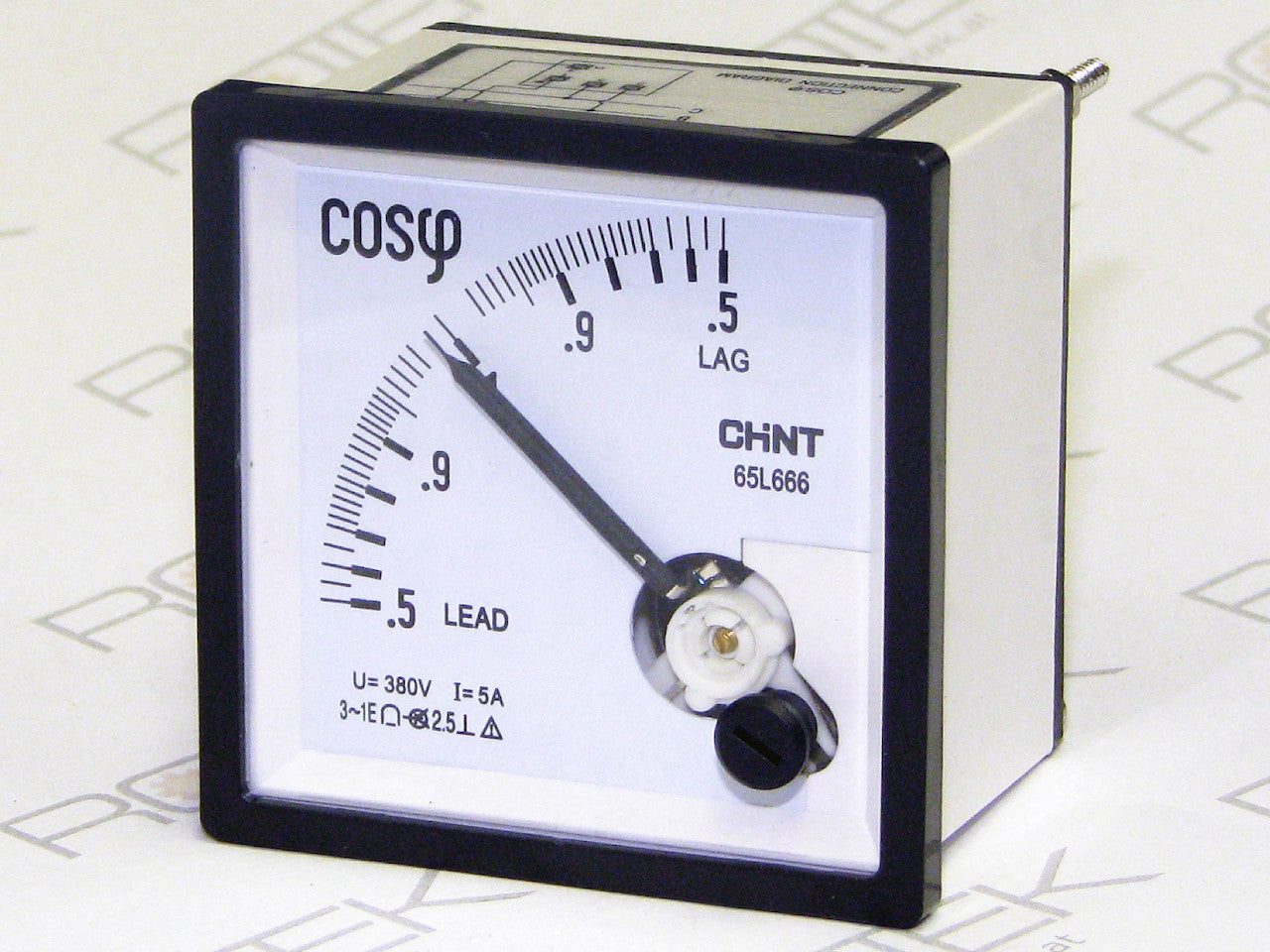

72x72mm cosPhi-Meter für 400V/3-Phasen Wechselspannung, Meßbereich cosφ -0,5 bis +0,5
Abholverfügbarkeit konnte nicht geladen werden
- Meßbereich cosPhi -0,5 bis +0,5
- für Nennspannung 380-400V / 50 Hz / 3-phasig

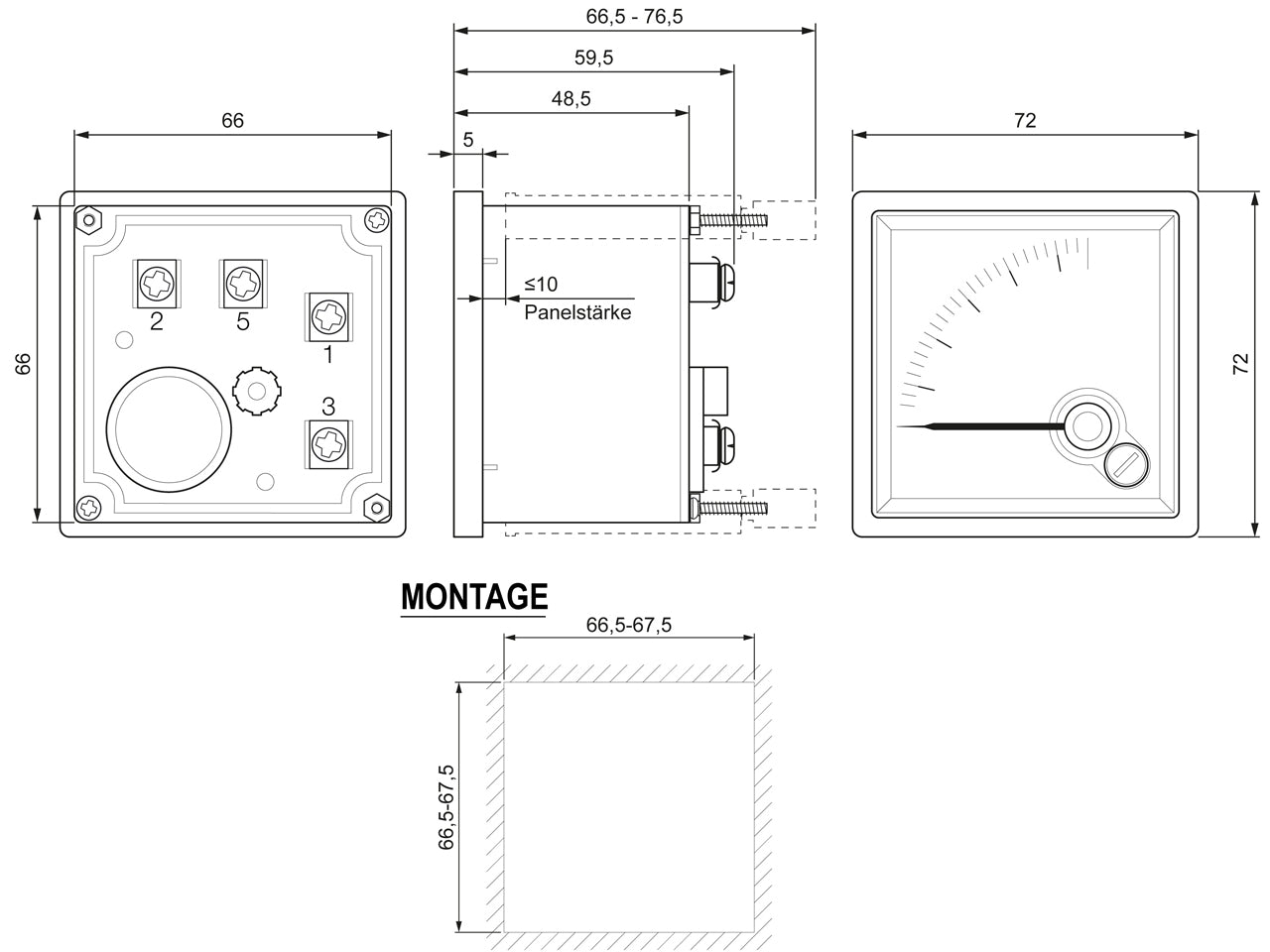

- Frontpanel 72 x 72mm
- Panelausschnitt 67 x 67mm
- Einbautiefe 61,5-71,5 mm (abhängig von Panelstärke)
Dieses Messgerät ist zum Einbau in geschlossene Schaltschränke bzw. Bedienfelder gedacht.

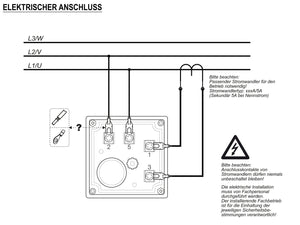

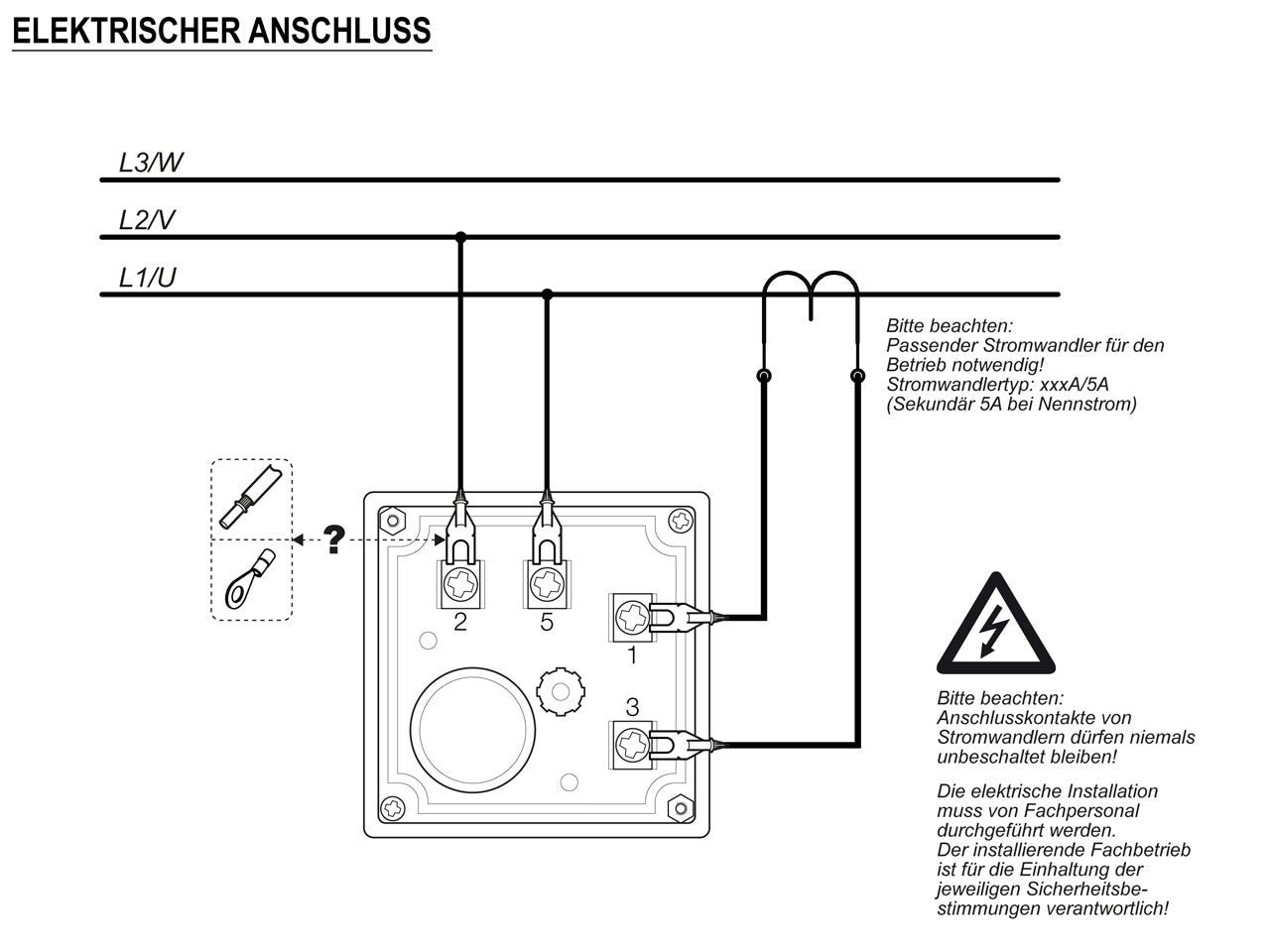

Der Anschluss erfolgt bei 2 Polen durch direkte Anklemmung an Phase2 und Phase 3 der Spannungsquelle.
2 weitere Pole müssen an einen passenden Stromwandler (Skundärseite 5A bei Nennstrom), welcher Phase 1 misst, angeschlossen werden.
Bitte beachten Sie, dass der Stromwandler nicht im Lieferumfang enthalten und gesondert bestellt werden muss.
Die Zeigernadel kann bei Bedarf nachjustiert werden.
Hinweise zur Elektrischen Installation:
Dieses Meßgerät darf nur durch fachkundige Personen angeschlossen werden.
Hinweise zur Mechanischen Installation:

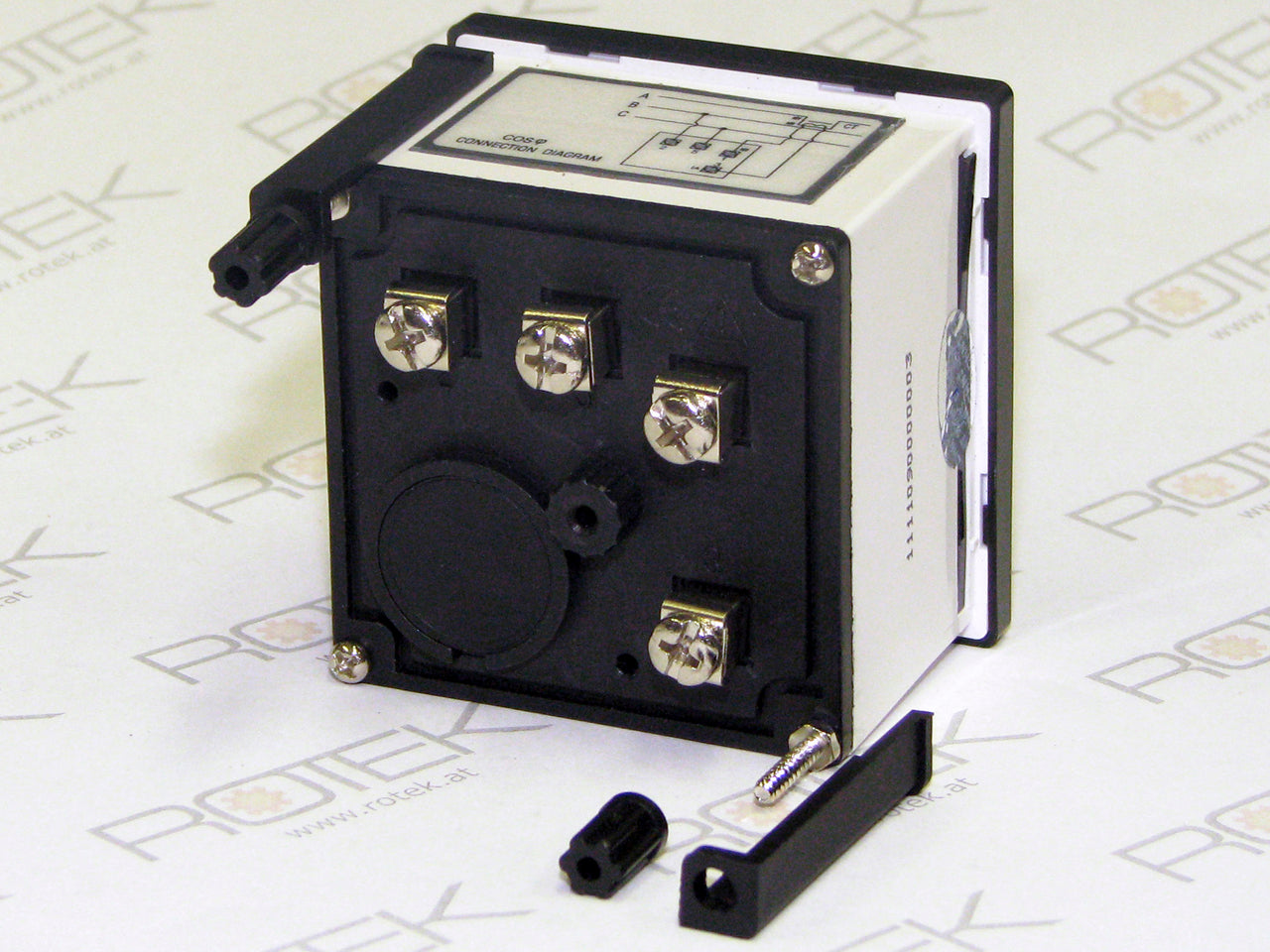

Die Montage erfolgt über beiliegende Klemmschienen.
Maximale Panelstärke 10mm.
| Rotek Artikel Nr. | ZSPGEN00237 |
| EAN/GTIN13 | 9009970011567 |
| Hersteller | CHiNT |
| Type | 65L666-C.380 |
| Skalenanfangswert | cosPhi = -0,5 LEAD / vorauseilend / Kapazitiv / Negativ |
| Skalenendwert | cosPhi = +0,5 LAG / nacheilend / Induktiv / Positiv |
| Zeigernullstellung | cosPhi = 0 |
| für Nennspannung | 380-400 VAC / 50 Hz / 3-phasig |
| Genauigkeitsklasse | 2,5 |
| Einbaulage | Senkrecht |
| Messwerk | Drehspulenmeßgerät mit Diode |
| Isolationsspannung | 2 kVA |
| Montageausschnitt | 67 x 67 mm |
| Montage mittels | Klemmschienen |
| Frontplattengröße | 72 x 72 mm |
| Freiraum (Einbautiefe) | 61,5 - 71,5 mm |
| Elektrischer Anschluss | Mittels Rundösen, Adernendhülsen an M5 Schrauben |
| Umgebungstemperatur im Betrieb | -5 bis +55°C |
| Umgebungstemperatur für Lagerung | -35 bis +60°C |
| Luftfeuchtigkeit | 20 bis 80% RHD nicht kondensierend |
| Eigengewicht | 210 g |
TARIC: 9030 3370 00
COO: China
Nettogewicht (ohne Verpackung): 0,21 kg
Netto Produktabmessungen (LxBxH): 72 x 72 x 67 mm
Bruttogewicht (ohne Versandverpackung): 0,22 kg
Brutto Produktabmessungen (LxBxH): 75 x 75 x 70 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 0,5 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 150 x 150 x 100 mm
