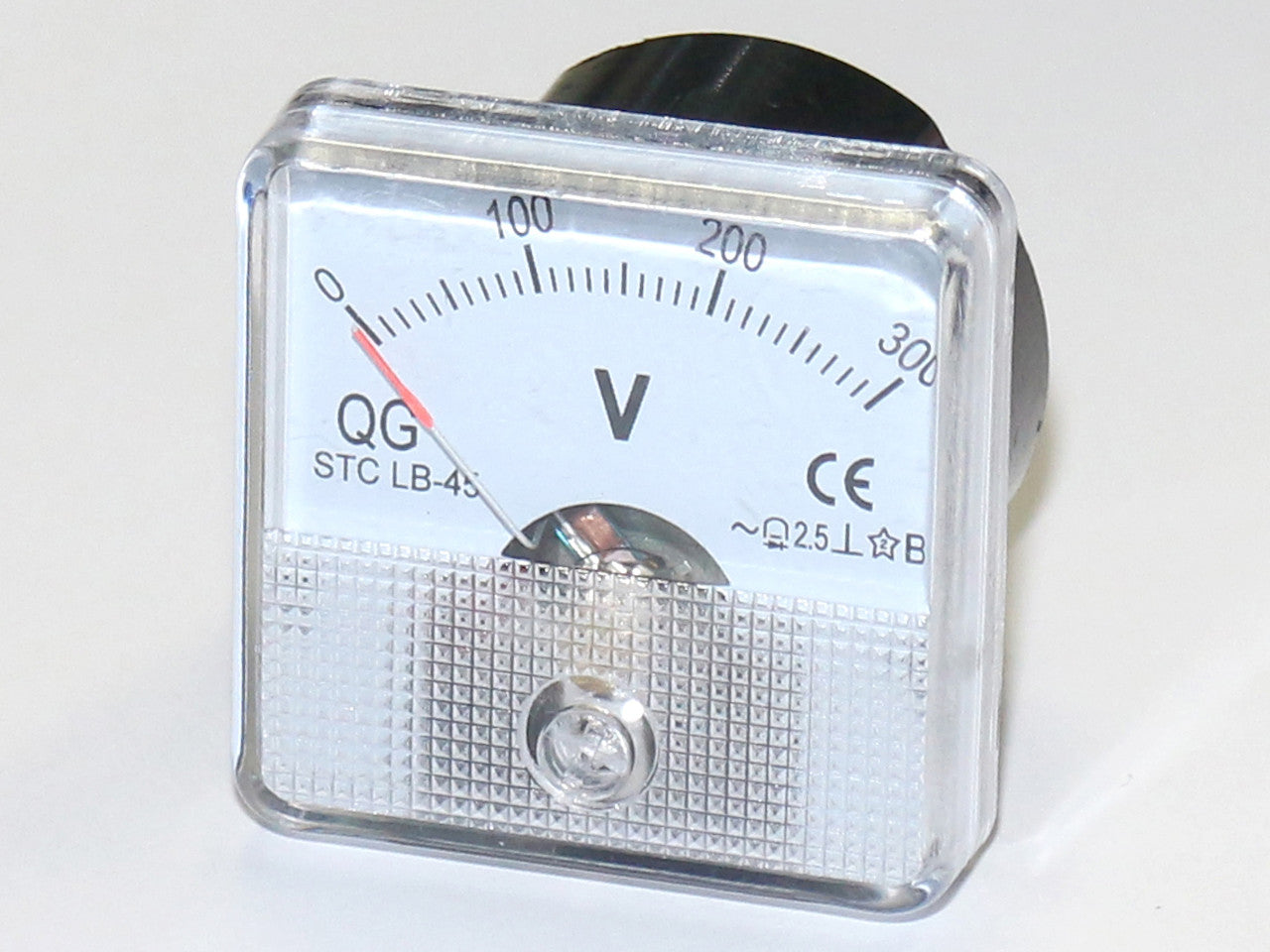

Mini Voltmeter für Wechselspannung, Meßbereich 0 - 300V
Abholverfügbarkeit konnte nicht geladen werden
- Meßbereich 0 - 300V
- Frontpanel 44 x 44mm
- Panelausschnitt Ø39mm
- Einbautiefe 34 mm
Dieses Messgerät ist zum Einbau in geschlossene Schaltschränke bzw. Bedienfelder gedacht.
Der Anschluss erfolgt durch direkte Anklemmung des Messgerätes an die zu messende Spannungsquelle.
Die Zeigernadel kann bei Bedarf nachjustiert werden.
Ersatzvoltmeter für Rotek Generatoren:
GG4-1A-3400-HZ
GG4-1A-7300-EBZ
Hinweise zur Elektrischen Installation:
Dieses Meßgerät darf nur durch fachkundige Personen angeschlossen werden.

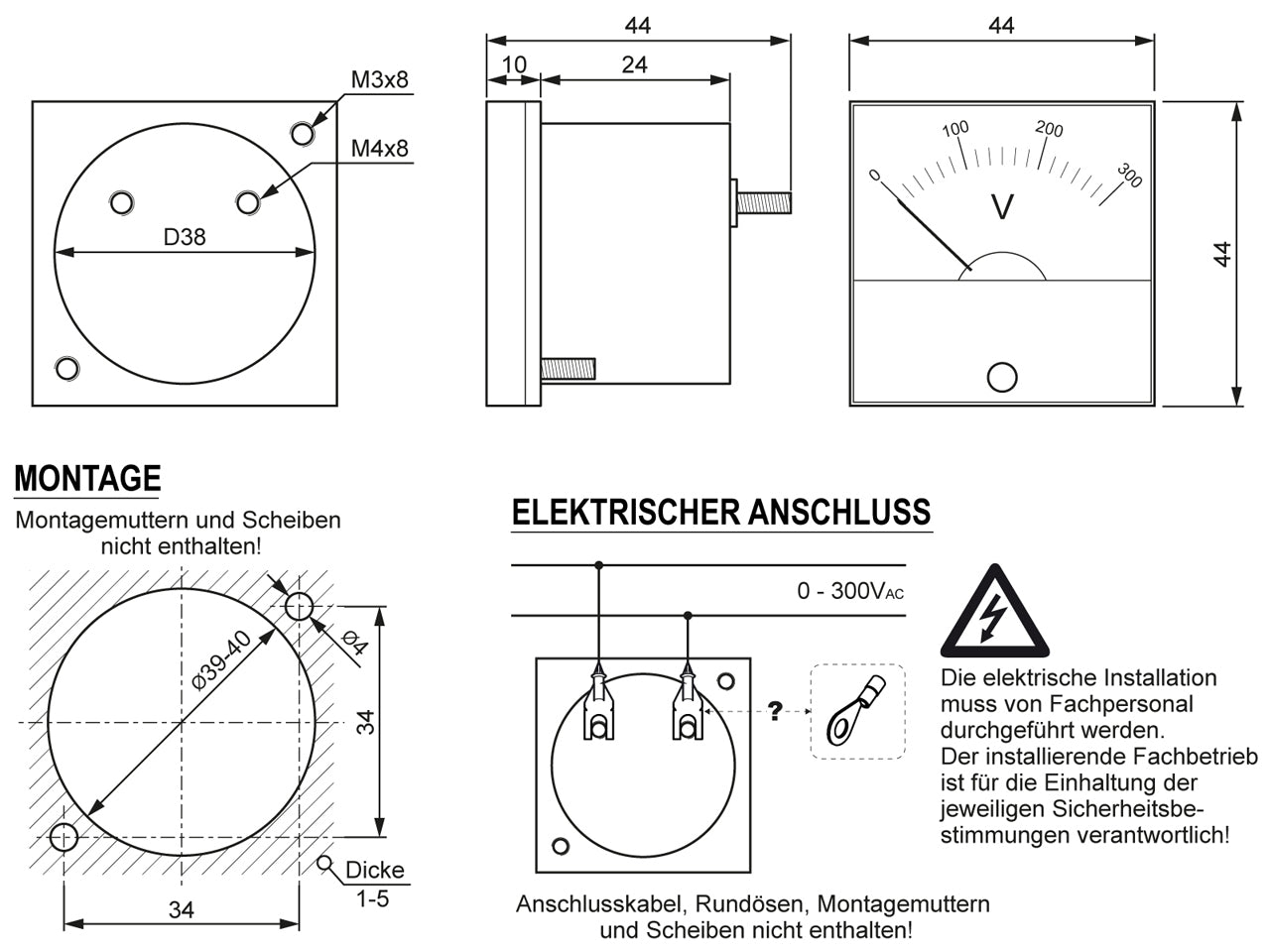

Hinweise zur Mechanischen Installation:
Im Lieferumfang ist kein weiteres Montagematerial enthalten.
Benötigt werden:

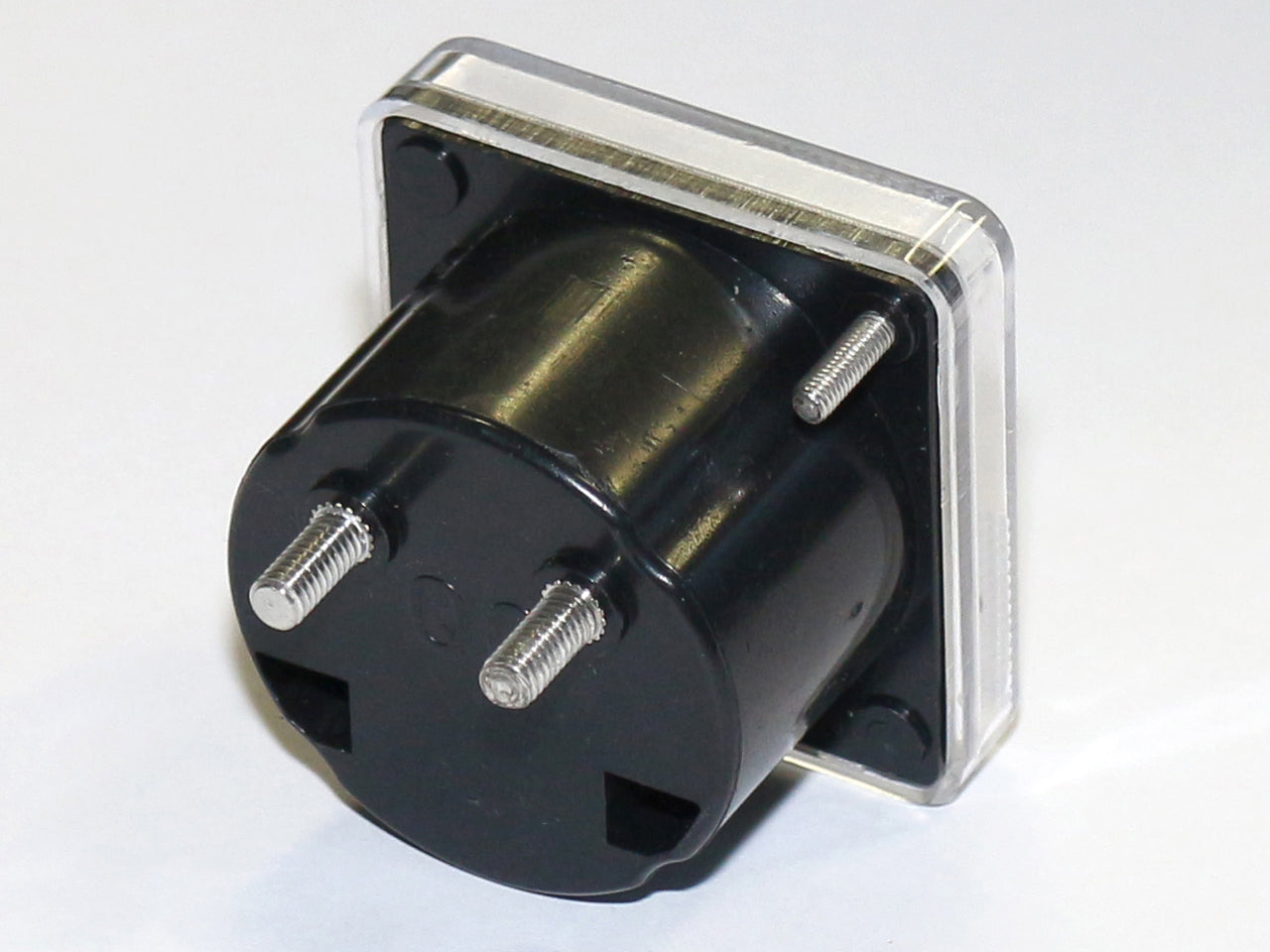

- 2x Rundösen Di:4 mit passenden Anschlußkabeln sowie 2x Beilagscheiben Di:4 und 2x selbstsichernde M4 Muttern für den elektrischen Anschluss.
- 2x Beilagscheiben Di:3/Da-max:10 und 2x selbstsichernde M3 Muttern für die Gerätemontage am Frontpanel
| Rotek Artikel Nr. | ZSPGEN00344 |
| EAN/GTIN13 | 9009970014292 |
| Hersteller | QG |
| Type | STC LB-45 |
| Meßbereich | 0 - 300 VAC |
| Genauigkeitsklasse | 2,5 |
| Einbaulage | Senkrecht |
| Messwerk | Drehspulenmeßgerät mit Diode |
| Isolationsspannung | k.A. |
| Montageausschnitt | Ø 39-40 mm |
| Montage mittels | 2x M3 Schrauben |
| Frontplattengröße | 44 x 44 mm |
| Freiraum (Einbautiefe) | ≥ 40 mm |
| Elektrischer Anschluss | Mittels Rundösen an M4 Schrauben |
| Umgebungstemperatur im Betrieb | -20 bis +50°C |
| Umgebungstemperatur für Lagerung | -35 bis +65°C |
| Luftfeuchtigkeit | 20 bis 85% RHD nicht kondensierend |
| Eigengewicht | 35 g |
TARIC: 9030 3370 00
COO: China
(keine)
Nettogewicht (ohne Verpackung): 35 g
Netto Produktabmessungen (LxBxH): 44 x 44 x 44 mm
Bruttogewicht (ohne Versandverpackung): 35 g
Brutto Produktabmessungen (LxBxH): 44 x 44 x 44 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 100 g
Versandabmessungen für 1 Stk./VE (LxBxH): 150 x 100 x 100 mm
