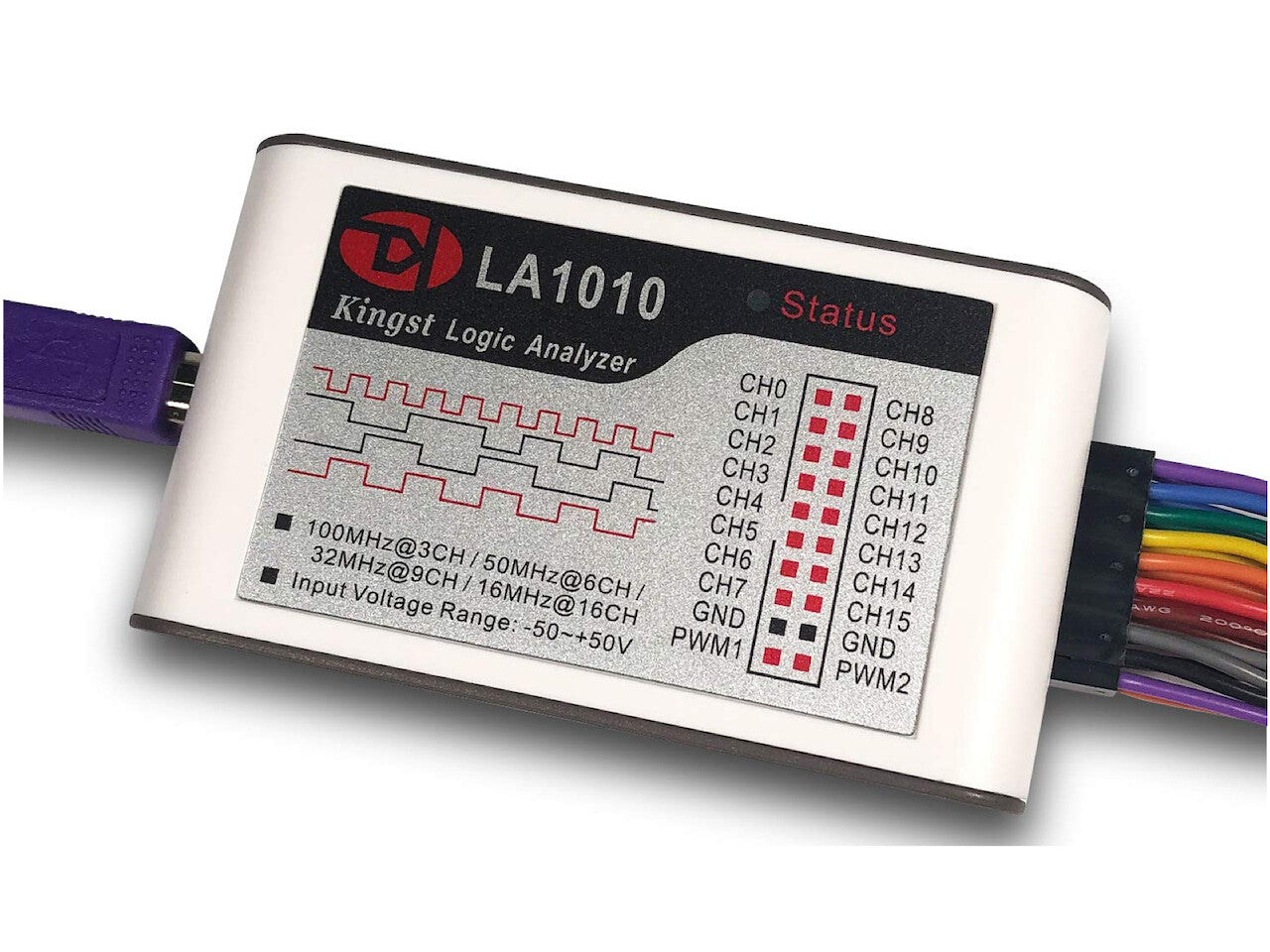

USB Logic Analyzer 16 Kanal 16-100MHz LA1010
Abholverfügbarkeit konnte nicht geladen werden
- Logic Analyzer mit sehr guten Preis/Leistungsverhältnis.
- 16 Kanäle mit einer Sample Rate bis zu 100MHz. (100MHz@3CH, 50M@6CH, 32M@9CH, 16M@16CH)

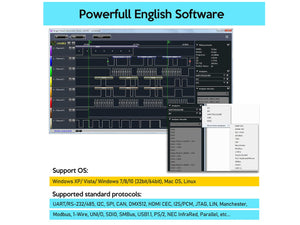

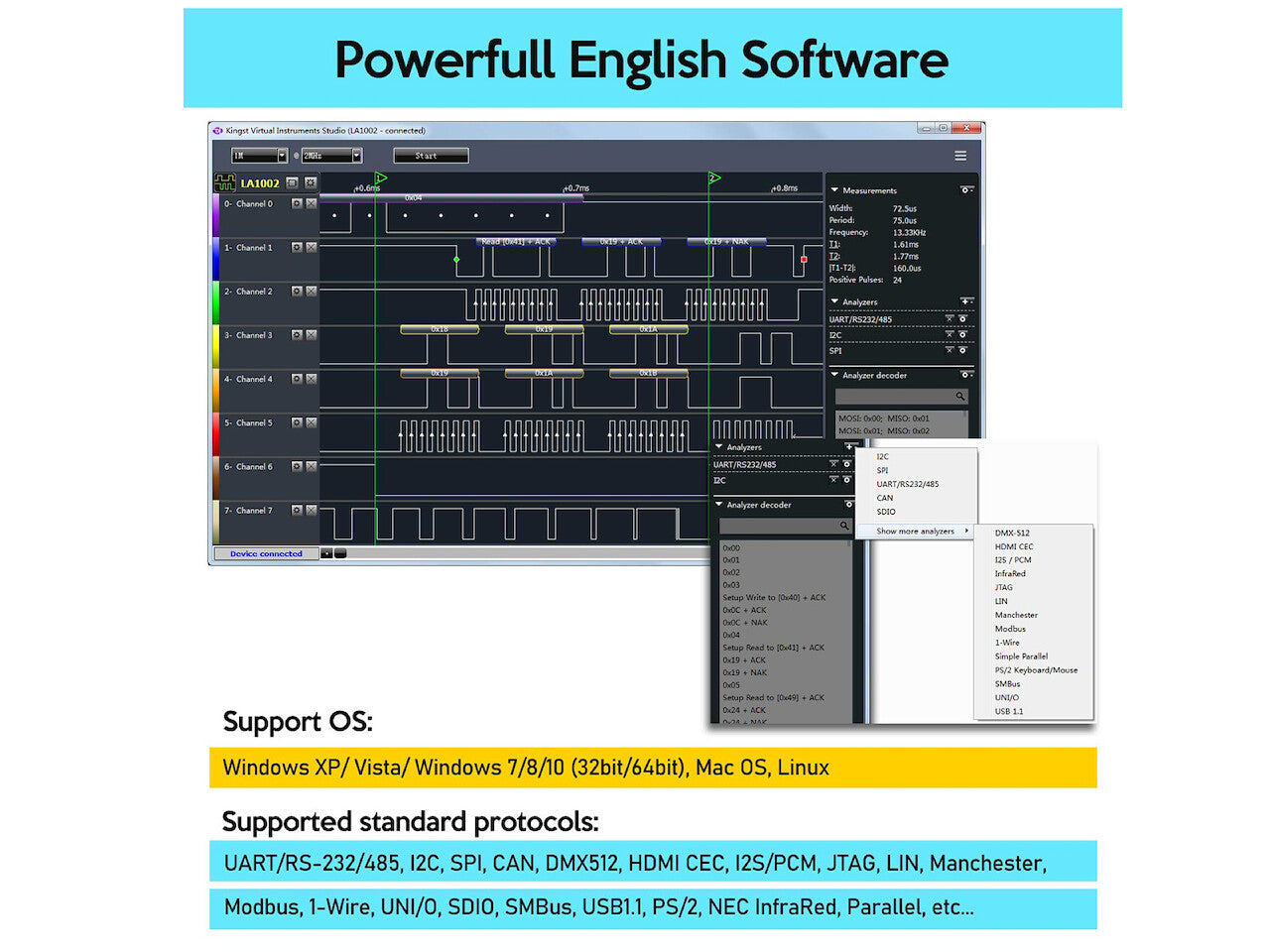

- Inklusive PC-Software KingstVIS.
- Die 16 Kanäle können zeitgleich aufgenommen werden, und am PC analysiert und dargestellt werden.
- Das Signal kann mit vielen Standard-Protokollen analysiert und dekodiert werden, um die Daten leichter zu analysieren.
- Dies hilft sehr beim Test und der Analyse von Digitalen Systemen (MCU/ARM/FPGA, etc.),
- Entwicklung und Debugging von Kommunikationsprotokollen oder zur Überwachung und Aufbewahrung von Digitalen Signalen über eine längere Zeit.
- Unterstützte Betriebssysteme: Windows (32bit/64bit), Mac OS, Linux
Features:
- Portable and lightweight
- 100M sampling rate @ 3 channels
- 50M sampling rate @ 6 channels
- 32M sampling rate @ 9 channels
- 16M sampling rate @ 16 channels
- Large sampling depth and support compression
- The built-in PWM generator
- Compatible USB2.0/3.0 interface
- Powerful software and easy to use
- Support online upgrade automatically
Specification:
- Input channels number: 16
- Max sampling rate: 100M
- Measurement bandwidth: 20M
- Min pulse width can be captured: 20ns
- Max compressed depth: 10G/channel
- Input voltage range: -50V ~ +50V
- Input impedance: 220KΩ, 12pF
- Adjustable threshold voltage: -4V ~ +4V, step: 0.01V
- PWM channels number: 2
- PWM frequency range: 0.1 ~ 10MHz
- PWM frequency adjust step: 10ns
- PWM pulse width adjust step: 10ns
- PWM output voltage: +3.3V
- PWM output impedance: 50Ω
- Standby current: 100mA
- Max operating current: 150mA

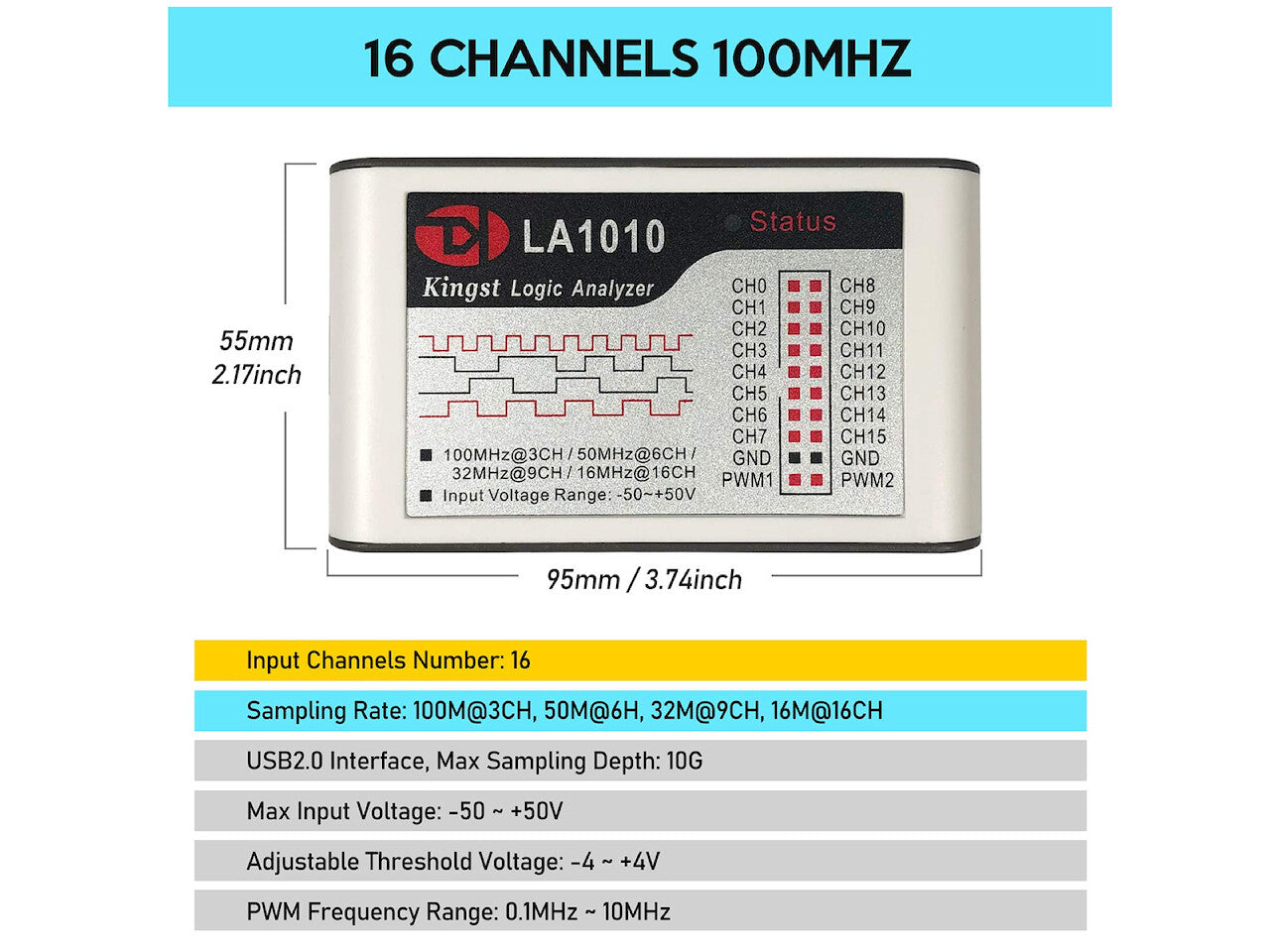

- Dimensions: 95mm * 55mm * 23mm
- Support OS: Windows XP, Vista, Windows 7/8/10(32bit/64bit)

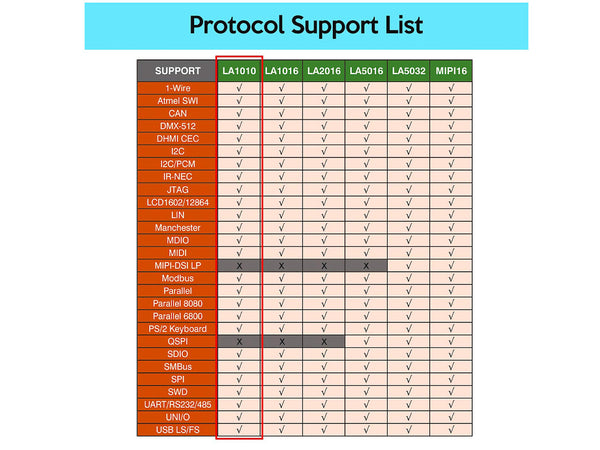

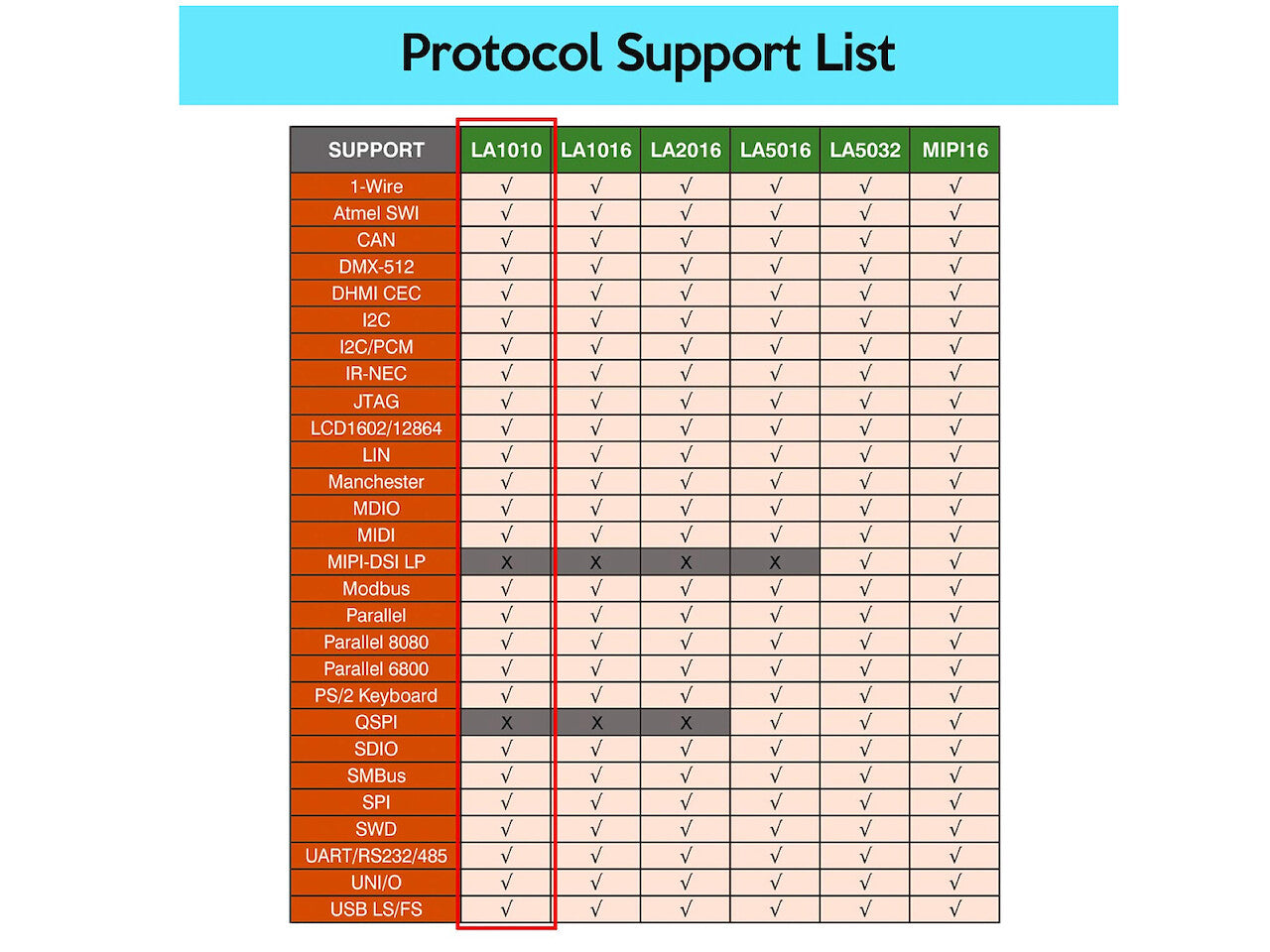

- Supported standard protocols: UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, UNI/O, SDIO, SMBus, USB1.1, PS/2, NEC InfraRed, Parallel, etc...

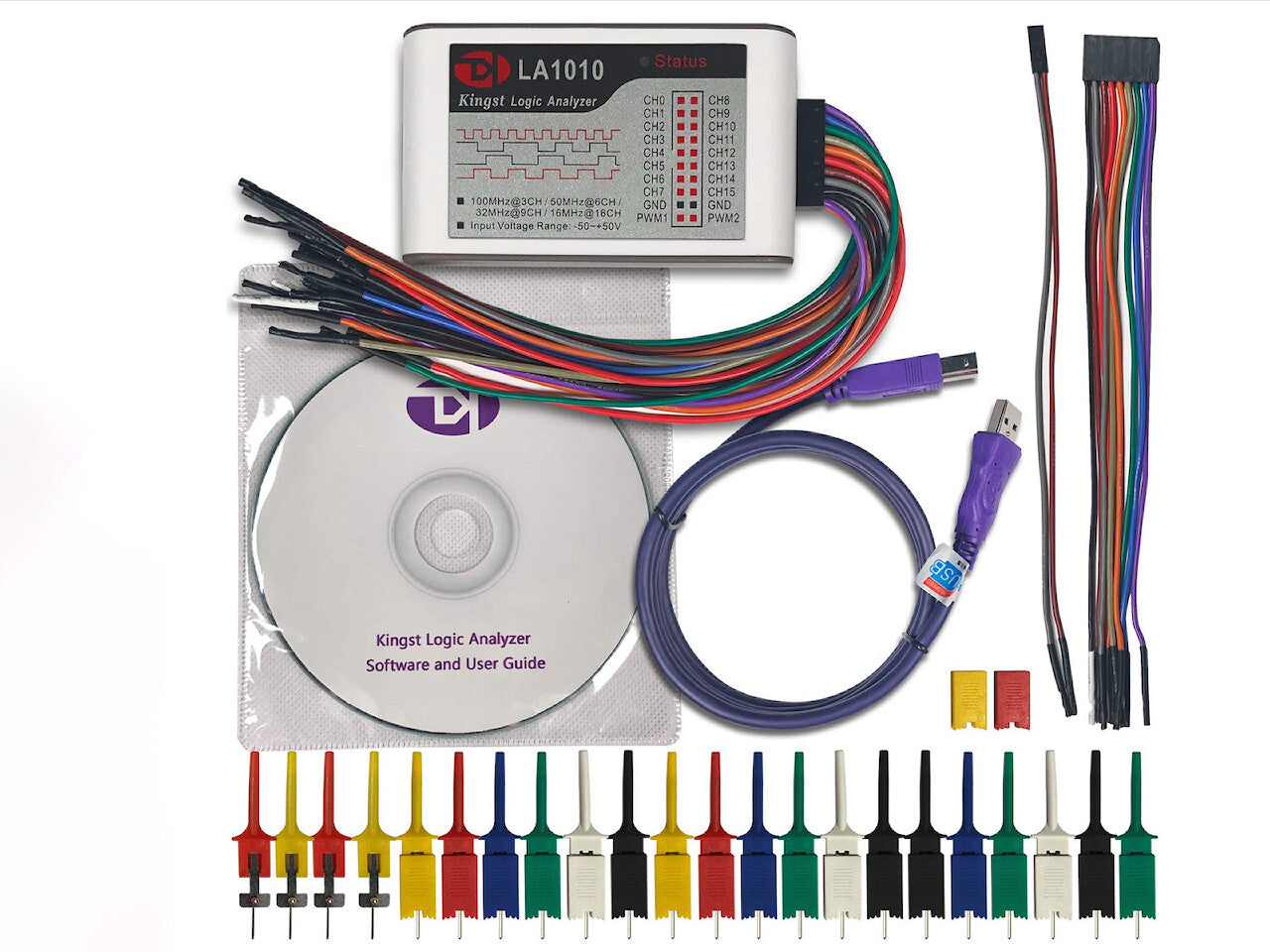

Packing List:
- 1 x LA1016 Logic Analyzer
- 3 x 9P Wire
- 2 x 2P Wire
- 20 x Test Hook Clip
- 1 x USB2.0 Cable
- 1 x CD-ROM
| Rotek Artikel Nr. | LOGICANALYZER0004 |
| EAN/GTIN13 | 9009970020767 |
| Anzahl der Kanäle | 16 |
| Abtastrate | 100MHz@3CH, 50M@6CH, 32M@9CH, 16M@16CH |
TARIC: 9030 3900 00
COO: China
(keine)
Nettogewicht (ohne Verpackung): 0,332 kg
Netto Produktabmessungen (LxBxH): 135 x 90 x 25 mm
Bruttogewicht (ohne Versandverpackung): 0,532 kg
Brutto Produktabmessungen (LxBxH): 260 x 195 x 55 mm
Versandart: Stückgut (nach Volumen)
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 0,92 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 310 x 260 x 225 mm
