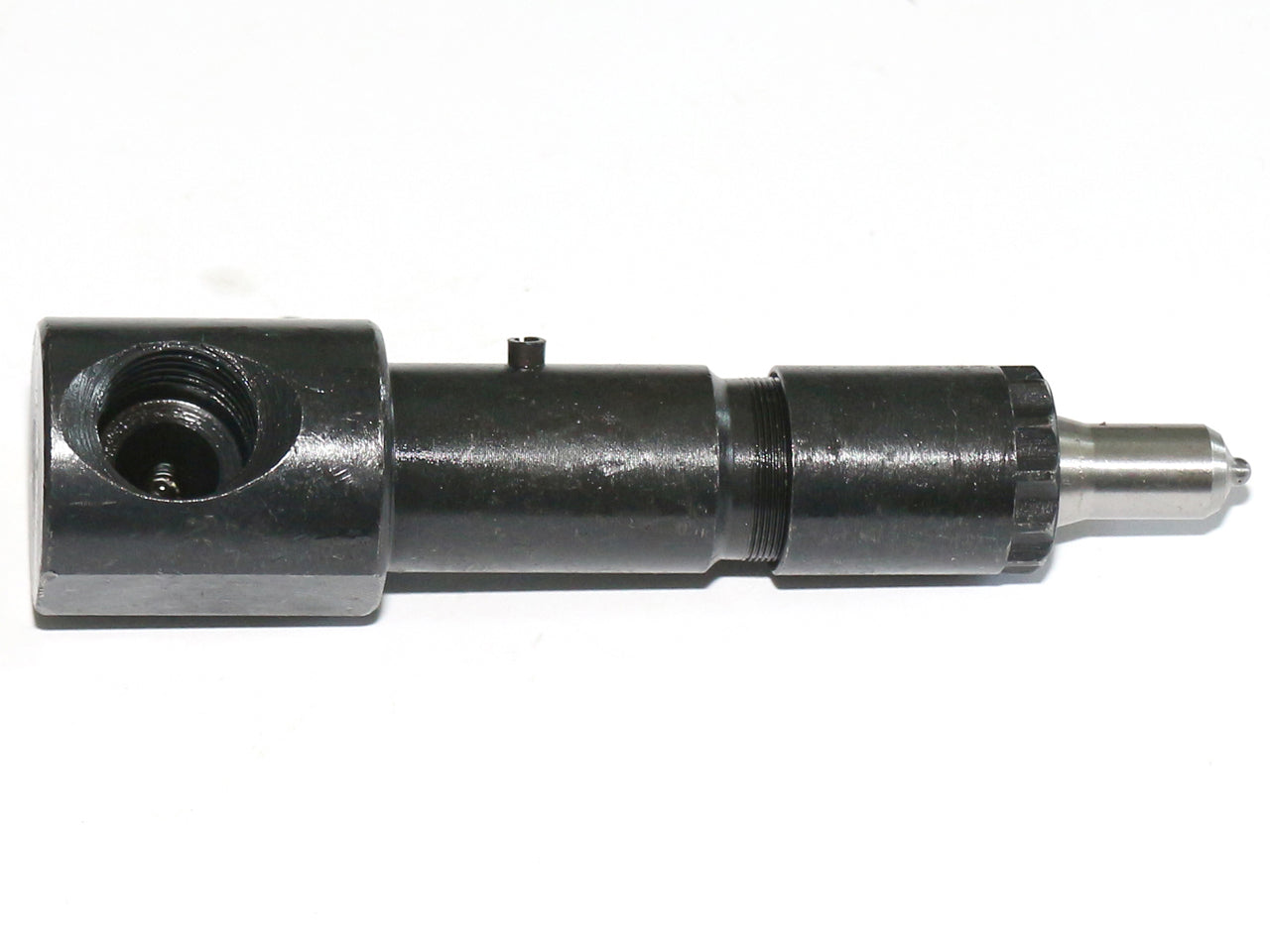

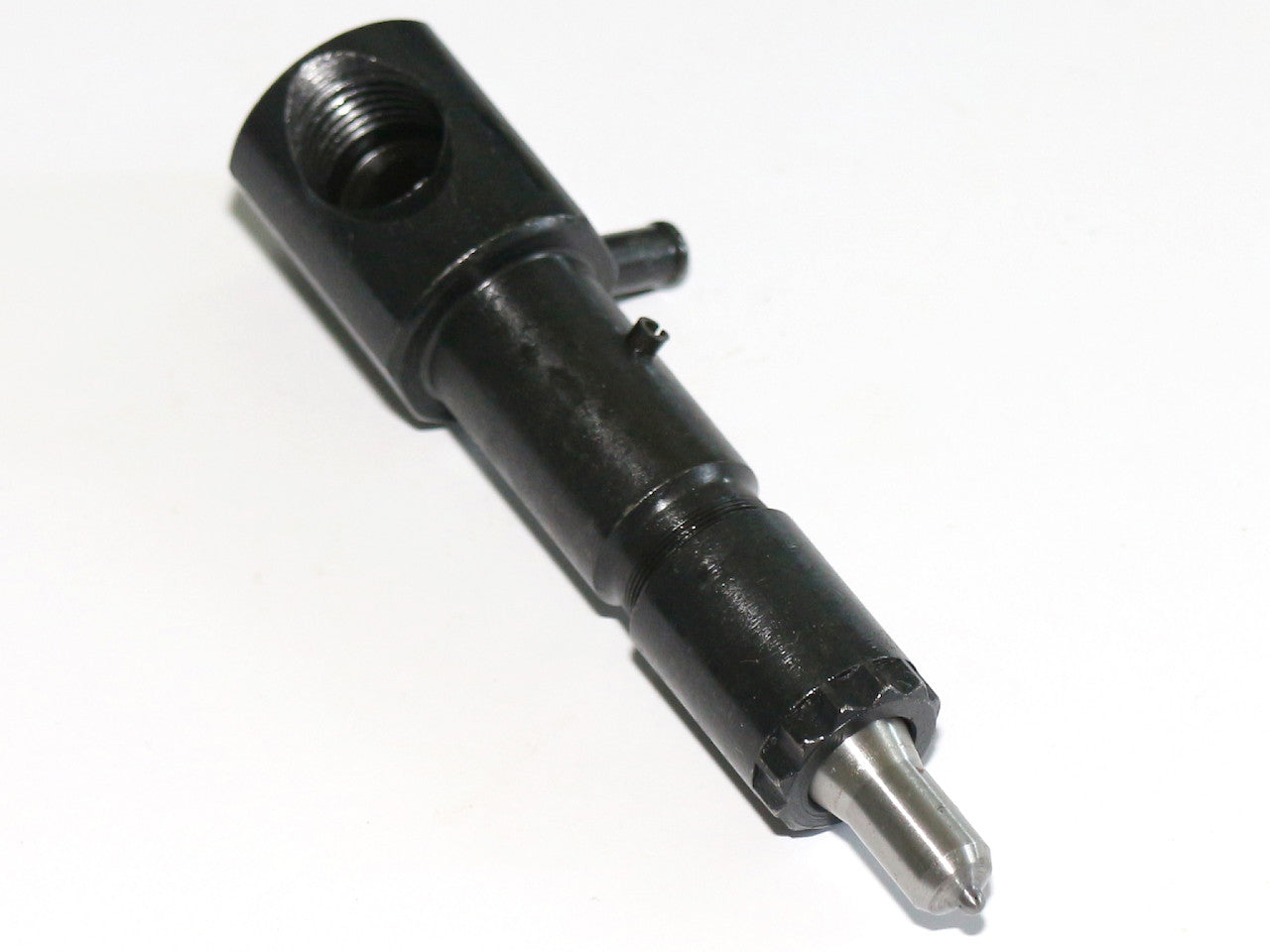

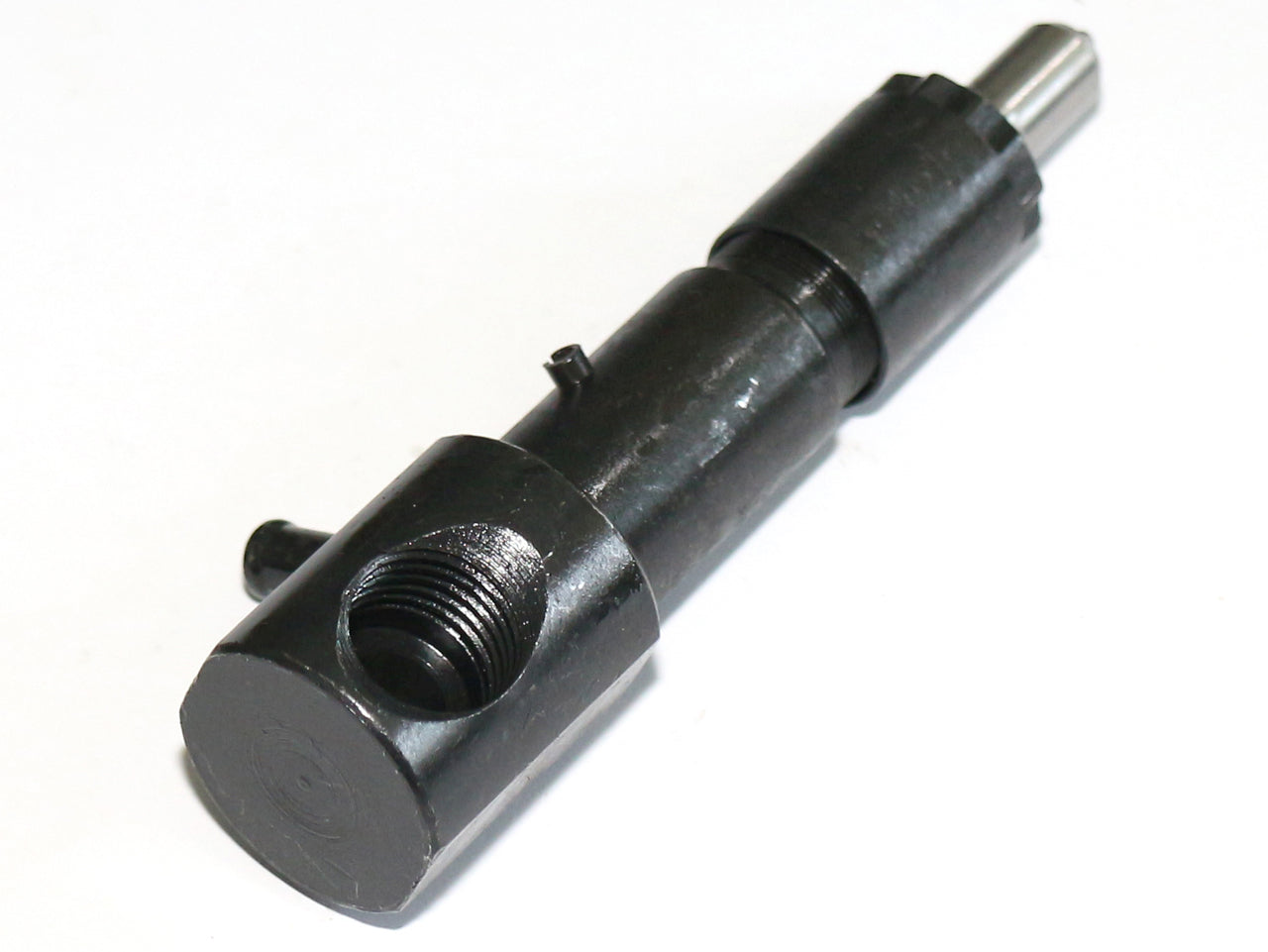

Einspritzdüse komplett für ED4-0420 1-Zylinder Dieselmotorserie
Abholverfügbarkeit konnte nicht geladen werden
- passend zu Rotek ED4-0420 Dieselmotoren
- komplette Einspritzdüse
- Eingang: M14 Innengewinde
Diesel Einspritzdüse für Rotek 1-Zylinder Dieselmotoren:
ED4-0420 Serie
(nicht passend für ED4-0418 Serie)
Abdichtung an Zylinderkopf mittels Kupferring (nicht im Lieferumfang enthalten - siehe Montagehinweise unten).
Befestigung am Zylinderkopf mittels Halteplatte (nicht im Lieferumfang enthalten - siehe Art.Nr. ZSPMOT00709)
Hinweis für die Montage:
Der Kupferdichtring am Düsenauslass (nicht enthalten) bestimmt die Position im Zylinderkopf.
Die Stärke des Kupferrings ist unterschiedlich je nach Bauform und Anwendung und daher im Lieferumfang nicht enthalten.
Setzen Sie einen Kupferring mit den gleichen Abmessungen zum verbauten Ring (an alter Düse) ein.
Bei manchen Bauformen sind 2 Ringe verbaut. 1 Stahlring zur Distanzierung (montiert Richtung Düse) und 1 Kupferring zur Abdichtung (montiert Richtung Zylinderkopf) - bei diesen Bauformen ist nur der Kupferring zu ersetzen.
| Rotek Artikel Nr. | ZSPMOT00002 |
| EAN/GTIN13 | 9009970024819 |
| Ersatzteilnummer | 420-1301 |
| Vergleichstypen | 420-13000, 302051310007, 8614100 |
| Eingang Einspritzleitung | M14 Innengewinde Tiefe 10mm |

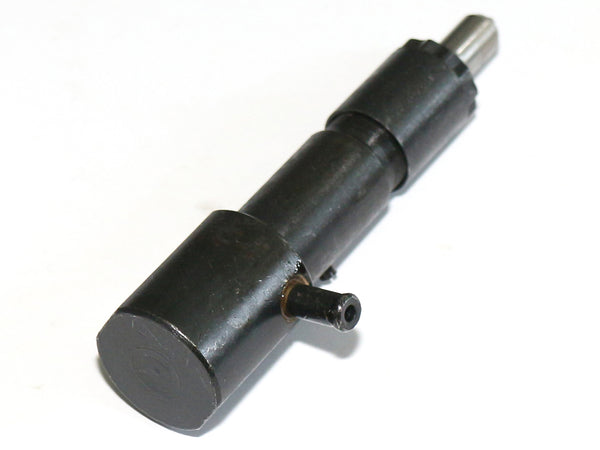

| Ausgang Leckleitung | Schlauchtülle Da:5,5mm L:10mm für Di:6mm Schlauch |
| Düsenabmessungen | Länge Spitze-Dichtfläche: 17mm Da:7,8mm (Spitze D2,3mm) |
| Düsenüberwurfmutter (Haltemutter) | Da: 17mm |
| Gesamtlänge | 98,4mm |
| Abmessungen LxBxT | 98,4x24x39mm |
| Eigengewicht | 170g |
TARIC: 8409 9900 90
COO: China
(keine)
Nettogewicht (ohne Verpackung): 0,191 kg
Netto Produktabmessungen (LxBxH): 100 x 52 x 50 mm
Bruttogewicht (ohne Versandverpackung): 0,191 kg
Brutto Produktabmessungen (LxBxH): 100 x 52 x 50 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 0,6 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 250 x 100 x 100 mm
