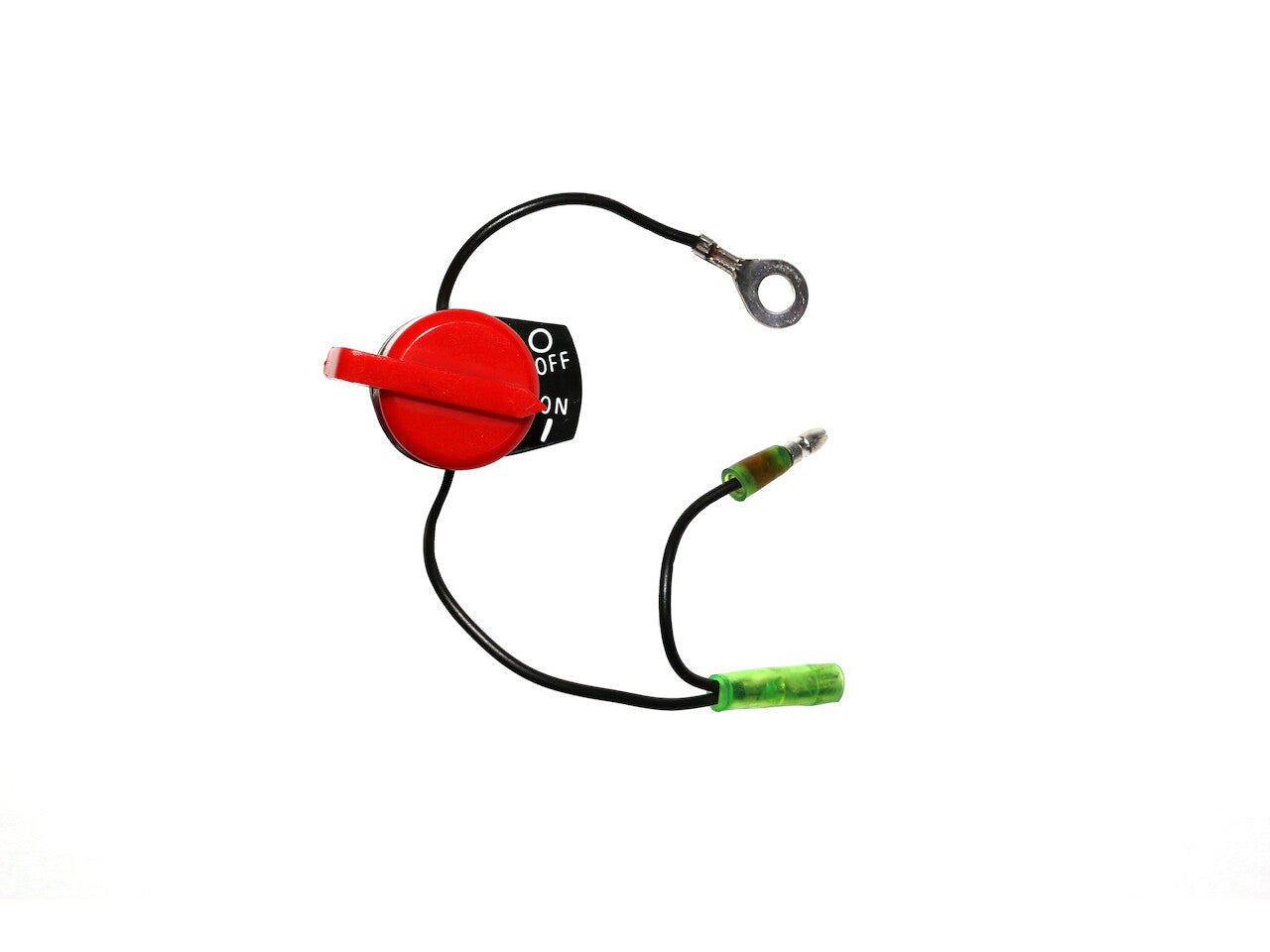

Zündschalter Zündunterbrecher für 4-Takt Benzinmotoren
Abholverfügbarkeit konnte nicht geladen werden
- für 19 mm Bohrung im Luftleitblech
- Massekontakt über Kabel mit Ringöse
- 130mm Anschlusskabel
- Stecker für Verwendung mit Ölschwimmerschalter
Zündunterbrecher für 4-Takt Benzinmotoren.
Passend zu allen Rotek 1-Zylinder Benzinmotoren:
- EG4-0090 Serie
- EG4-0200/0210 Serie
- EG4-0270 Serie
- EG4-0390/0420 Serie
Der Zündunterbrecher wird normalerweise in eine vorgesehene D19 Bohrung am Luftleitblech des Motors gesteckt.
Im Gegensatz zu älteren Zündunterbrechern wird der Massekontakt über ein gesondertes Kabel mit Ringöse realisiert (am Motorgehäuse anschrauben).
Nach Montage bei Schalterstellung OFF den Durchgang/Kurzschluss zwischen Masse (normalerweise Motorgehäuse) und Anschlusskabel prüfen.
Der D4 Rundstecker wird an das Zündunterbrecherkabel der Zündspule angeschlossen.
Die D4 Rundbuchse wird, je nach Ausführung, am Schwimmerschalter bzw. am Ölsensorcontroller angeschlossen.
| Rotek Artikel Nr. | ZSPMOT01065 |
| EAN/GTIN13 | 9009970021597 |
| Montagebohrung am Motor | Di: 19 mm |
| Aufnahmezapfen für Montagebohrung | Da: 19,1-19,4 mm |
| Masseverbindung | über Kabel mit Ringöse Mit dem Motorgehäuse verbinden |
| Massekabel | Länge 60 mm Ringöse für M6 (Di:6,5) |
| Anschlusskabel | Länge 130 mm |
| Stecker für Zündspule | D4 Rundstecker |
| Buchse für Ölschwimmer/Ölsensor | D4 Rundsteckhülse |
| Schalterstellungen | OFF: Kurzschluss Gehäuse-Stecker ON: Gehäuse-Stecker offen |
| Eigengewicht | 15 g |
TARIC: 8511 8000 90
COO: China
(keine)
Nettogewicht (ohne Verpackung): 15 g
Netto Produktabmessungen (LxBxH): 130 x 26 x 25 mm
Bruttogewicht (ohne Versandverpackung): 14 g
Brutto Produktabmessungen (LxBxH): 130 x 26 x 25 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 200 g
Versandabmessungen für 1 Stk./VE (LxBxH): 250 x 200 x 150 mm
Verwender (Kundenzielgruppe):
Nicht für Kinder oder Jugendliche unter 16 Jahren geeignet
Gebotskennzeichnung:
 | Wartungshinweise und -vorschriften im Geräte Benutzerhandbuch beachten! |
Warnkennzeichnung:
 | Externer Motorersatzteil - Korrekte Montage und Anzugsdrehmomente siehe Motor Benutzerhandbuch. Nur Installieren, wenn man dazu befähigt ist! |
Gefahrenkennzeichnung:
| (keine) |
