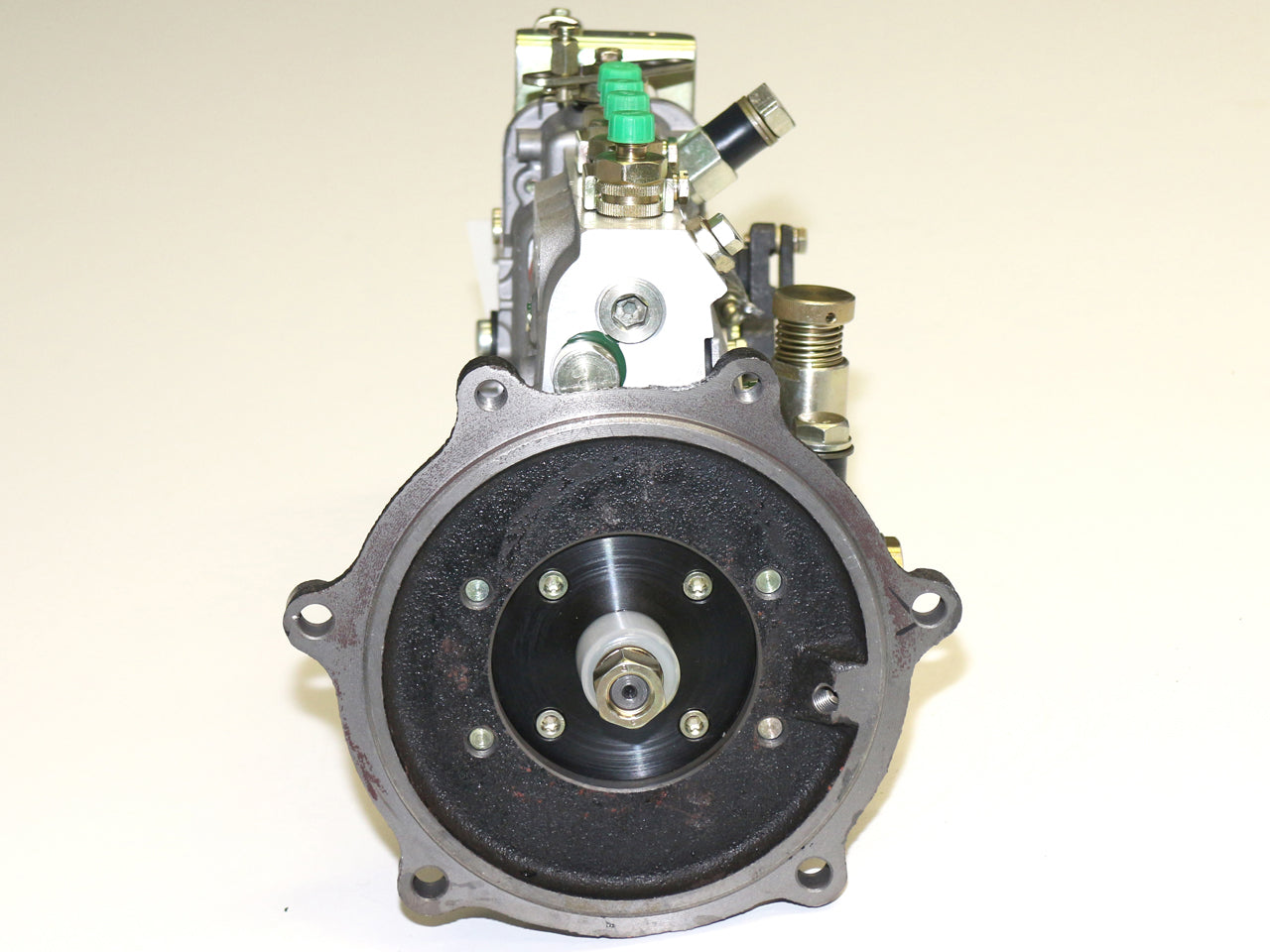

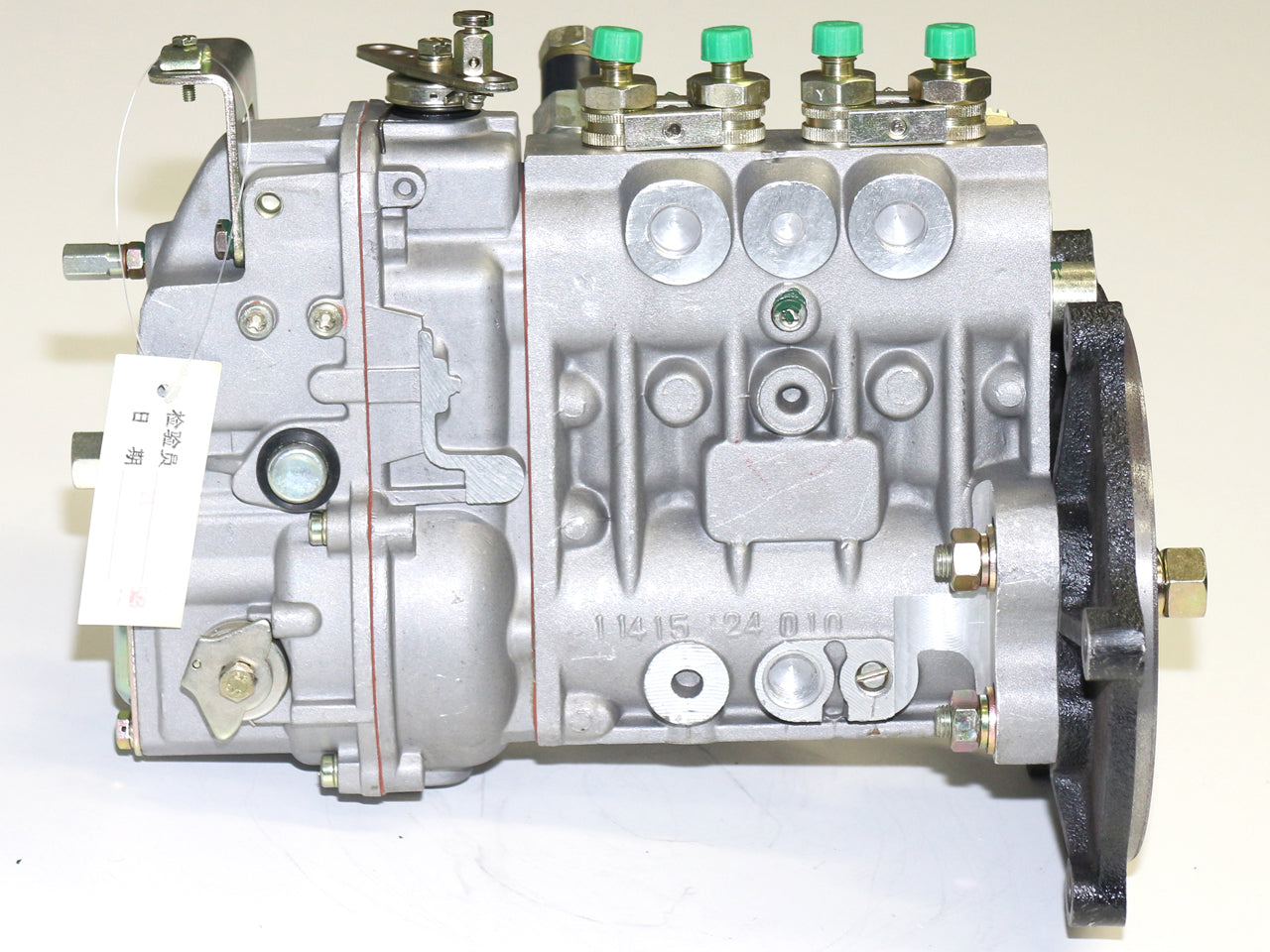

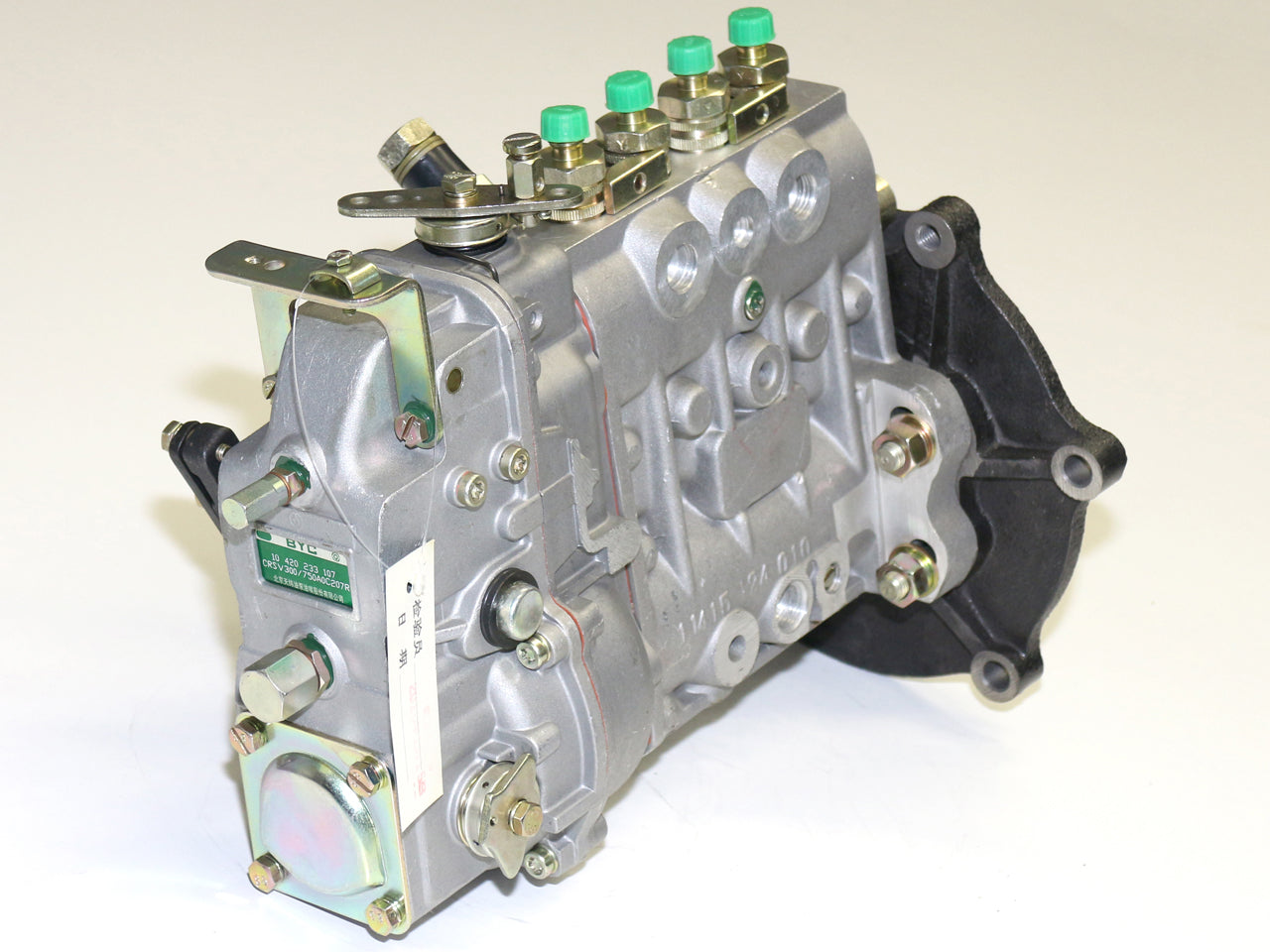

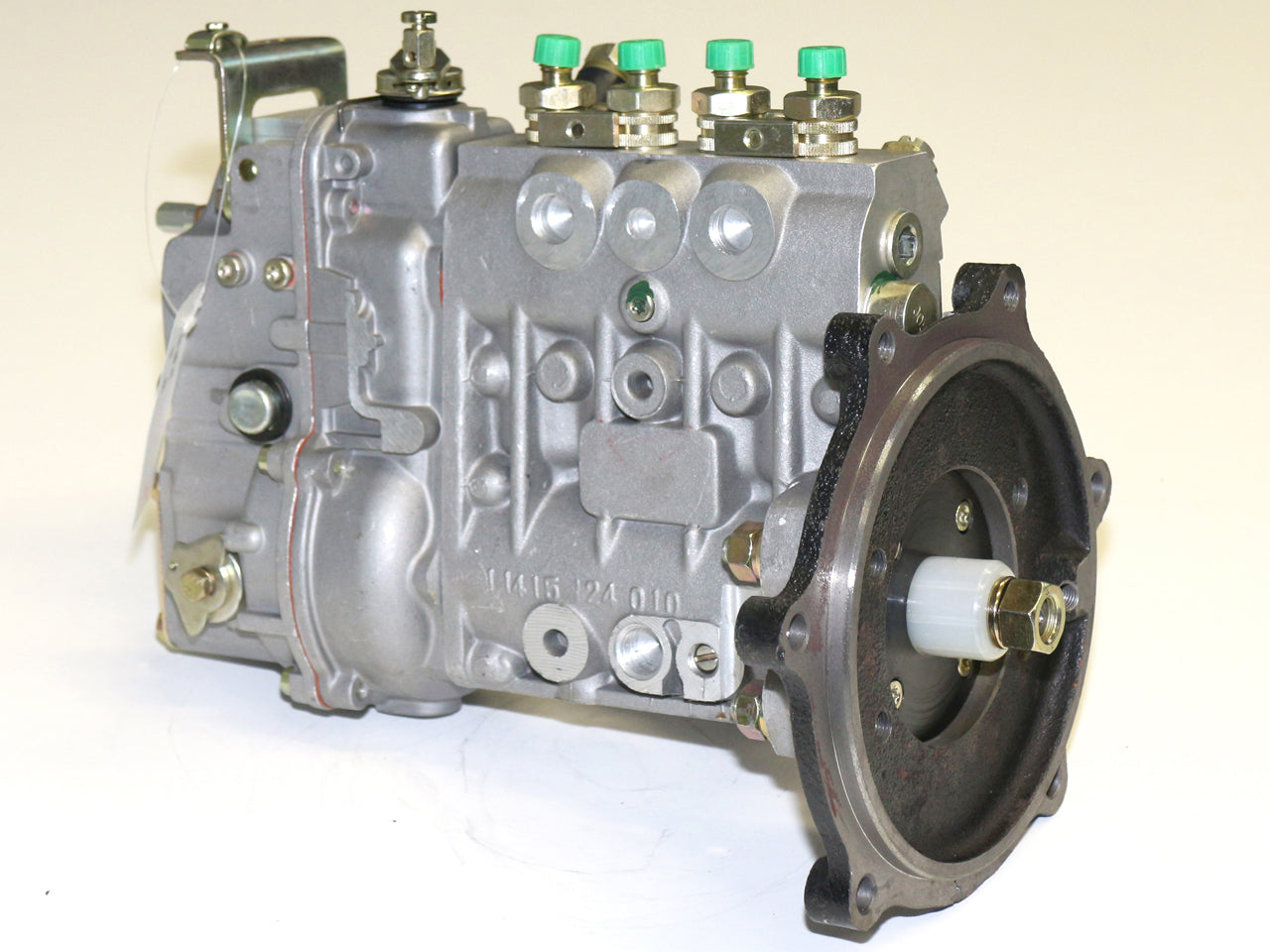

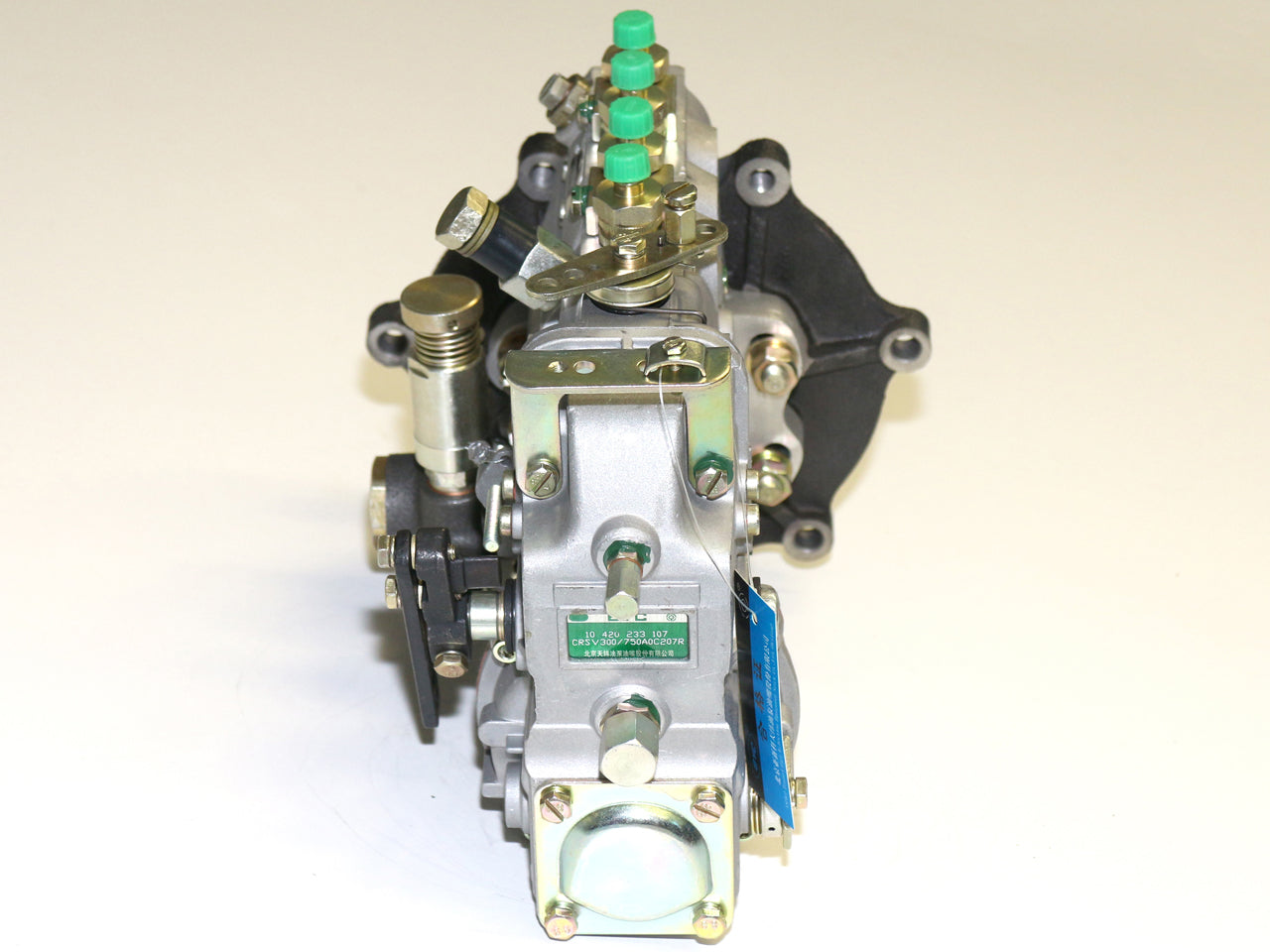

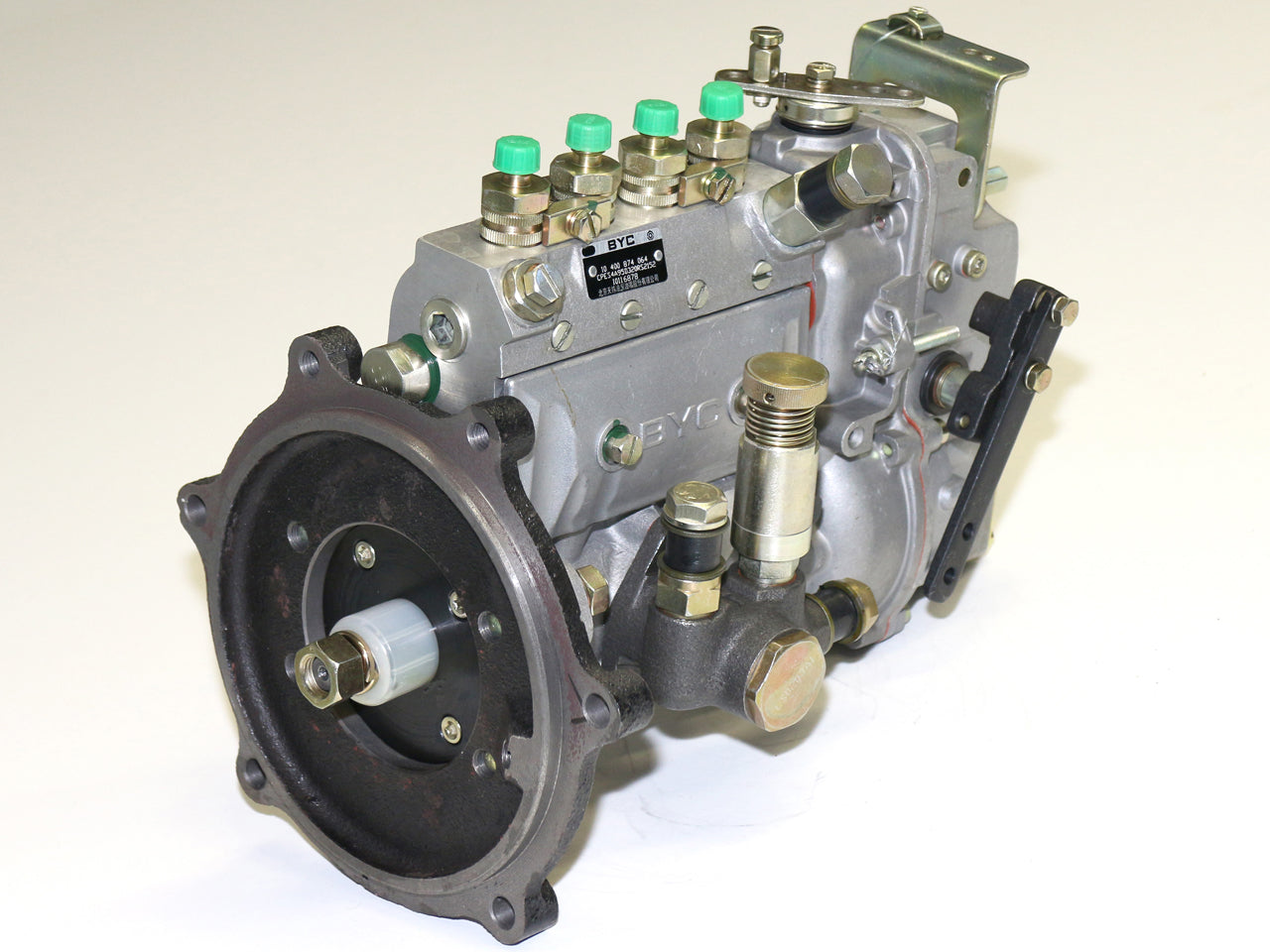

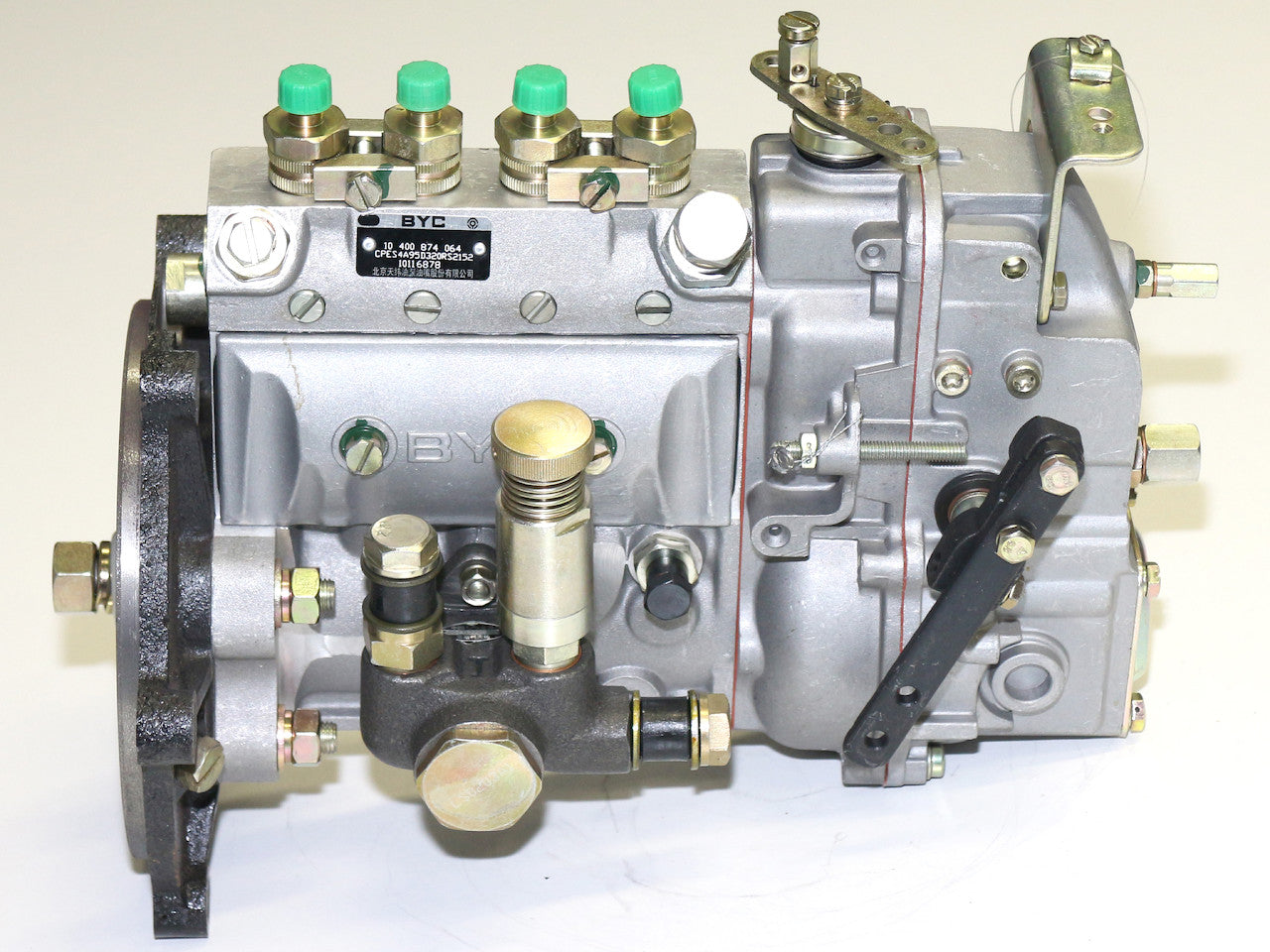

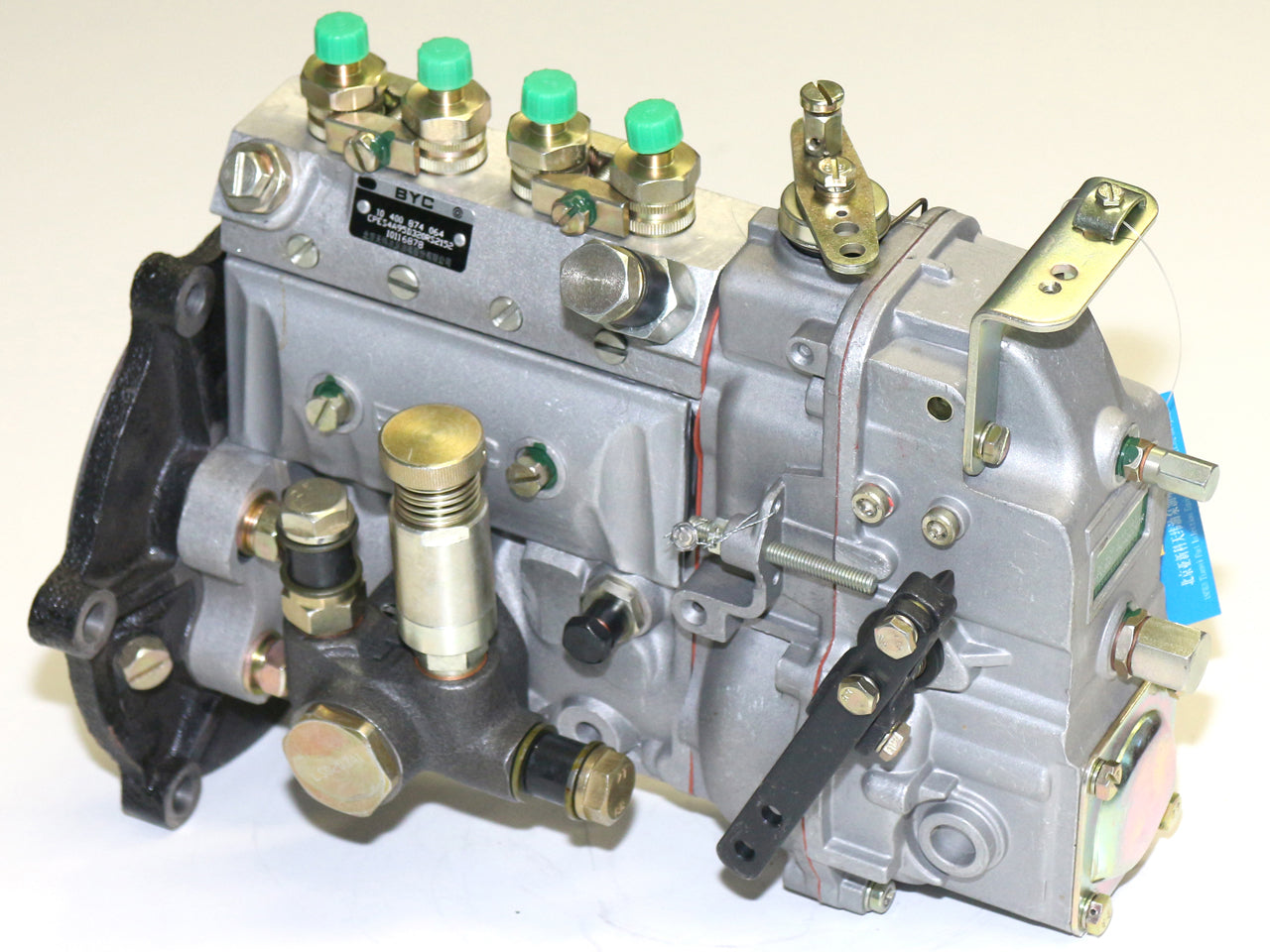

Einspritzpumpe -BYC 10 400 874 064- für Huafengdongli 4-Zylinder Dieselmotor R4105ZD1
Abholverfügbarkeit konnte nicht geladen werden
- passend zu Huafengdongli R4105ZD1
- passend für Fixdrehzahl 1.500min¹ (Generatorbetrieb)
- Fremdgeschmiert über Motorölkreislauf
Einspritzpumpe BYC 10400874064 (10 400 874 064) passend für Huafengdongli 4-Zylinder Dieselmotor R4105ZD1.
Montagehinweise:
- Motordeckel bei Einspritzpumpe abschrauben.
- Motor so drehen, dass Nockenwellenzahnrad-Markierung auf Einspritzpumpenzahnrad-Markierung steht.
- Stellung Einspritzpumpenzahnrad auf Einstellplatte markieren und ESP-Zahnrad entfernen.
- Schlauchleitungen von alter Einspritzpumpe abklemmen (Positionen bei Unklarheit passend markieren).
- Flansch der Einspritzpumpe öffnen und alte Pumpe abziehen.
- Neue Pumpe am Flansch anschrauben und in umgekehrter Reihenfolge zusammenbauen.
Bei eigengeschmierten Pumpen nicht vergessen ISO-VG100 Hydrauliköl zu füllen, da Pumpen trocken ausgeliefert werden!
| Rotek Artikel Nr. | ZSPMOT00714 |
| EAN/GTIN13 | 9009970010966 |
| Teile Nr. | BYC 10 400 874 064 |
| Explosionszeichnungnr. | 4RZ310100 |
| passend zu | Huafengdongli Dieselmotor R4105ZD1 |
| für Zylinderanzahl | 4 |
| für Motordrehzahl | Fixdrehzahl 1.500min¹ (Generatorbetrieb) |
| Schmierung | Fremdgeschmiert über Motorölkreislauf von Ölfilter kommend über M10 Hohlschraube passendes Ringauge mit Nippel (Di:10) nicht enthalten |
| Montageflansch | 6 Montagelöcher 2x M8, 4xDi:10 Zentrierplatte: Da 164x7mm |
| Welle | konische Keilnutwelle Verschraubung M14x16 Konus Dmin:16-Dmax:20 / Länge:20mm |
| Regelhebel | für Fixdrehzahl, ohne Drehzahlgestänge |
| Stellschraube Leerlaufdrehzahl | nicht vorhanden |
| Stellschraube max. Drehzahl | vorhanden aussenliegend neben Regelhebel |
| Abstellhebel | vorhanden 3 Montagelöcher, 1 Seilzug-Klemmschraube |
| Stellschraube max. Einspritzmenge | 1 an rechter Seite |
| Handpumpe | montiert Anschlüsse für Tank (unten) und Dieselfilter (oben) über M14 Hohlschraube passendes Ringauge mit Nippel (Di:14) nicht enthalten |
| Treibstoffzuleitung | an Pumpenvorderseite über M14 Hohlschraube (passendes Ringauge mit Nippel (Di:14) nicht enthalten) |
| Leckleitungsanschluss | an Pumpenvorderseite über M14 Hohlschraube mit Kugelventil (passendes Ringauge mit Nippel (Di:14) nicht enthalten) |
| Abmessungen LxTxH | 310 x 215 x 245 mm |
| Eigengewicht | 12,05 kg |
TARIC: 8413 3020 90
COO: China
(keine)
Nettogewicht (ohne Verpackung): 12,05 kg
Netto Produktabmessungen (LxBxH): 310 x 215 x 245 mm
Bruttogewicht (ohne Versandverpackung): 12,05 kg
Brutto Produktabmessungen (LxBxH): 310 x 215 x 245 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 14 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 450 x 210 x 330 mm
