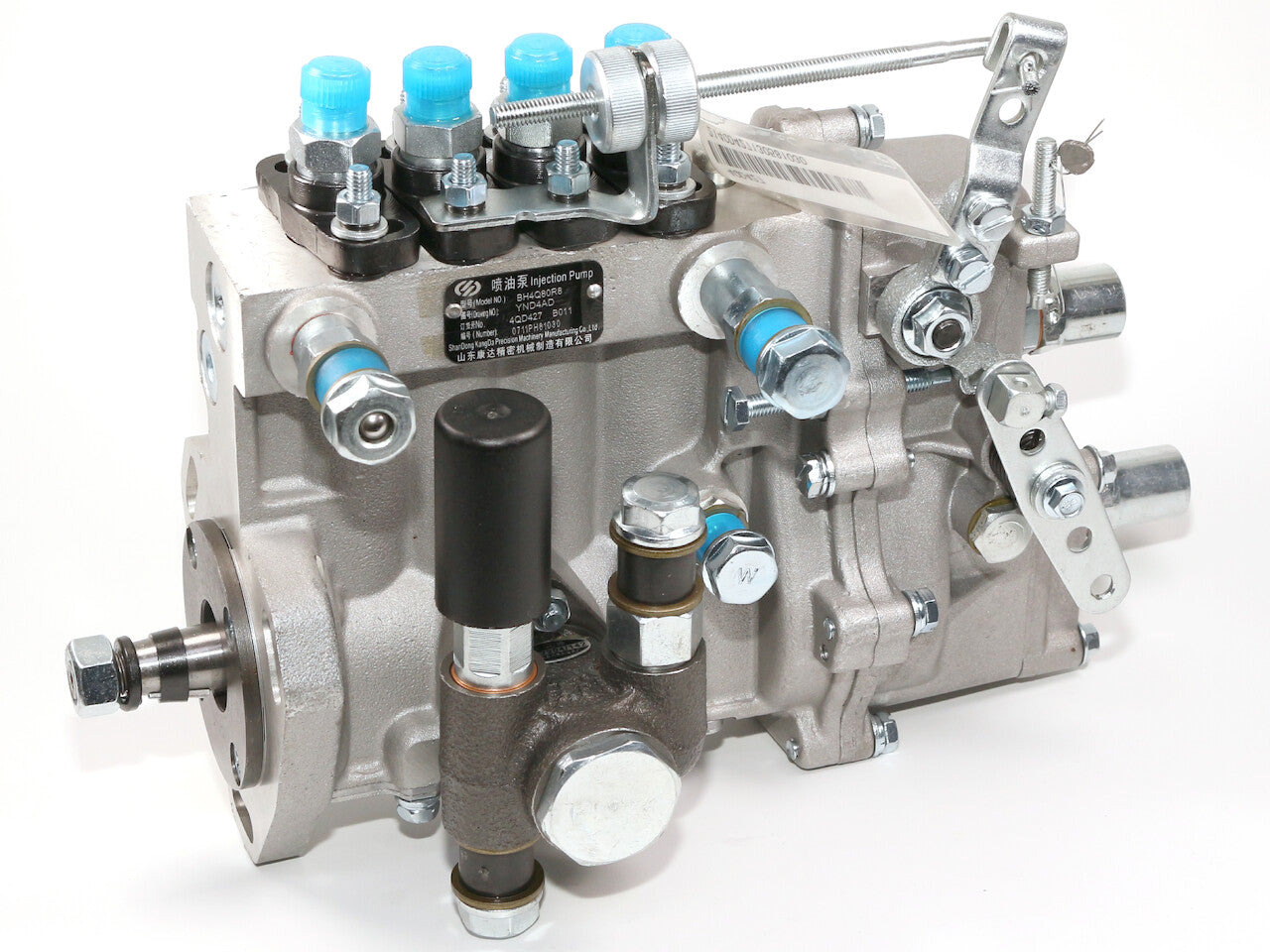

Einspritzpumpe BH4Q80R8-750 für Yangdong 4-Zylinder Dieselmotoren 80er Serie
Abholverfügbarkeit konnte nicht geladen werden
- passend zu Yandong Y480/Y485
- passend für Fixdrehzahl 1.500min¹ (Generatorbetrieb)
- fremdgeschmiert über Motorkreislauf
Einspritzpumpe BH4Q80R8-750 (Serie 4QD427) passend für Yangdong 4-Zylinder Dieselmotoren 80er Serie:
Y480, Y485, YD480, YD485, TD480, TD485
Bitte beachten - diese Einspritzpumpen-Bauart gibt es für:
- variable oder fixe Drehzahl (anderes Regelgestänge)
- unterschiedliche Motordrehzahlen (bis 1500min¹, bis 2400min¹ oder bis 3000/3200min¹)
- mit Eigenschmierung (Ölreservoir) oder Fremdschmierung (über Motorschmierung)
Um welche Type es sich bei diesem Artikel handelt bitte den technischen Daten entnehmen!
Montagehinweise:
- Motordeckel bei Einspritzpumpe abschrauben.
- Motor so drehen, dass Nockenwellenzahnrad-Markierung auf Einspritzpumpenzahnrad-Markierung steht.
- Stellung Einspritzpumpenzahnrad auf Einstellplatte markieren und ESP-Zahnrad entfernen.
- Schlauchleitungen von alter Einspritzpumpe abklemmen (Positionen bei Unklarheit passend markieren).
- Flansch der Einspritzpumpe öffnen und alte Pumpe abziehen.
- Neue Pumpe am Flansch anschrauben und in umgekehrter Reihenfolge zusammenbauen.
Bei eigengeschmierten Pumpen nicht vergessen ISO-VG100 Hydrauliköl zu füllen, da Pumpen trocken ausgeliefert werden!
| Rotek Artikel Nr. | ZSPMOT00903 |
| EAN/GTIN13 | 9009970014452 |
| Teile Nr. | BH4Q80R8-750 |
| Bauserie | 4QD427 B011 |
| Zeichnungsnr. | YND4AD |
| Explosionszeichnungnr. | 480G-10100 |
| passend zu | Yangdong Dieselmotor Y480, Y485 |
| für Zylinderanzahl | 4 |
| für Motordrehzahl | Fixdrehzahl 1.500min¹ (Generatorbetrieb) |
| Schmierung | Fremdgeschmiert über Motorölkreislauf von Ölfilter kommend über M10 Hohlschraube passendes Ringauge mit Nippel (Di:10) nicht enthalten |
| Hinweis zur Schmierung | Einspritzpumpe muss entlüftet werden |

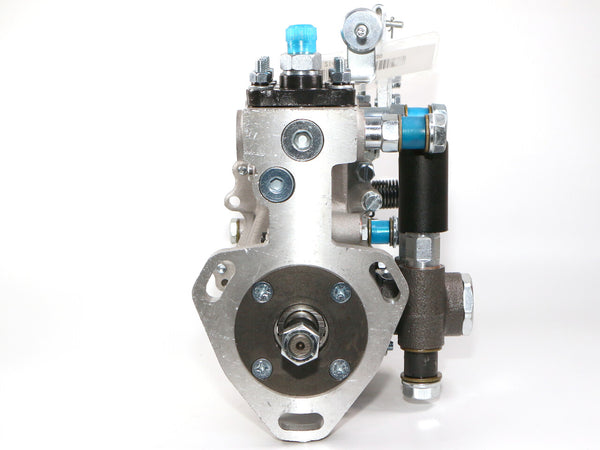

| Montageflansch | Lochkreis D:98 3 Langlöcher ca.8x22mm Zentrierung: D68x5mm |

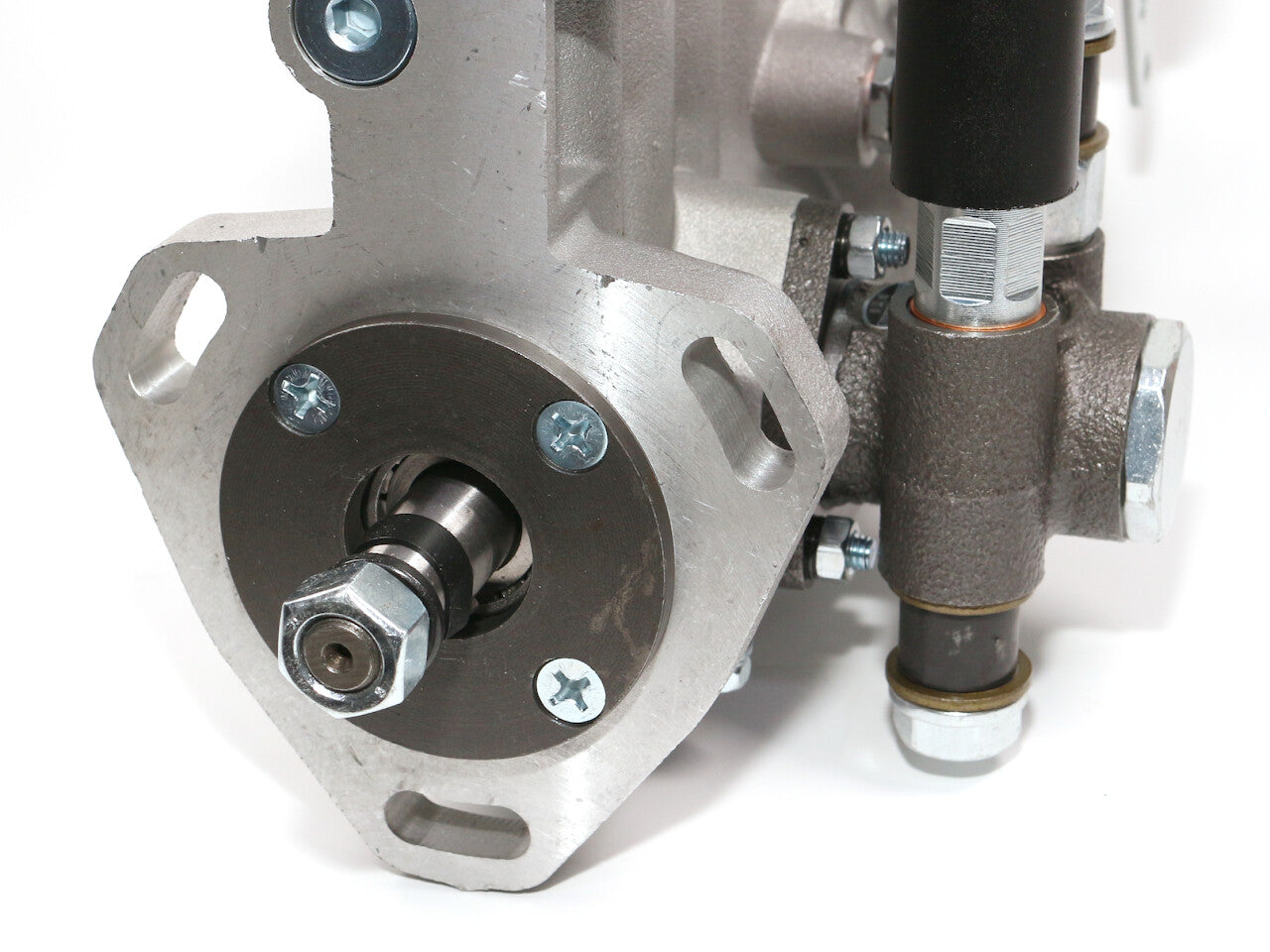

| Welle | konische Keilnutwelle Länge 36mm Verschraubung M12x16 Konus Dmin:13,6-Dmax:17 / Länge:17mm |
| Regelhebel | für Fixdrehzahl, ohne Drehzahlgestänge |
| Stellschraube Leerlaufdrehzahl | vorhanden aussenliegend unter Regelhebel |
| Stellschraube max. Drehzahl | nicht montiert (nicht benötigt) |
| Abstellhebel | vorhanden 3 Montagelöcher, 1 Seilzug-Klemmschraube |
| Stellschraube max. Einspritzmenge | 1 an rechter Seite unter Hutmutter |

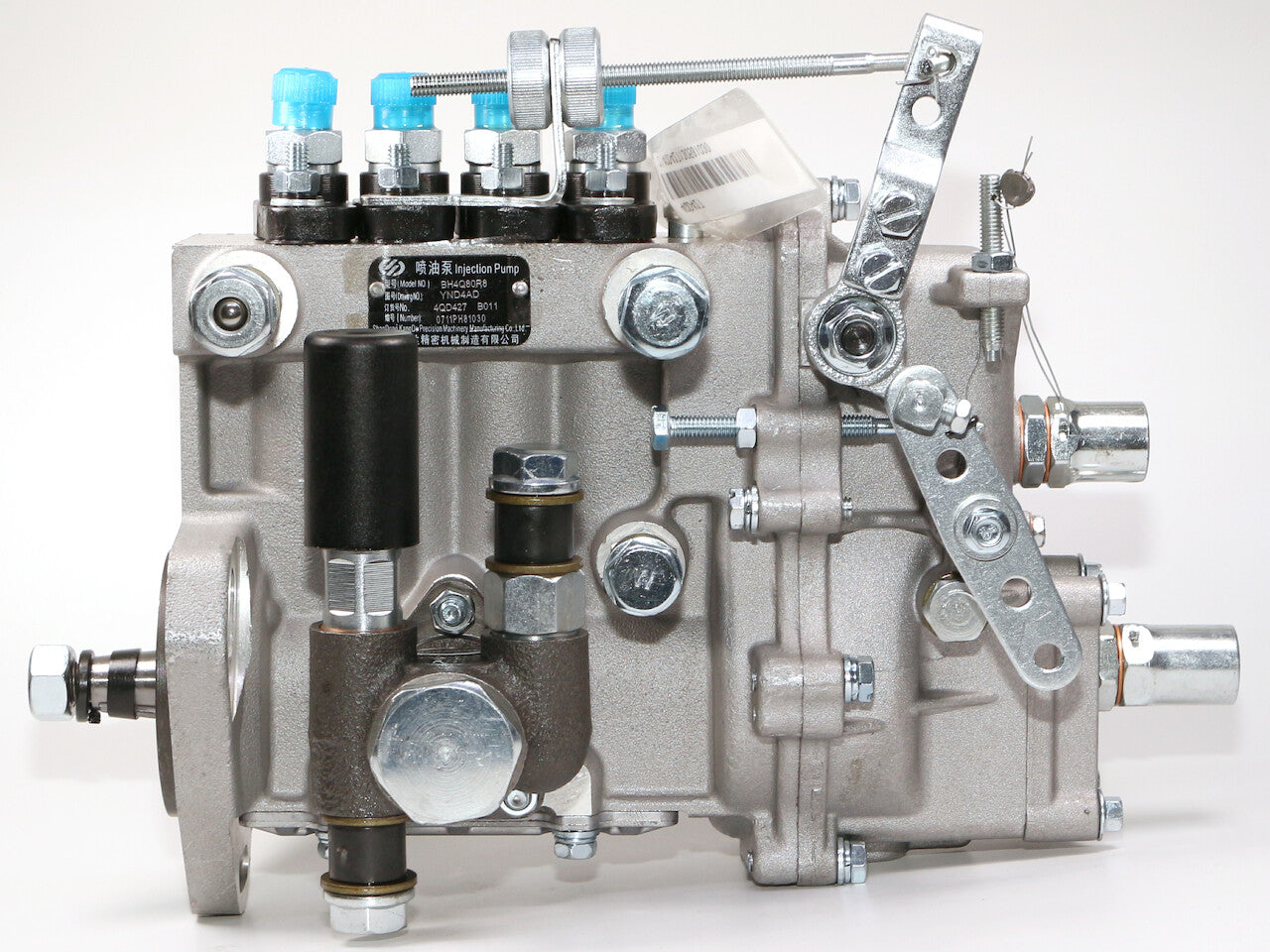

| Handpumpe | montiert Anschlüsse für Tank (unten) und Dieselfilter (oben) über M14 Hohlschraube passendes Ringauge mit Nippel (Di:14) nicht enthalten |
| Treibstoffzuleitung | an Pumpenvorderseite über M12 Hohlschraube (passendes Ringauge mit Nippel (Di:12) nicht enthalten) |
| Leckleitungsanschluss | an Pumpenvorderseite über M12 Hohlschraube mit Kugelventil (passendes Ringauge mit Nippel (Di:12) nicht enthalten) |
| Abmessungen LxTxH | 300 x 150 x 210 mm |
| Eigengewicht | 6,9 kg |
TARIC: 8413 3020 90
COO: China
(keine)
Nettogewicht (ohne Verpackung): 6,9 kg
Netto Produktabmessungen (LxBxH): 300 x 150 x 210 mm
Bruttogewicht (ohne Versandverpackung): 7,25 kg
Brutto Produktabmessungen (LxBxH): 320 x 230 x 175 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 7,8 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 350 x 250 x 250 mm
