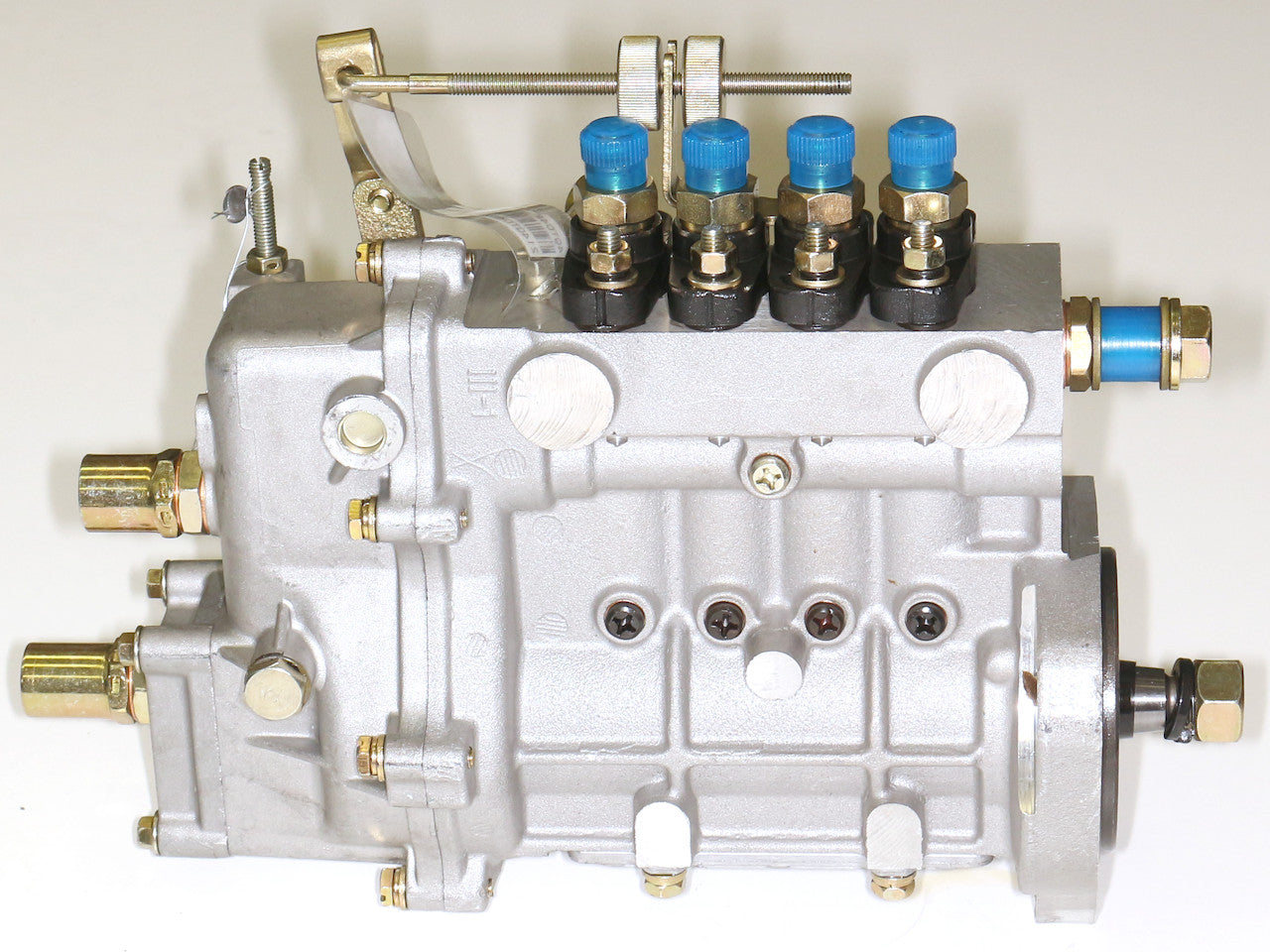

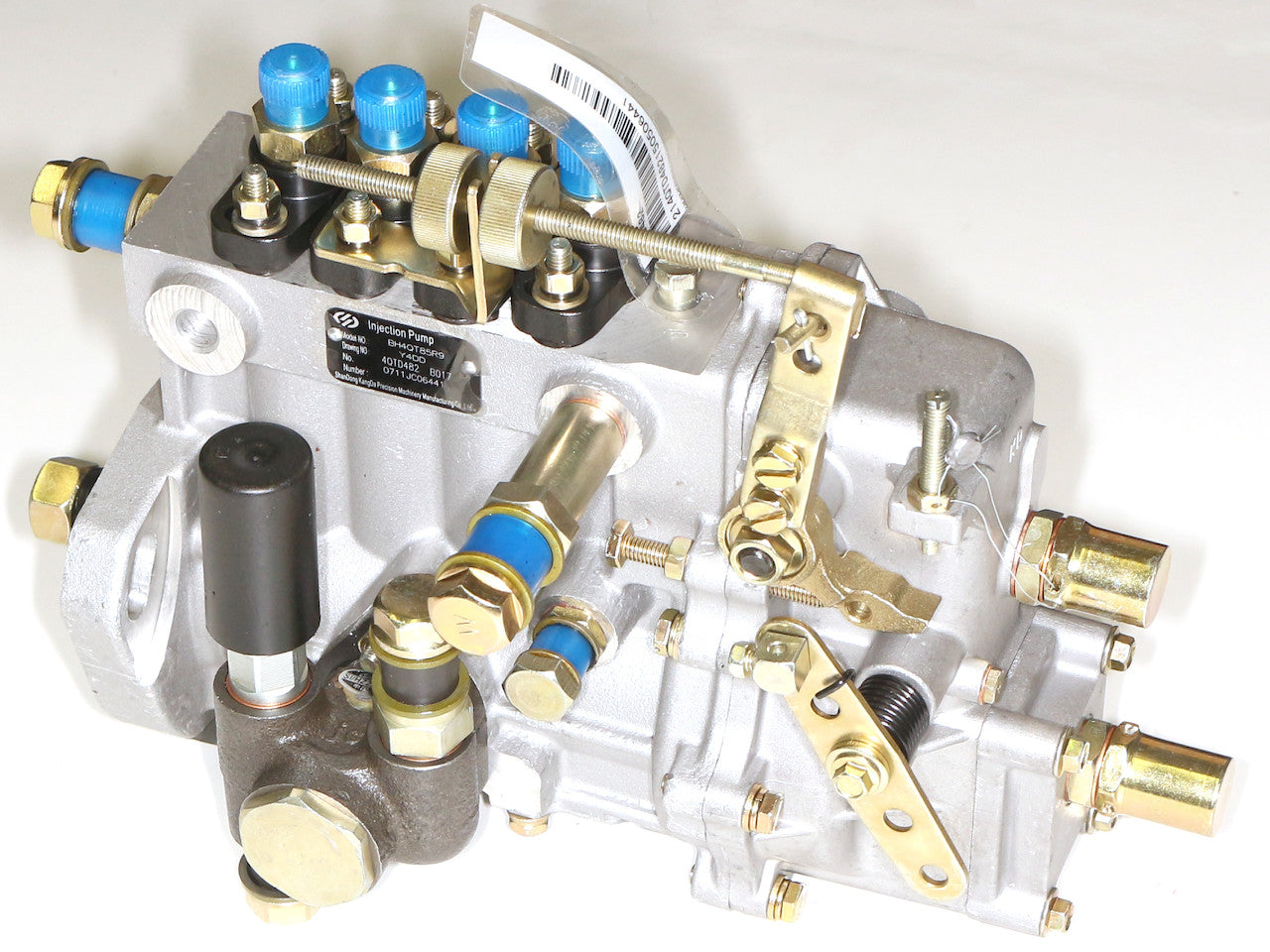

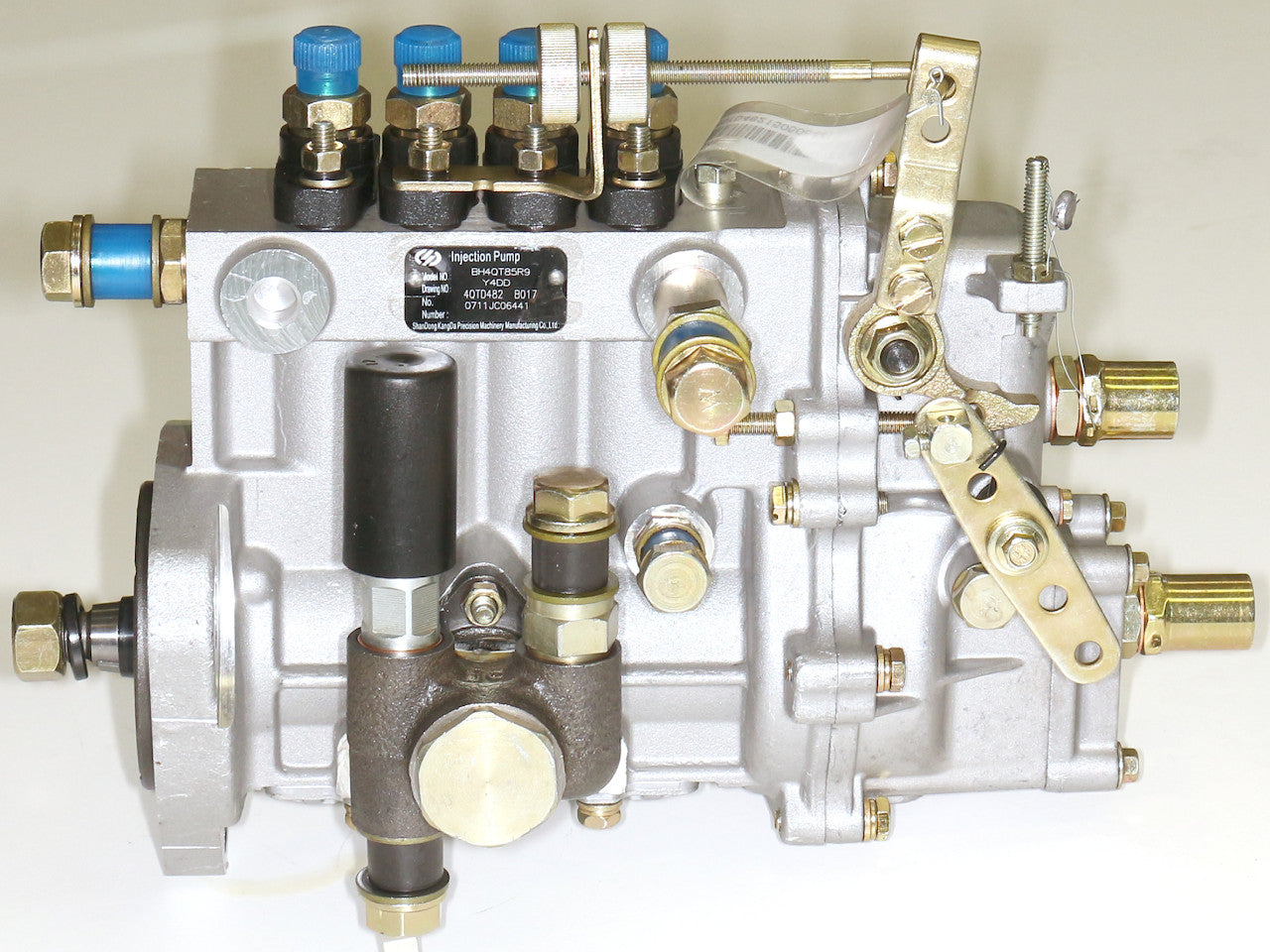

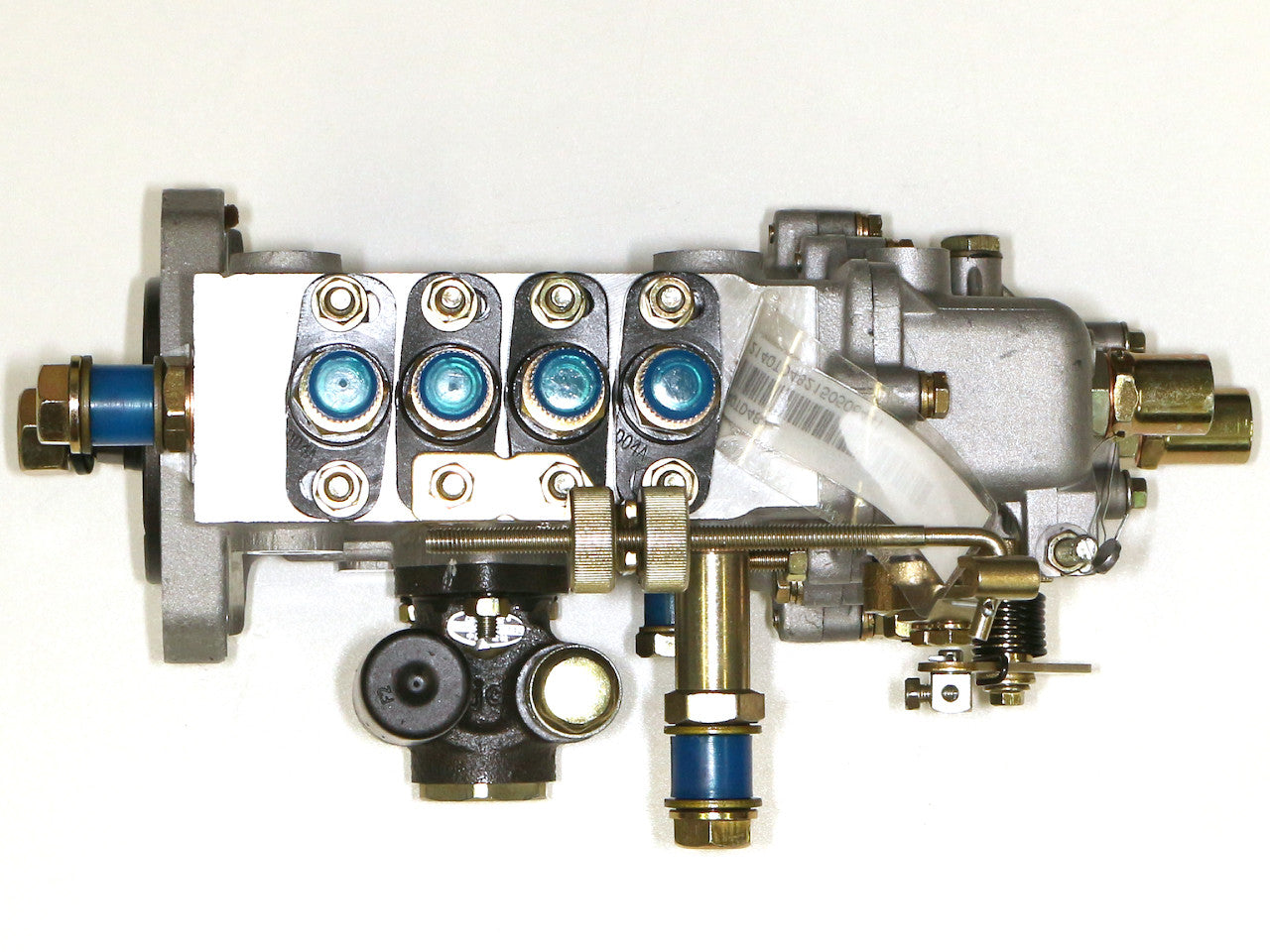

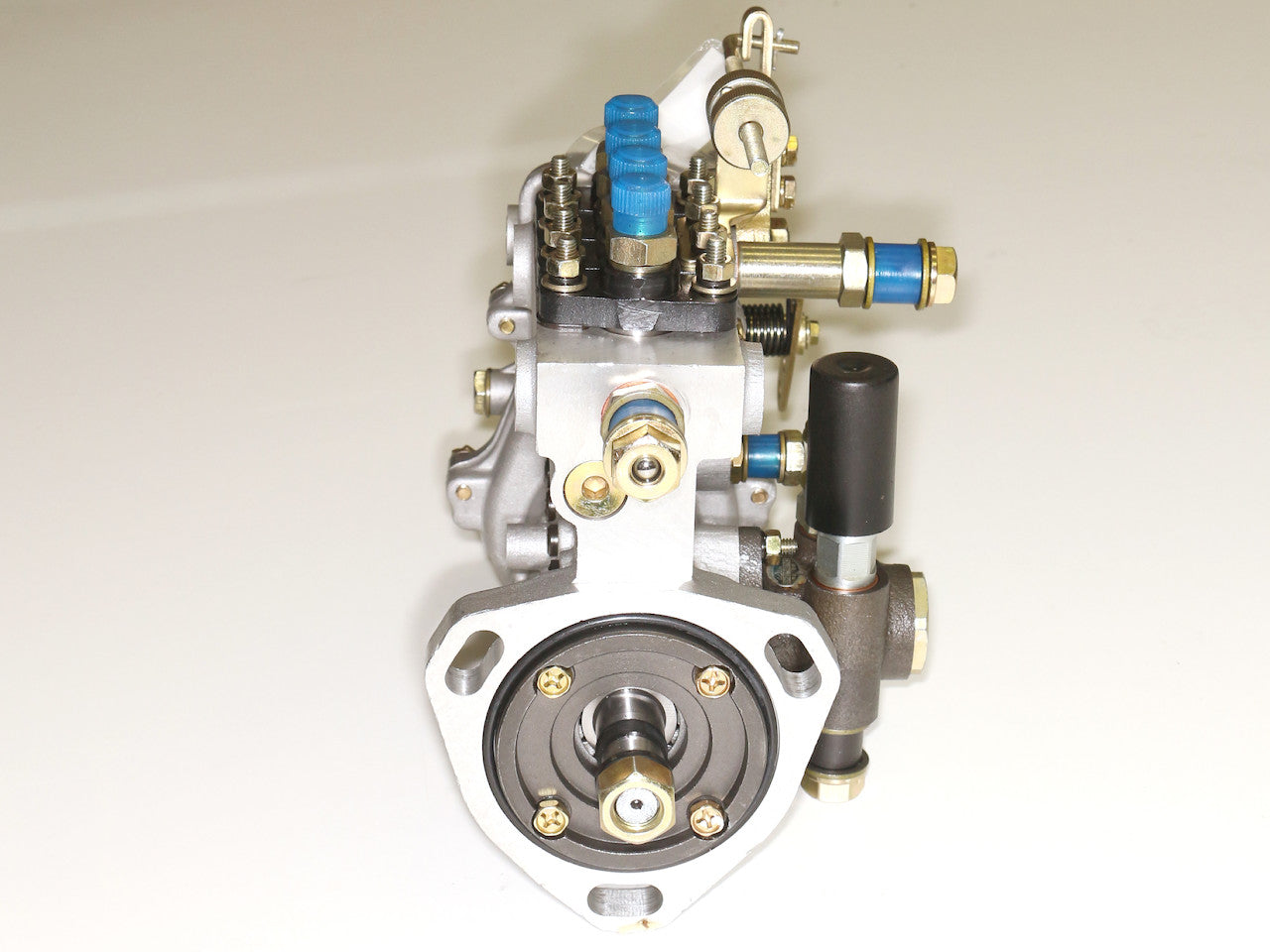

Einspritzpumpe BH4QT85R9 für Yangdong 4-Zylinder Dieselmotoren 4100er Serie
Abholverfügbarkeit konnte nicht geladen werden
- passend zu Yandong Y4100/Y4102
- passend für Fixdrehzahl 1.500min¹ bzw. 1.800min¹ (Generatorbetrieb)
- fremdgeschmiert über Motorkreislauf
Einspritzpumpe BH4QT85R9 (Serie 4QTD482) passend für Yangdong 4-Zylinder Dieselmotoren 4100er Serie:
Y4100, Y4102
Bitte beachten - diese Einspritzpumpen-Bauart gibt es für:
- variable oder fixe Drehzahl (anderes Regelgestänge)
- unterschiedliche Motordrehzahlen (bis 1500min¹, bis 2400min¹ oder bis 3000/3200min¹)
- mit Eigenschmierung (Ölreservoir) oder Fremdschmierung (über Motorschmierung)
Um welche Type es sich bei diesem Artikel handelt bitte den technischen Daten entnehmen!
Montagehinweise:
- Motordeckel bei Einspritzpumpe abschrauben.
- Motor so drehen, dass Nockenwellenzahnrad-Markierung auf Einspritzpumpenzahnrad-Markierung steht.
- Stellung Einspritzpumpenzahnrad auf Einstellplatte markieren und ESP-Zahnrad entfernen.
- Schlauchleitungen von alter Einspritzpumpe abklemmen (Positionen bei Unklarheit passend markieren).
- Flansch der Einspritzpumpe öffnen und alte Pumpe abziehen.
- Neue Pumpe am Flansch anschrauben und in umgekehrter Reihenfolge zusammenbauen.
| Rotek Artikel Nr. | ZSPMOT00971 |
| EAN/GTIN13 | 9009970015695 |
| Teile Nr. | BH4QT85R9 |
| Bauserie | 4QTD482 |
| Explosionszeichnungnr. | Y4100Q-10100 |
| passend zu | Yangdong Dieselmotor Y4100, Y4102 |
| für Zylinderanzahl | 4 |
| für Motordrehzahl | Fixdrehzahl 1.500min¹ (Generatorbetrieb) |
| Schmierung | Fremdgeschmiert über Motorölkreislauf von Ölfilter kommend über M10 Hohlschraube passendes Ringauge mit Nippel (Di:10) nicht enthalten |
| Hinweis zur Schmierung | Einspritzpumpe muss entlüftet werden |
| Montageflansch | Lochkreis D:106 3 Langlöcher ca.11x22mm Zentrierung: D78x5mm |
| Welle | konische Keilnutwelle Verschraubung M14x17 Konus Dmin:16-Dmax:20 / Länge:20mm |
| Regelhebel | für Fixdrehzahl, mit Drehzahlgestänge samt Kordelschrauben |
| Stellschraube Leerlaufdrehzahl | vorhanden aussenliegend unter Regelhebel |
| Stellschraube max. Drehzahl | vorhanden aussenliegend neben Regelhebel |
| Abstellhebel | vorhanden 3 Montagelöcher, 1 Seilzug-Klemmschraube |
| Stellschraube max. Einspritzmenge | 1 an rechter Seite unter Hutmutter |
| Handpumpe | montiert Anschlüsse für Tank (unten) und Dieselfilter (oben) über M14 Hohlschraube passendes Ringauge mit Nippel (Di:14) nicht enthalten |
| Treibstoffzuleitung | vorne am Flansch über M14 Hohlschraube (passendes Ringauge mit Nippel (Di:14) nicht enthalten) |
| Leckleitungsanschluss | an Pumpenvorderseite über M14 Hohlschraube mit Kugelventil (passendes Ringauge mit Nippel (Di:14) nicht enthalten) |
| Abmessungen LxTxH | 320 x 160 x 210 mm |
| Eigengewicht | 7,75 kg |
TARIC: 8413 3020 90
COO: China
(keine)
Nettogewicht (ohne Verpackung): 7,75 kg
Netto Produktabmessungen (LxBxH): 320 x 160 x 210 mm
Bruttogewicht (ohne Versandverpackung): 7,75 kg
Brutto Produktabmessungen (LxBxH): 320 x 160 x 210 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 9,8 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 400 x 250 x 300 mm
