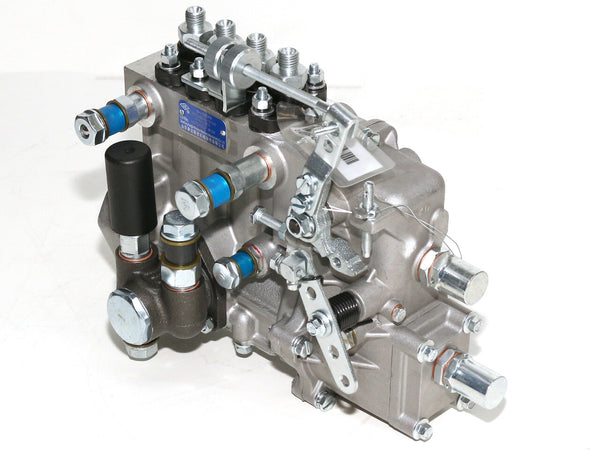

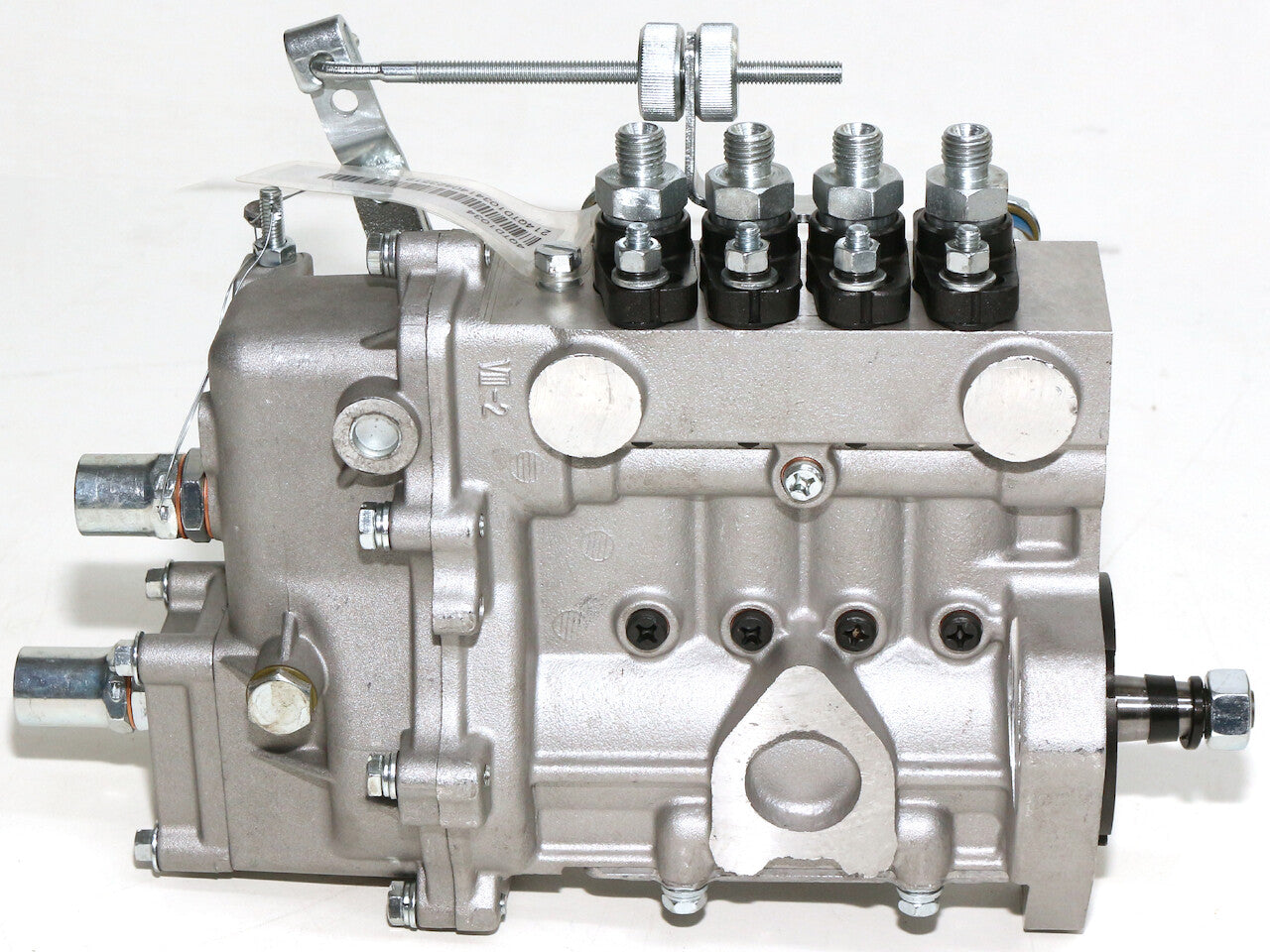

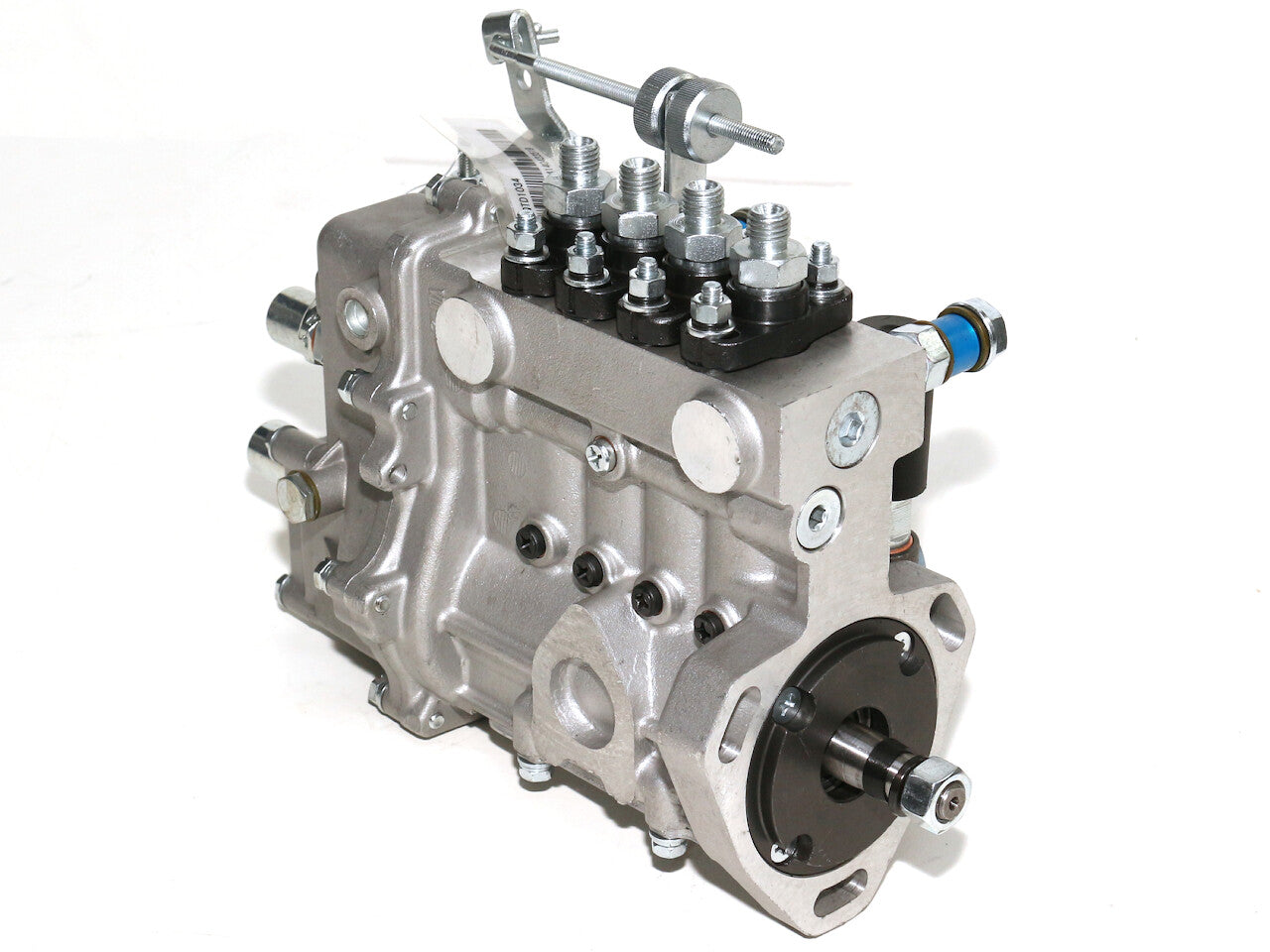

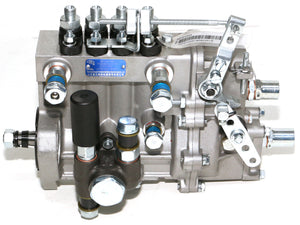

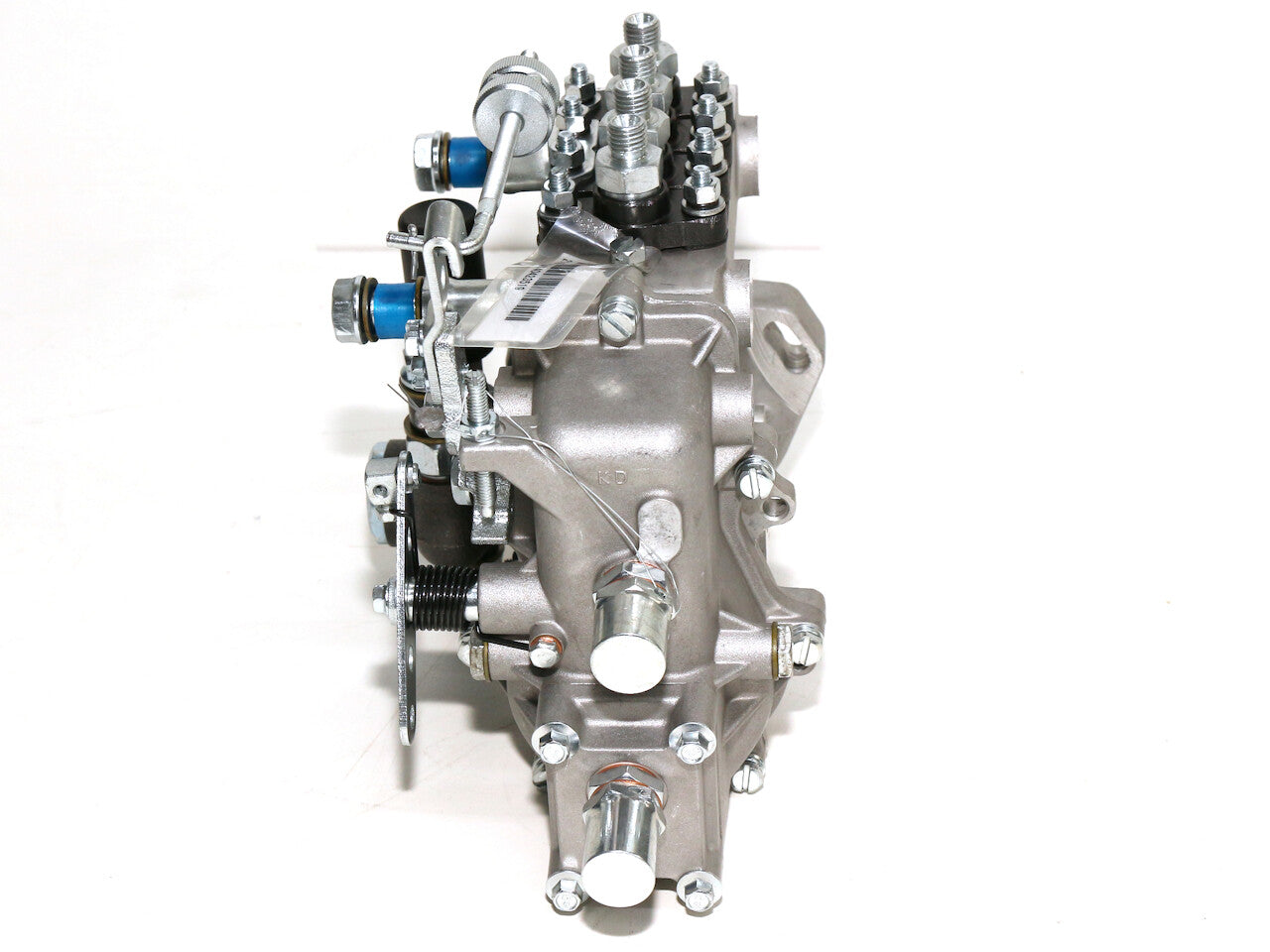

Einspritzpumpe BH4Q80R8-750 YND4BDE-10100 4QTD1034 B128 für Yangdong 4-Zylinder Dieselmotoren 90er Serie, STAGE-V
Abholverfügbarkeit konnte nicht geladen werden
- passend zu Yandong YND490-DE-STAGE-V
- passend für Fixdrehzahl 1.500min¹ (Generatorbetrieb)
- fremdgeschmiert über Motorkreislauf
Einspritzpumpe BH4Q80R8 4QTD1034 passend für Yangdong 4-Zylinder Dieselmotor YND490DE
Bitte beachten - diese Einspritzpumpen-Bauart ist ausschließlich für:
- fixe Drehzahl
- 1500min¹
- Fremdschmierung (über Motorschmierung)
Montagehinweise:
- Motordeckel bei Einspritzpumpe abschrauben.
- Motor so drehen, dass Nockenwellenzahnrad-Markierung auf Einspritzpumpenzahnrad-Markierung steht.
- Stellung Einspritzpumpenzahnrad auf Einstellplatte markieren und ESP-Zahnrad entfernen.
- Schlauchleitungen von alter Einspritzpumpe abklemmen (Positionen bei Unklarheit passend markieren).
- Flansch der Einspritzpumpe öffnen und alte Pumpe abziehen.
- Neue Pumpe am Flansch anschrauben und in umgekehrter Reihenfolge zusammenbauen.
| Rotek Artikel Nr. | ZSPMOT01017 |
| EAN/GTIN13 | 9009970018924 |
| Teile Nr. | BH4Q80R8 |
| Bauserie | 4QTD1034 |
| Explosionszeichnungnr. | YND4BDE-10100 |
| passend zu | Yangdong Dieselmotor YND490-DE-STAGE-V |
| für Zylinderanzahl | 4 |
| für Motordrehzahl | Fixdrehzahl 1.500min¹ (Generatorbetrieb) |
| Schmierung | Fremdgeschmiert über Motorölkreislauf von Ölfilter kommend über M10 Hohlschraube passendes Ringauge mit Nippel (Di:10) nicht enthalten |
| Hinweis zur Schmierung | Einspritzpumpe muss entlüftet werden |

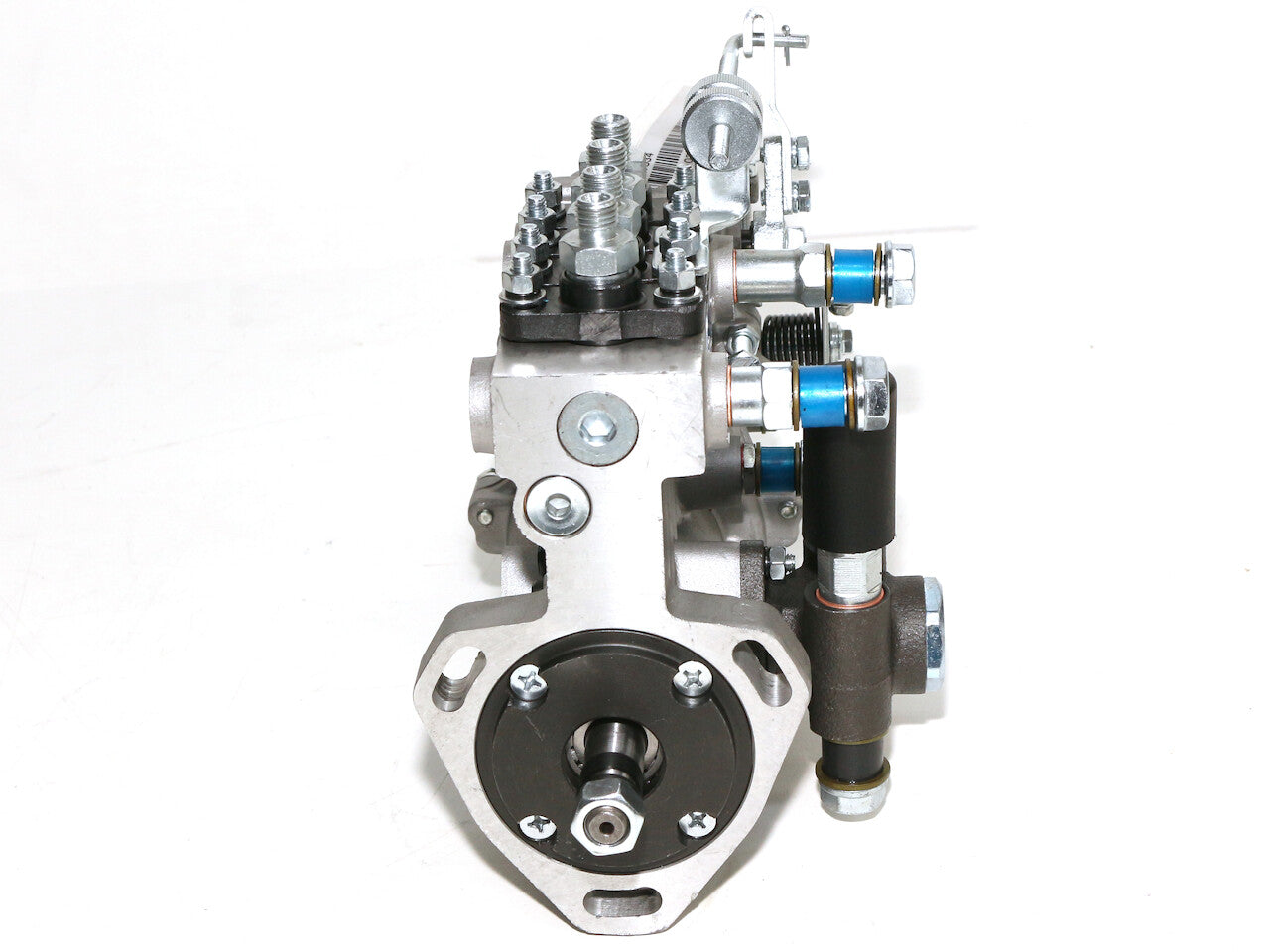

| Montageflansch | Lochkreis D:98 3 Langlöcher ca.8x22mm Zentrierung: D68x5mm |
| Welle | konische Keilnutwelle Länge 36mm Verschraubung M12x16 Konus Dmin:13,6-Dmax:17 / Länge:17mm |
| Regelhebel | für Fixdrehzahl, mit Drehzahlgestänge samt Kordelschrauben |
| Stellschraube Leerlaufdrehzahl | vorhanden aussenliegend unter Regelhebel |
| Stellschraube max. Drehzahl | vorhanden aussenliegend über Regelhebel |
| Abstellhebel | vorhanden 3 Montagelöcher, 1 Seilzug-Klemmschraube |
| Stellschraube max. Einspritzmenge | 1 an rechter Seite unter Hutmutter |

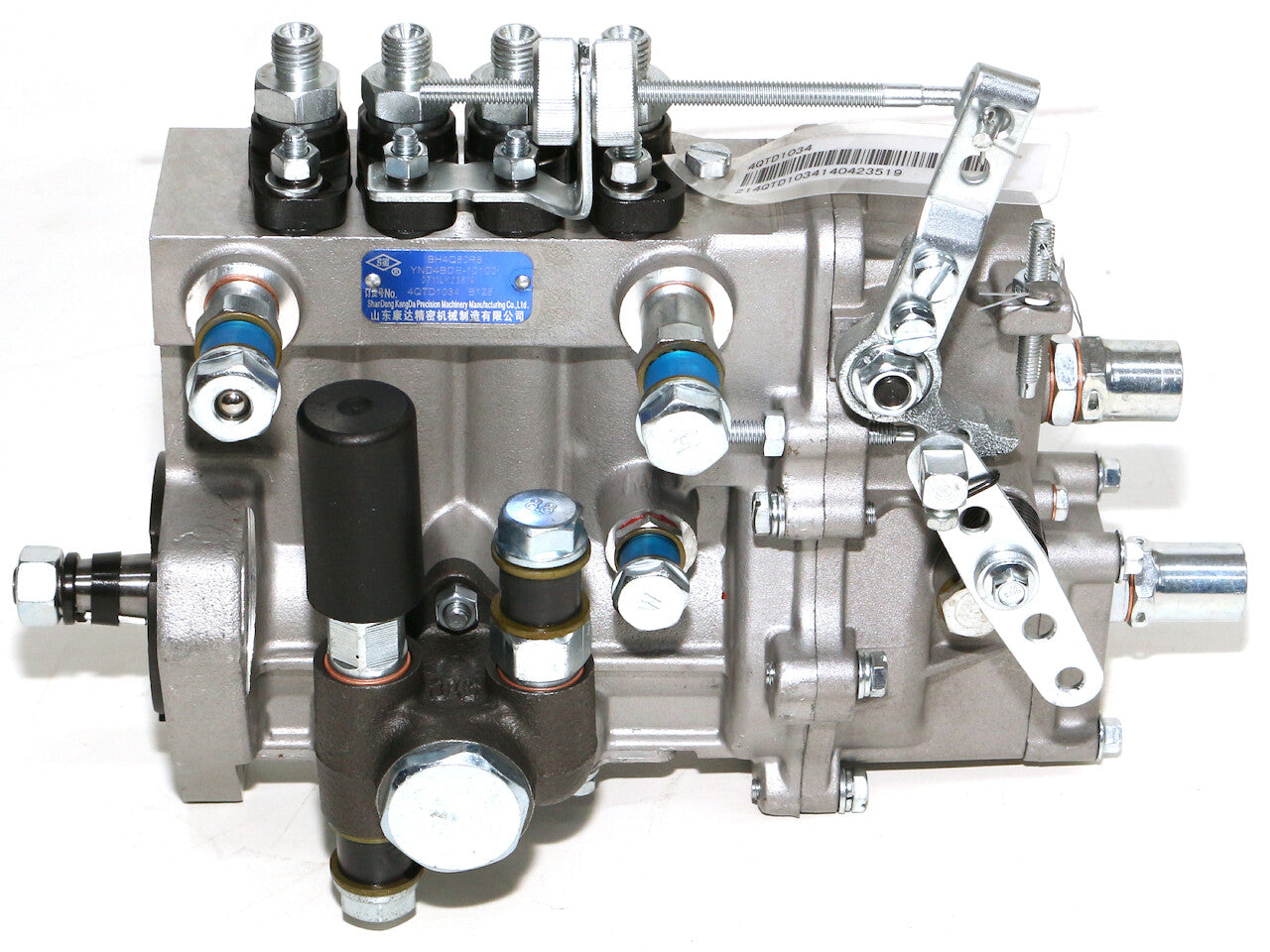

| Handpumpe | montiert Anschlüsse für Tank (unten) und Dieselfilter (oben) über M14 Hohlschraube passendes Ringauge mit Nippel (Di:14) nicht enthalten |
| Treibstoffzuleitung | an Pumpenvorderseite über M12 Hohlschraube (passendes Ringauge mit Nippel (Di:12) nicht enthalten) |
| Leckleitungsanschluss | an Pumpenvorderseite über M12 Hohlschraube mit Kugelventil (passendes Ringauge mit Nippel (Di:12) nicht enthalten) |
| Abmessungen LxTxH | 300 x 155 x 210 mm |
| Eigengewicht | 7,1 kg |
TARIC: 8413 3020 90
COO: China
(keine)
Nettogewicht (ohne Verpackung): 7,1 kg
Netto Produktabmessungen (LxBxH): 300 x 155 x 210 mm
Bruttogewicht (ohne Versandverpackung): 7,6 kg
Brutto Produktabmessungen (LxBxH): 345 x 200 x 265 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 9,1 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 400 x 250 x 300 mm
