Kombinierter Öl Temperatursensor (Analogwert und Schaltkontakt) mit NPT3/8" Gewinde
Abholverfügbarkeit konnte nicht geladen werden
- Schaltkontakt unter Schaltpunkt offen - darüber geschlossen
- Schaltpunkt auf 115°C voreingestellt (nicht justierbar, da Stellschraube vergossen)
- Analogwiderstandswert zur Darstellung der aktuellen Öltemperatur
- Masse über Verschraubung
- NPT3/8" Gewinde

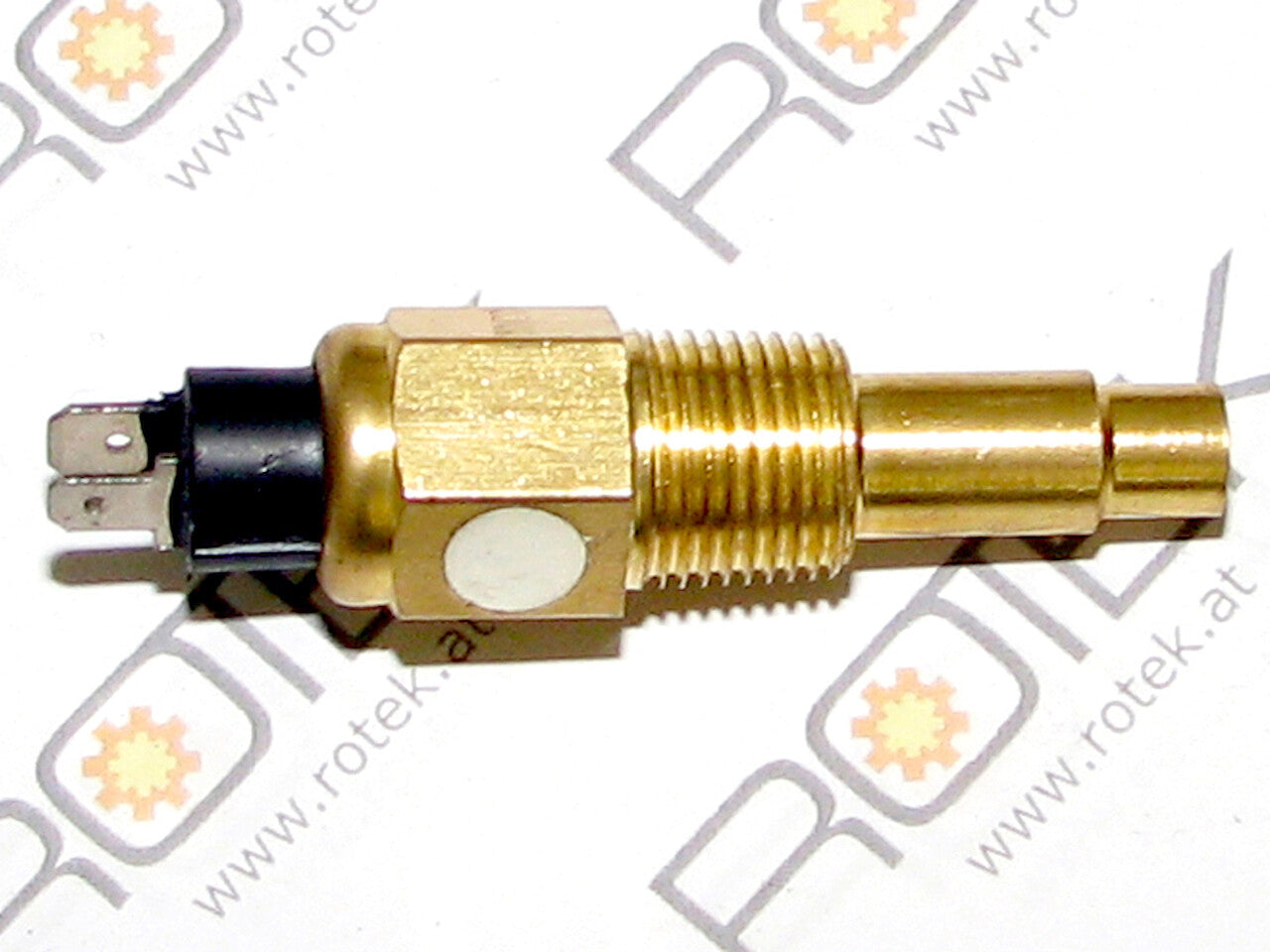

Kombinierter Öl-Temperatursensor mit NPT3/8" Gewinde.
Der Schaltkontakt - 4,8mm Flachsteckkontakt (schmal) - ist unter dem gestellten Schaltpunkt zu Masse geöffnet, darüber geschlossen.
Die elektrische Masse erfolgt über die Sensorverschraubung (üblicherweise Motorgehäuse=Masse).
Der Analogwert-Ausgang - 6,35mm Flachsteckkontakt (breit) - stellt mit negativer Charakteristik die aktuelle Öltemperatur als Widerstandswert dar (Kennwerte siehe Datenblatt).
Der Schaltausgang des Sensors wird häufig in Verbindung mit einer Motorsteuereinheit, Absteller oder Magnetventil dazu verwendet, den Motor bei Übertemperatur abzustellen.
Es kann natürlich mit diesem Sensor auch eine Temperatur Signalisierung (Lampe, Hupe) realisiert werden.
Der Analogwert kann an ein passendes Anzeigeinstrument oder eine Motorsteuerung angeschlossen werden.
Beachten Sie bei der Montage, dass eine gute elektrische Verbindung zwischen Sensorgehäuse und Motorgehäuse notwendig ist (vor allem beim Einsatz von Dichtmittel - z.B. Teflonschnur).
| Rotek Artikel Nr. | ZSPMOT01061 |
| EAN/GTIN13 | 9009970021153 |
| Bauart | Öltemperatursensor |
| Meßbereich | +20 bis +140°C |
| Erlaubter Temperaturbereich | -30 bis +140°C |
| Anschlußgewinde | NPT3/8" |

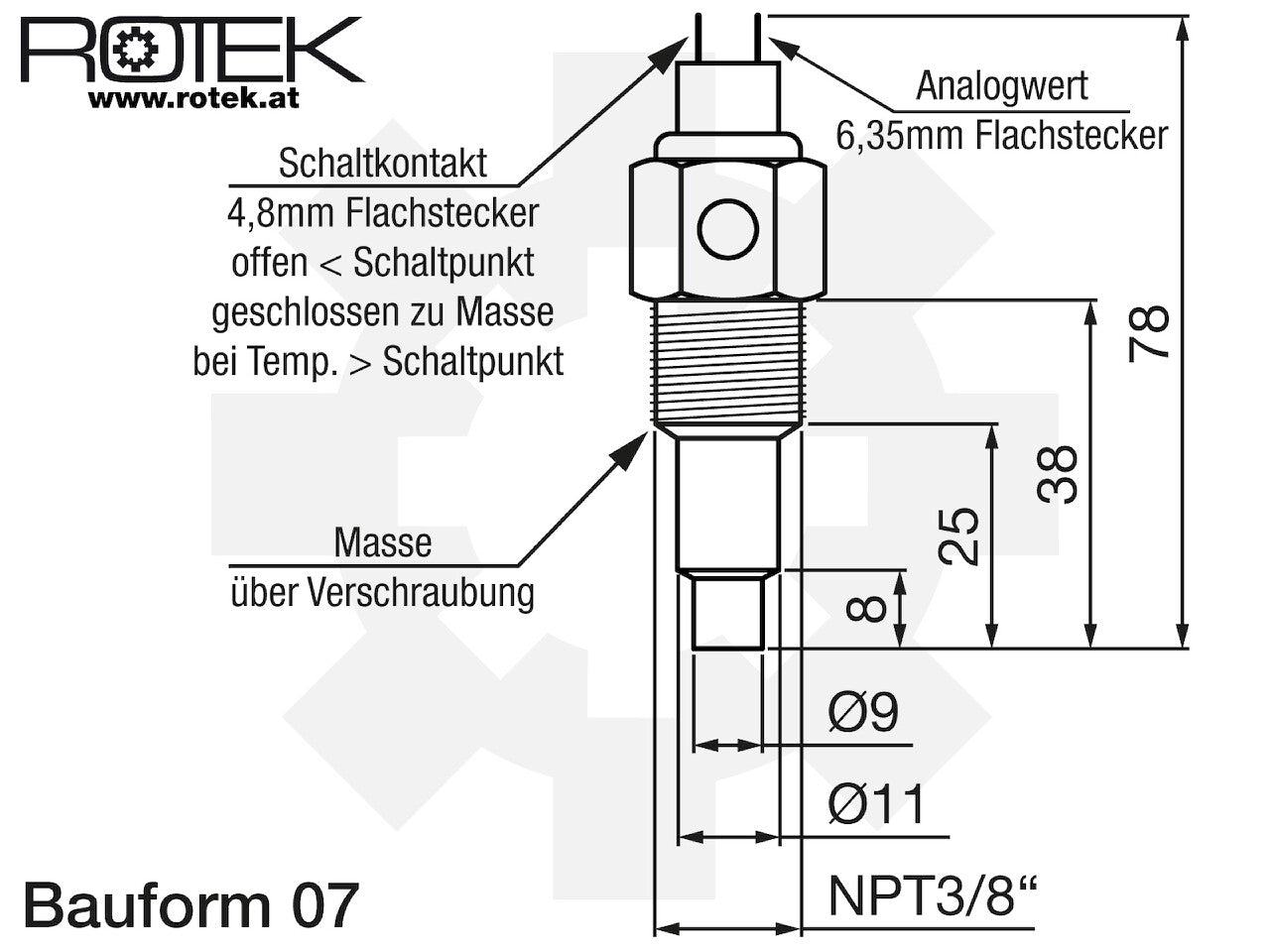

| Bauform | 07 |
| Kennlinie | NTC-Charakteristik Kennlinie: C |
| Gesamtlänge | 78 mm |
| Einschraubtiefe | 38 mm |
| Sensorzapfen | D11/9 x L:25 mm |
| Analogwert Anschluß | 6,35mm Flachsteckkontakt |
| Schaltkontakt Anschluß | 4,8mm Flachsteckkontakt |
| Schaltpunkt | 115°C - nicht einstellbar, da Justageschraube vergossen |
| Masse | über Sensorgehäuse |
| Eigengewicht | 65 g |
TARIC: 9026 8020 00
COO: China
Nettogewicht (ohne Verpackung): 65 g
Netto Produktabmessungen (LxBxH): 75 x 19 x 19 mm
Bruttogewicht (ohne Versandverpackung): 65 g
Brutto Produktabmessungen (LxBxH): 75 x 19 x 19 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 300 g
Versandabmessungen für 1 Stk./VE (LxBxH): 150 x 150 x 100 mm
