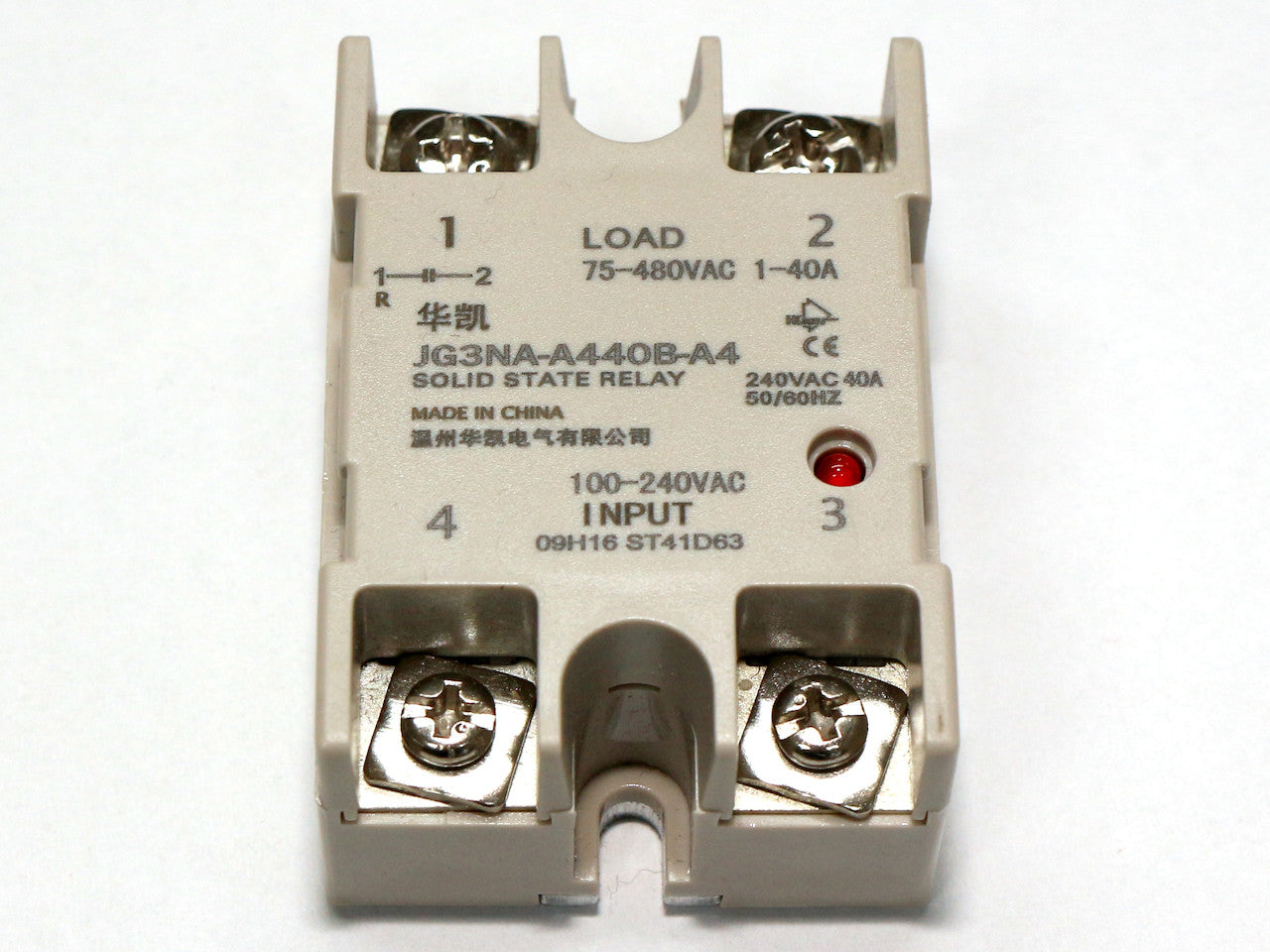

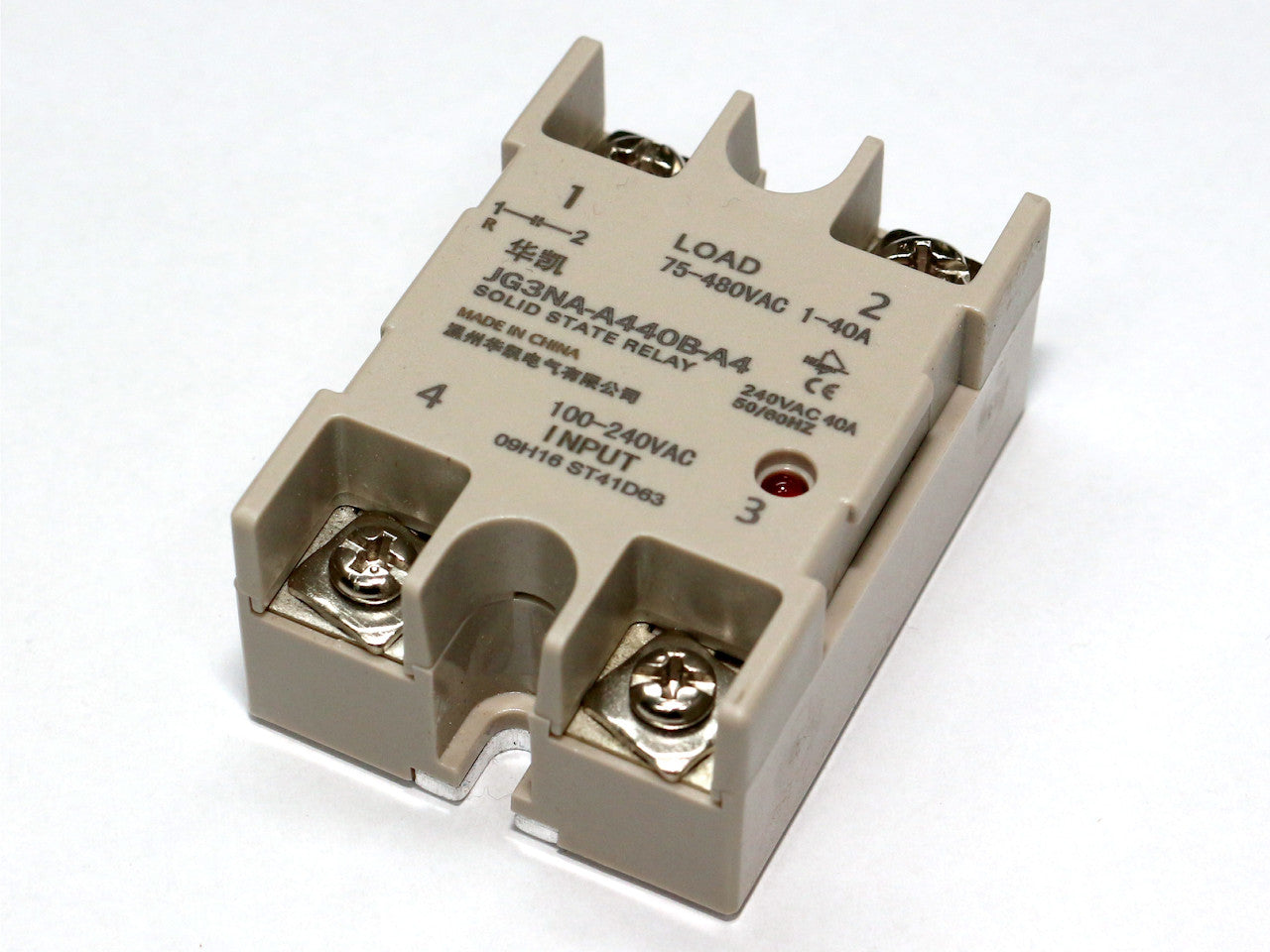

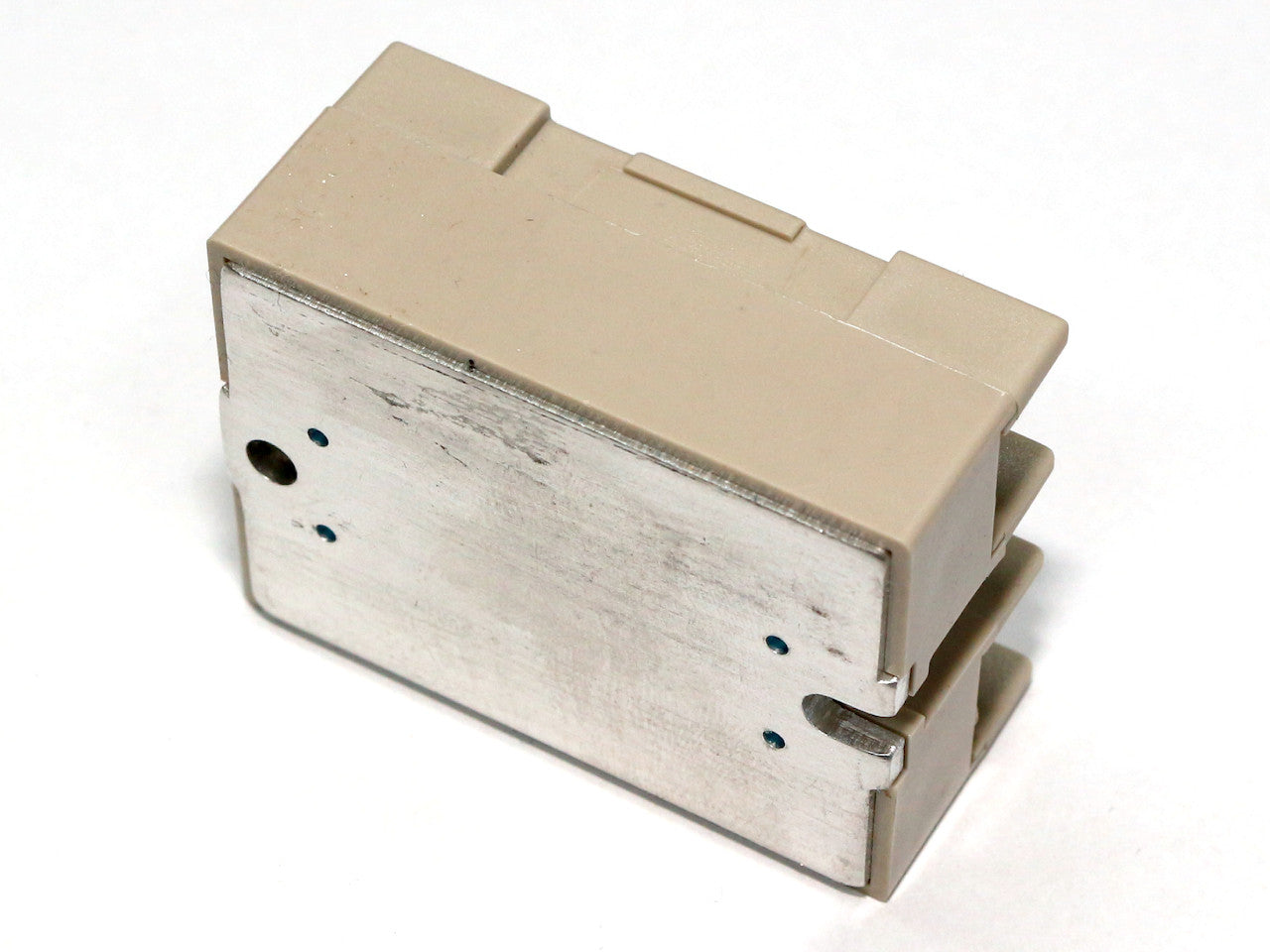

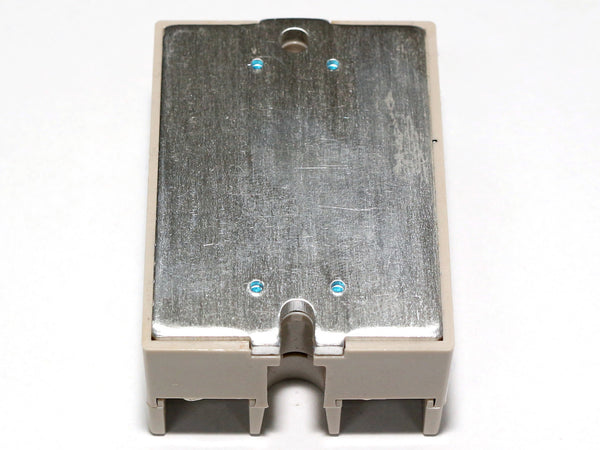

SSR 75-480VAC, 40A, Ansteuerung AC

SSR-Solid-State-Relais zur Schaltung von Lastströmen bei einer Leerlaufspannung von 75-480VAC, (meist 230 VAC) bis zu einem Laststrom von max. 40 Ampere.
Die Steuerspannung ist bei diesem Relais eine Wechselspannung von 100-240VAC

Beidseitige Nulldurchgangsschaltung, d.h. das Schaltelemet schaltet nur dann durch wenn die Leerlaufspannung den Nullpunkt durchläuft.
So werden Schaltspitzen und harmonische Verzerrungen der Versorgungsspannung unterbunden.

Die Last ist von der Eingangsspannung galvanisch durch Optokoppler getrennt.
Ohne Berührungsschutz.
Mit Signalisierung des Schaltzustandes über LED

Perfekt zum verschleißfreien Schalten unterschiedlicher Lasten geeignet, insbesondere bei hoher Schalthäufigkeit.
Durch die beidseitige Nulldurchgangsschaltung (zero crossing) auch sehr gut zur Schaltung von elektrischen Heizelementen sehr gut geeignet.

Solid State Relais (Halbleiterrelais) arbeiten geräuschlos und verschleißfrei.
Prellfreie Schaltung und lange Lebensdauer auch bei hohen Schaltfrequenzen zeichnen diese Relais aus.

Auslegung :
Bei der Dimensionierung von SSR Relais sind folgende Bemessungsfaktoren als Faustregel anzuwenden :
Ohmsche Lasten : maximaler Laststrom = Nennstrom x 0.8
Induktive Lasten : maximaler Laststrom = Nennstrom x 0.15
Beim Schalten induktiver Lasten sind gegebenenfalls Snubber-Netzwerke zur Vermeidung von Überspannungen notwendig.
Die tatsächliche Bemessung ist von weiteren Faktoren wie Einschaltdauer und Kühlkörper abhängig.
Ein Kühlkörper ist je nach Laststrom einzusetzen.

Das Relais ist mit superflinken Sicherungen abzusichern. Da bei Überschreitung des Bemessungsstromes bzw. der maximalen Schaltspannung das Schaltelement (Halbleiter, Thyristor) sehr schnell versagen kann, ist ein hundertprozentiger Schutz nur möglich wenn der Nennstrom des Relais größer als der mögliche Kurzschlußstrom ist.

Weitere Daten entnehmen Sie bitte dem Datenblatt.
