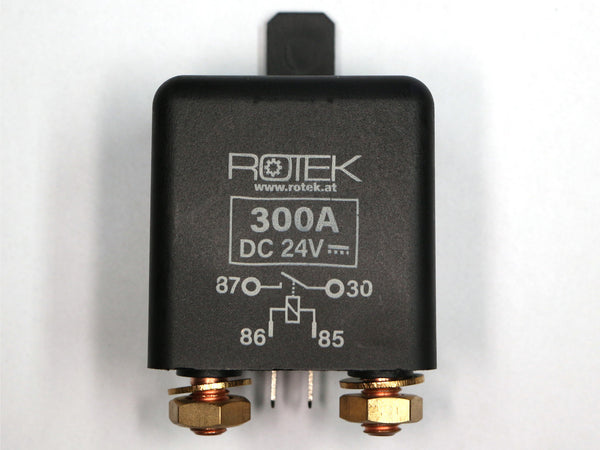

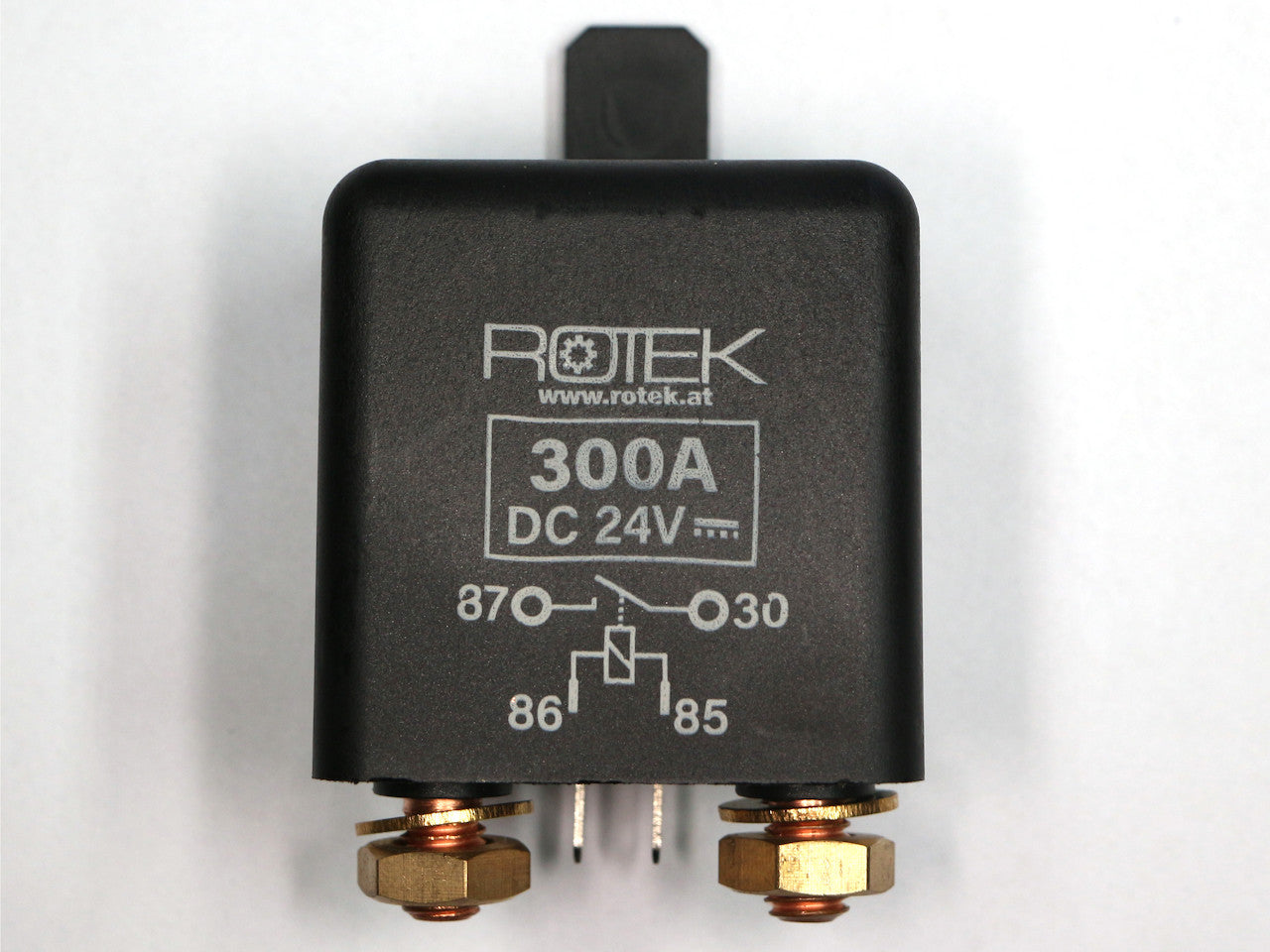

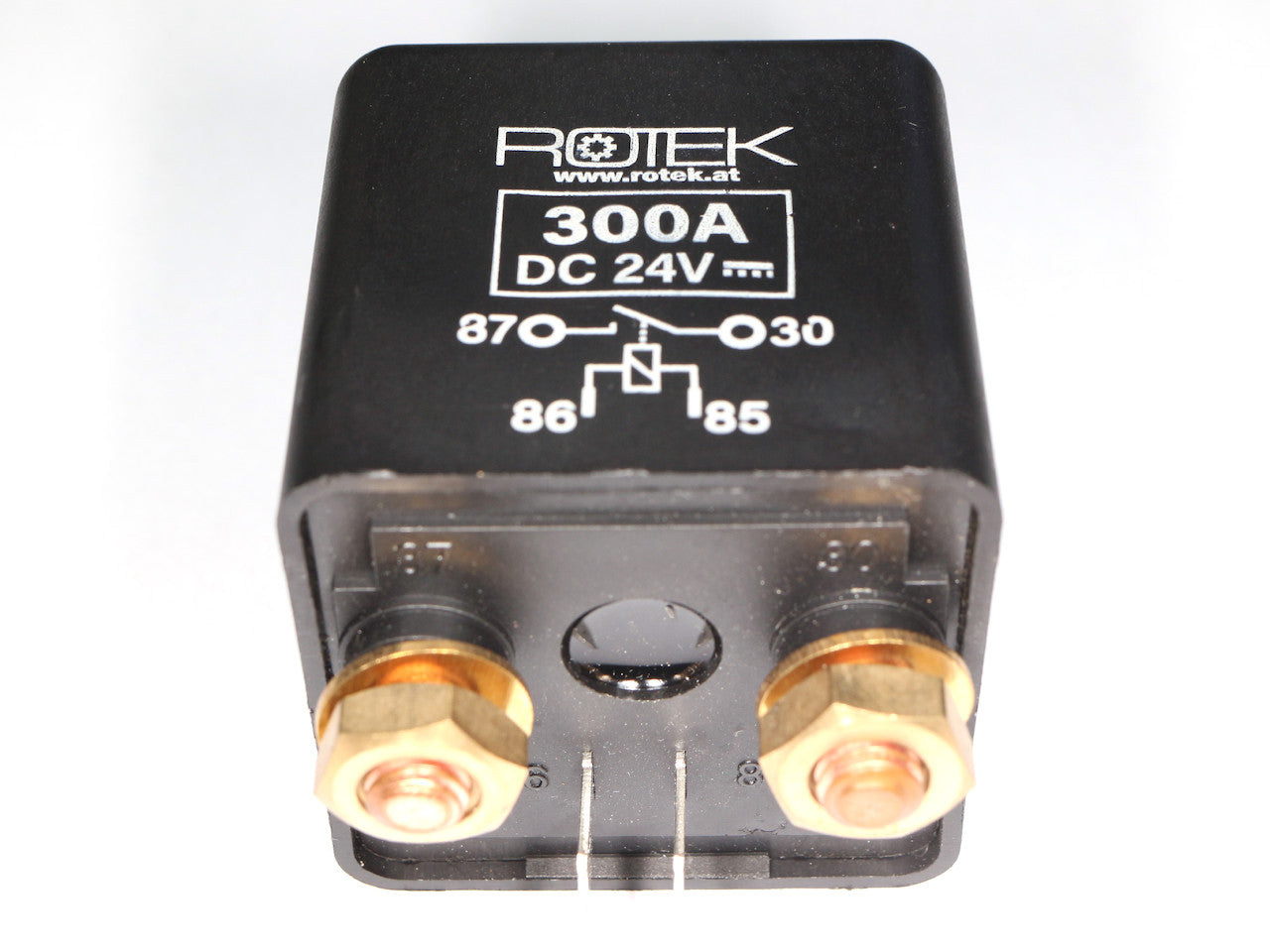

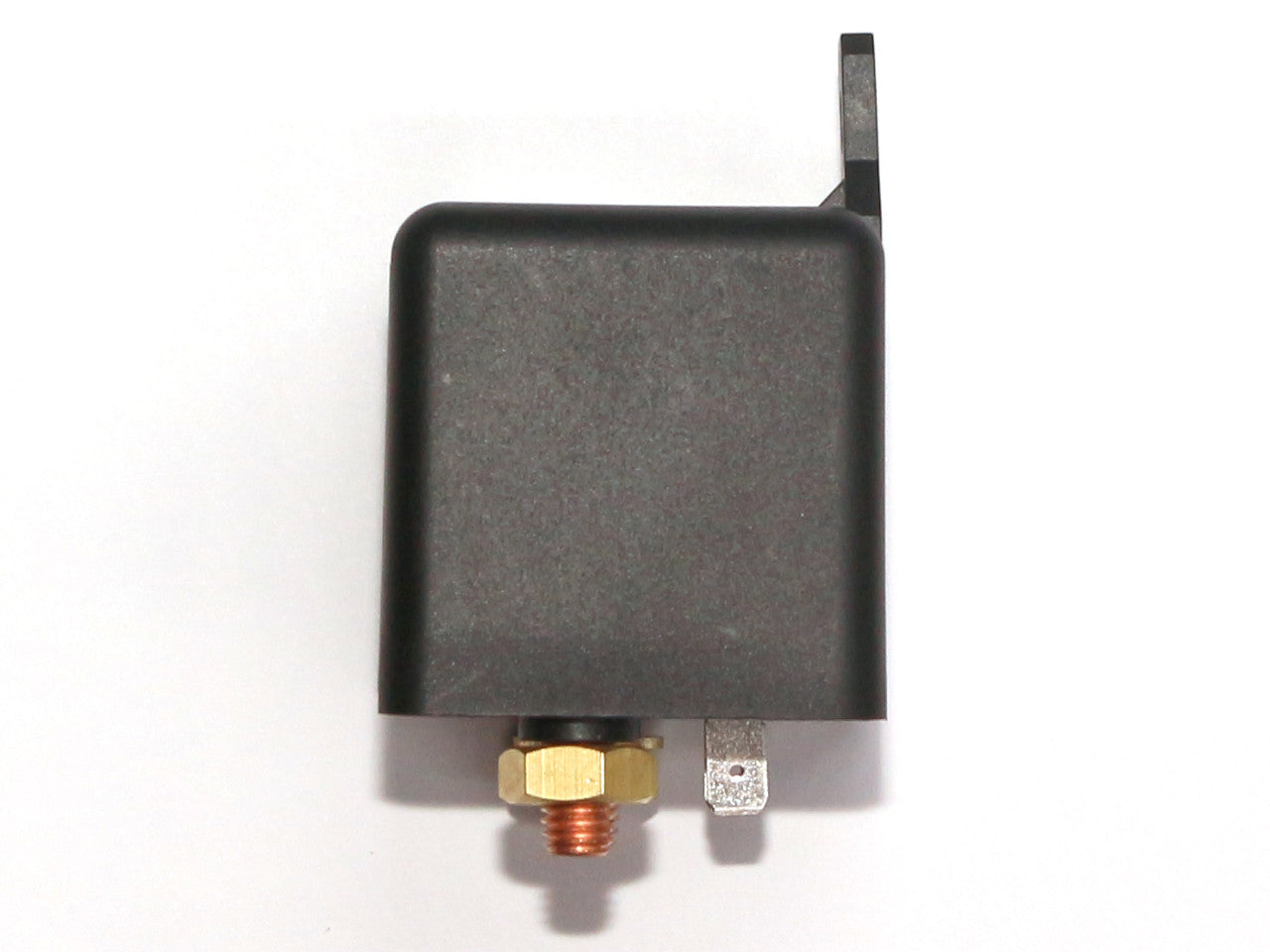

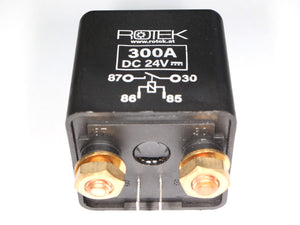

Trennrelais, Vorstartrelais, KFZ Relais 24V 300A

Trennrelais, KFZ Relais 24V 300A

Art.Nr.: ZSPGEN00382
21,90 EUR
21,90 EUR
Verkauf Nicht lagernd
Steuern inbegriffen. Versand wird beim Bezahlen berechnet.

Auf Lager

  • Apple Pay
  • EPS
  • Google Pay
  • Klarna
  • Maestro
  • Mastercard
  • PayPal
  • Visa

  • Universell Einsetzbar, Steuerspannung 24V DC (Gleichspannung)
  • - Batterie Trennrelais
  • - Vorstartrelais
  • - Car HiFI
  • - Boote und Caravan
  • - Solaranwendungen und viele mehr
  • - speziell für KFZ Anwendungen, unempfindlich gegen Vibrationen und Spritzwassergeschützt

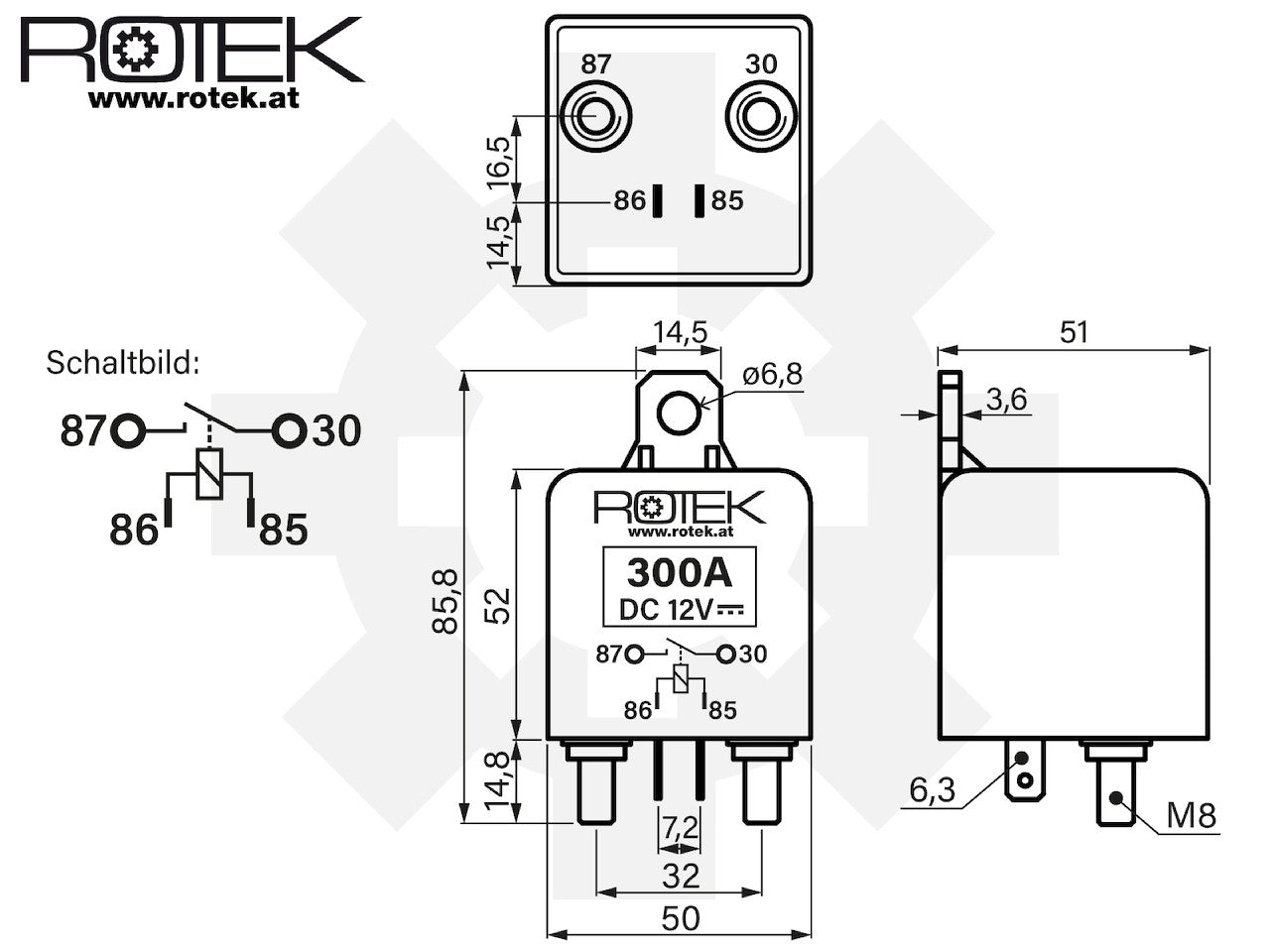

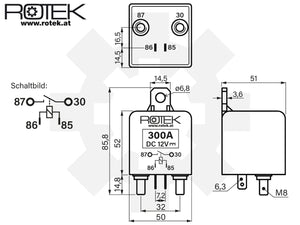

LxBxH=50 x 51 x 52mm
Gesamthöhe mit Anschlusslasche und Anschlüssen 85,8mm

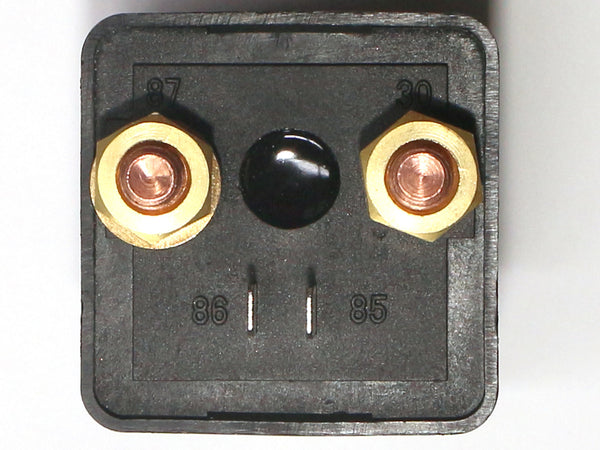

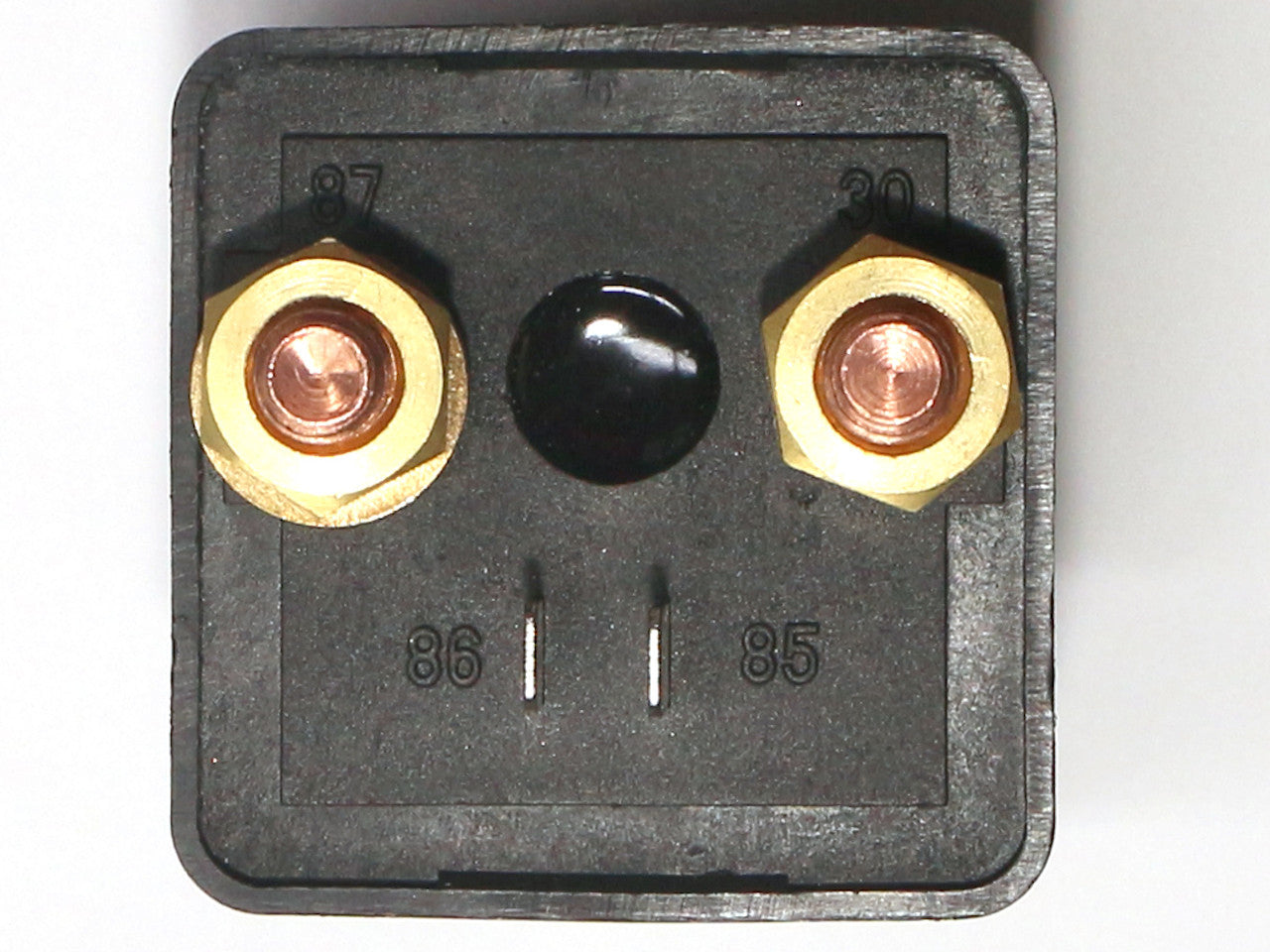

2 x M8 Schraubanschlüsse für den Schaltkontakt (Kontakt Nummer 30,87)
2 x 6.35mm Flachstecker für die Steuerleitungen (Kontakt Nummer 85,86)

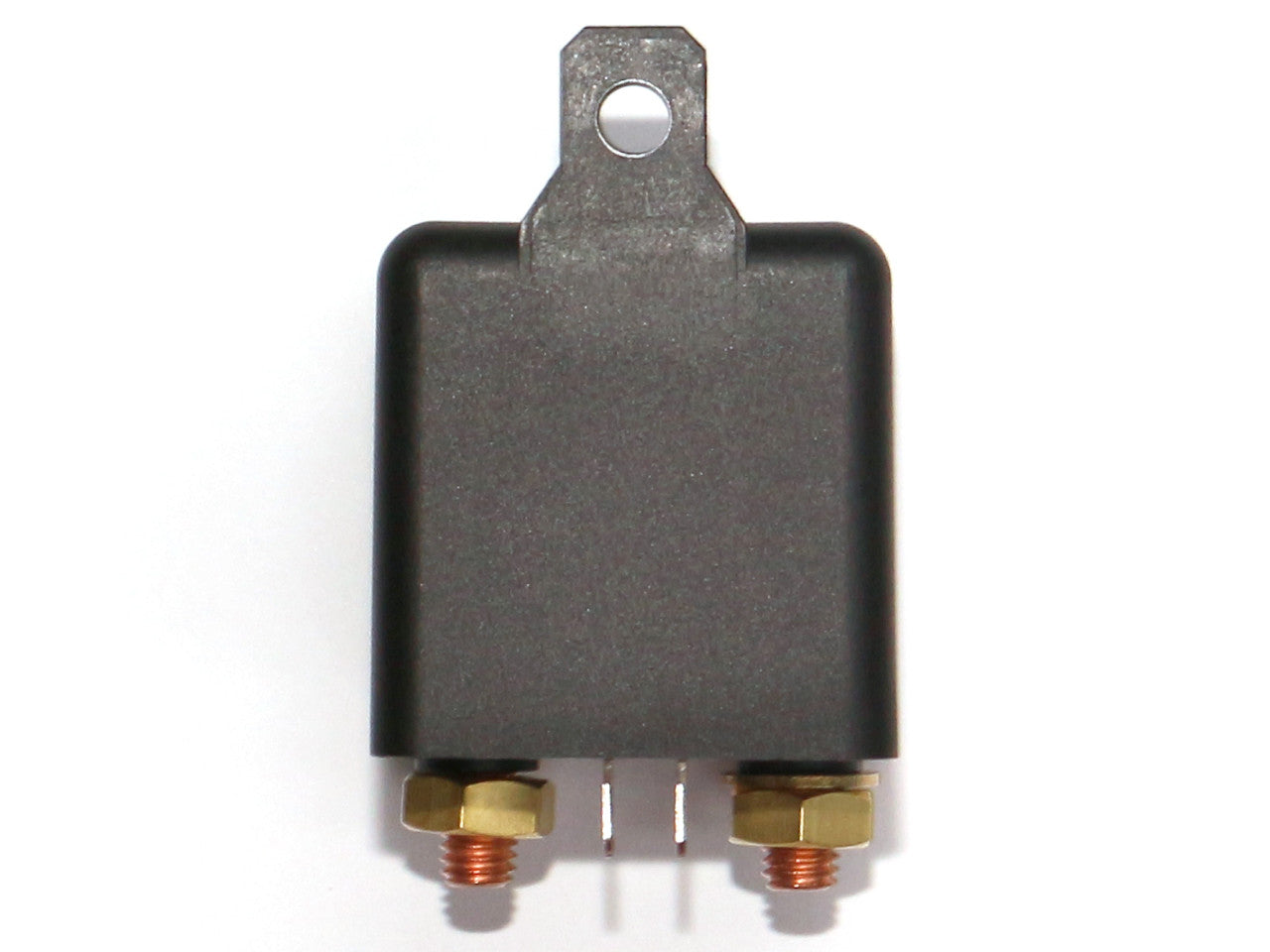

Montage über Lasche, Bohrung 6.8mm

Der Kontakt ist im Stromlosen Zustand offen (NO)

Bei stark induktiven Lasten regen wir wie bei allen Relais sinnvoll, den Einsatz von Freilaufdioden an.

Rotek Artikel Nr.ZSPGEN00382
EAN/GTIN139009970007706
Breite50mm
Tiefe51mm
Höhe52mm (Relaiskörper)
Höhe gesamt85,8mm mit Anschlüssen und Haltelasche
Ansteuerung24V DC
Schaltspannung24V DC
Laststrommax. 300A
Montagebohrung, Lasched=6.8mm
Anschlüsse Schaltspannung6.35mm Faston Flachstecker
Anschlüsse SchaltkontakteM8
Gesamtgewicht150 Gramm
AusführungSpritzwassergeschützt, Vibrationsgeschützt
KontaktmaterialAGSnO2
max. Schaltleistung4320 Watt
max. Schaltspannung110V DC
max. Schaltstrom unter Last150A (300A für 3 Sekunden)
Kontaktwiderstandkleiner 30mOhm nach Punkt 3.12 IEC255-7
Anzahl der Schaltzyklen mechanisch100.000 nach Punkt 3.30 IEC255-7
Anzahl der Schaltzyklen elektrisch10.000.000 nach Punkt 3.31 IEC255-7
Spulenspannung24V (max. 31.2V)
Anzugsspannung15.6 V
Abfallspannung4.4VDC
Spulenleistung, Verbrauch1.872W
Spulenstrom78mA@24V
Spulenwiderstand300 Ohm
Schaltzeit< 7ms
Abfallzeit< 5ms
Isolationswiderstand> 100MOhm bei 500V DC, nach Punkt 7 IEC255-5
Isolationsspannung zwischen Kontakten50Hz 500V, nach Punkt 6 IEC255-5
Îsolationsspannung zwischen Kontakten und Spule50Hz 500V, nach Punkt 6 IEC255-5
Schockempfindlichkeit147m/s2, 11ms, nach IEC68-2-27 Test Ea
Vibrationsempfindlichkeit10-40Hz doppelte Amplitude 1.5mm, nach IEV68-2-6 Test Fc
Anschlusskräfte10N nach IEV68-2-20 Test Ta method 1
Lötfähigkeit235°C 3+/- 0.5 Sekunden
Umgebungstemperatur-40 bis +85°C
relative Luftfeuchtemax. 85% bei 40°C

TARIC: 8536 4190 89
COO: China

(keine)

Nettogewicht (ohne Verpackung): 0,15 kg
Netto Produktabmessungen (LxBxH): 50 x 51 x 86 mm

Bruttogewicht (ohne Versandverpackung): 0,15 kg
Brutto Produktabmessungen (LxBxH): 50 x 51 x 86 mm

Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 0,6 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 250 x 150 x 100 mm
