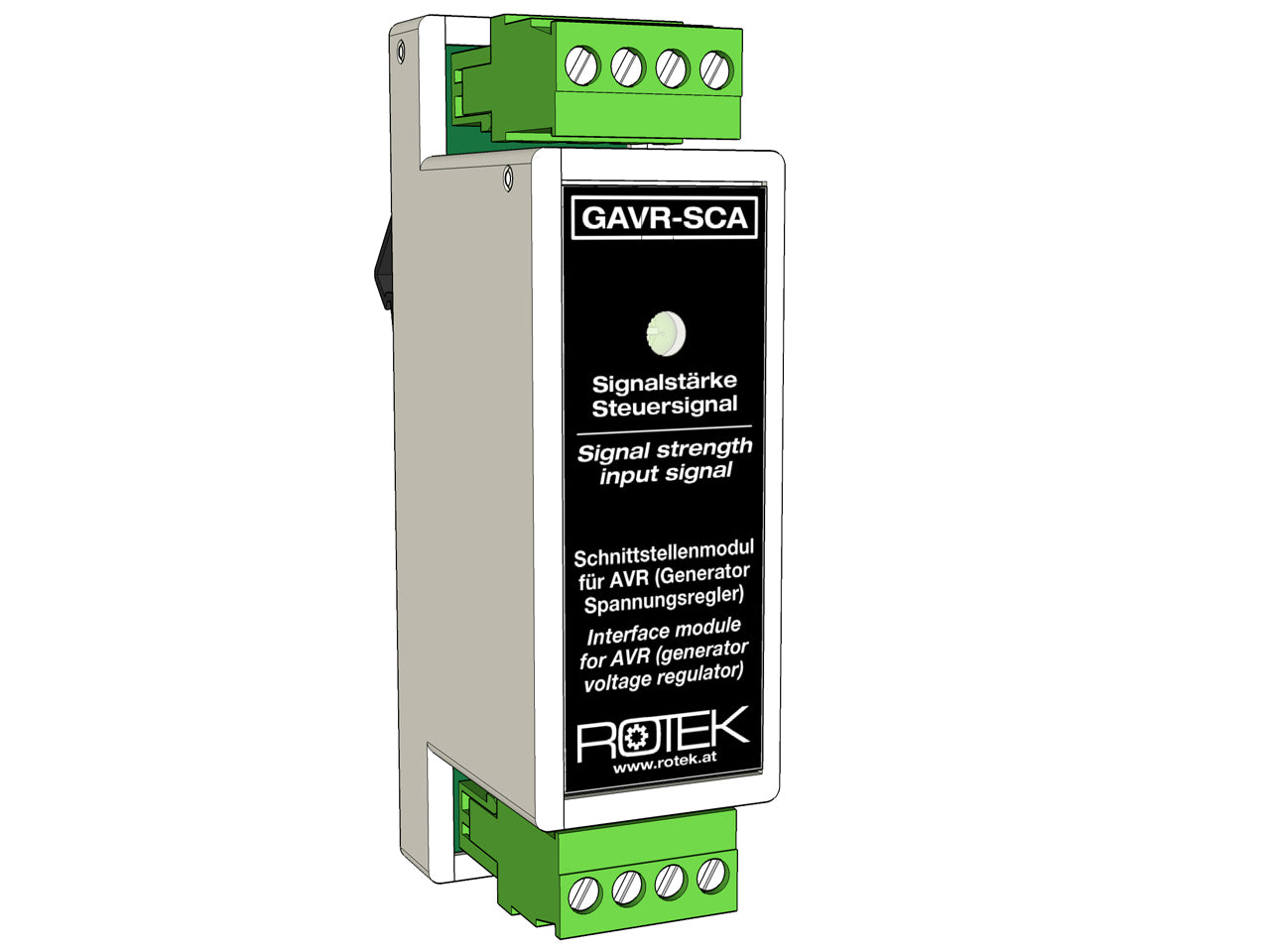

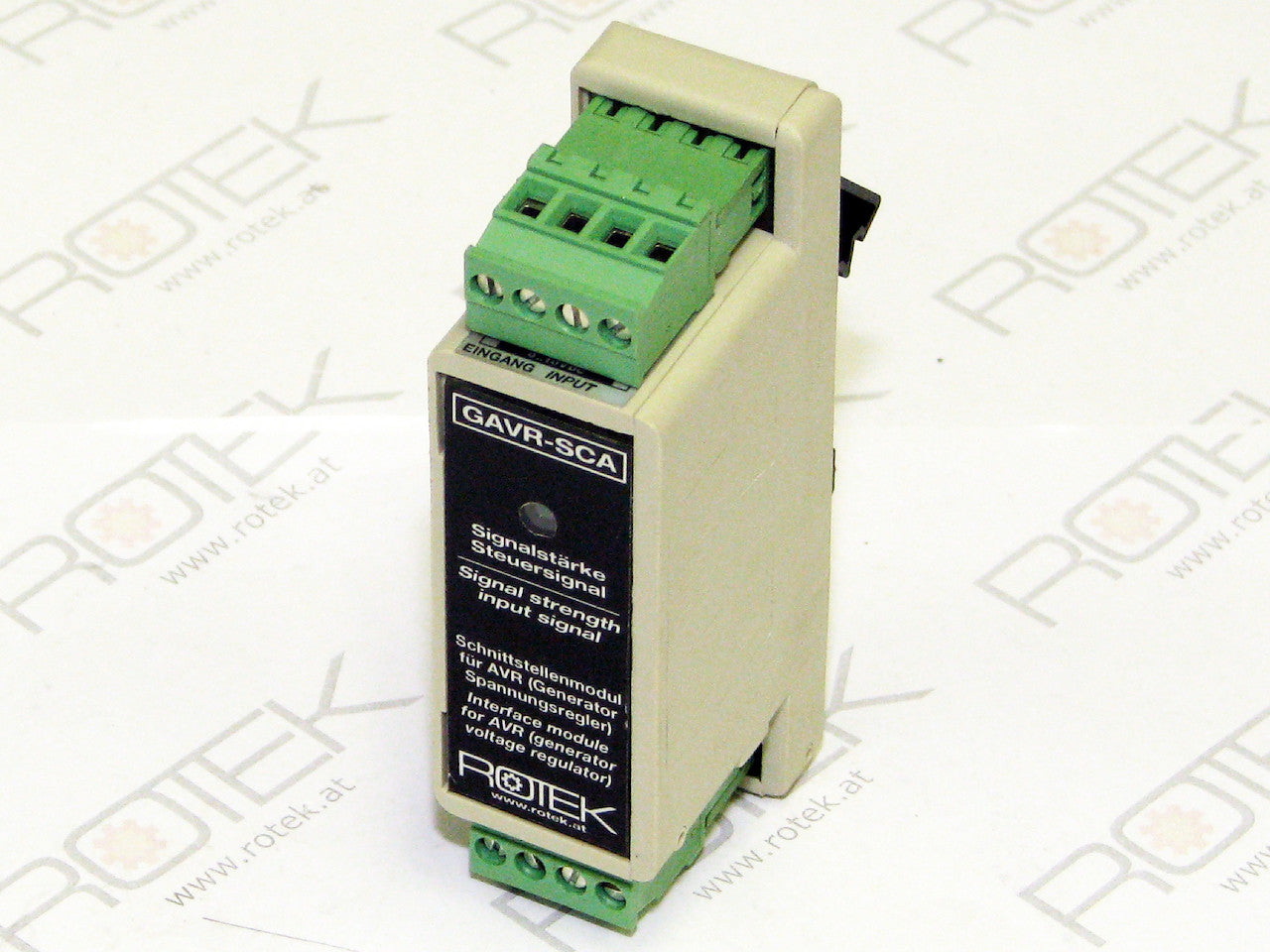

GAVR-SCA Schnittstellenmodul für Spannungsregler der GAVR-Serie
Abholverfügbarkeit konnte nicht geladen werden
- Steuerspannung 0-10 VDC
- Steuerstrom 0-20 mADC
- im Modulgehäuse
- Zubehör zu GAVR-8AH, GAVR-15A/B
Der GAVR-SCA ist ein Schnittstellenmodul um in Verbindung mit einem Spannungsregler der GAVR-Serie die Ausgangspannung bzw. den cosφ über einen analogen Stellwert (z.B. über externe Synchronisierungseinheit) zu beeinflussen.
Die Regelung kann über Gleichspannung (0-10 VDC) oder Gleichstrom (0-20 mA DC) erfolgen.
Ein- und Ausgang sind galvanisch voneinander getrennt.
Weitere technische Informationen entnehmen Sie bitte dem Benutzerhandbuch.
| Rotek Artikel Nr. | ZSPGEN00142 |
| EAN/GTIN13 | 9009970010935 |
| Passend zu Spannungsregler der Typen | GAVR-8AH GAVR-15A / GAVR-15B |
| Spannungsbetrieb: | |
| Steuerspannung | 0-10 VDC |
| Linearer Regelbereich | 2-8 VDC |
| Maximalspannung | absolut 30 VDC |
| Eingangswiderstand | 1,6 kΩ ±10% (bei 5 V) |
| Strombetrie: | |
| Steuerstrom | 0 - 20 mADC |
| Linearer Regelbereich | 4 - 18 mADC |
| Maximalstrom | absolut 25 mA |
| Eingangswiderstand | 520 Ω ±10% (bei 10 mA) |
| Regelbereich | typisch ± 10% |
| Verpolschutz | bis 5 VDC |
| Isolationsspannung | 2500 Vrms |

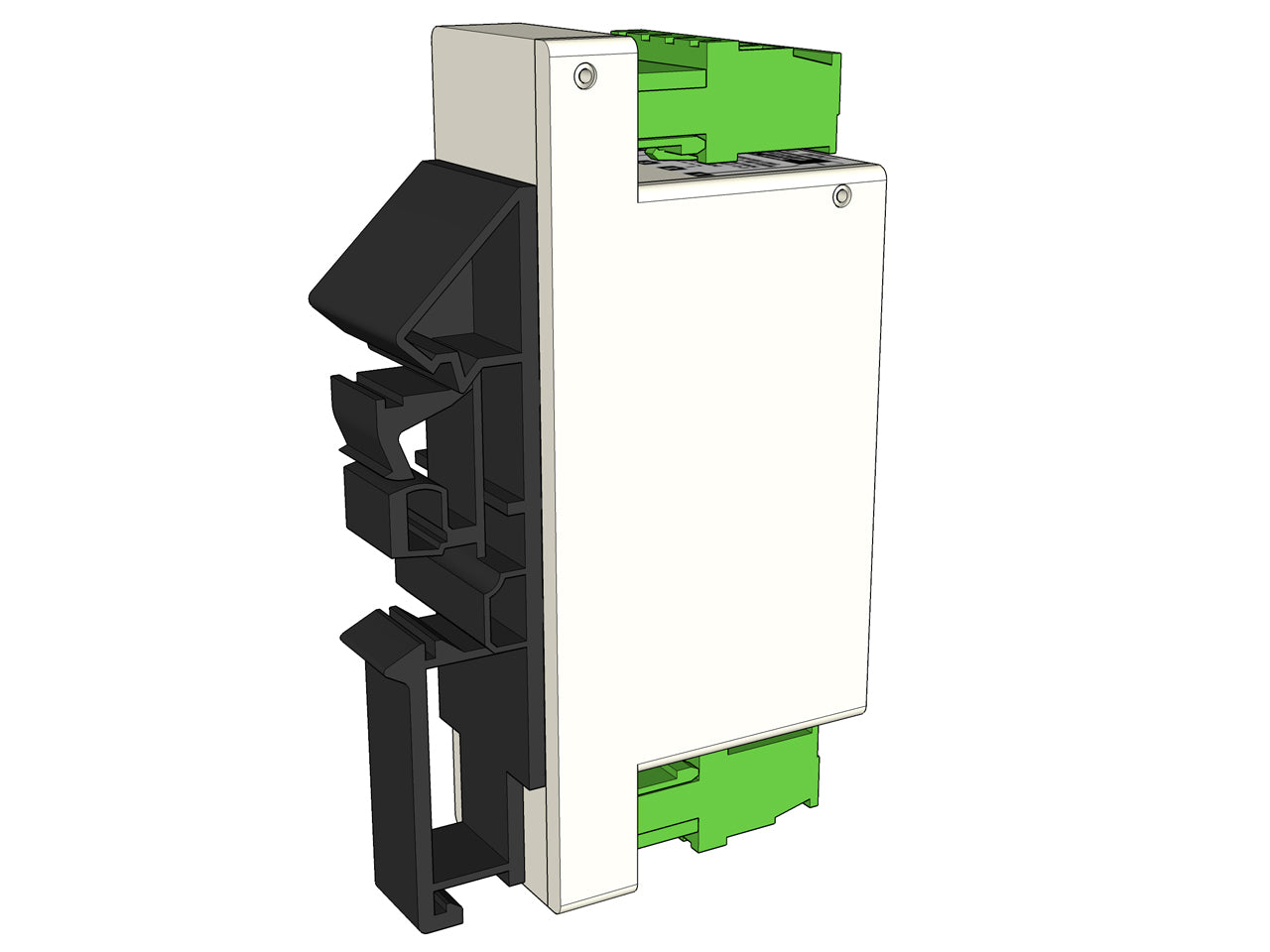

| Einbaulage | beliebig |
| Leitungslänge zu GAVR-Regler | ≤ 8 m |

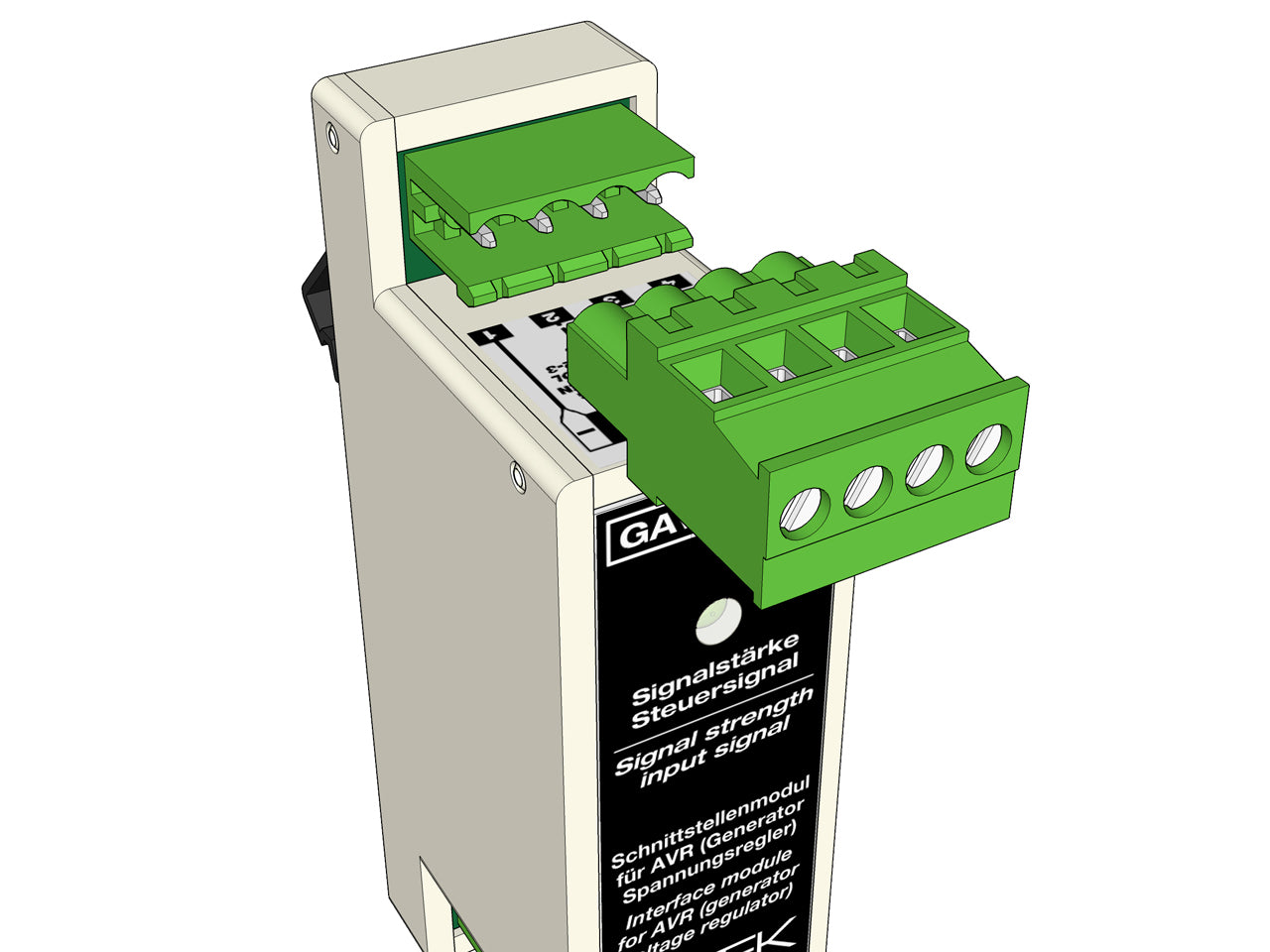

| Anschlusskabel | Litze 2-polig verdrillt |
| Leitungsquerschnitte | 0,2 - 2,0 mm² |
| Schutzart (Klemmen) | IP20 |
| Umgebungstemperatur Umgebungstemperatur | -20 bis +45 °C |
| Luftfeuchtigkeit | < 95% |
| Vibrationsfestigkeit | max. 2G bei 100-2 kHz |

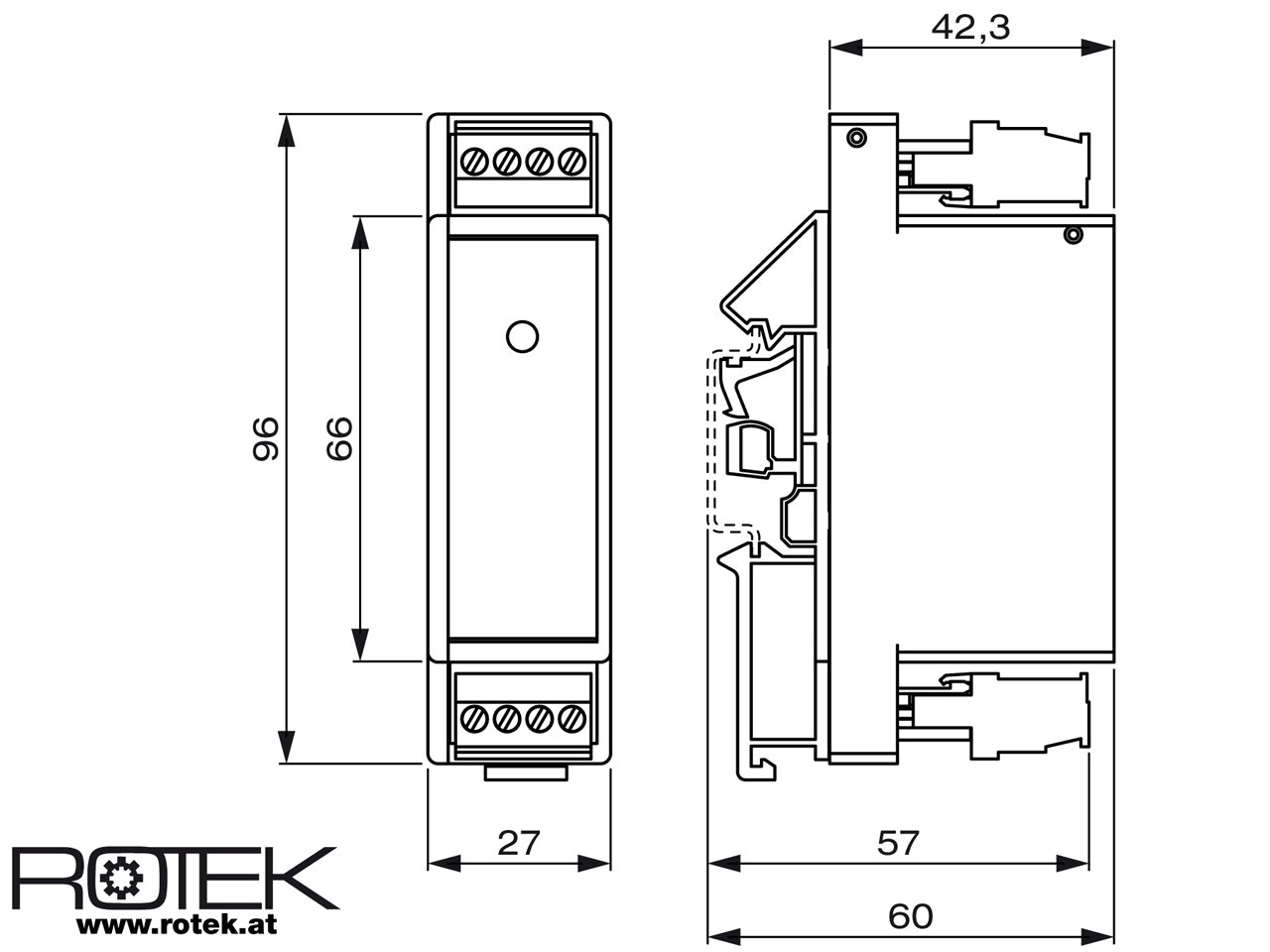

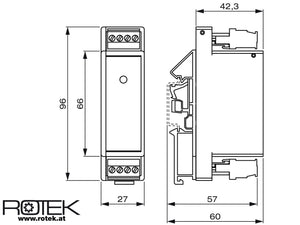

| Abmessungen (BxTxH) | 27 x 60 x 96 mm |
| Gewicht | 115 g |
TARIC: 9032 8900 90
COO: China
Nettogewicht (ohne Verpackung): 0,115 kg
Netto Produktabmessungen (LxBxH): 96 x 60 x 27 mm
Bruttogewicht (ohne Versandverpackung): 0,137 kg
Brutto Produktabmessungen (LxBxH): 115 x 77 x 48 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 0,4 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 250 x 200 x 150 mm
Verwender (Kundenzielgruppe):
Nur für Fachpersonal (speziell ausgebildet und geschult) geeignet
Gebotskennzeichnung:
 | Dies ist ein Ersatzteil - Hinweise im Handbuch der Maschine bzw. des Gerätes für sicheren Umgang mit Ersatzteilen beachten! |
Warnkennzeichnung:
 | Dies ist ein Ersatzteil (Spannungsregler) für einen Generatorteil - korrekte Installation durch Fachpersonal notwendig! |
Gefahrenkennzeichnung:
| (keine) |
