AVR Han Jing HJ5K-220-3P

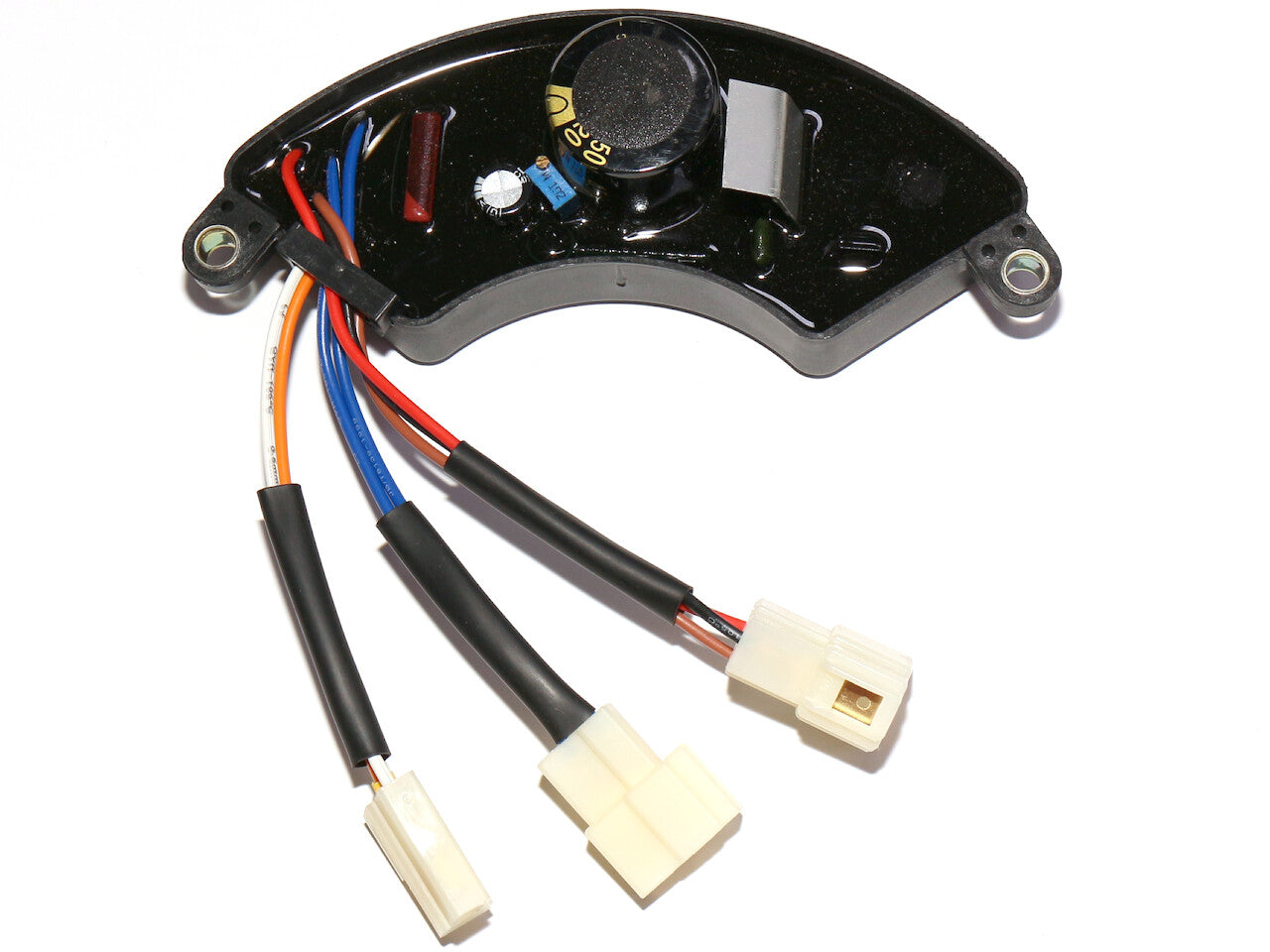

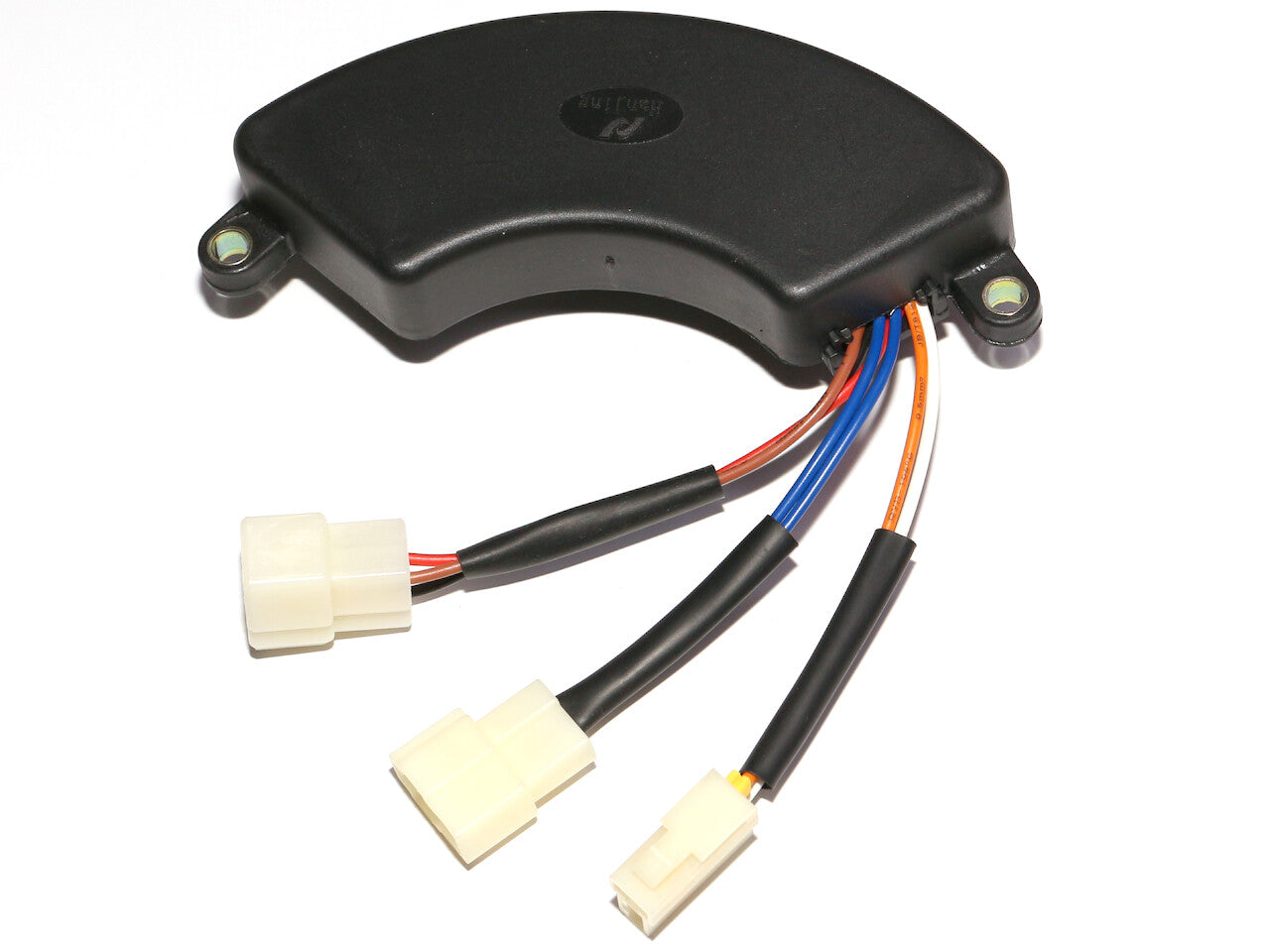

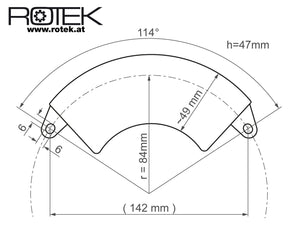

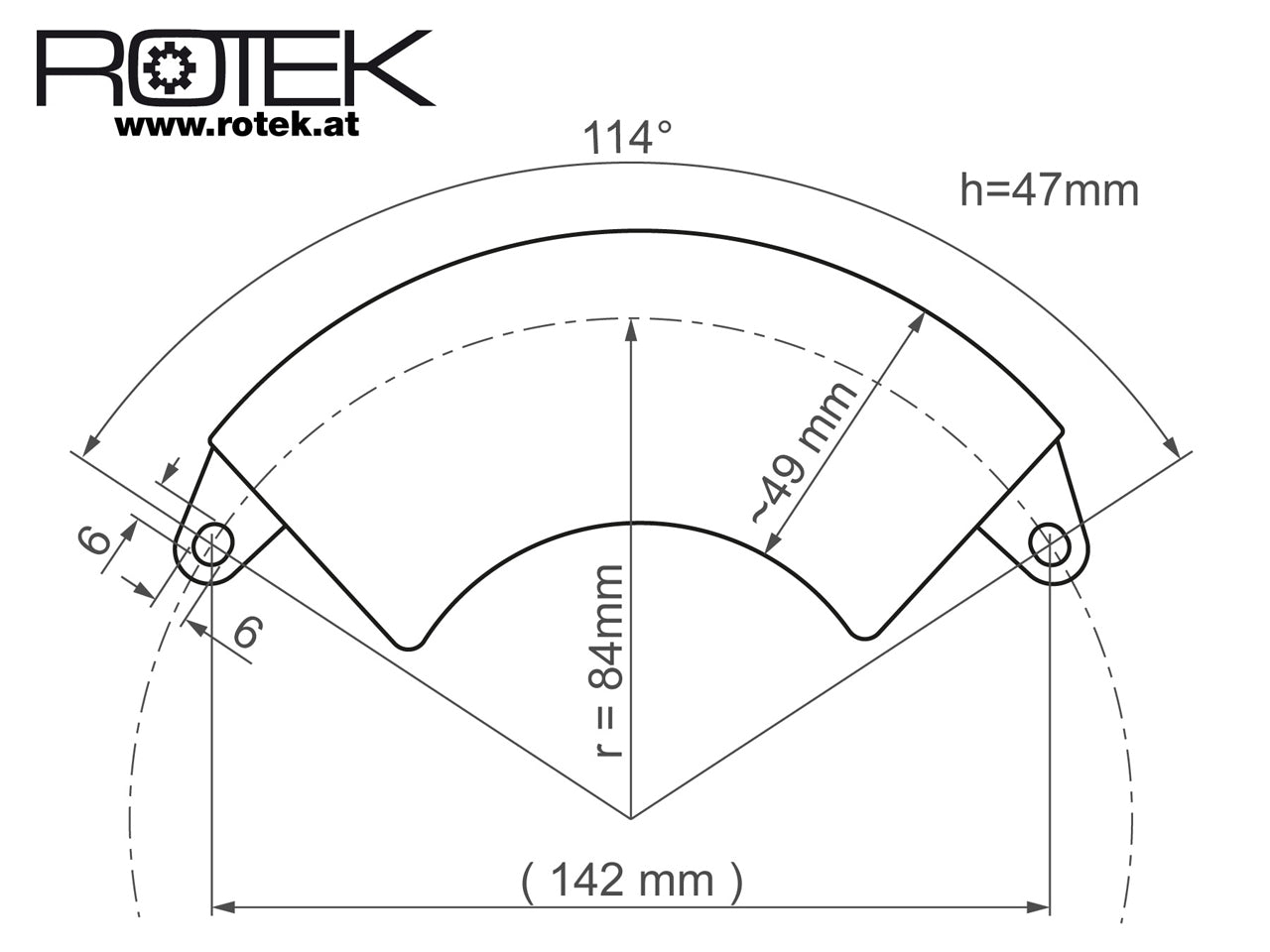

Elektronischer Spannungsregler Han Jing HJ5K-220-3P mit Flachstecker an Messleitungen

Passend zu Rotek Generator:
- GD4SS-3-6000-(5)EB(Z) ab Baujahr BJ2012
- GD4SS-3-6000-(5)EB(Z)-ATS ab Baujahr BJ2012

Bedingt passend zu Rotek Generator (Steckeradaption notwendig s.u.):
- GG4-3-7300-(5)EB(Z)
- GD4-3-6000-(5)EB(Z) ab Baujahr BJ2012
Messleitungen: Das Blockgehäuse muss entfernt und die Flachstecker gegen M6 Rundösen getauscht werden.
Versorgungsspannung: Das 2-polige Blockgehäuse muss gegen ein 4-poliges getauscht werden (von altem AVR verwenden)
Erregerleitungen: Das 2-polige Blockgehäuse muss entfernt werden
Korrekte Ersatzteilnummer: ZSPGEN00423

Bitte Beachten:
Sollte ein Synchrongenerator keine bzw. eine fehlerhafte Spannung produzieren ist nicht sicher, dass der Spannungsregler defekt ist. Dies ist zwar möglich, muß jedoch vor Einbau eines Tausch-Spannungsreglers zweifelsfrei festgestellt werden.
Bei defektem Generator könnte der Tausch-Spannungsregler ebenfalls beschädigt werden - eine solche Beschädigung wird nicht durch die Garantie gedeckt!

Mein Spannungsregler sieht genau gleich aus - der passt doch?
Täglich erreichen uns Kundenanrufe, die Spannungsregler für Fremdgeräte benötigen. Viele dieser Kunden meinen, da der „alte Spannungsregler“ gleich aussieht wie der Ersatz-Spannungsregler, muß dieser somit auch ein passender Ersatz sein - dem ist nicht so!
Weitere Informationen hierzu finden Sie im Merkblatt.

Kabelfarben oder Steckerbelegung passen nicht
Viele Generatorhersteller verwenden zwar die gleichen oder ähnliche AVR Controller, unterscheiden sich jedoch in der Steckerbelegung sowie den Kabelfarben.
In diesem Fall muß die Steckerbelegung und die korrekte Zuordnung der Kabel überprüft werden :

Erregung :
Meist Einzeladern in rot/schwarz oder orange/weiß - diese Adern führen zu den Kohlen, wobei der linke Kohlenanschluß meist mit + belegt ist.

Versorgung :
Der AVR wird über 2 Adern versorgt, meist 2x blau oder 2x gelb. Die Polarität dieser Leitungen ist gleichgültig (Wechselspannung).

Meßleitungen mit einer Meßspannung (meist auf 230V Generatoren) :
2 x Meßleitung, meist in weiss, manchmal auch blau/braun oder rot/braun oder ähnliches. Die Polarität dieser Leitungen ist gleichgültig (Wechselspannung).

Meßleitungen mit drei Meßspannungen (ausschließlich auf 400V Drehstrom Generatoren) :
3 oder 4 x Meßleitung, meist 3 x weiss oder 3 x gelb. + 1 x blau oder schwarz oder andere Farbe oder nicht vorhanden.
Diese 4.te Meßleitung kann, muss beim Ersatzkontroller oder Generator nicht belegt sein - also keine Sorge wenn diese Leitung bei Ihrem Ersatzcontroller oder Generator fehlt ! Die Polarität dieser Leitungen ist gleichgültig (Wechselspannung).

Sollten die mitgelieferten Steckerhülsen nicht passen, so können Sie die Kontakte durch zurückdrücken der Widerhaken an den Kontaktfedern aus dem Steckergehäuse herausnehmen und in die alten, vorhandenen Steckerhülsen einführen, sodaß eine korrekte Belegung gewährleistet ist.
