Stamford MX321 , Spannungsregler AVR für PMG Generatoren, 190-264V Sensing, 3A DC, Netzparallelbetrieb
Abholverfügbarkeit konnte nicht geladen werden
- Meßspannung 190-264V , 2 oder 3-Phasig, 50/60Hz
- kompatibel zu MX341, jedoch etwas genauer und stärker
- PMG Generatoreingang 170-220VAC, 3-Phasig, 3-wire, 3A/Phase, 100-120Hz nominal
- Errerstrom 3.7A cont. / 6A für 10 Sekunden
- Erregerspannung max. 120VDC
- Netzparallelbetrieb mit cos. Phi Reglern möglich
- Parallelbetrieb von Generatoren mit Droop möglich

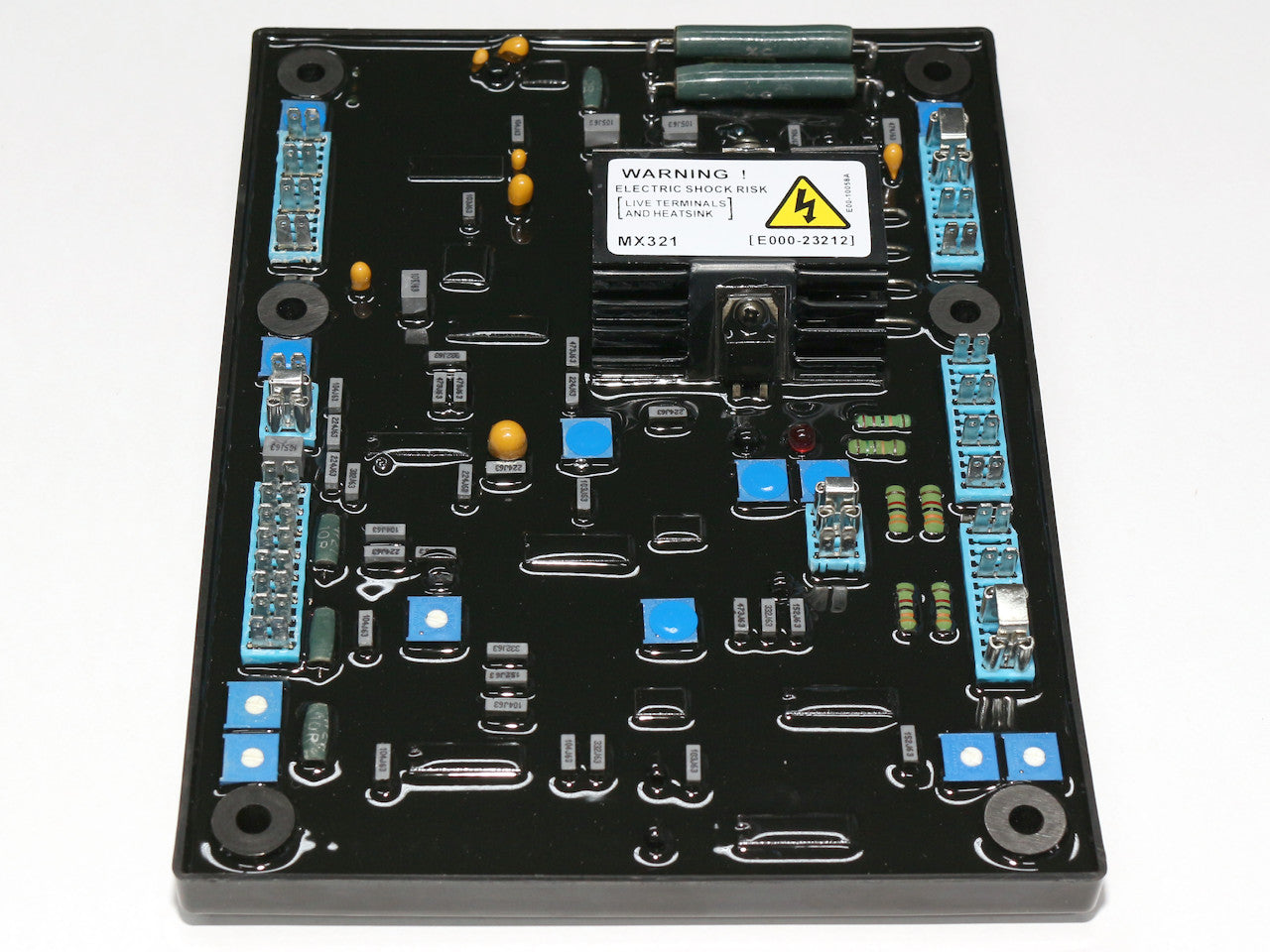

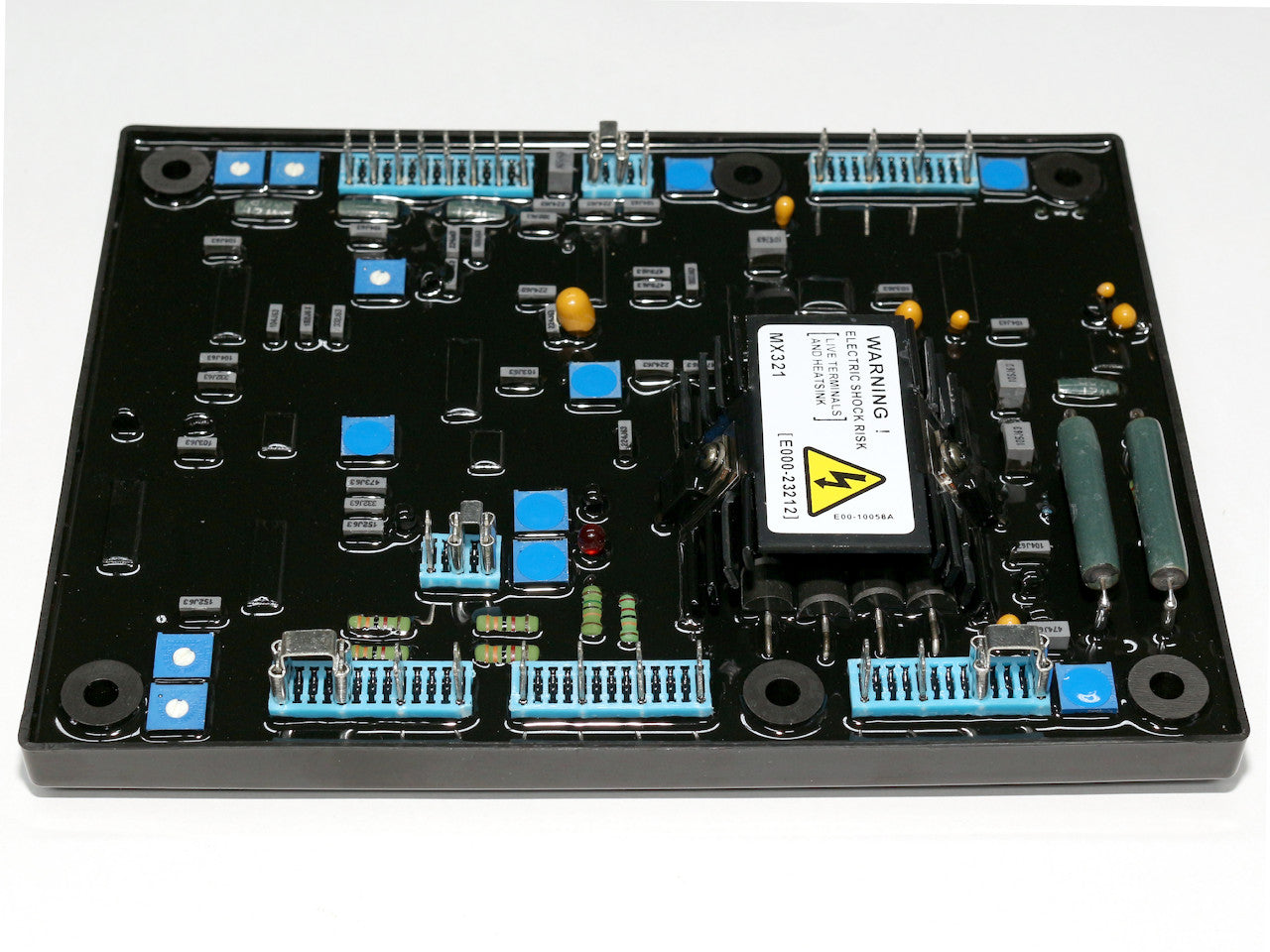

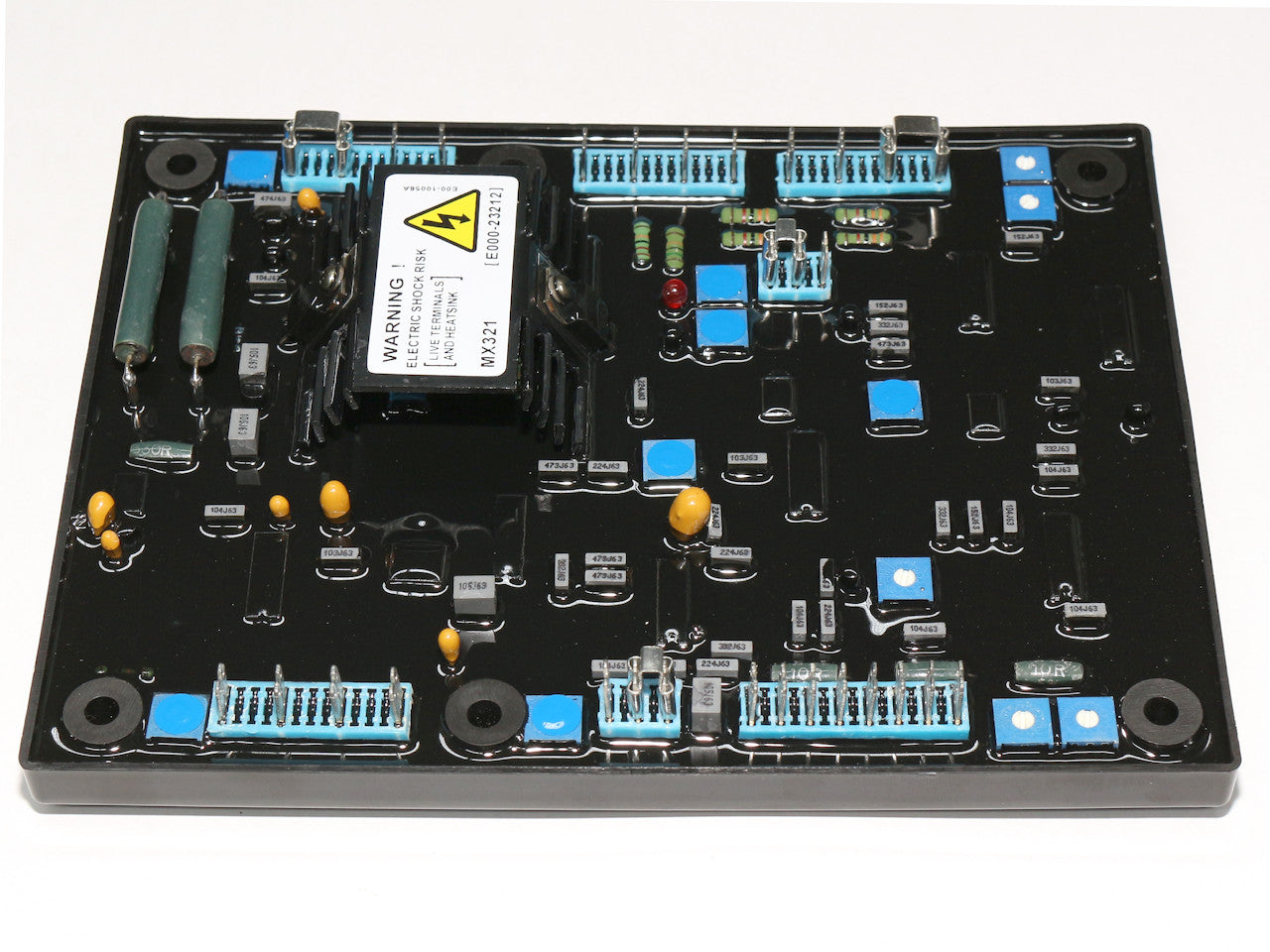

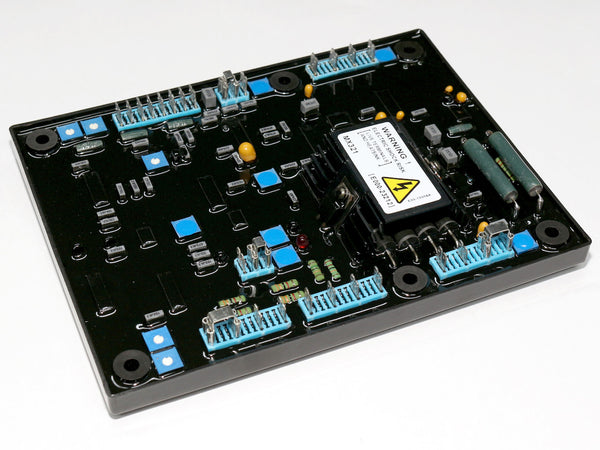

Der MX321 ist ein Spannungsregler mit 3-phasiger Spannungsmessung für bürstenlose Generatoren.
Die Versorgung des Spannungsreglers erfolgt über einen 3-phase PMG Generator - dies ermöglicht hohe Kurzschlußströme und eine gute Isolation gegenüber Störspannungen und nicht lineare Effekte.
Der Spannungsregler kann mit einer Steuerspannung von +/-5V angesteuert werden (z.Bsp. Zur Cos. Phi Regelung, Netzparallelbetrieb)
Der Quadratureingang ermöglicht die parallelisierung mit anderen gleichartig ausgestatteten Generatoren.
Meßspannung 190-264V , 2 oder 3-Phasig, 50/60Hz
PMG Generatoreingang 170-220VAC, 3-Phasig, 3-wire, 3A/Phase, 100-120Hz nominal
Errerstrom 3.7A cont. / 6A für 10 Sekunden
Erregerspannung max. 120VDC
Softstart
externe Spannungsregulierung +/- 10%
Unterfrequenzschutz
Analogeingang für Cos-phi Regler +/-5V DC
Quadratureingang (um Generatoren parallel zu schalten)
Überspannungsschutz
Übererregungsschutz
| Rotek Artikel Nr. | ZSPGEN00199 |
| EAN/GTIN13 | 9009970017132 |
| Meßspannung | 190-264 VAC / 50/60 Hz, 2 oder 3-Phase |
| Versorgung über PMG | 170-220VAC, 3Phase, 3-wire, 3A/phase, 100-120Hz nominal |
| Erregerspannung | max. 120V DC |
| Erregerstrom | 3.7A dauerhaft, 6A für 10 Sekunden |
| Läuferwiderstand | minimal 15 Ohm |
| Regulation | +/- 0.5% RMS bei 4% Drehzahlabweichung der Antriebsmaschine |
| Thermische Drift | 0.02% pro °C AVR Umgebungstemperatur |
| Softstart Rampe | 0.4 - 4 Sekunden |
| typische Sprungantwort | AVR Ansprechzeit 10ms, Feld auf 90% 80ms, Spannung auf 97% 300ms |
| Unterfrequenzschutz | 95% der Nennfrequenz |
| Analogeingang | +/-5V, Empfindlichkeit 1V für 5% Ausgangsspannung |
| Quadratur Droop Eingang | 10 Ohm Bürde, 0.22A für 5% Droop, max. 0.33A |
| Überspannungsschutz | ab 300V Ausgangsspannung |
| Übererregungsschutz | Einstellpunkt 75V, 8-15 Sekunden Delay |
| Trimmer | 5k, 1W, +/-10% |
| Eigengewicht | 600 g |
TARIC: 9032 8900 90
COO: China
Nettogewicht (ohne Verpackung): 0,53 kg
Netto Produktabmessungen (LxBxH): 203 x 153 x 40 mm
Bruttogewicht (ohne Versandverpackung): 0,6 kg
Brutto Produktabmessungen (LxBxH): 220 x 160 x 50 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 1 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 250 x 200 x 150 mm
