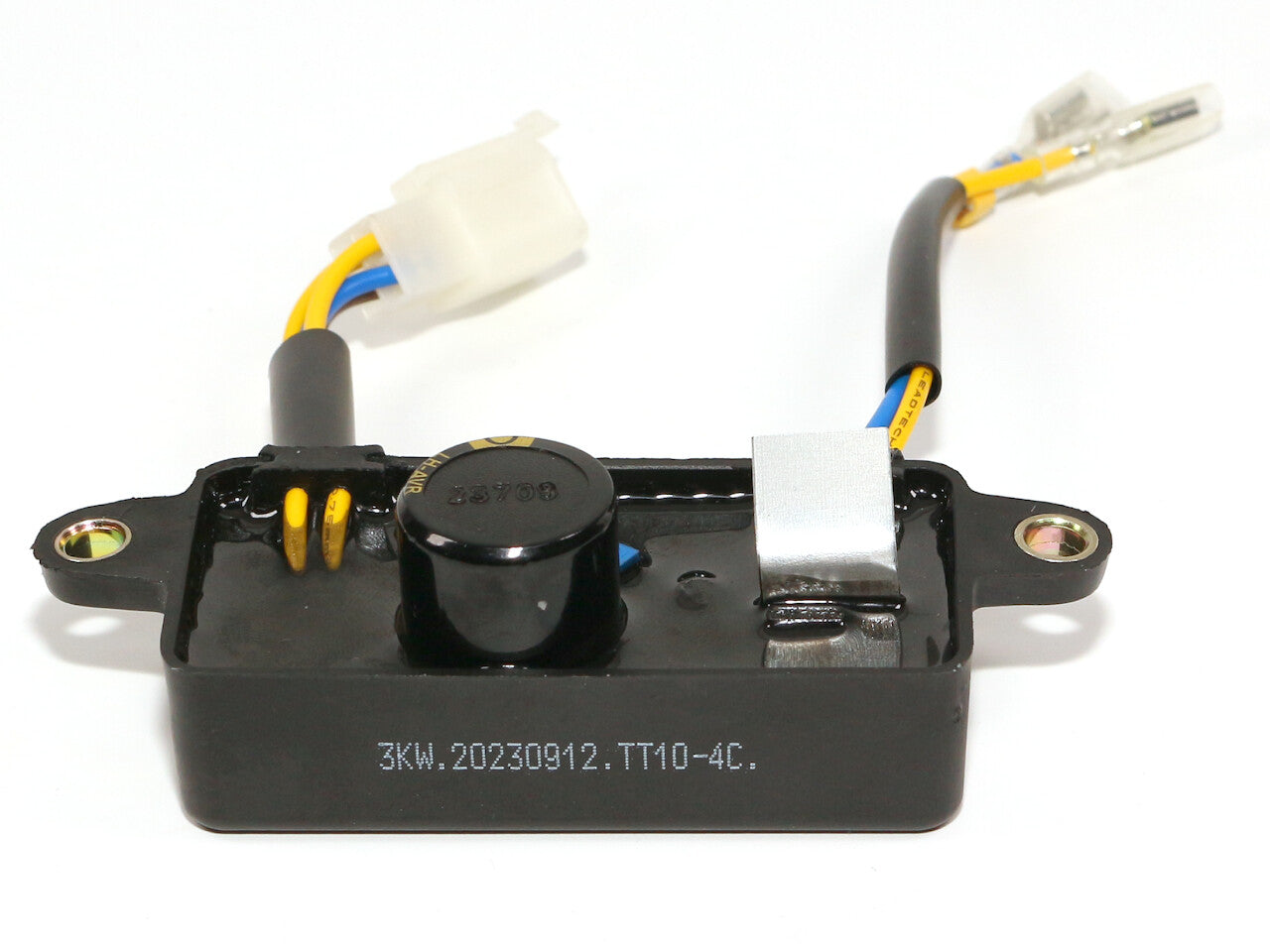

AVR LiHua 3KW.TT10-4C

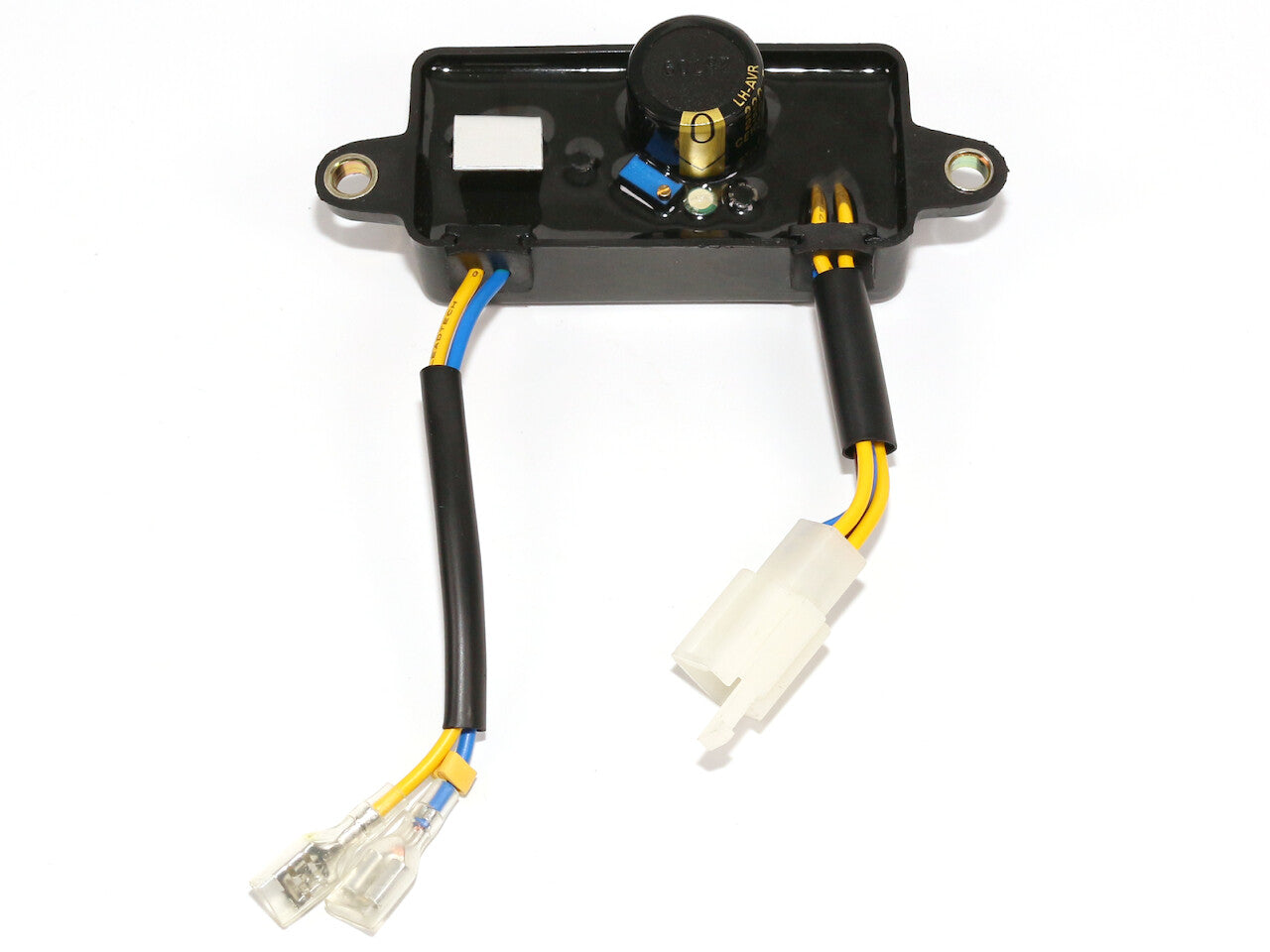

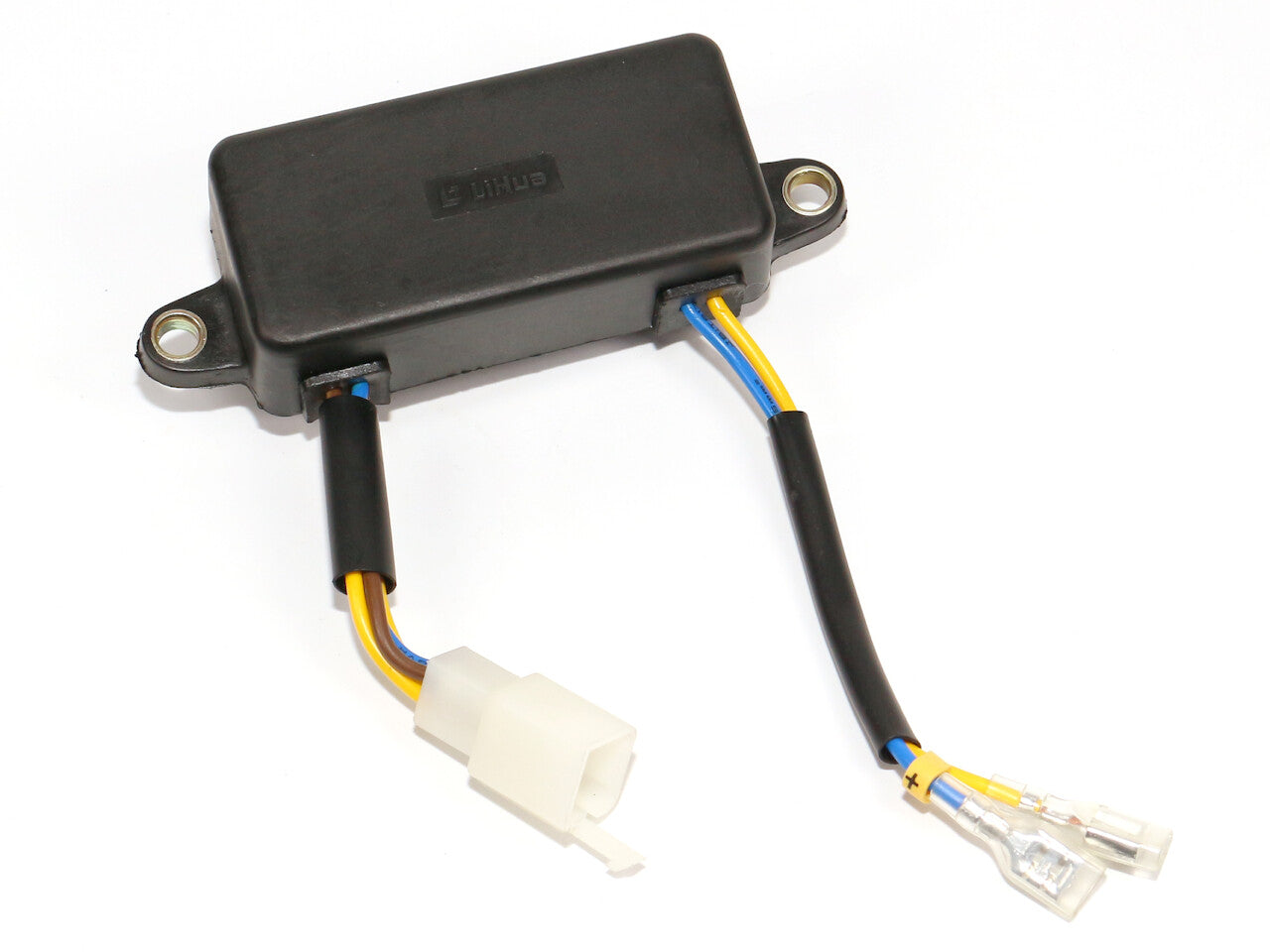

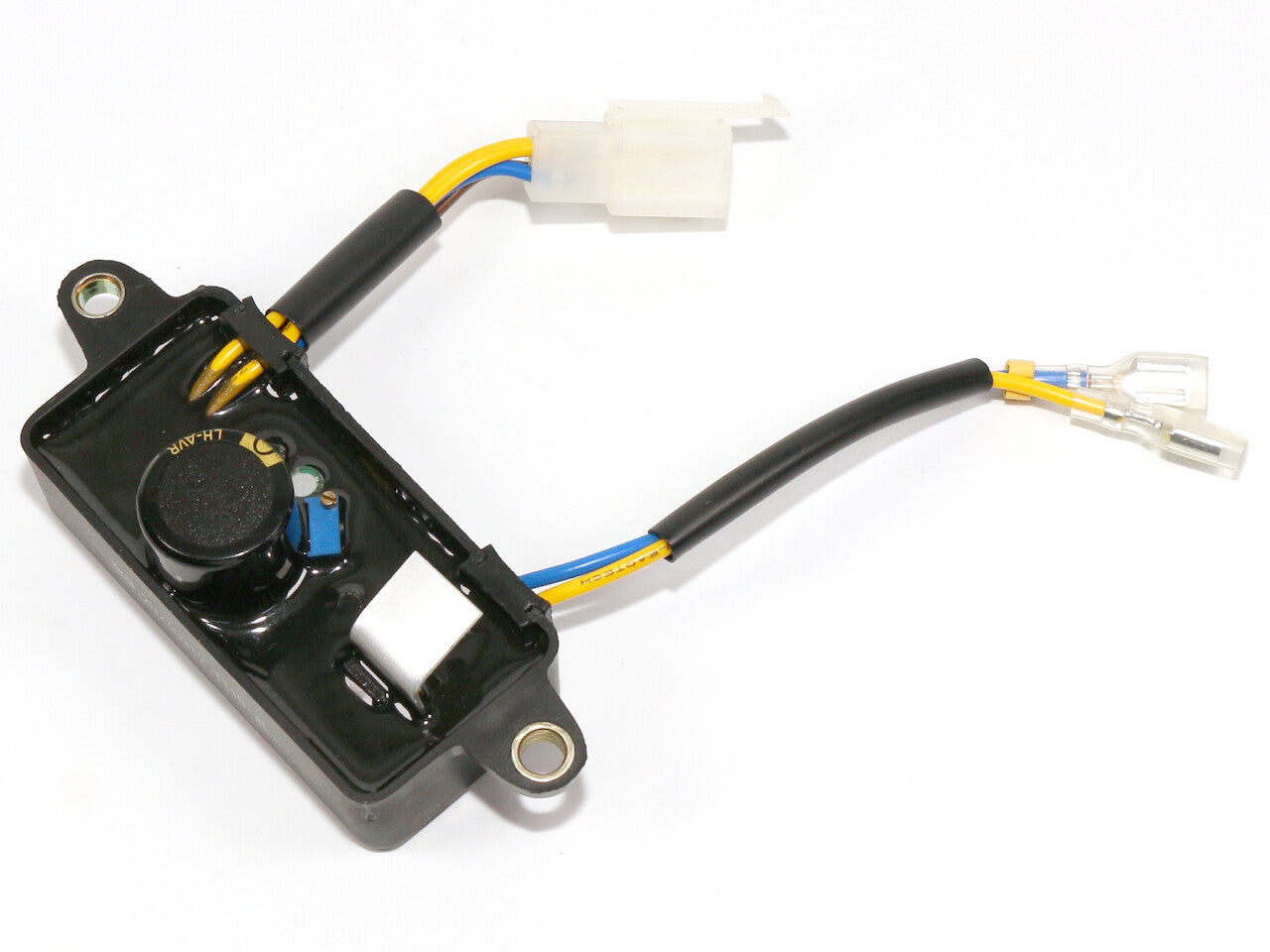

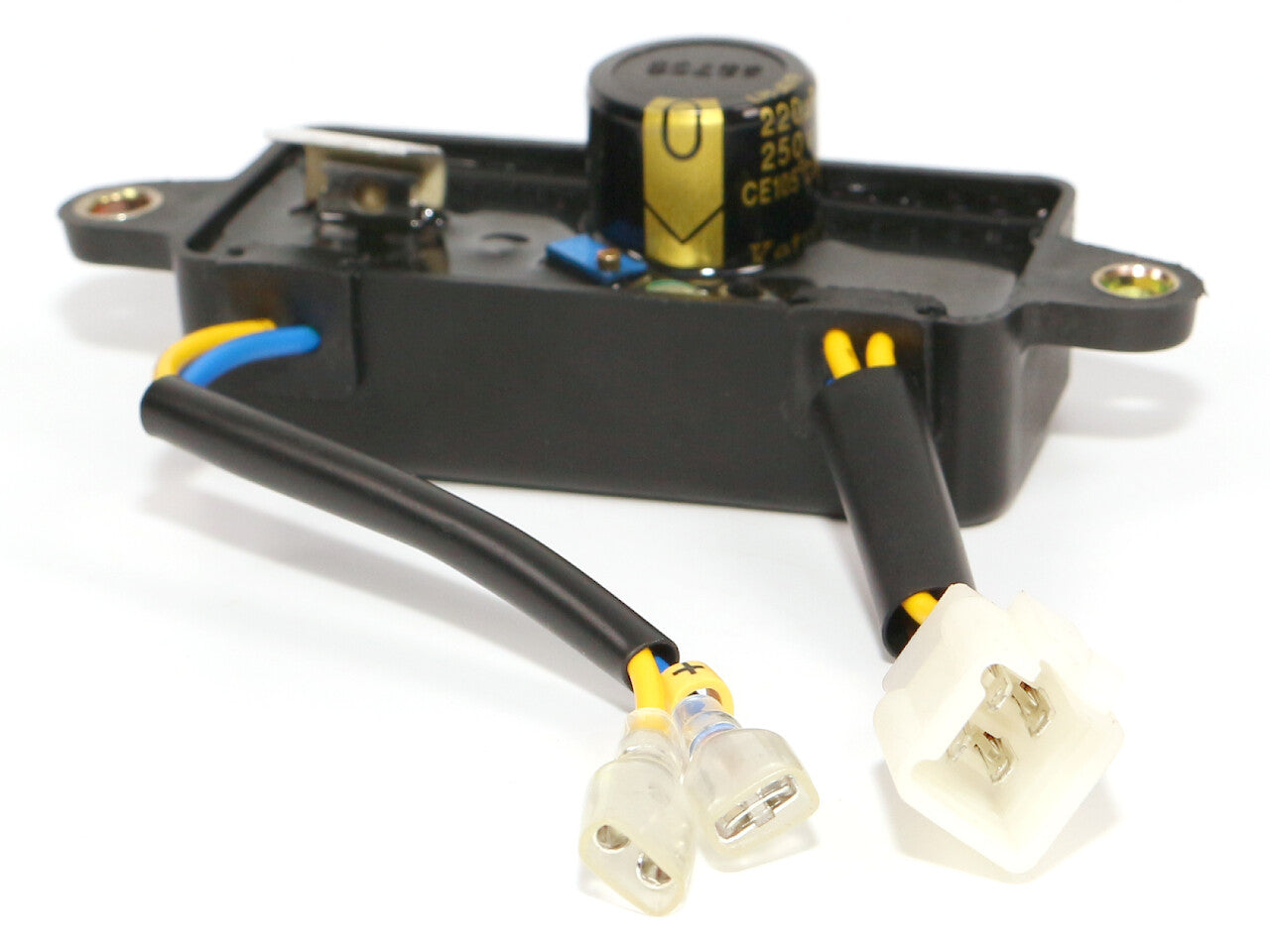

Elektronischer Spannungsregler LiHUA TT10-4C

Die Bezeichnung 2KW... 3KW... Ist etwas irreführend - da der Spannungsregler ja nur die Spannung des Generators ausregelt und eigentlich von der Ausgangsleistung nichts weiss. Wichtig ist nur das der erforderliche Erregerstrom aufgebracht werden kann.
Daher können die Typen 2KW... 3KW.... Durchaus auch auf Generatoren mit höherer Ausgangsleistung verbaut werden.

Bedingt passend zu Rotek Generator (Steckeradaption notwendig s.u.):
- GG4-1A-3300-H(Z) Baujahr 2008-2011
- GG4-1A-3400-H(Z) Baujahr 2012-laufend
- GD4-1A-3300-EB(Z) Baujahr 2008-2011
Die 4 Stk. 2,8mm Flachstecker der Versorgungs- und Messleitungen müssen für obige Geräteserien gegen Flachstecker 6,35mm getauscht werden! Verbaut sind 2,8mm Flachstecker.

Elektrisch kompatibel zu:
- GTDK AVR3-1I4AH
- D.Sheng DS5358-5D
- Lihua TT08/TT10
- Han Jing HJ-2.8KW18-P

Bitte Beachten:
Sollte ein Synchrongenerator keine bzw. eine fehlerhafte Spannung produzieren ist nicht sicher, dass der Spannungsregler defekt ist. Dies ist zwar möglich, muß jedoch vor Einbau eines Tausch-Spannungsreglers zweifelsfrei festgestellt werden.
Bei defektem Generator könnte der Tausch-Spannungsregler ebenfalls beschädigt werden - eine solche Beschädigung wird nicht durch die Garantie gedeckt!

Mein Spannungsregler sieht genau gleich aus - der passt doch?
Täglich erreichen uns Kundenanrufe, die Spannungsregler für Fremdgeräte benötigen. Viele dieser Kunden meinen, da der „alte Spannungsregler“ gleich aussieht wie der Ersatz-Spannungsregler, muß dieser somit auch ein passender Ersatz sein - dem ist nicht so!
Weitere Informationen hierzu finden Sie im Merkblatt.

Kabelfarben oder Steckerbelegung passen nicht
Viele Generatorhersteller verwenden zwar die gleichen oder ähnliche AVR Controller, unterscheiden sich jedoch in der Steckerbelegung sowie den Kabelfarben.
In diesem Fall muß die Steckerbelegung und die korrekte Zuordnung der Kabel überprüft werden :

Erregung :
Meist Einzeladern in rot/schwarz - diese Adern führen zu den Kohlen, wobei der linke Kohlenanschluß meist mit + (rot) belegt ist.

Versorgung :
Der AVR wird über 2 Adern versorgt, meist 2 x blau, 2 x violett oder selten 2 x gelb. Die Polarität dieser Leitungen ist gleichgültig (Wechselspannung).

Meßleitungen mit einer Meßspannung (meist auf 230V Generatoren) :
2 x Meßleitung, meist in weiss, manchmal auch blau/braun oder rot/braun oder ähnliches. Die Polarität dieser Leitungen ist gleichgültig (Wechselspannung).

Meßleitungen mit drei Meßspannungen (ausschließlich auf 400V Drehstrom Generatoren) :
3 oder 4 x Meßleitung, meist 3 x weiss oder 3 x gelb. + 1 x blau oder schwarz oder andere Farbe oder nicht vorhanden.
Diese 4.te Meßleitung kann, muss beim Ersatzkontroller oder Generator nicht belegt sein - also keine Sorge wenn diese Leitung bei Ihrem Ersatzcontroller oder Generator fehlt ! Die Polarität dieser Leitungen ist gleichgültig (Wechselspannung).

Sollten die mitgelieferten Steckerhülsen nicht passen, so können Sie die Kontakte durch zurückdrücken der Widerhaken an den Kontaktfedern aus dem Steckergehäuse herausnehmen und in die alten, vorhandenen Steckerhülsen einführen, sodaß eine korrekte Belegung gewährleistet ist.
