1 Stk. SAE Flanschplatte für SAE11.5 und Montagelochkreis 125mm
Abholverfügbarkeit konnte nicht geladen werden
- Passend für SAE11.5 Motorflansch
- Passend für BBW-Serie ab 34kW (Montagelochkreis 125mm)
An Generatoren mit SAE-Flansch sind mehrere Adapterplatten verbaut, welche den Rotor mit dem SAE-Flansch der Schwungscheibe verbinden.
Passend zu folgenden Rotek Generatortypen:
- BBW-034-224-SAE3-PMG
- BBW-058-224-SAE-PMG
Nicht passend für die Sonderausführung BBW-034-224-SAE4-PMG (Montageflansch SAE4/SAE7.5).
Üblicherweise sind bei dieser Bauform 3 Stk. dieser Platten verbaut - 1 Stk. dieses Artikels entspricht einer Platte!
Standardaufbau für SAE11.5 Ausführung:
> Rotor
> 1 Stk. Distanzscheibe D150mm, Stärke 1mm - siehe Ersatzeilnr. ZSPGEN00464
> 3 Stk. dieser SAE11.5 Flanschplatte (3x diese Ersatzteilnr. ZSPGEN00369)
Die Schrauben sind im Zuge der Montage mit mittelfestem Schraubenkleber einzukleben!

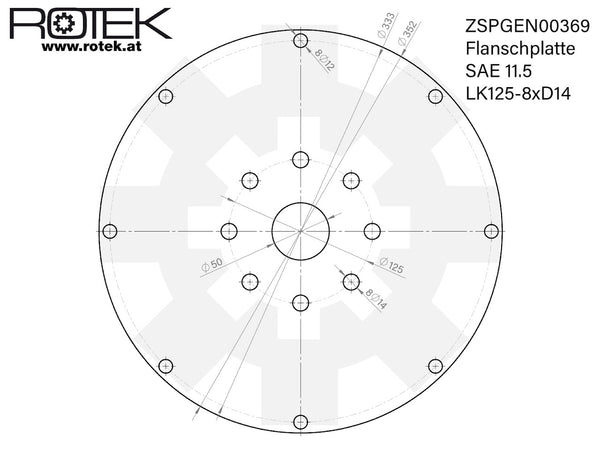

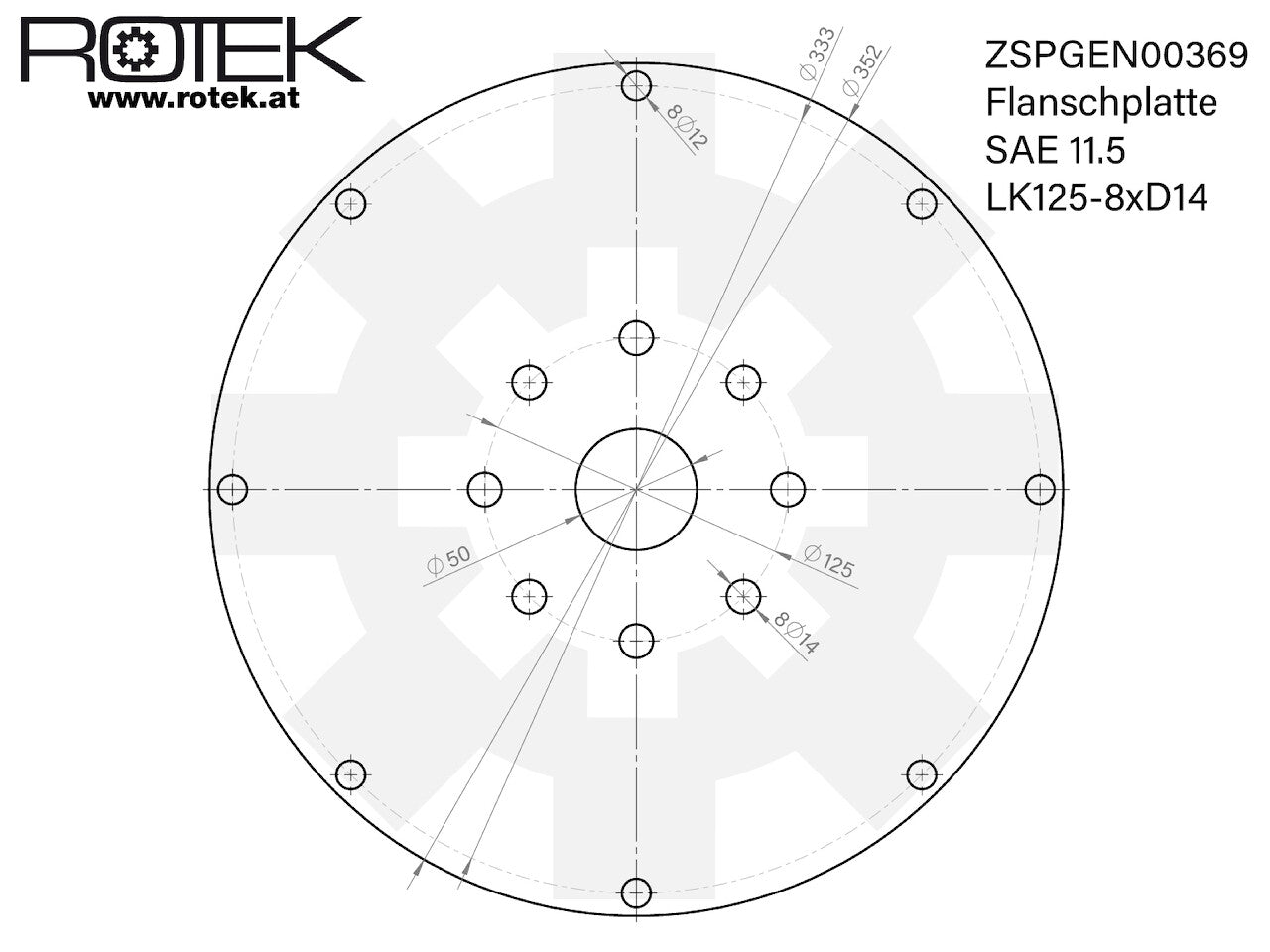

| Rotek Artikel Nr. | ZSPGEN00369 |
| EAN/GTIN13 | 9009970026332 |
| Motorseitig passend für | SAE11.5 |
| Aussendurchmesser | 352 mm |
| Aussenlochkreis | 333 mm 8x d12 mm für M10 bzw. 3/8"-16UNC Verschraubung |
| Rotorseitig (Generatorseitig) passend für | BBW-034-224-SAE3-PMG BBW-058-224-SAE-PMG |
| Innenlochkreis | 125 mm 8x d14 mm für M12 Verschraubung |
| Innendurchmesser | 50 mm |
| Stärke | 1,5 mm |
| Material | Stahlblech unbehandelt 1.0037 (St37) |
| Eigengewicht | ca. 0,9 kg |
TARIC: 7326 9098 90
COO: China
(keine)
Nettogewicht (ohne Verpackung): 0,9 kg
Netto Produktabmessungen (LxBxH): 352 x 352 x 2 mm
Bruttogewicht (ohne Versandverpackung): 0,9 kg
Brutto Produktabmessungen (LxBxH): 352 x 352 x 2 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 1,1 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 400 x 370 x 10 mm
