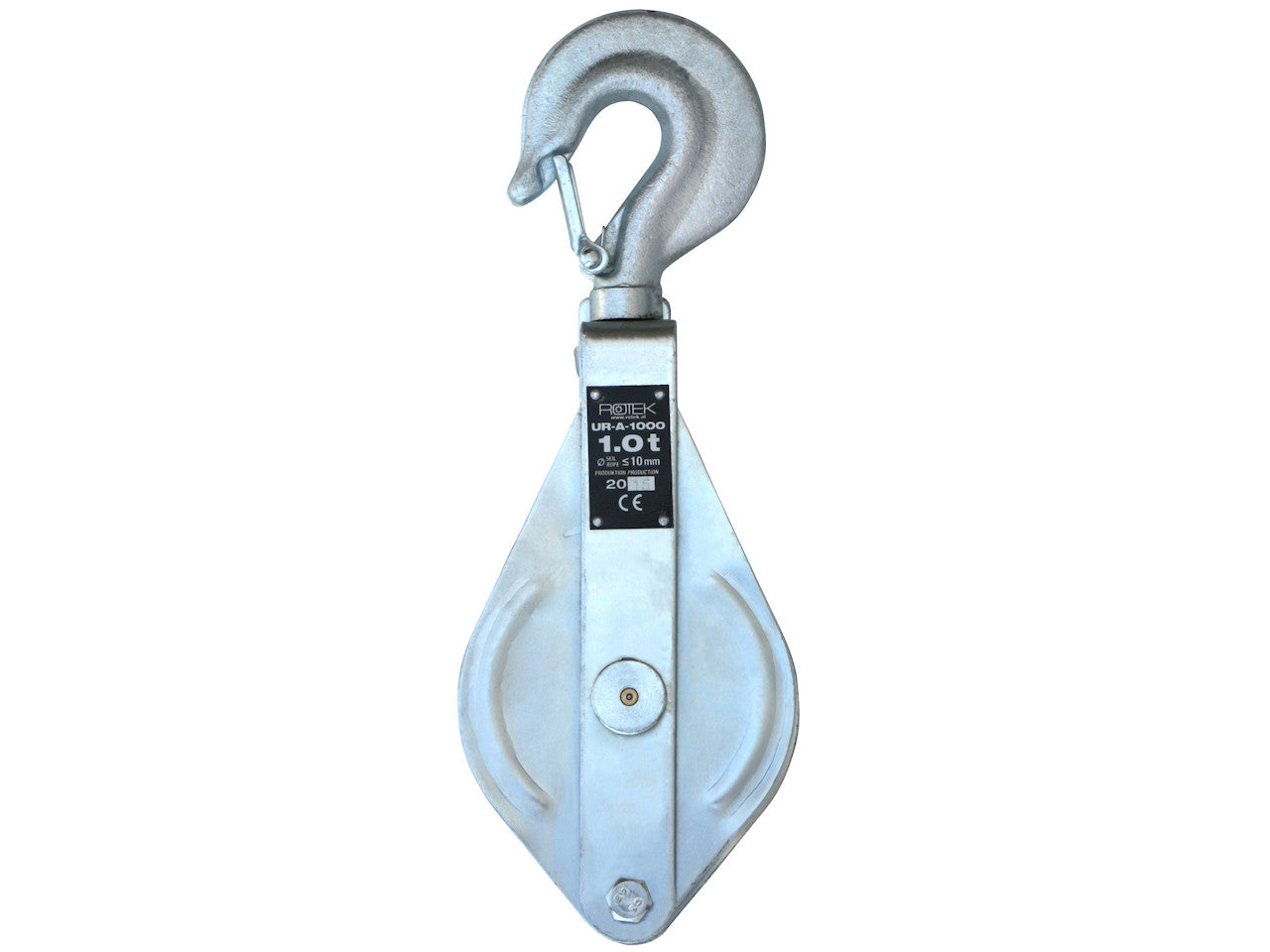

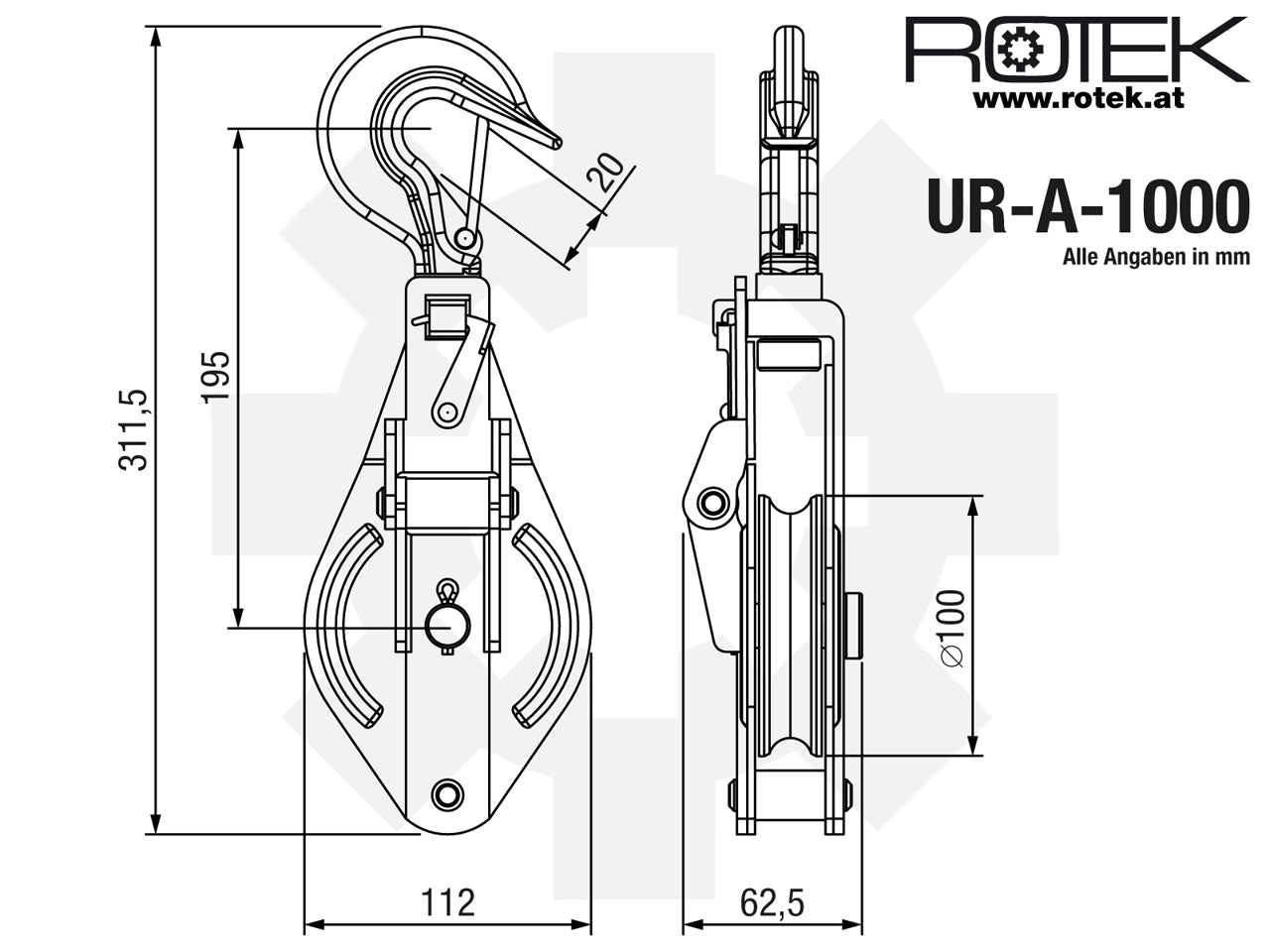

UR-A-01000

Mittels Umlenkrollen kann die Seilführung eines Seilzuges verändert bzw. die Kraftaufteilung geändert werden.

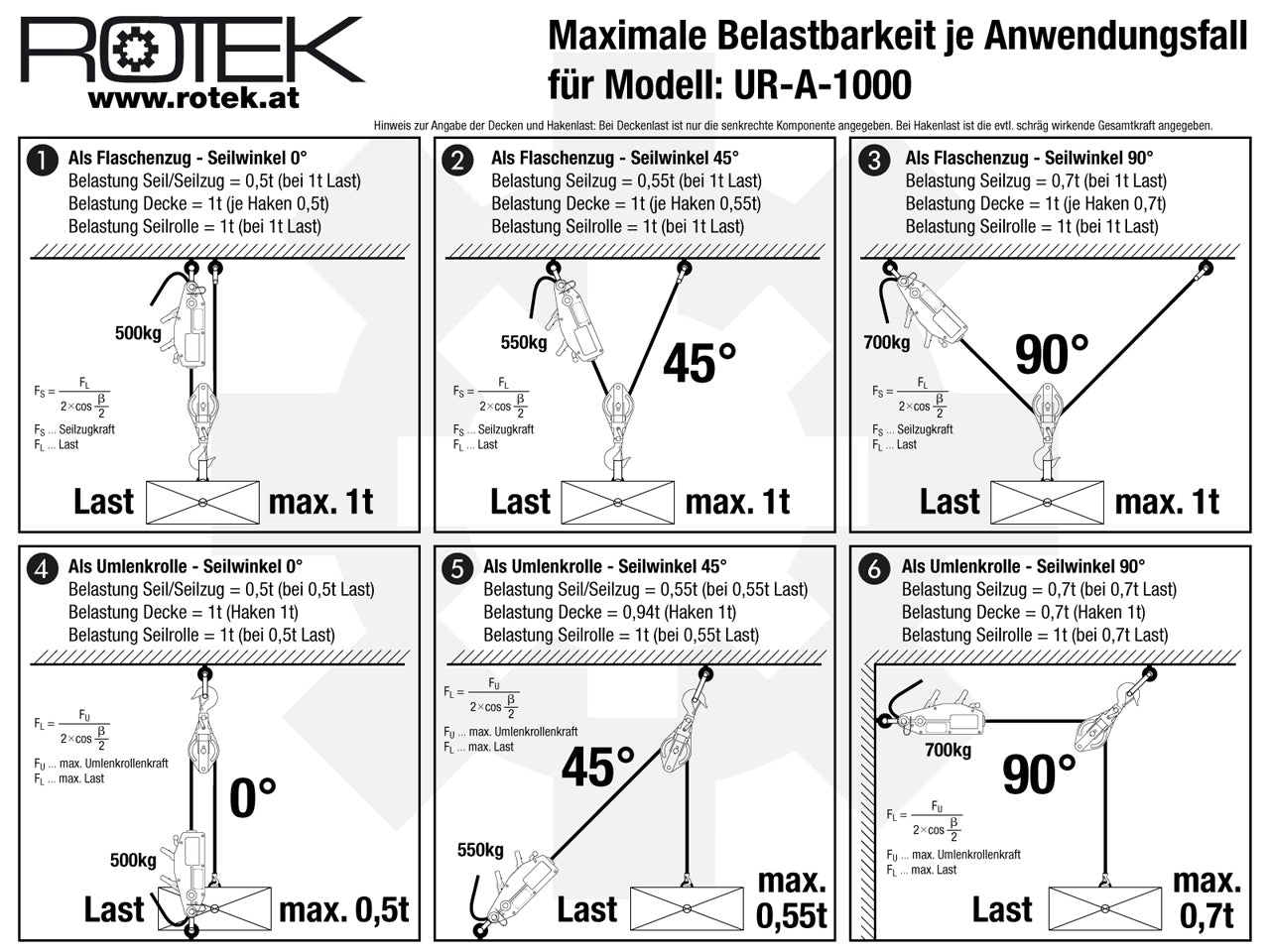

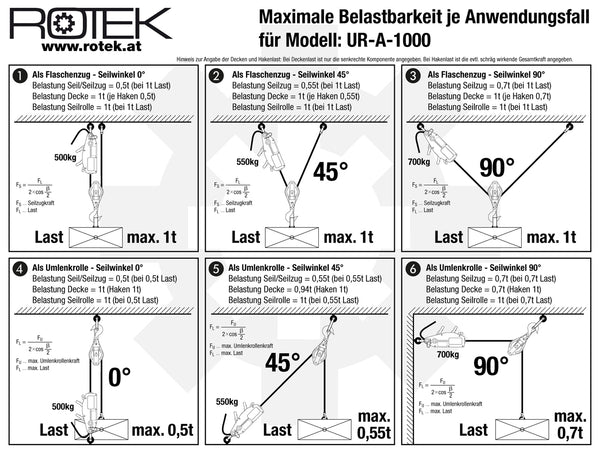

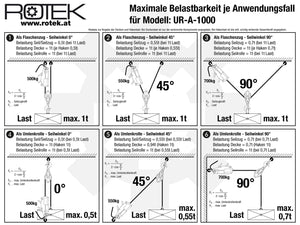

Die dabei mögliche maximale Belastung hängt von der Verwendungsart und dem Seilwinkel ab.(siehe Diagramm)

Anwendung:

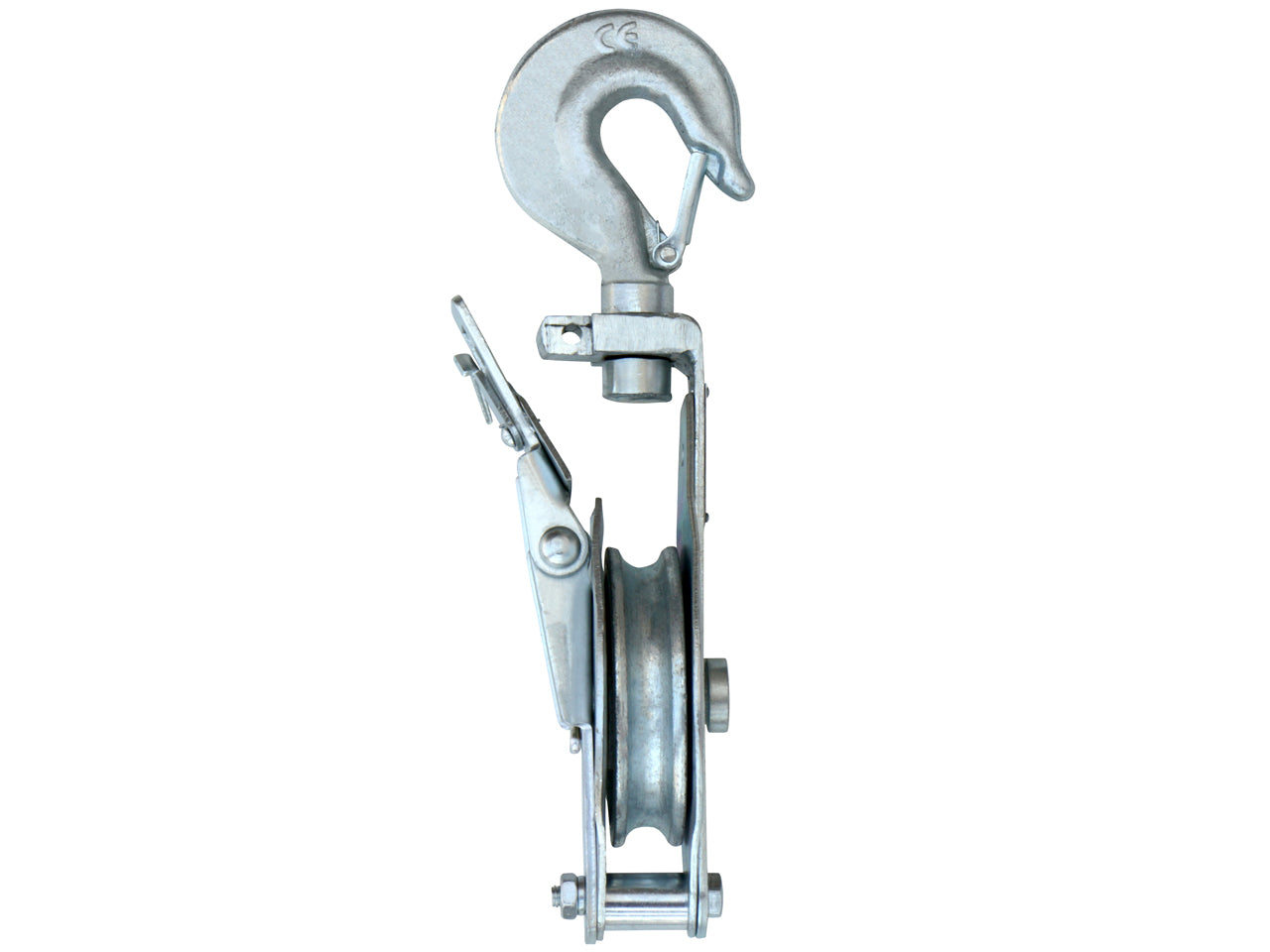

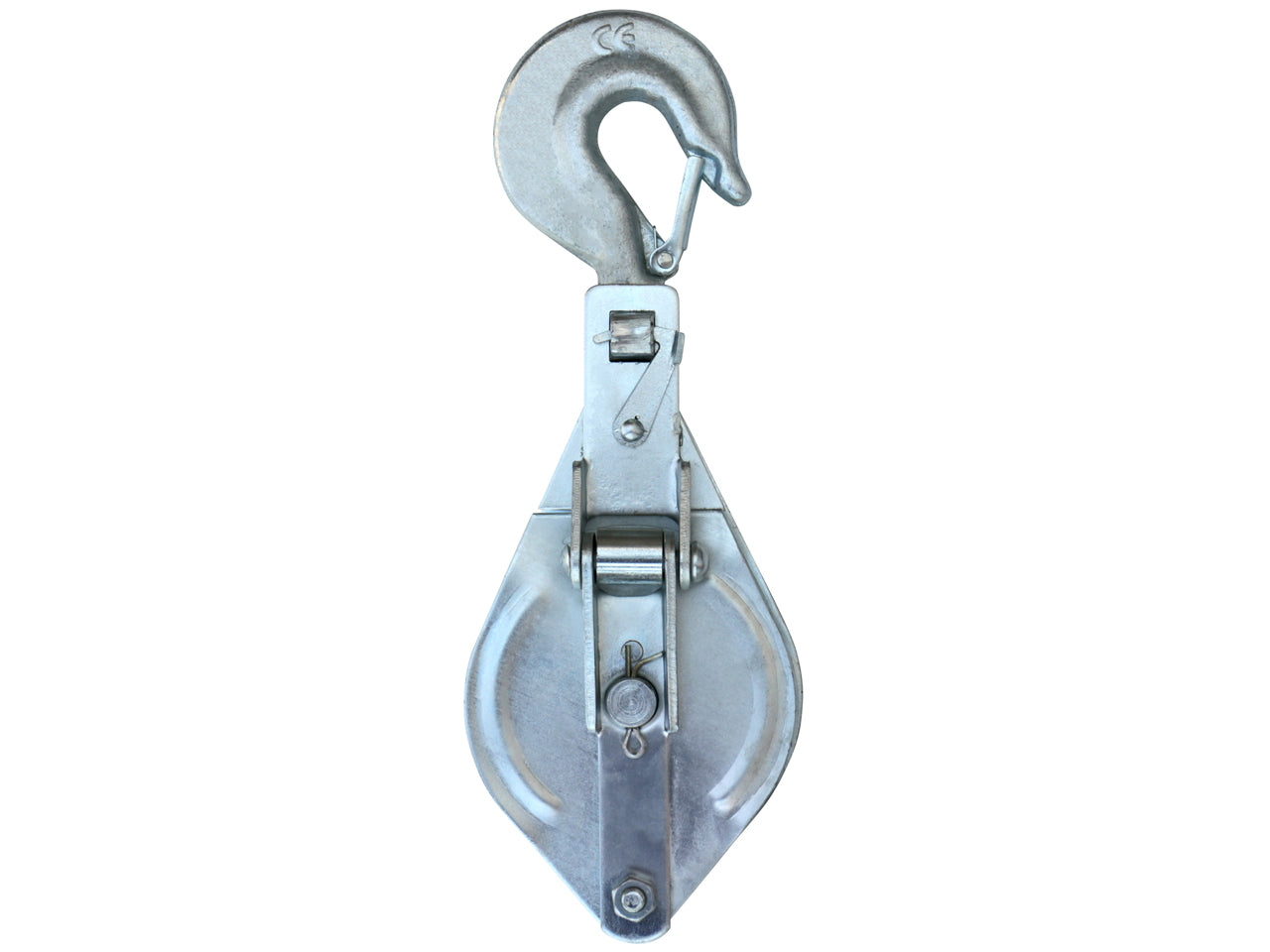

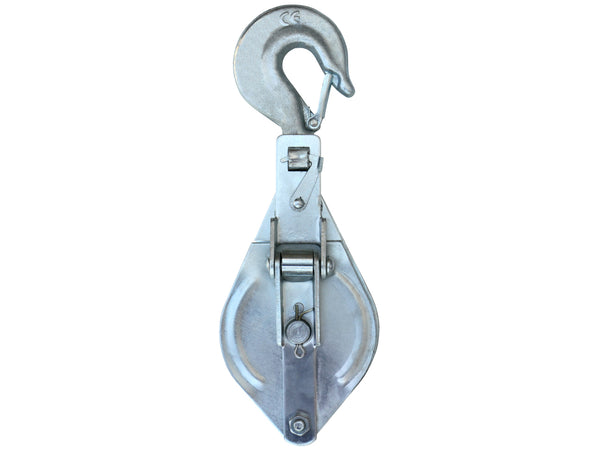

Die Seilrolle ist mit einem Seitendeckel zum Öffnen versehen. Ziehen Sie den Sicherungshebel zurück, öffnen Sie den Seitendeckel und legen Sie das Seil ein. Seitendeckel schließen und Sicherungshebel vollständig einrasten lassen. Mit dem drehbaren Haken am Befestigungspunkt fixieren, darauf achten, dass die Sicherungsklappe des Hakens vollständig schließt. Weitere Hinweise siehe Datenblatt.

Die Seilrolle muss vor der Verwendung über den Schmiernippel gefettet werden.

Die Bruchlast beschreibt die Kraft, ab der ein Gegenstand versagt und gilt für ein ruhendes System, also ein System in dem keine Bewegung stattfindet.
Beim Auffangen von Lasten (z.Bsp. ein Baum der ins Rutschen gekommen ist, oder eine Last welche in das Seil fällt) treten Kräfte auf, die ein vielfaches
des Eigengewichtes der Last betragen können.
Eine Bruchlast von vier Tonnen bedeutet also, daß die Umlenkrolle eine Last mit vier Tonnen gerade noch halten, diese aber nicht auffangen kann wenn diese im Fallen/Rutschen ist.

Die zulässige Nennlast/Traglast liegt deshalb immer weit unter der Bruchlast !

Die Bruchlast wurde in einem genormten Testverfahren ermittelt und ist somit ein Laborwert. Durch Beschädigungen sowie durch abweichende Umweltbedingungen (z.Bsp. große Kälte) kann sich dieser Wert verringern.

Nennlast / Traglast
Die zulässige Nennlast ist jenes Gewicht, welches maximal auf ein Fördermittel aufgebracht werden darf.
Die Nennlast ist bei einer Umlenkrolle jene Last, welche auf den Lasthaken wirkt.
Für Umlenkrollen welche als Hebezeug verwendet werden, beträgt die zulässige Nennlast 1/4 der Bruchlast. (EN 13157:2004)

Die Umlenkrolle kann prinzipiell auf zwei Arten verwendet werden :

1 - die Last hängt am Lasthaken (Verwendung als Flaschenzug)
In diesem Fall entspicht die maximale Last FN am Lasthaken der angegebenen Nennlast .
Bitte beachten Sie jedoch das sich die Zugkräfte Fx im Seil und am Seilzug abhängig vom Seilwinkel verändern.
(siehe Abbildung)

2 - die Last hängt am Seil (Verwendung als Umlenkrolle)
In diesem Fall hängt die maximale Last Fx welche gehoben oder gezogen werden kann, vom Seilwinkel ab.
Am Lasthaken darf wiederum nur maximal die Kraft Fn auftreten.
(siehe Abbildung)

Offroad Umlenkrollen (eine andere Bauform, welche wir ebenfalls im Programm haben) dürfen NICHT zum Heben von Lasten, sondern zur zum Ziehen von Lasten verwendet werden.
Bei dieser Art von Umlenkrolle wird die Nennlast mit 50% der Bruchlast angegeben.

Beim hier angebotenen Produkt ist auch das Heben von Lasten zulässig. Die verwendeten Drahtseile müssen dabei ebenfalls 4-fache Sicherheit von Bruchlast zu Nennlast aufweisen.

Der Spreizwinkel des Lastseils beeinflußt die tatsächliche Belastung der Umlenkrolle. Je nach Anwendung darf die Belastbarkeit der Umlenkrolle nicht überschritten werden! Weitere Hinweise finden Sie im Datenblatt.
