Temperaturregler 0-400°C für Type "E" Temperaturfühler
Abholverfügbarkeit konnte nicht geladen werden

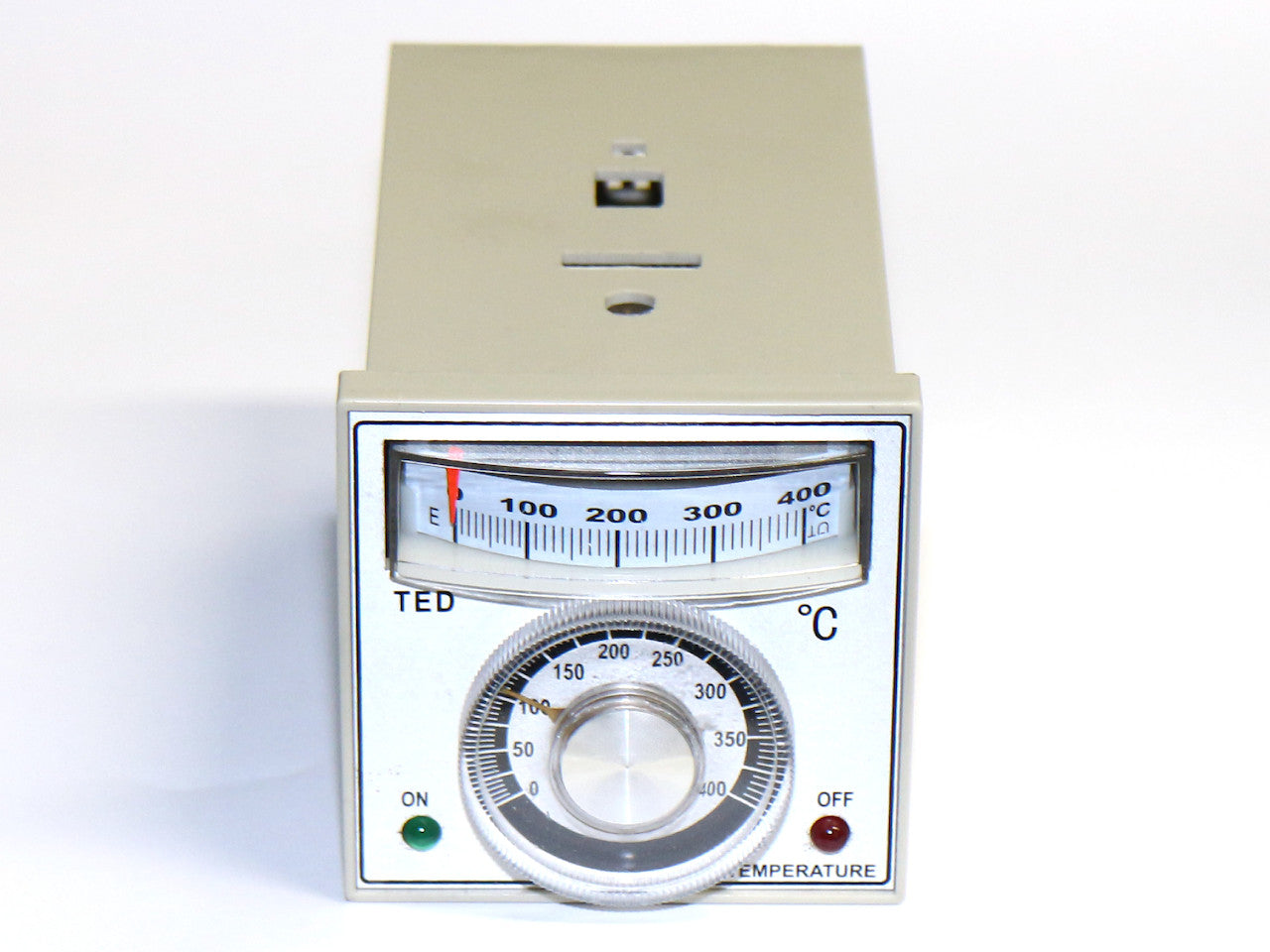

- Analoge Temperaturanzeige 0-400°C
- Analoge Zieltemperatureinstellung 0-400°C
- Schaltausgang um Heizstäbe über SSR zu schalten.
- passend zu Thermosensor Type "E" NiCr-CuNi
- 230V Versorgung
Dieser Temperaturregler wird verwendet um ein Heizregister anzusteuern.
Ersatzteil für folgende Rotek Modelle:
PM-FS-CONT Endlos-Folienschweissgerät

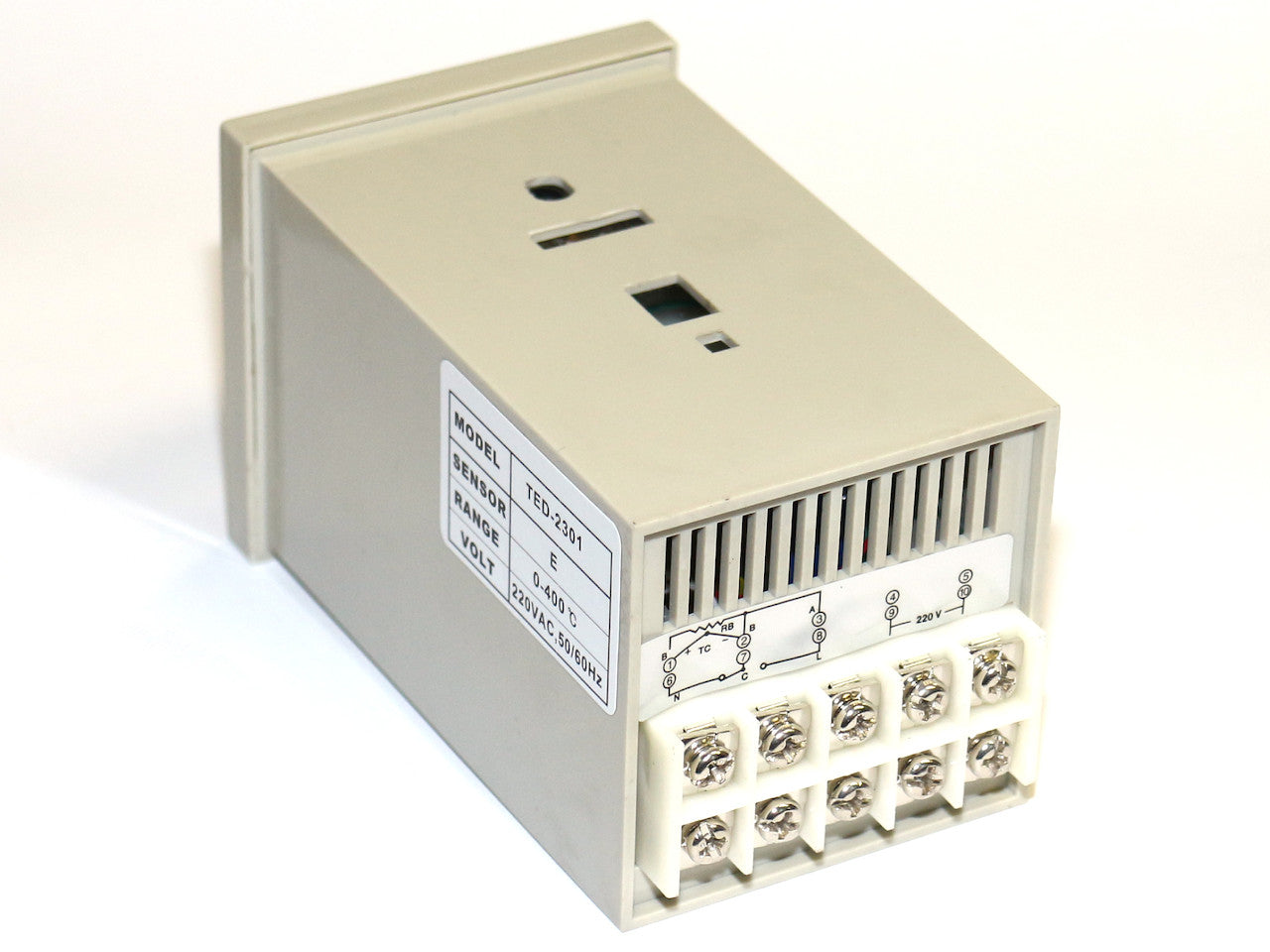

Anschlussschema an Rückseite dargestellt.
Die Heizelemente können nur bedingt direkt mit diesem Regler geschalten werden (siehe technische Daten des Schaltrelais)!
Bei einem höheren Schaltleitungsbedarf muss Ausgangsseitig ein passender Leistungsschalter (Schütz, SSR) angeschlossen werden (nicht im Lieferumfang enthalten).
Pinbelegung: (n.c. = not connected / nicht angeschlossen)
Pin 1: Sensor + (zumeist rote Kabelfarbe)
Pin 2: Sensor - (zumeist grüne oder schwarze Kabelfarbe)
Pin 3: ausführungsabhängig - entweder n.c. oder Sensor -
Pin 4: n.c.
Pin 5: n.c.
Pin 6: Ruhekontakt Schaltrelais (stromlos geschlossen mit Pin 7) - bei PM-FS-CONT: n.c.
Pin 7: Wurzel Schaltrelais - bei PM-FS-CONT: L1 230V
Pin 8: Arbeitskontakt Schaltrelais - bei PM-FS-CONT: zu Heizelement
Pin 9: Versorgung A - bei PM-FS-CONT: L1 230V
Pin 10: Versorgung B - bei PM-FS-CONT: N 230V
| Rotek Artikel Nr. | ZSPPACK0062 |
| EAN/GTIN13 | 9009970012816 |
| Type | TED-2301 / Sensor: E |
| Zieltemperatureinstellbereich | Analog, 0-400°C |
| Temperaturanzeige | Analog, 0-400°C |
| passender Thermosensor | Type "E" Thermoelement NiCr-CuNi Sensor nicht im Lieferumfang enthalten |
| Versorgungsspannung | 230V, 50Hz, 1-phasig |
| Schaltleistung Relais intern | AC: max. 7A / 250VAC DC: max. 10A / 30VDC |

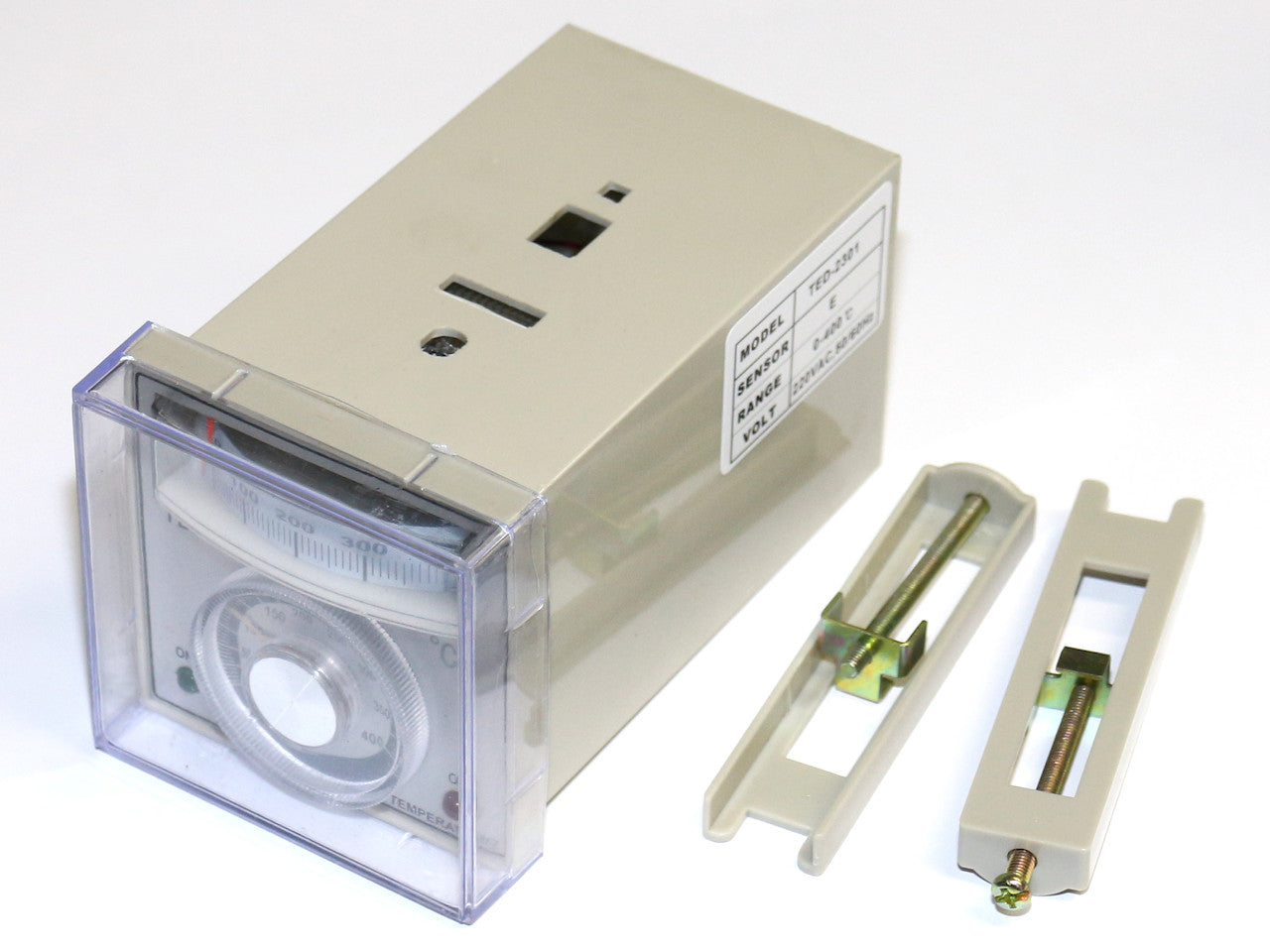

| Frontplattenausbruch | 67-70 x 67-70 mm |
| Bedienfeld (sichtbar nach Einbau) | 72x72mm Klarsichtdeckel:74x74mm Überstand nach vorne: 21mm |
| Freiraum hinter Frontpanel | min. 120mm |
| Gerätemontage | über Klemmschiene oben und unten Paneldicke 0-25mm Klemme BxH: 21x9mm |
| Eigengewicht | 350 g |
