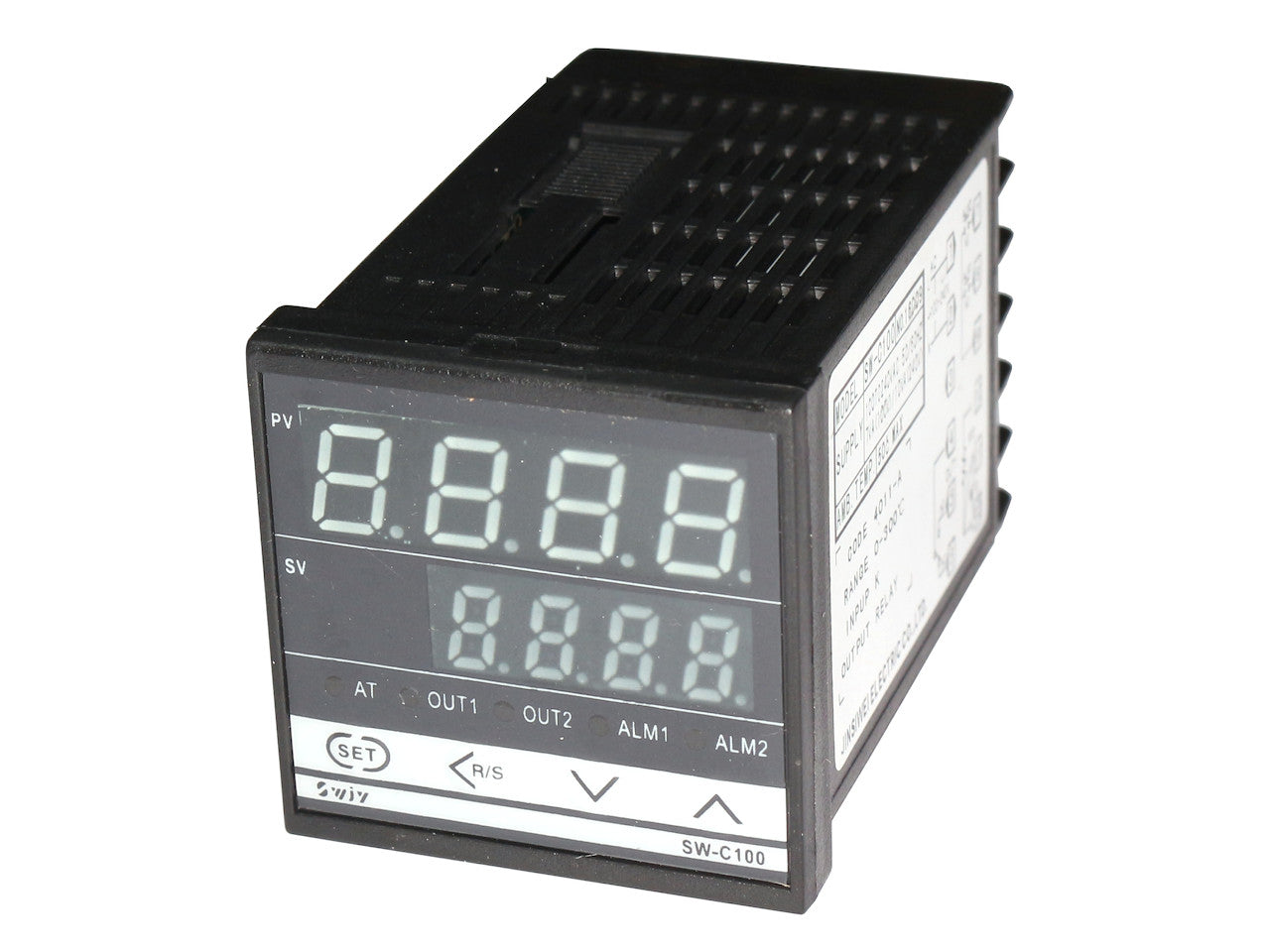

Temperaturregler 0-300°C für Type "K" Temperaturfühler
Abholverfügbarkeit konnte nicht geladen werden
- Digitale Temperaturanzeige 0-300°C
- Digitale Zieltemperatureinstellung 0-300°C
- Schaltausgang um Heizstäbe über SSR zu schalten.
- passend zu Thermosensor Type "K" NiCr-Ni
- 230V Versorgung
Dieser Temperaturregler wird verwendet um ein Heizregister anzusteuern.
Ersatzteil für folgende Rotek Modelle:
PM-ST-BS4525, PM-ST-BS4535, PM-ST-BS5535, PM-ST-BS6550 Schrumpftunnel

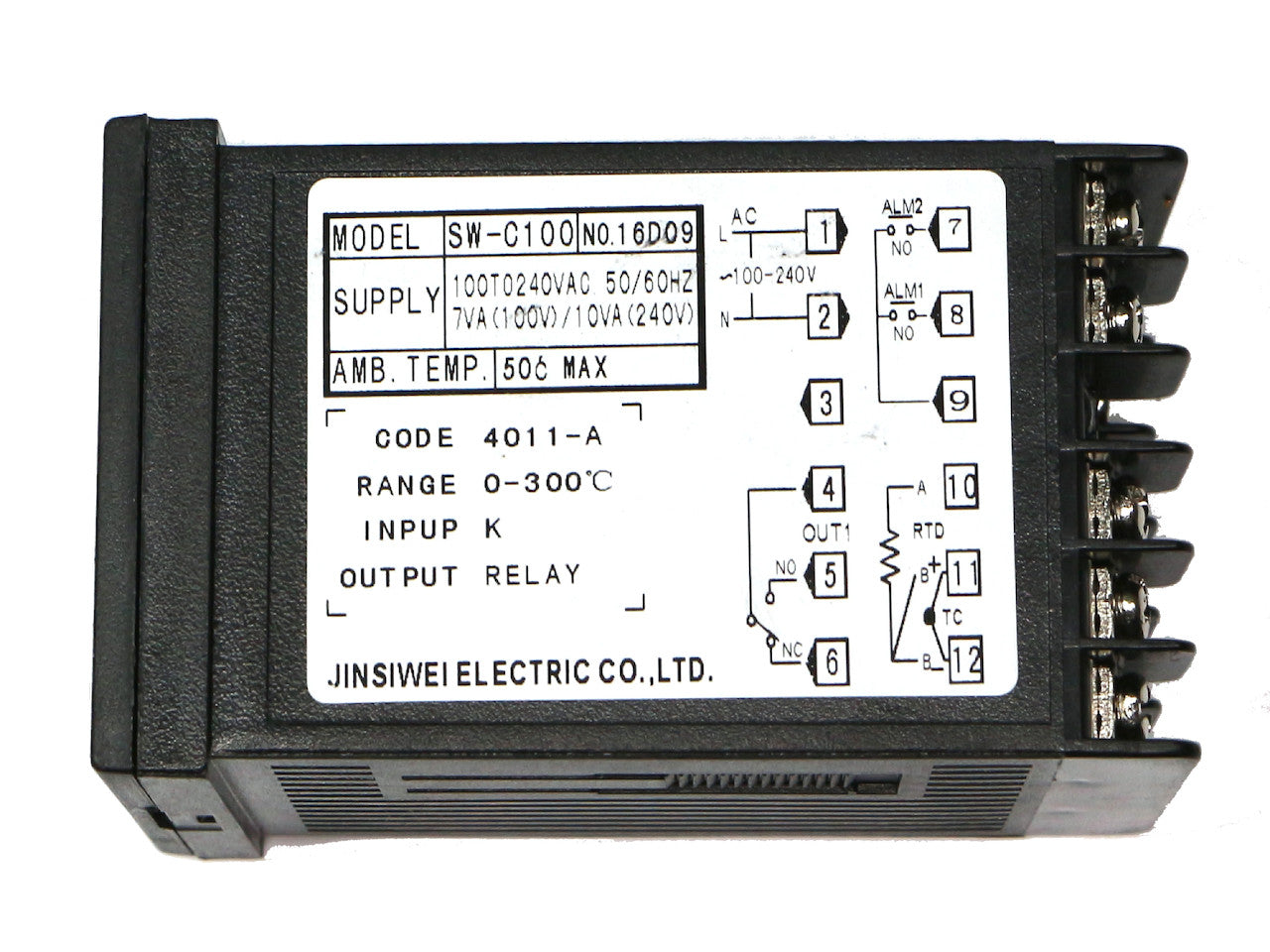

Anschlussschema an Rückseite dargestellt.
Die Heizelemente können nur bedingt direkt mit diesem Regler geschalten werden (siehe technische Daten des Schaltrelais)!
Bei einem höheren Schaltleitungsbedarf muss Ausgangsseitig ein passender Leistungsschalter (Schütz, SSR) angeschlossen werden (nicht im Lieferumfang enthalten).

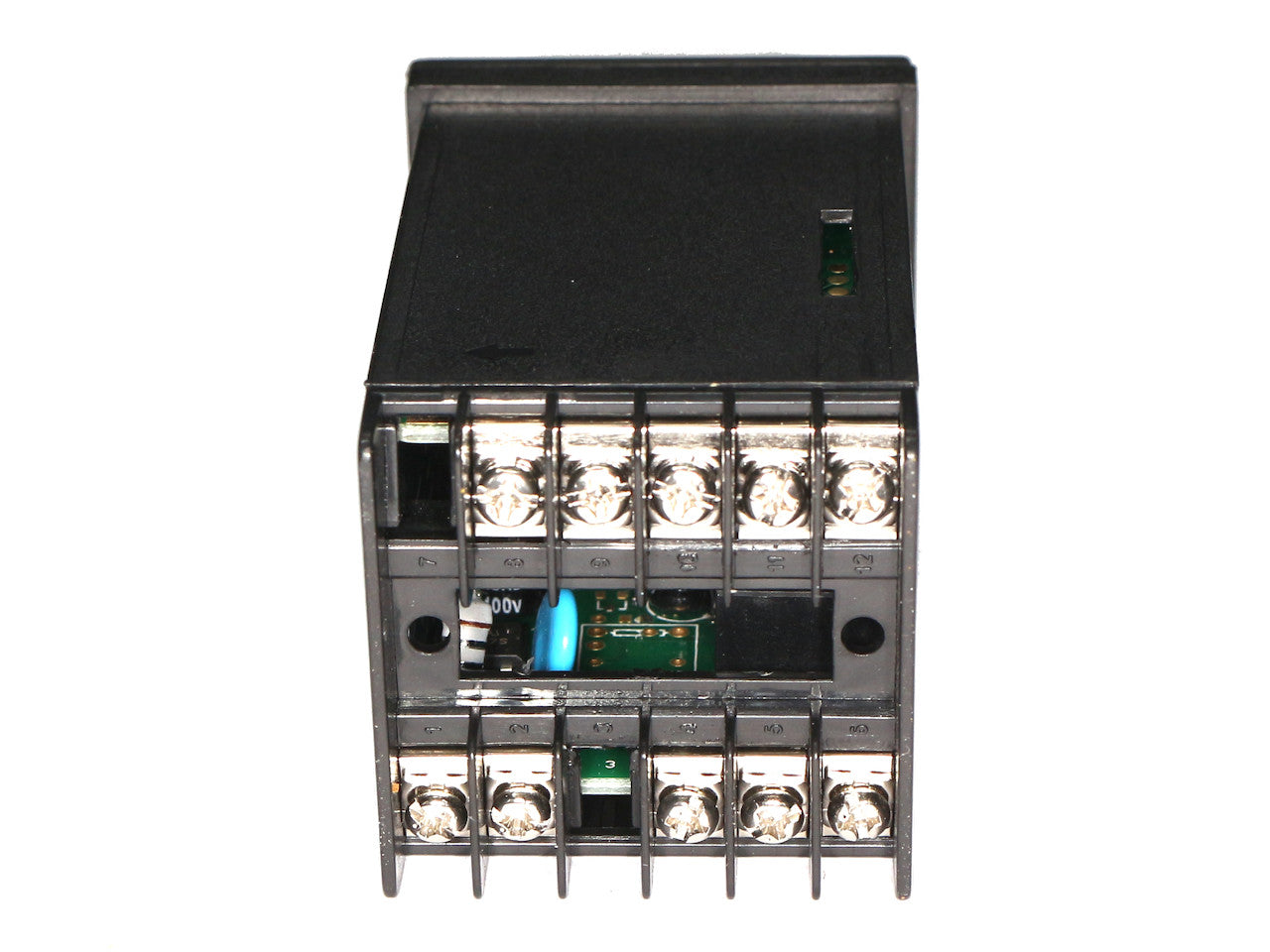

Pinbelegung: (n.c. = not connected / nicht angeschlossen)
Pin 1: 230VAC
Pin 2: N
Pin 3: n.c.
Pin 4: Wurzel Schaltrelais
Pin 5: Arbeitskontakt Schaltrelais
Pin 6: Ruhekontakt Schaltrelais
Pin 7: Alarm/Notaus 2
Pin 8: Alarm/Notaus 1
Pin 9: Alarm/Notaus Wurzel
Pin 10: n.c.
Pin 11: Anschluss "K" Sensor
Pin 12: Anschluss "K" Sensor
| Rotek Artikel Nr. | ZSPPACK0157 |
| EAN/GTIN13 | 9009970006808 |
| Type | SW-C100 / Sensor: K |
| Zieltemperatureinstellbereich | Digital, 0-300°C |
| Temperaturanzeige | Digital, 0-300°C |
| passender Thermosensor | Type "K" Thermoelement NiCr-Ni Sensor nicht im Lieferumfang enthalten |
| Versorgungsspannung | 230V, 50Hz, 1-phasig |
| Frontplattenausbruch | 45 x 45 mm |
| Bedienfeld (sichtbar nach Einbau) | 48x48mm |
| Freiraum hinter Frontpanel | min. 90mm |
| Eigengewicht | 93 g |
| passender Sensor | ZSPPACK0158 / "K" Sensor |
TARIC: 9032 1020 90
COO: China
(keine)
Nettogewicht (ohne Verpackung): 93 g
Netto Produktabmessungen (LxBxH): 48 x 48 x 78 mm
Bruttogewicht (ohne Versandverpackung): 93 g
Brutto Produktabmessungen (LxBxH): 48 x 48 x 78 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 300 g
Versandabmessungen für 1 Stk./VE (LxBxH): 100 x 100 x 100 mm
