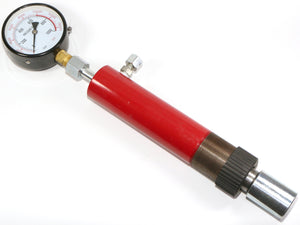

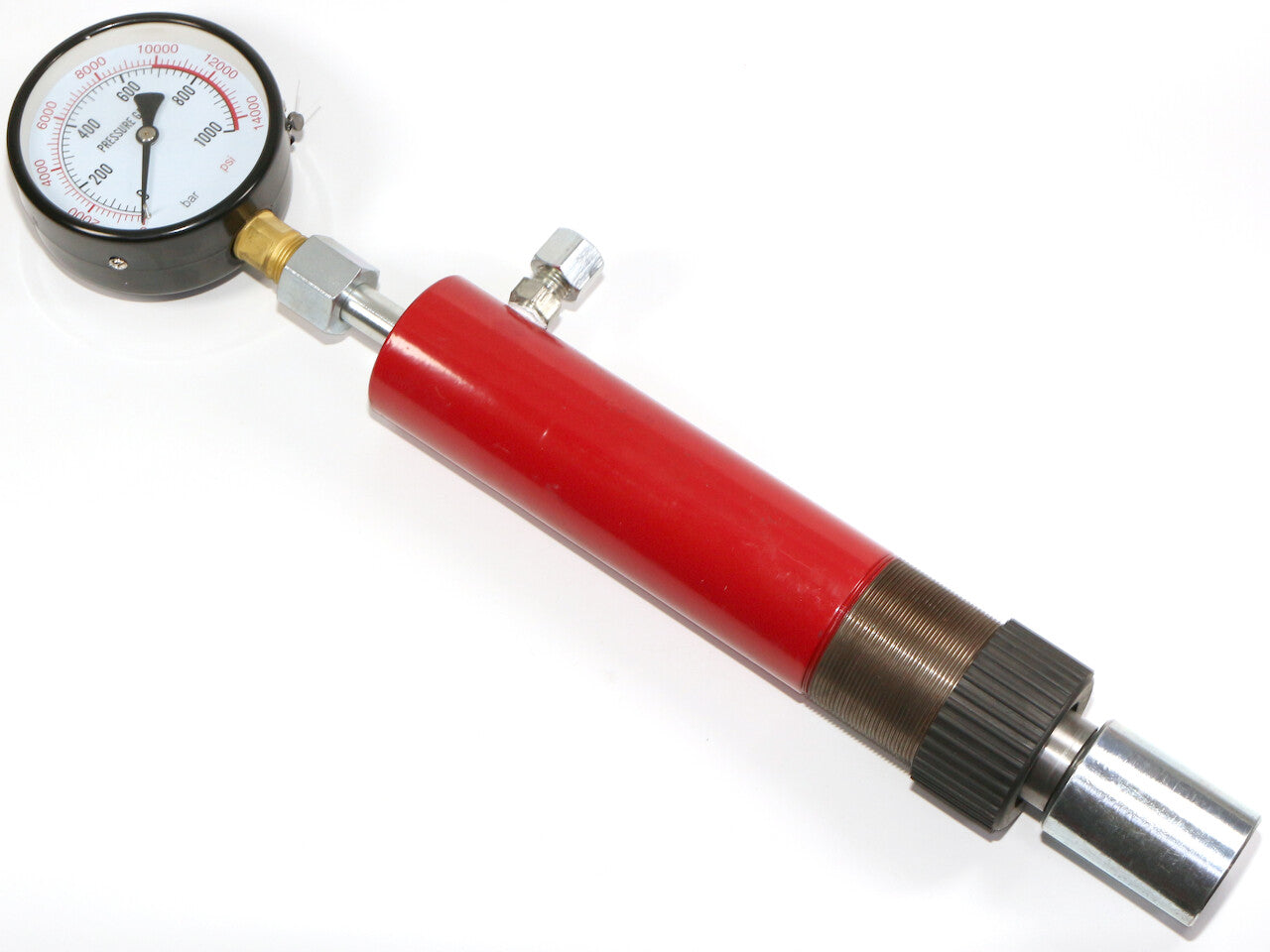

Hydraulikzylinder für 10T Werkstattpresse
Abholverfügbarkeit konnte nicht geladen werden
- bis 10 Tonnen Druckkraft, Kolbenhub 135mm, Kolbendurchmesser 45mm, einseitig wirkend, mit eingebauter Rückzugfeder

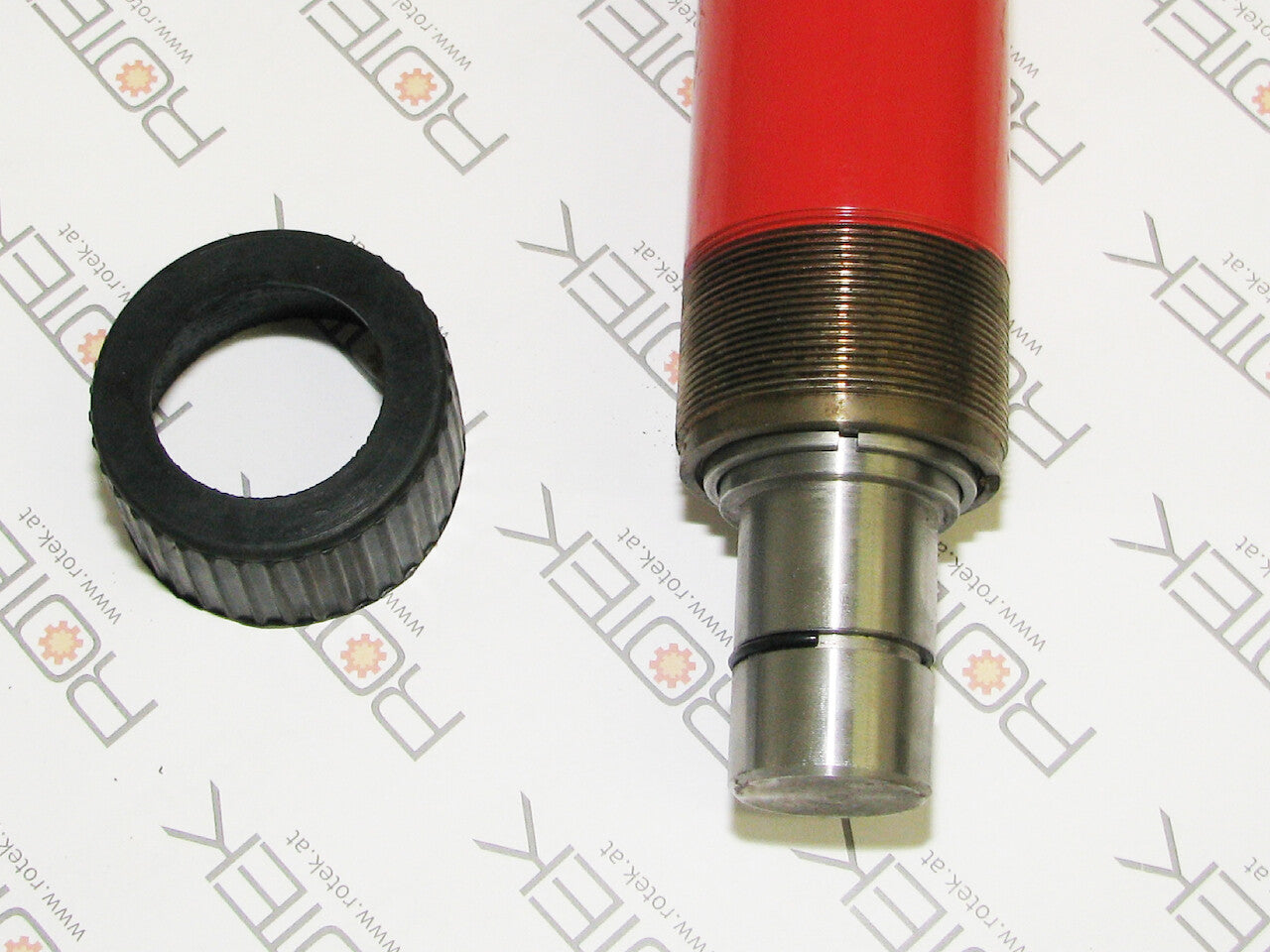

- Montage über Gewinde M56x1.5mm

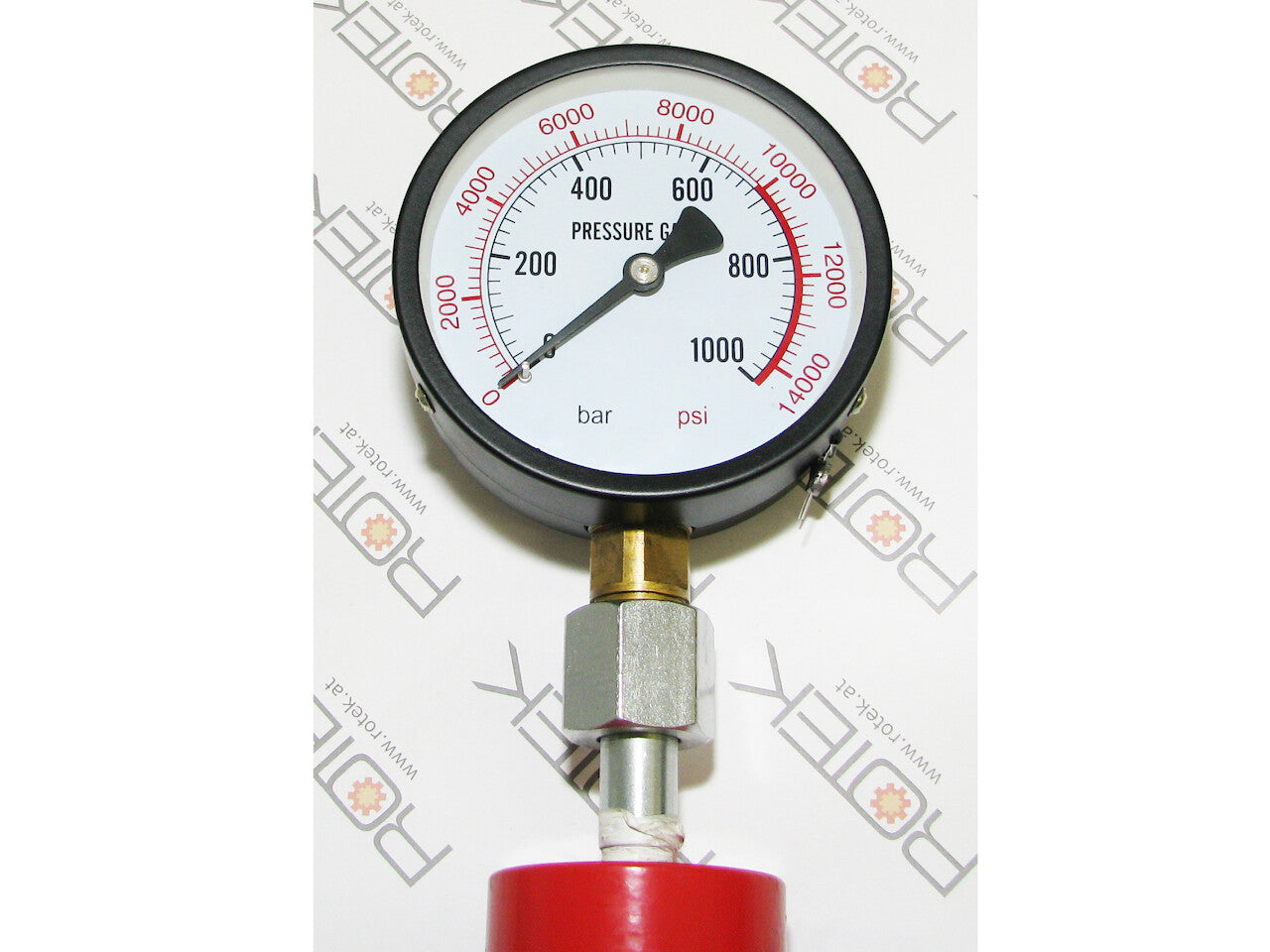

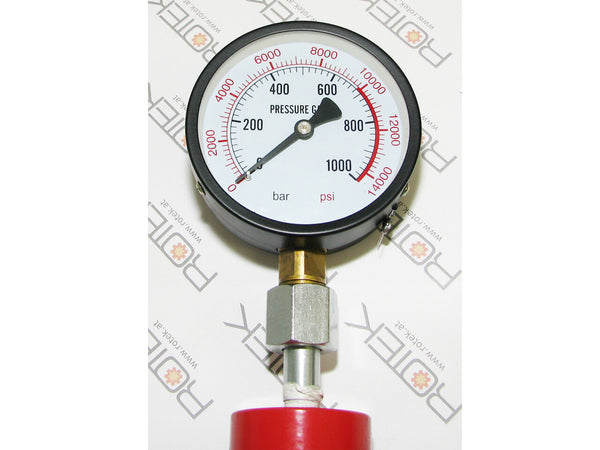

- Hydraulikanschluss M14x1.5 AG, incl. Manometer (Anschluß M20x1.5mm), Öldruck ca. 600-650 Bar (siehe Spezifikation)

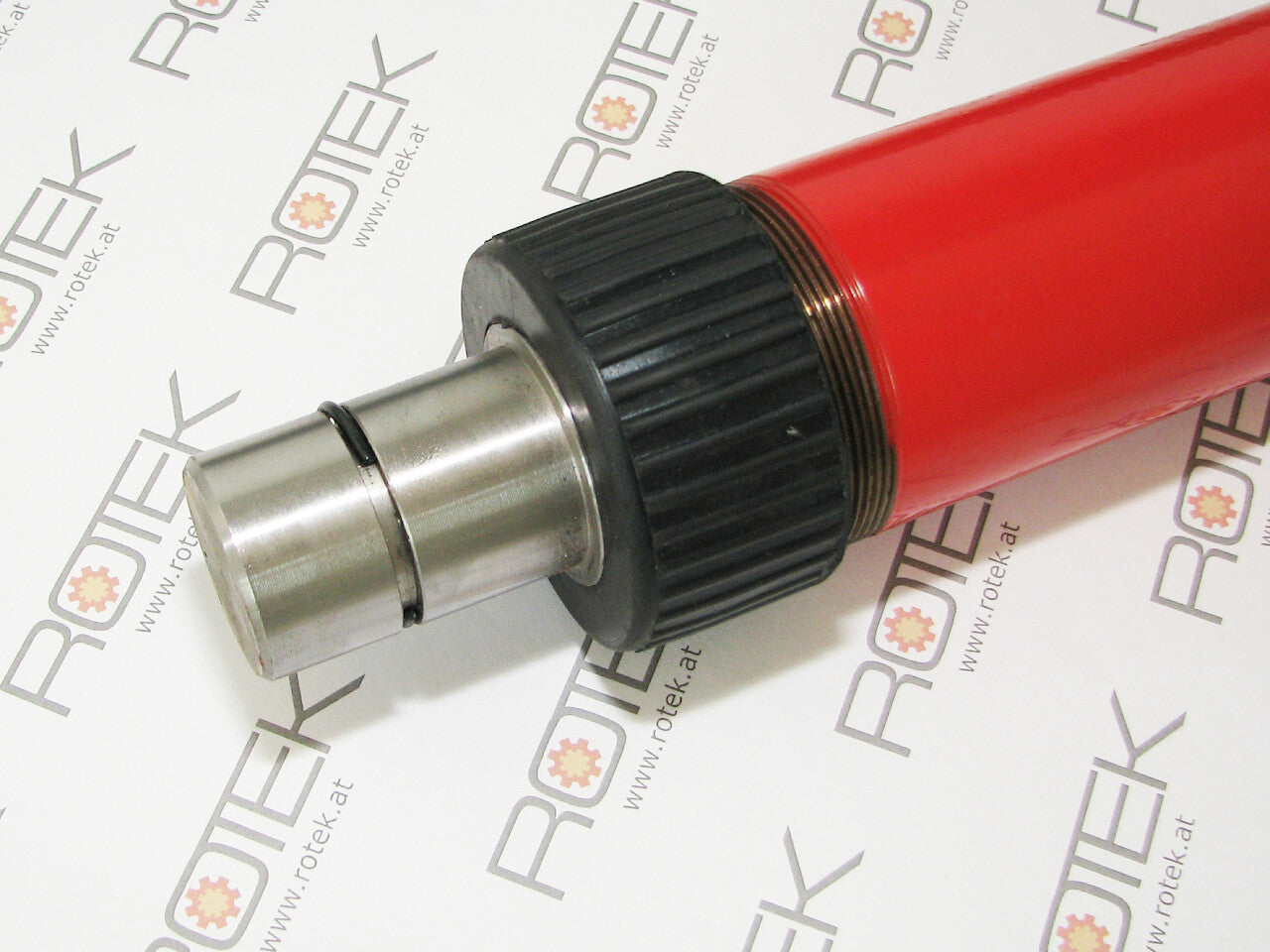

- Werkzeugaufnahme Durchmesser 33mm mit Ringfeder zum Festhalten des Werkzeuges
Qualitativ hochwertiger Hydraulikzylinder für Werkstattpressen und ähnliche Anwendungen.
Der Zylinder ist mit einer eingebauten Rückzugfeder ausgestattet.
Das Hydrauliksystem wirkt nur einseitig.
Der Kopf des Zylinders ist mit einer Ringfeder zum Halten des Preßwerkzeuges ausgestattet.
Der angebene Preßdruck wird bei einem Öldruck von ca. 600-650 Bar erreicht (genaue Werte siehe Spezifikationsliste in den technischen Daten)
Passende Hydraulikpumpen mit Hand- oder kombiniertem Hand- und Druckluftbetrieb finden Sie ebenfalls in unserem Lieferprogramm.
Bitte beachten:
Dieser Zylinder wird mit einem M14x1.5 Aussengewinde Adapter mit Kegel ausgeliefert.
Soll dieser Zylinder als Ersatz für unsere 10t Werkstattpresse WZWP-010MT verwendet werden, muss dieser Hydraulikadapter getauscht werden!
Den M14 Hydraulikadapter dieses Zylinders gegen den M20x1.25 Adapter des Originalzylinders austauschen (passend zum Originalschlauch mit Nadelventil).

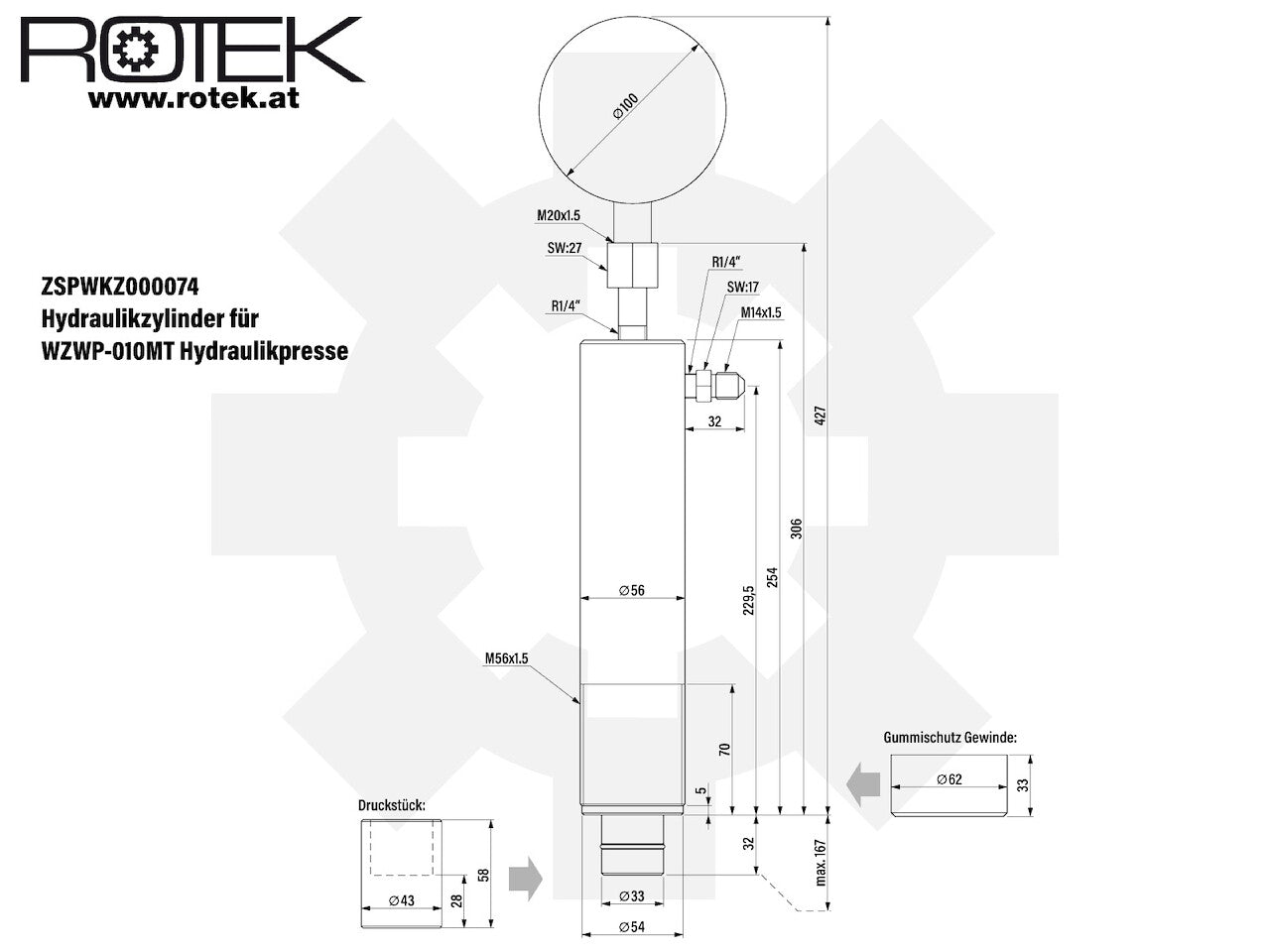

| Rotek Artikel Nr. | ZSPWKZ000074 |
| EAN/GTIN13 | 9009970026653 |
| Druckkraft nominell | max. 10 Tonnen bei 617 Bar |
| Kolbendurchmesser | 45mm |
| Kolbenweg, Hub | 135mm |
| Ölvolumen pro mm Kolbenweg [ccm/mm] | 1.59ccm/mm |
| Ölvolumen gesamt für gesamten Kolbenweg [ccm] | 214 ccm |
| Werkzeugaufnahme | 33mm H48 |
| Hydraulikanschluss (am Adapter) | M14x1.5 Aussengewinde parallel, zylindrisch mit Dichtkegel |
| Gewindebohrung im Zylinder | BSPP DIN ISO 228 (früher DIN259) G1/4" Innengewinde |
| passender Anschluß zur Zylinderbohrung | R 1/4" Kegeliges Whitworth Rohrgewinde BSPT DIN EN 10226-1, DIN EN 10226-2 (früher DIN2999) |
| Manometeranschluss | M20x1.5 |
| Zylinder Aussendurchmesser | 56,5mm |
| Zylinder Montagegewinde | M56x1.5 |
| Manometer | bis 1000 Bar |
| Manometer Aussendurchmesser | 100mm |
| Manometer Tiefe | 40mm |
| Manometer Anschlussgewinde | M20x1.5 |
| Material | Hochfester Stahl |
| zu verwendendes Hydrauliköl | ISO VG 32 |
| Gewicht | 4340 Gramm |
| Länge (ohne/mit Manometer) | 315/482mm |
| Zubehör (nicht enthalten) | |
| Montagemutter Lastaufnahme M56x1.5mm | erhältlich unter Artikelnummer ZSPWKZ000036 |
TARIC: 8479 9020 90
COO: China
(keine)
Nettogewicht (ohne Verpackung): 5,14 kg
Netto Produktabmessungen (LxBxH): 488 x 115 x 56 mm
Bruttogewicht (ohne Versandverpackung): 5,151 kg
Brutto Produktabmessungen (LxBxH): 529 x 116 x 57 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 5,6 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 550 x 350 x 100 mm
