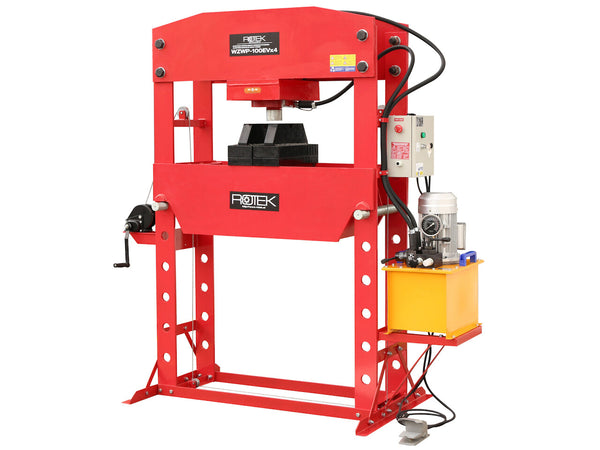

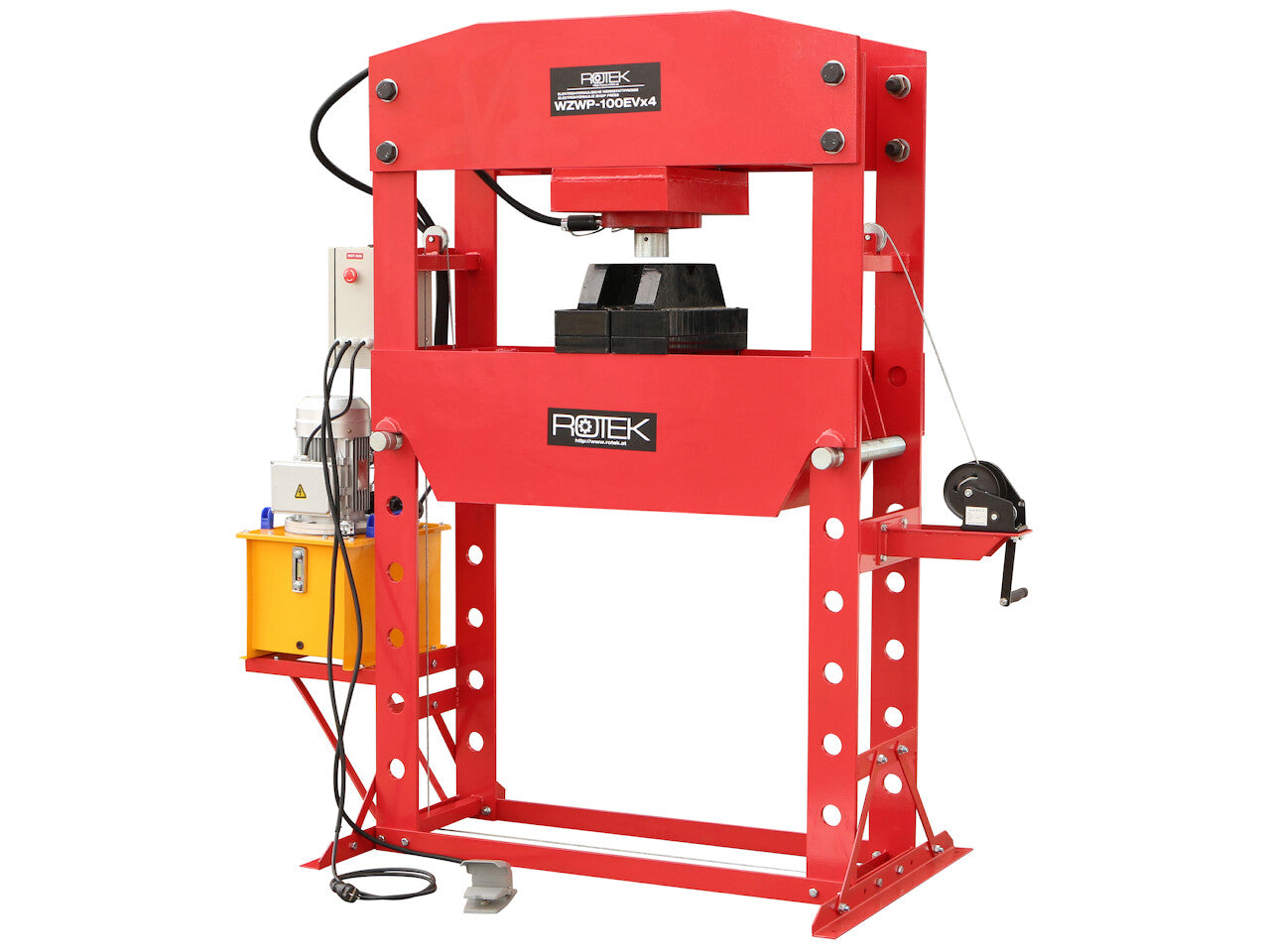

ROTEK 100t Werkstattpresse, WZWP-100EVx4, elektrohydraulisch, Seitenverschub, breites und tiefes Portal

WZWP-100EVx4

Name: WZWP-100EVx4
Brand: Rotek
SKU: WKZ022
Price: 6260.0 EUR
Availability: InStock

Art.Nr.: WKZ022

6.260,00 EUR

Verkauf Nicht lagernd

Steuern inbegriffen. Versand wird beim Bezahlen berechnet.

Wenig auf Lager

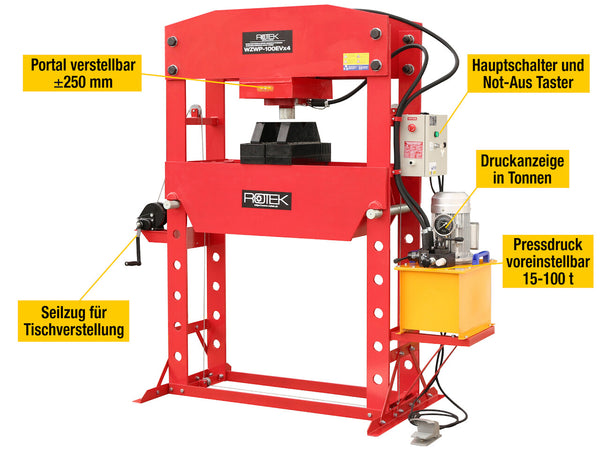

Presskraft bis max. 100 Tonnen / 1.000 kN
Presskraft voreinstellbar 15-100t, auch im Betrieb verstellbar !

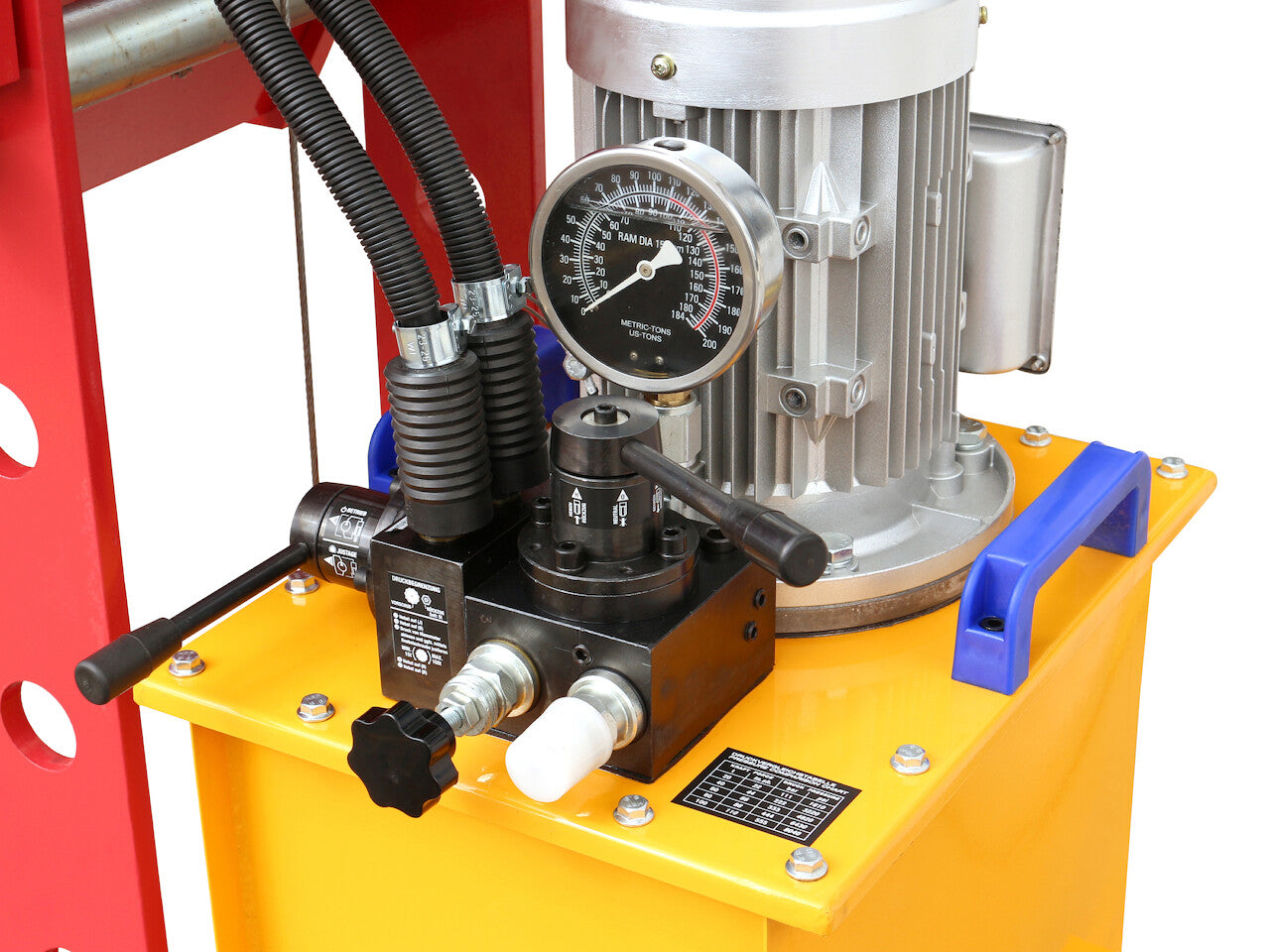

Presskraftanzeige direkt in Tonnen am Manometer
Besonders breites und tiefes Portal
elektrohydraulischer Antrieb
500mm seitlich verschiebbarer Hydraulikzylinder (+/- 250mm)
Höhenverstellbarer Werktisch

Beschreibung

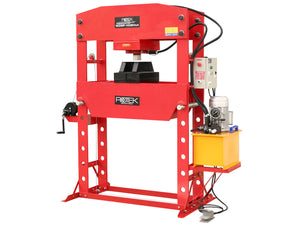

Elektrohydraulische 100t Werkstattpresse in Standausführung für Ausricht-, Biege-, Montage- und Richtarbeiten.

Die Presskraft lässt sich über einen Justagehebel und Knebelschraube voreinstellen. Mögliche Justage: stufenlos zwischen 15 und 100t.
Auch wärend des Preßvorganges kann der Preßdruck über die Knebelschraube verstellt werden !

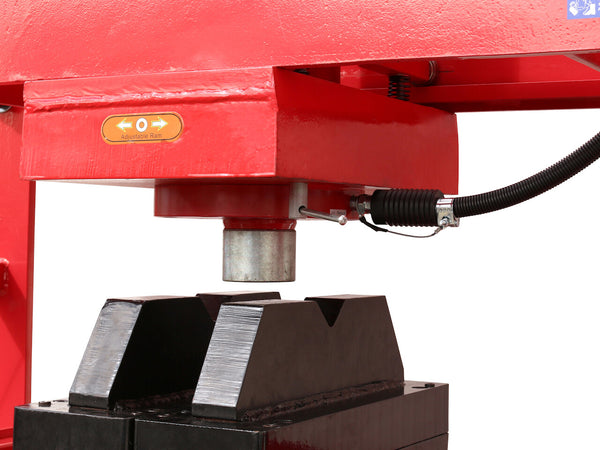

Durch den um 500mm seitlich verschiebbaren Hydraulikzylinder ist die Presse flexibler einsetzbar als Modelle mit fixem Zylinder.

Der Werktisch lässt sich einfachst mittels Haltebolzen und Seilwinde höhenverstellen.

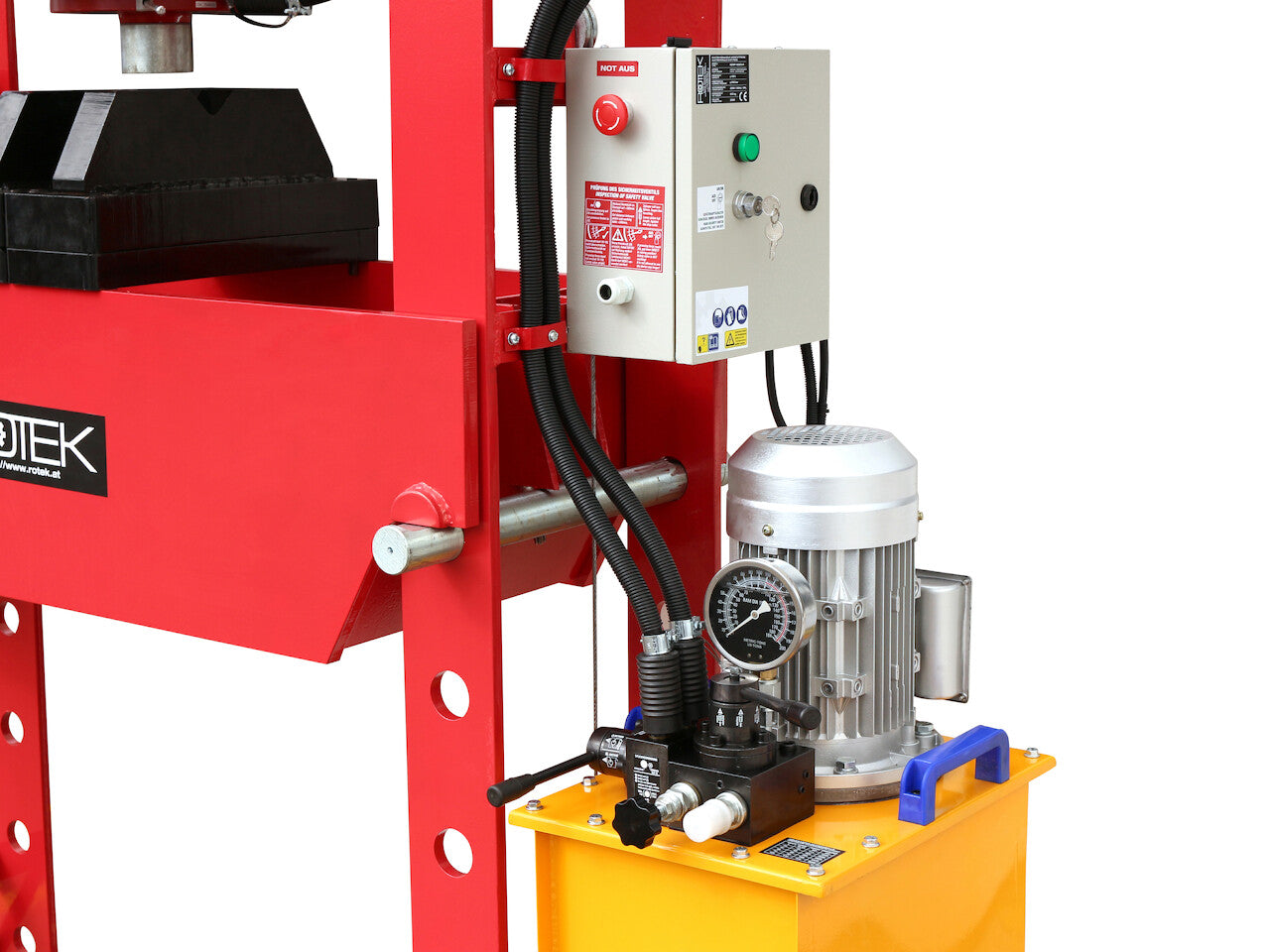

Durch die elektrische Hydraulikpumpe kann das Werkstück bequem bearbeitet werden.

Die Lieferung erfolgt im zerlegten Zustand.
Deutsche Montageanleitung sowie deutsches Benutzerhandbuch im Lieferumfang enthalten. (siehe rechts).

Technische Daten

Rotek Artikel Nr.	WKZ022
EAN/GTIN13	9009970000929
Modell	WZWP-100EVx4
Bauart	Elektrohydraulische Werkstattpresse
Max. Presskraft	100 t / 1.000 kN
Max. Presskraft pro Preßblock	60T
Justierbare Presskraft	15 bis 100t, stufenlos
Kolbendurchmesser	Ø 180 mm
Kolbenhub	≤ 235 mm
Kolbenstangendurchmesser	Ø 85 mm
Kolbenzapfen / Werkzeugaufnahme Durchmesser	Ø 33 mm
Beiliegendes Druckstück	Ø 85 / H: 60 mm
Arbeitshöhe / Werktischhöhe	430 - 1.420 mm
Werktischverstellung	in 7x 165mm Schritten
Tischabmessung (BxT)	1.050 x 430 mm
Portalposition	seitlich justierbar ± 250 mm (= Σ:500 mm)
Pumpenbetätigung	über Elektromotor mittels Stellhebel 3 Positionen Heben - Neutral - Senken
Zeit für vollständigen Kolbenweg	Vorschub: 29s Rückzug: 22s
Elektromotor Modell	YL-100L-4
Elektromotor Bauart	1-phasiger Asynchronmotor
Elektromotor Kühlung	Eigenbelüftet über Lüfterrad und außenliegende Luftleitbleche
Elektromotor Baugröße	L100 (gem. IEC 31-1)
Elektromotor Polzahl	4
für Nennspannung	230 V / 50 Hz
Elektromotor Nennleistung	2,2 kW / 13,9 A
Elektromotor Umdrehungszahl	1.400 min-1
Elektromotor Anlaufkondensator	300 μF / 250 V geschalten über Fliehkraftregler
Elektromotor Betriebskondensator	50 μF / 450 V
Elektromotor Isolationsklasse	F
Anschlusskabel	3m Stecker CEE7/4 (Schukostecker)
empfohlene Geräteabsicherung	C16

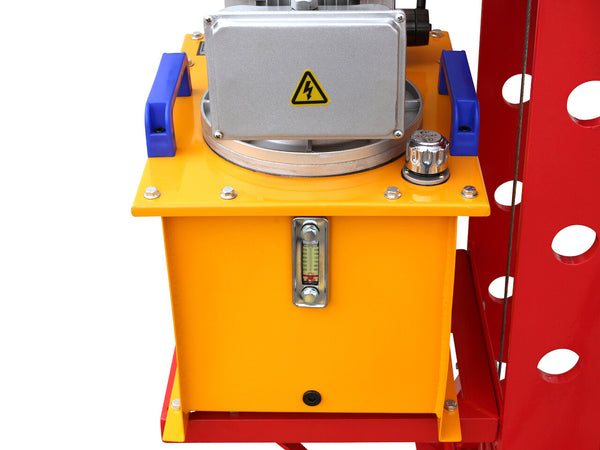

Hydraulkölvolumen	25 l
Hydrauliköl Type	ISO VG32
Entlüftung	Selbstentlüftend
Typischer Betriebsdruck bei	20 t: 111 bar / 11,1 MPa 40 t: 222 bar / 22,2 MPa 60 t: 333 bar / 33,3 MPa 80 t: 444 bar / 44,4 MPa 100 t: 555 bar / 55,5 Mpa
Arbeitsdruck	≤ 560 bar

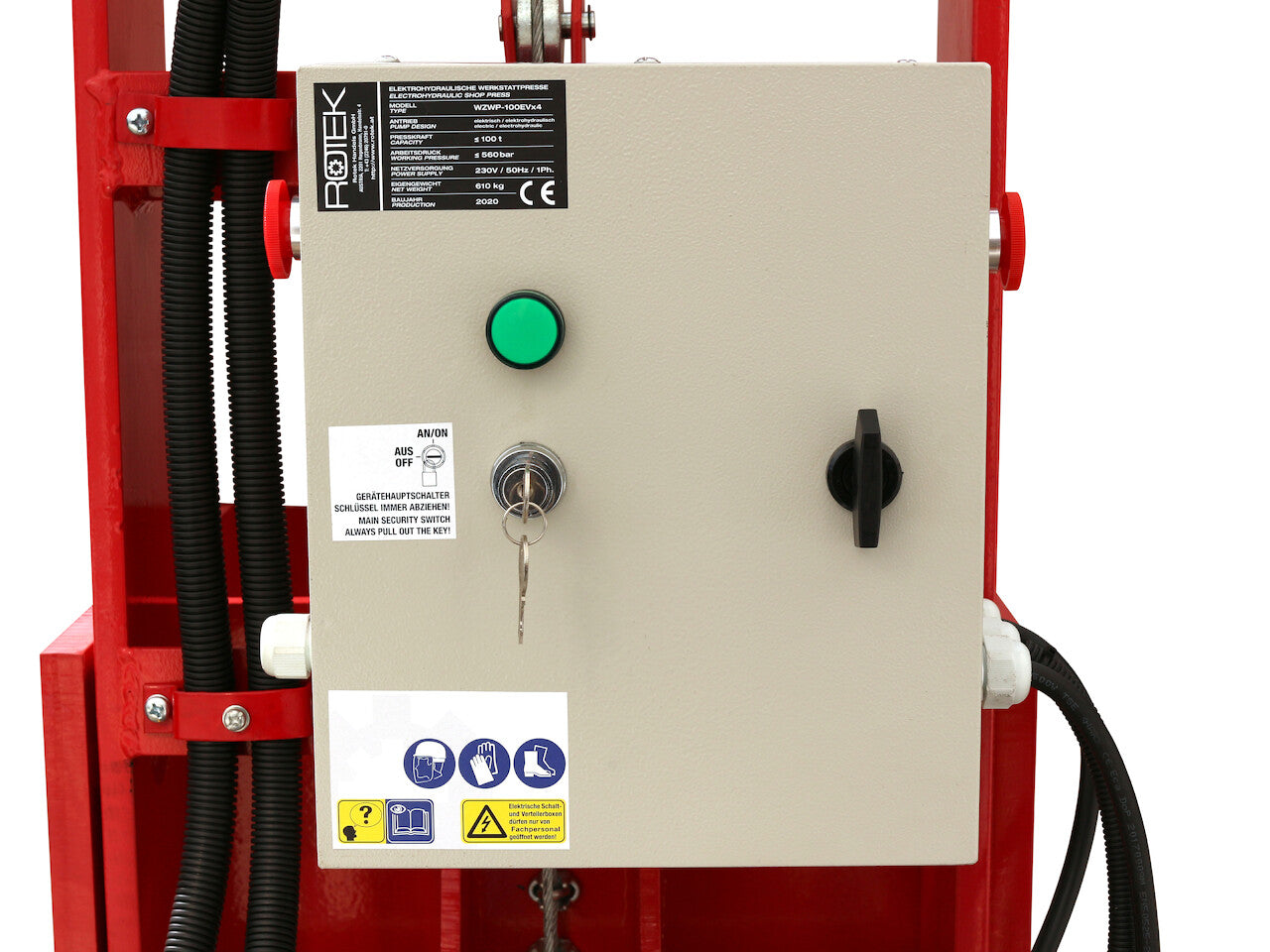

Schutzeinrichtungen	- Hauptschalter - 2 Not-Aus Schalter
Umgebungstemperatur	+5 bis +40°C
Luftfeuchtigkeit	< 85% nicht kondensierend
Schutzklasse	IP20

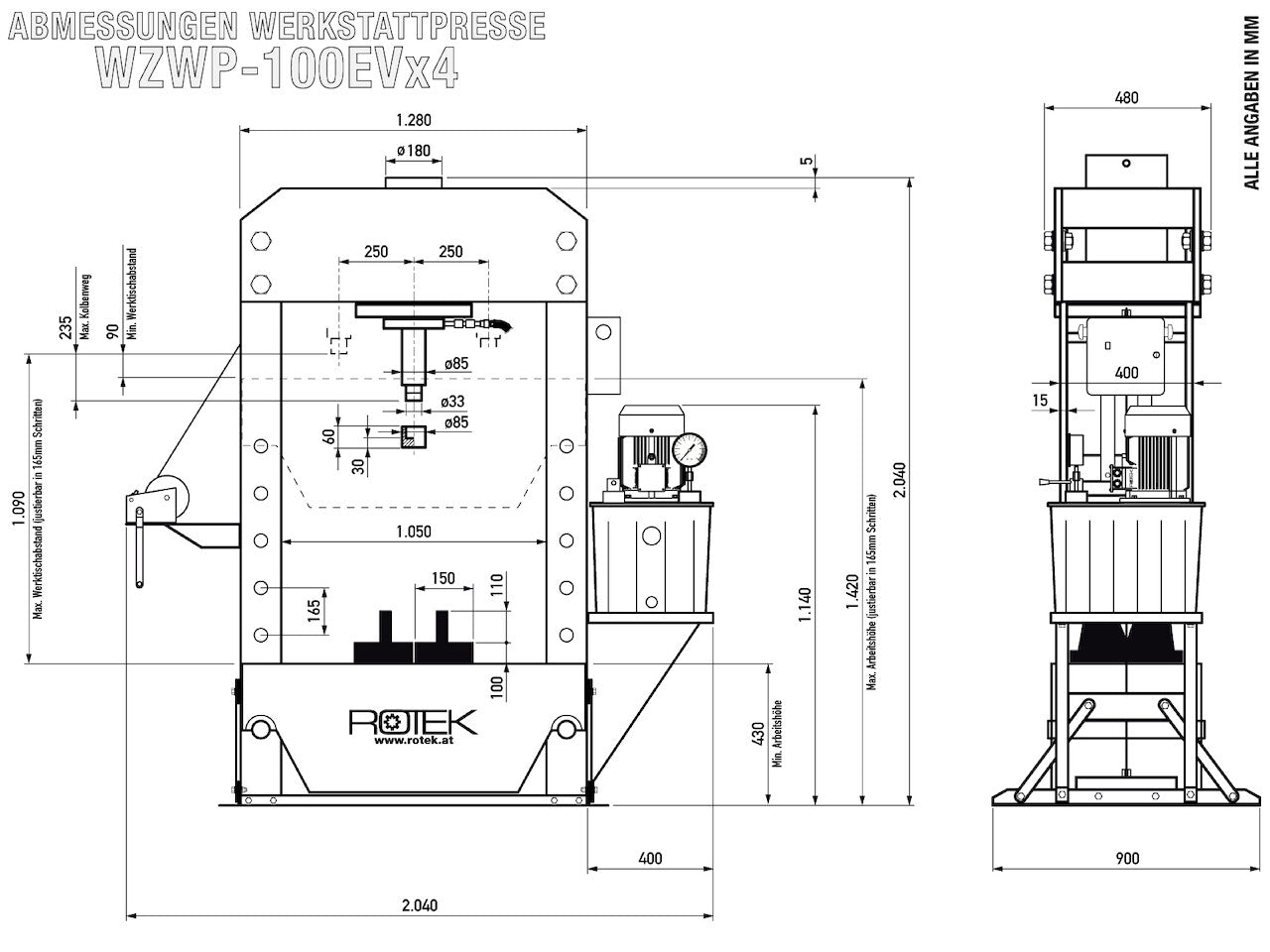

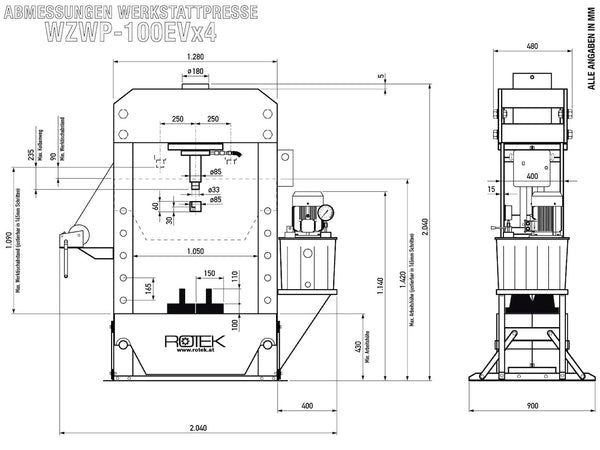

Abmessungen (BxTxH)	2.040 x 900 x 2.040 mm
Nettogewicht	899 kg

TARIC: 8479 8997 90
COO: China

Verfügbare Downloads

Benutzerhandbuch (Deutsch)

Abmessungen und Gewichte

Nettogewicht (ohne Verpackung): 921 kg
Netto Produktabmessungen (LxBxH): 2040 x 900 x 2040 mm

Bruttogewicht (ohne Versandverpackung): 992 kg
Brutto Produktabmessungen (LxBxH): 2180 x 1360 x 560 mm

Versandart: Stückgut (nach Volumen)
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 1032 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 2180 x 1360 x 710 mm

Produktsicherheit

Verwender (Kundenzielgruppe):

Nur für Erwachsene Personen, nicht körperlich eingeschränkt, nach entsprechender Einweisung geeignet

Gebotskennzeichnung:

	Gerät darf NUR von geschulten Personen verwendet werden! Verwendung für unerlaubtes Personal unterbinden.
	Korrekte Installation und sichere Verwendung siehe Benutzerhandbuch.
