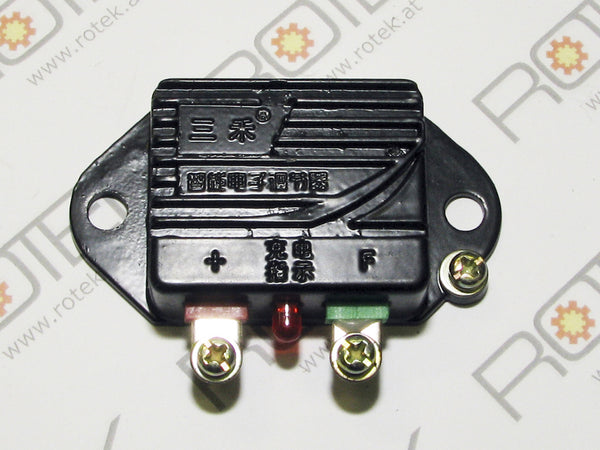

JFT149 - 12V Lichtmaschinen Laderegler für positiv erregte Lichtmaschinen
Lieferzeit: 1-4 Werktage
Abholverfügbarkeit konnte nicht geladen werden
- Geringe Wärmeverluste durch PWM-Technologie
- Erregerströme bis 5A
- Universell Einsetzbar für positiv geregelte 12V Lichtmaschinen
- Kurzschlußfest
Dieser Laderegler wird zur Reparatur von Lichtmaschinen mit eingebautem Regler oder externem Regler eingesetzt.
Der Anschluss F regelt den Erregerstrom der Lichtmaschine und damit die Ausgangsspannung bzw. den Ladestrom in die Boardbatterie.

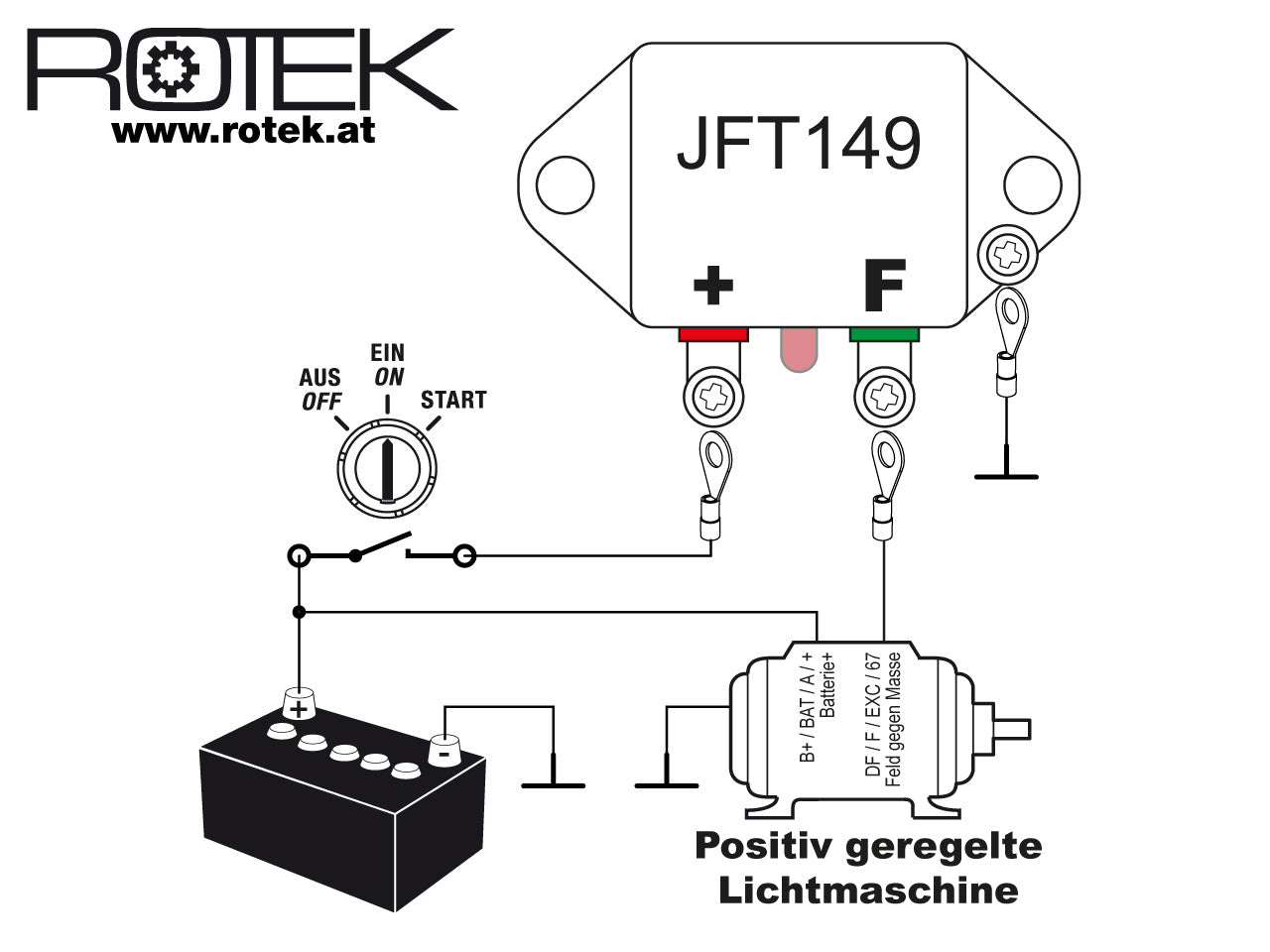

Die verwendete Lichtmaschine muss positiv geregelt sein. D.h. der Anschluß des Erregerfeldes geht gegen Masse - siehe Schaltbild.
Masse über Reglergehäuseverschraubung.
Laderegler für 24V sind ebenfalls auf Anfrage verfügbar.
Passend zu Klauenpol-Lichtmaschine mit Drehstromwicklung und integrierter oder externer Gleichrichterbrücke.
Nach Adaption der Erregerwicklung auf Regelung über positive Spannung auch für DC-Lichtmaschinen geeignet
(dies ist allerdings nicht bei allen Gleichstrom Lichtmaschinen möglich)
| Rotek Artikel Nr. | ZSPGEN00037 |
| EAN/GTIN13 | 9009970009021 |
| Type | JFT149-14V |
| Technologie | PWM |
| Maximaler Erregerstrom an F | 5A |
| Kurzschlußfest | Ja |
| Cut-Off Spannung | 14,2 V |
| Ladeanzeige am Regler | Über Rote LED |
| Betriebsspannungsbereich | 0 - 19 VDC |
| Elektrischer Anschluß | M5 Ring- oder Gabelösen Masse über Gehäuseverschraubung |
| Gerätebreite | 79 mm |
| Montage-Lochabstand | 65 mm (D8) |
| Gerätetiefe | 18 mm |
| Gerätehöhe | 54 mm Gehäuse 40 mm |
| Eigengewicht | 64 g |
TARIC: 8504 4083 90
COO: China
(keine)
Nettogewicht (ohne Verpackung): 67 g
Netto Produktabmessungen (LxBxH): 80 x 60 x 20 mm
Bruttogewicht (ohne Versandverpackung): 67 g
Brutto Produktabmessungen (LxBxH): 80 x 60 x 20 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 350 g
Versandabmessungen für 1 Stk./VE (LxBxH): 250 x 200 x 150 mm
