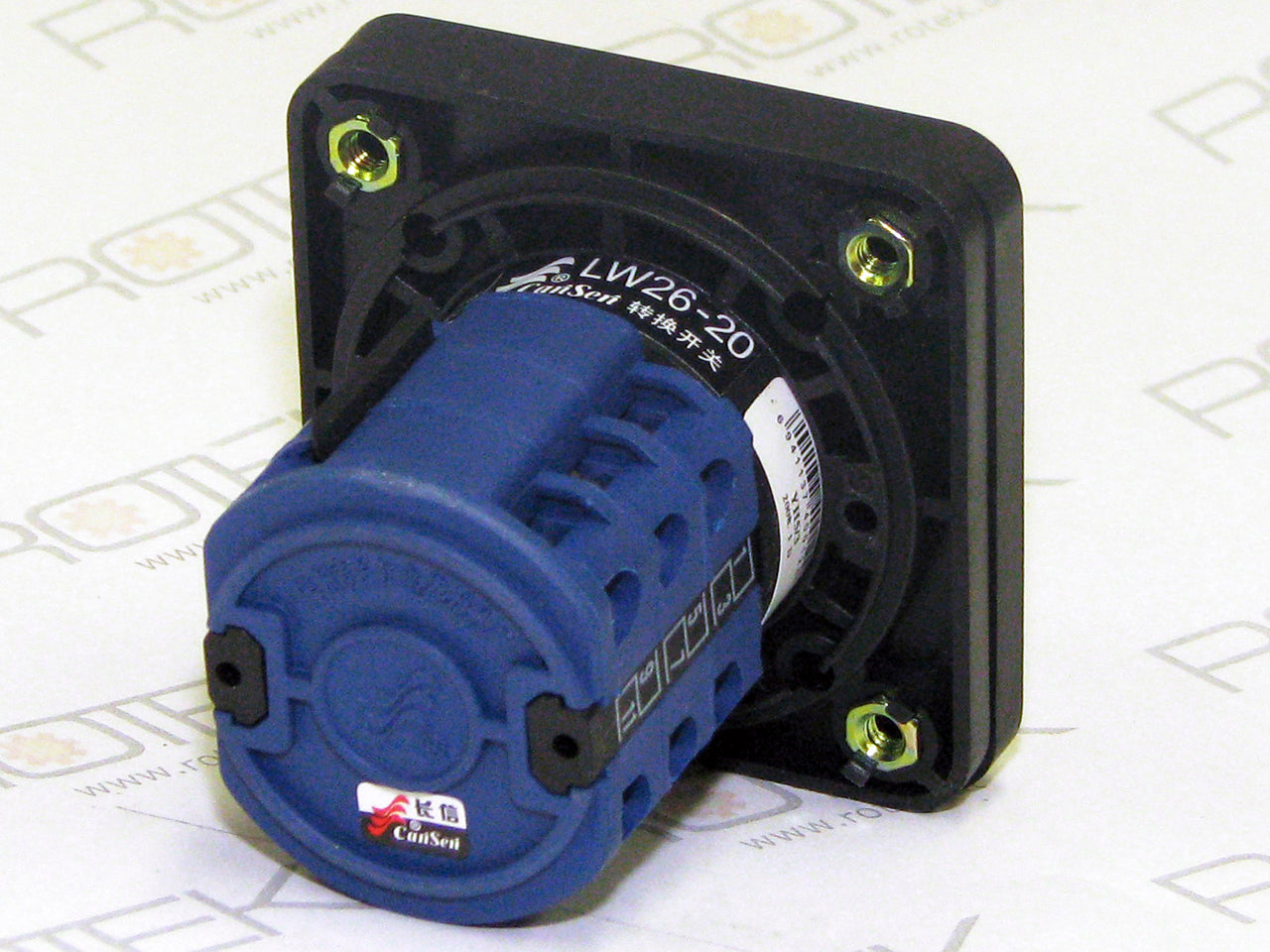

Stromwahlschalter, Betriebsstrom 20A, 4-Schalterstellungen
Lieferzeit: 1-4 Werktage
Abholverfügbarkeit konnte nicht geladen werden
- Betriebsstrom 20A
- Frontpanel 65 x 65mm
- Einbautiefe 52 mm

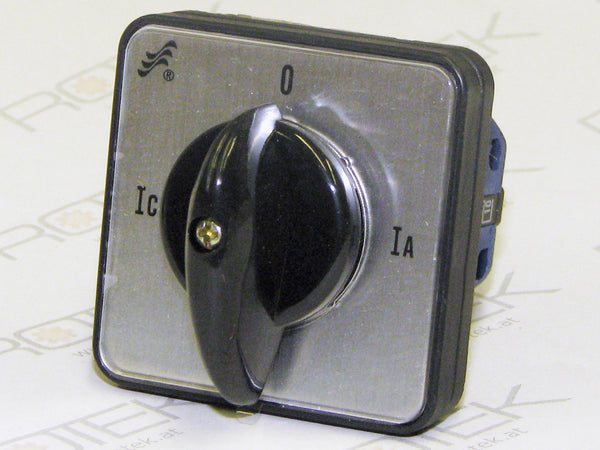

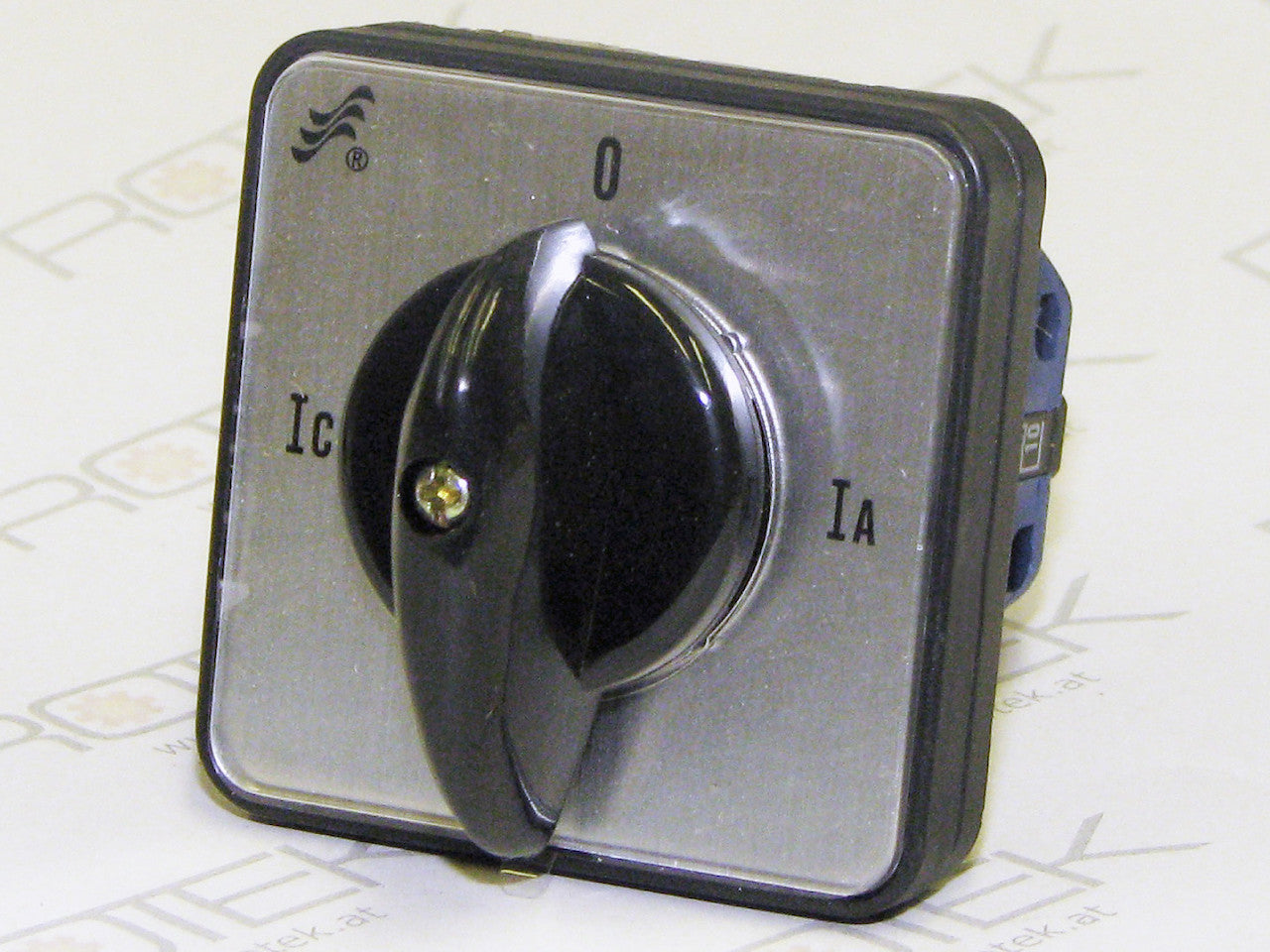

- Schalterstellungen 0=Aus / Ia / Ib / Ic
Dieser Walzenschalter ist zum Einbau in geschlossene Schaltschränke bzw. Bedienfelder gedacht.

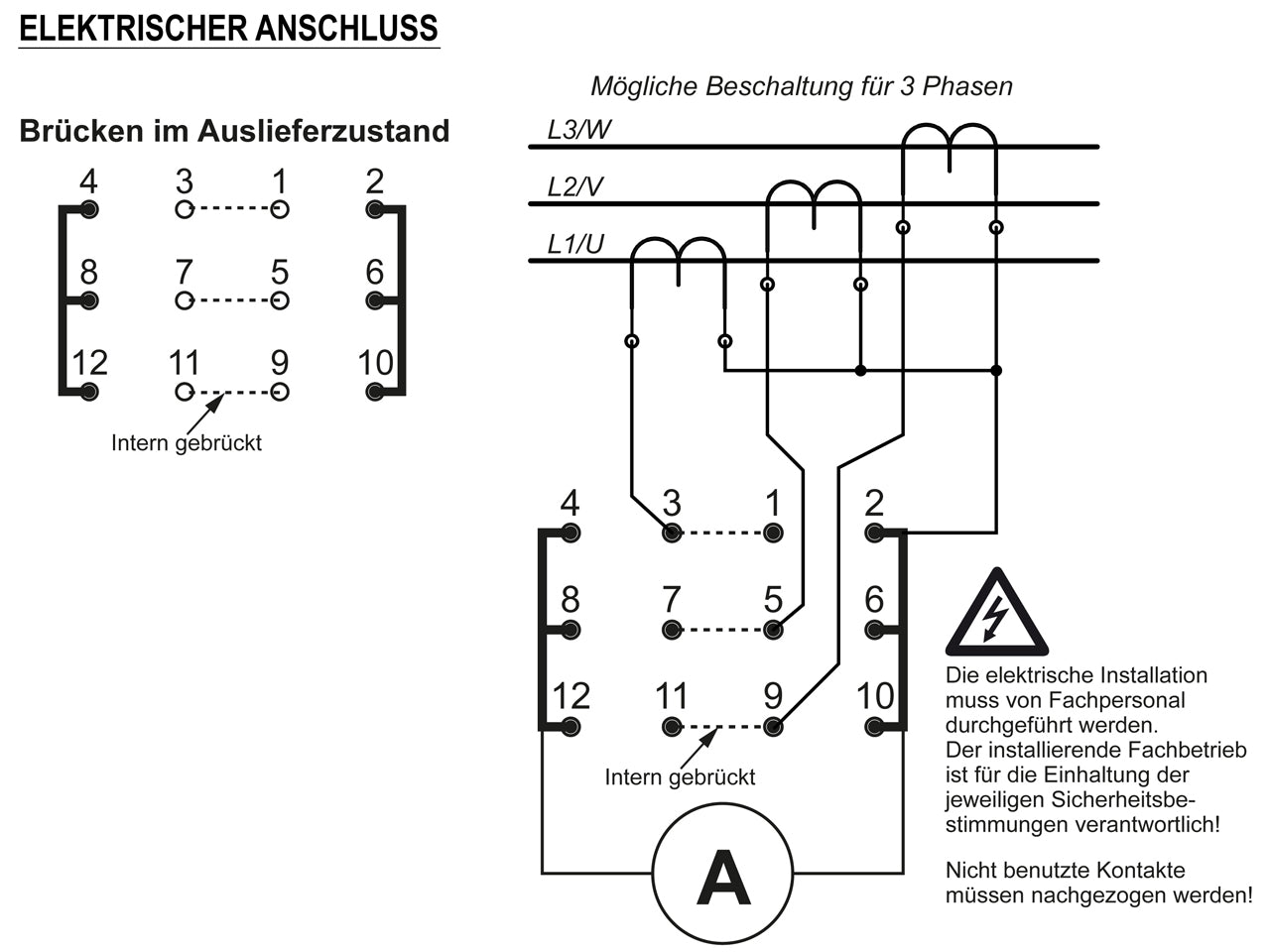

An den Umschalter werden Amperemeter sowie 3 Stromwandler angeschlossen. Eine direkte Anklemmung (Durchschleifen) ist nicht möglich.
Unbenutze (inaktive) Ausgänge sind kurzgeschlossen.
Die notwendigen Schalterbrücken sind bereits vormontiert.
Hinweise zur Elektrischen Installation:
Dieses Gerät darf nur durch fachkundige Personen angeschlossen werden.
Hinweise zur Mechanischen Installation:

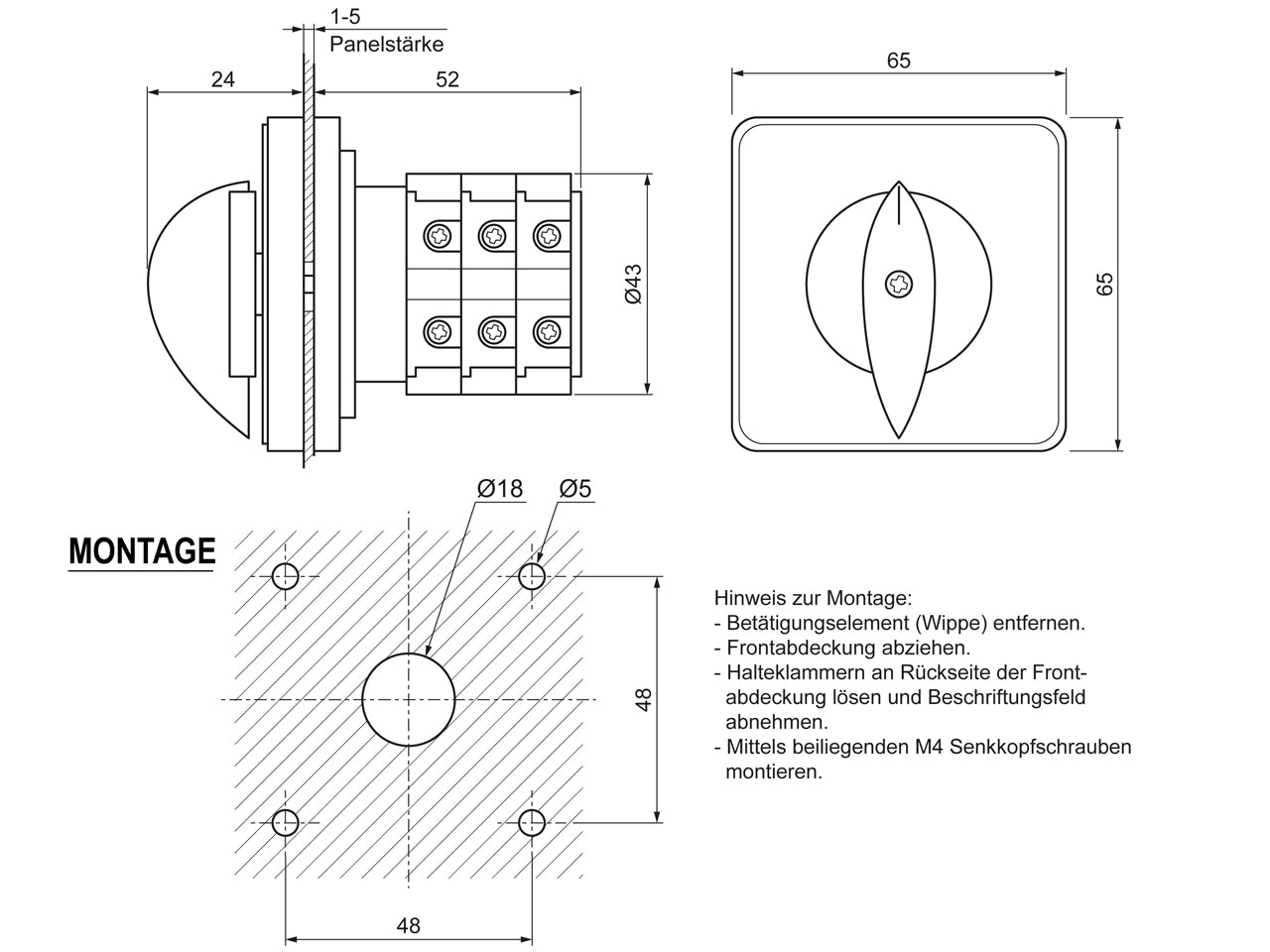

Die Montage erfolgt über Bohrungen im Panel (siehe Montagezeichnung).
Maximale Panelstärke 5mm.
| Rotek Artikel Nr. | ZSPGEN00105 |
| EAN/GTIN13 | 9009970009090 |
| Hersteller | CanSen |
| Type | LW26-20 LH3/3 |
| Bemessungsspannung Ui | 660 VAC |
| Bemessungsstrom Ith | 20 A |
| Betriebsstrom Ie bei 400VAC | 3,5 A |
| Betriebsstrom Ie bei 230VAC | 5,0 A |
| Betriebsstrom Ie bei 230VDC | 0,9 A |
| Schalterstellungen | 4 0 = Aus / Ia / Ib / Ic |
| Frontplattengröße | 65 x 65 mm |
| Montageausschnitt | 5 Bohrungen siehe Zeichnung |
| Freiraum (Einbautiefe) | 52 mm |
| Umgebungstemperatur im Betrieb | -15 bis +50°C |
| Umgebungstemperatur für Lagerung | -25 bis +70°C |
| Luftfeuchtigkeit | 20 bis 90% RHD nicht kondensierend |
| Eigengewicht | 130 g |
Nettogewicht (ohne Verpackung): 0,16 kg
Netto Produktabmessungen (LxBxH): 75 x 80 x 75 mm
Bruttogewicht (ohne Versandverpackung): 0,16 kg
Brutto Produktabmessungen (LxBxH): 75 x 80 x 75 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 0,35 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 150 x 100 x 100 mm
