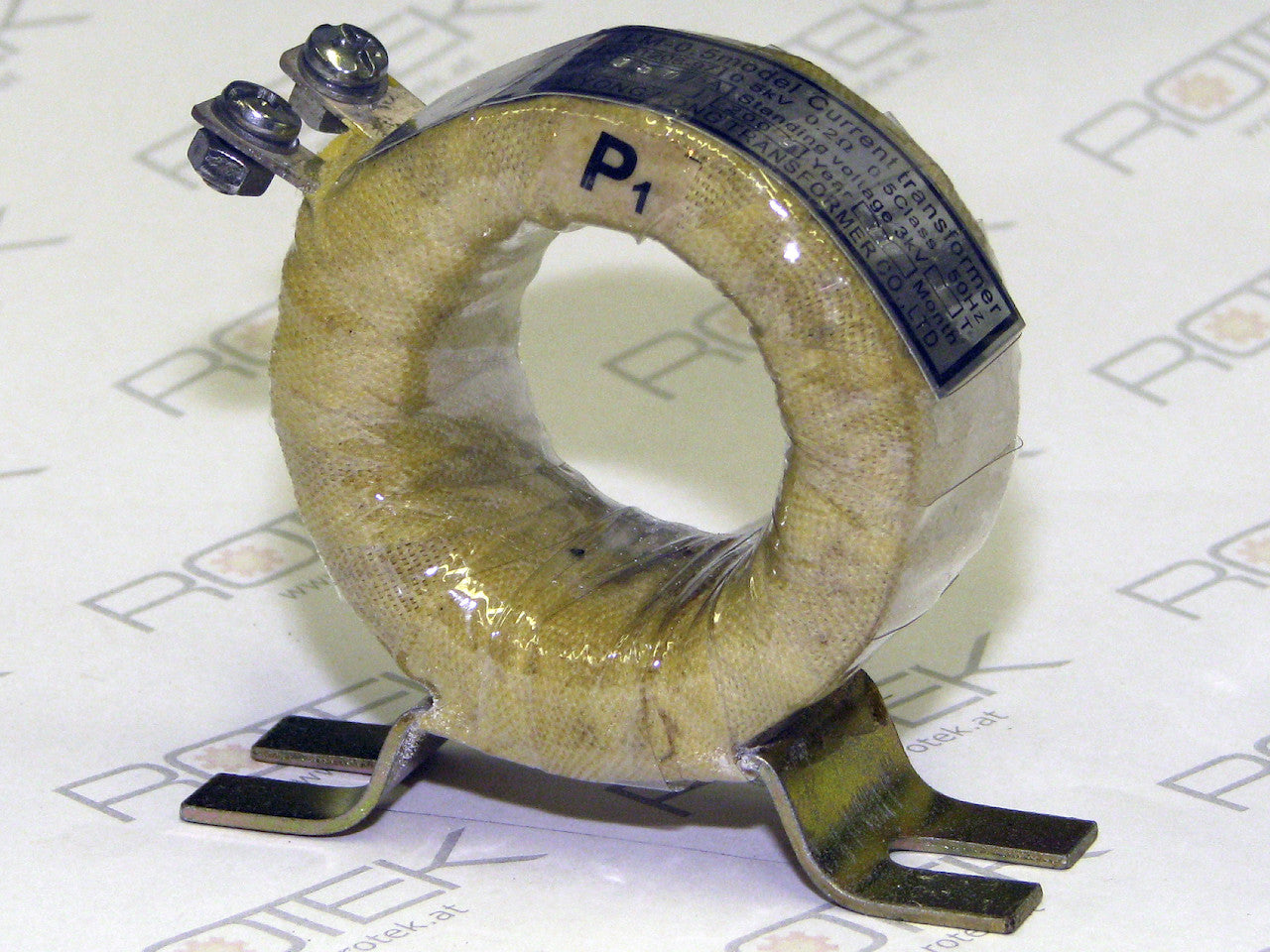

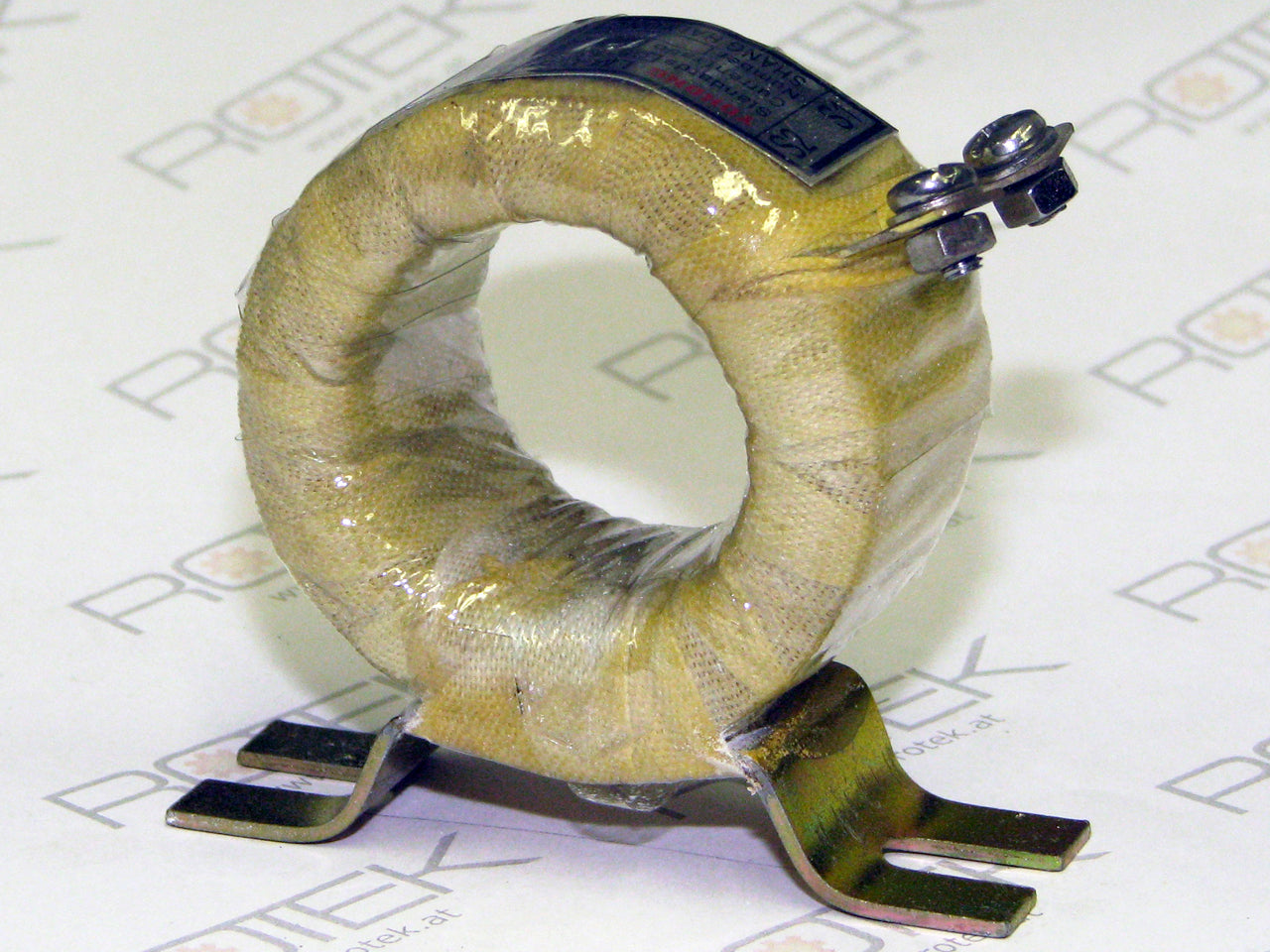

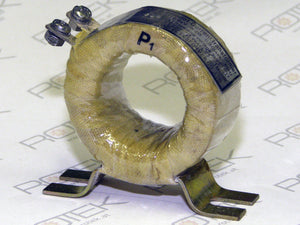

Stromwandler 150/5A für Wechselstrom, Primärstrom 150A
Abholverfügbarkeit konnte nicht geladen werden
- Primärstrom 0-150A
- Sekundärstrom 0-5A
- Passend zu Ampermetern 150/5A (150A/5A)
- Kabeldurchführung Ø36mm
- Kurzschlussfest
Dieses Gerät ist zum Einbau in geschlossene Schaltschränke bzw. Bedienfelder gedacht.
Der Anschluss erfolgt an ein passendes Amperemeter, Typ 150/5A.
Funktionsweise:
Das Strom leitende Kabel wird durch den Spulenring geführt (=Primärseitig).
Dadurch wird an den Spulenanschlüssen (=Sekundärseitig) ein Strom induziert.
Der sekundäre Strom beträgt bei primärem Maximalstrom 5A.
Verwendet man ein passendes Amperemeter zeigt das Messgerät bei 5A Messstrom den umgewandelten Wert (hier 150A) an.
Hinweise zur Elektrischen Installation:
Dieses Gerät darf nur durch fachkundige Personen angeschlossen werden.
Bitte beachten: Dies ist nur der Stromwandler. Das passende Amperemeter muss getrennt bestellt werden!
| Rotek Artikel Nr. | ZSPGEN00120 |
| EAN/GTIN13 | 9009970009137 |
| Hersteller | YOHONG |
| Type | LM-0.5 150/5A |
| Primärer Bemessungsstrom | 150 A |
| Sekundärer Bemessungsstrom | 5 A |
| Genauigkeitsklasse | 0,5 |
| Primärspannung | ≤ 500 V |
| Primärfrequenz | 50 Hz |
| Leerlaufspannung | 3 kVA |
| Elektrischer Anschluss | Mittels Rundösen an M5 Schrauben |
| Umgebungstemperatur | -20 bis +50°C |
| Luftfeuchtigkeit | 20 bis 85% RHD nicht kondensierend |

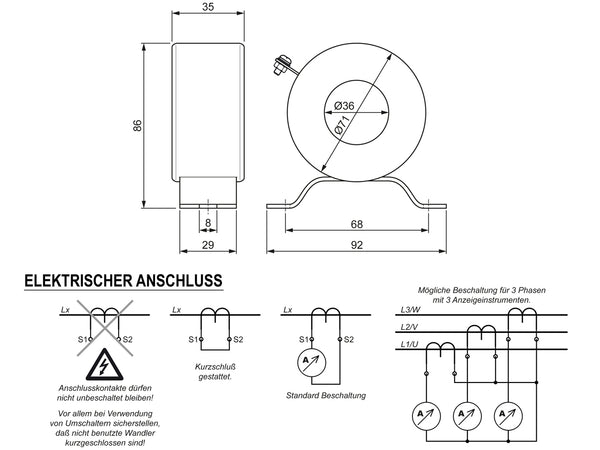

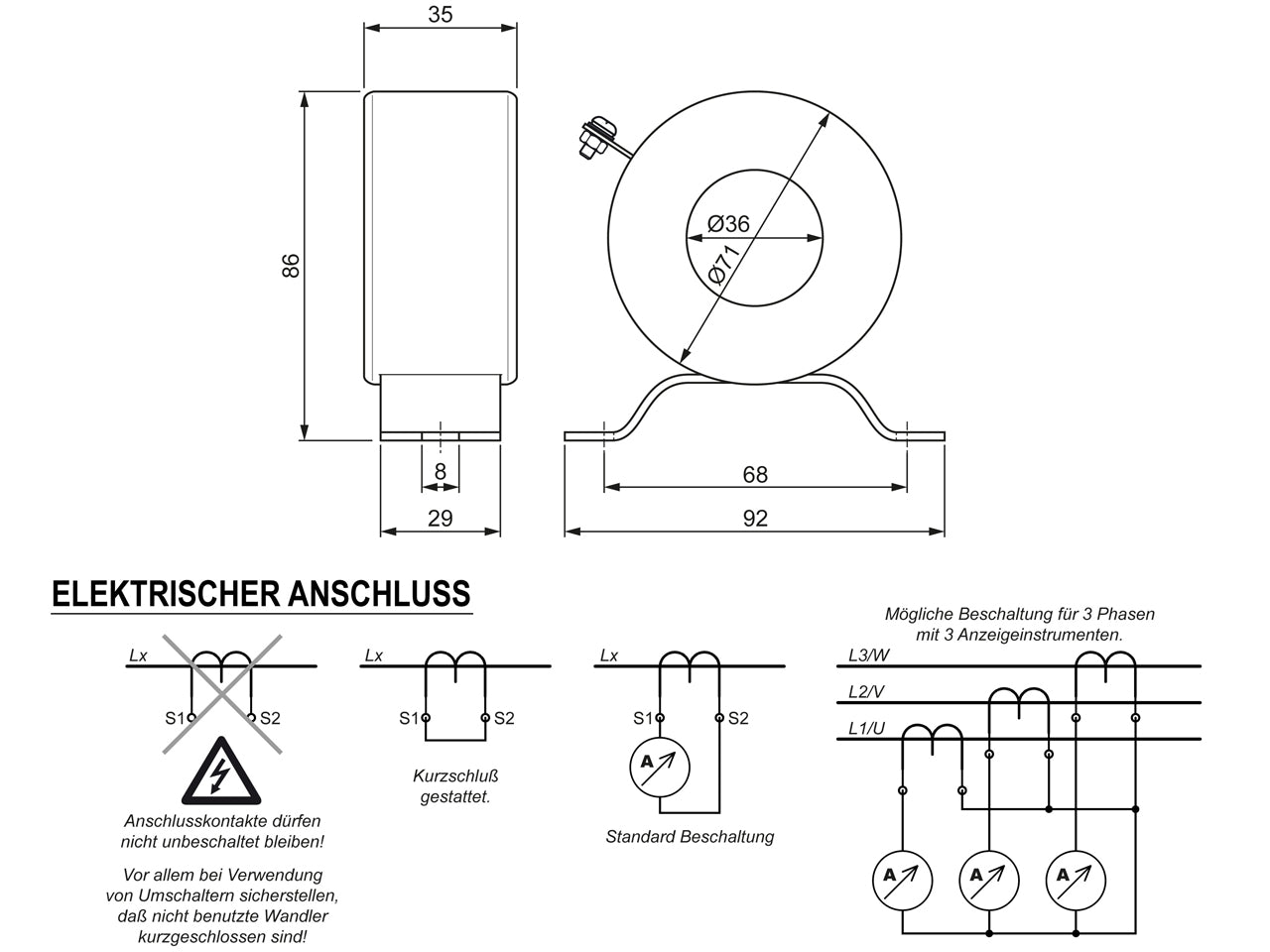

| Abmessungen | siehe Maßzeichnung |
| Eigengewicht | 380 g |
TARIC: 8504 3129 90
COO: China
Nettogewicht (ohne Verpackung): 0,336 kg
Netto Produktabmessungen (LxBxH): 75 x 35 x 90 mm
Bruttogewicht (ohne Versandverpackung): 0,336 kg
Brutto Produktabmessungen (LxBxH): 75 x 35 x 90 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 0,5 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 150 x 100 x 100 mm
Verwender (Kundenzielgruppe):
Nur für Fachpersonal (speziell ausgebildet und geschult) geeignet
Gebotskennzeichnung:
 | Hinweise zur korrekten Beschaltung beachten. Kontakte niemals UNBESCHALTEN belassen! |
Warnkennzeichnung:
 | Achtung Gefahr von Hochspannung! Kontakte NIEMALS offen lassen! Entweder an ein passendes Amperemeter, einen passenden Wahlschalter anschließen oder Kontakte kurzschließen! |
Gefahrenkennzeichnung:
| (keine) |
