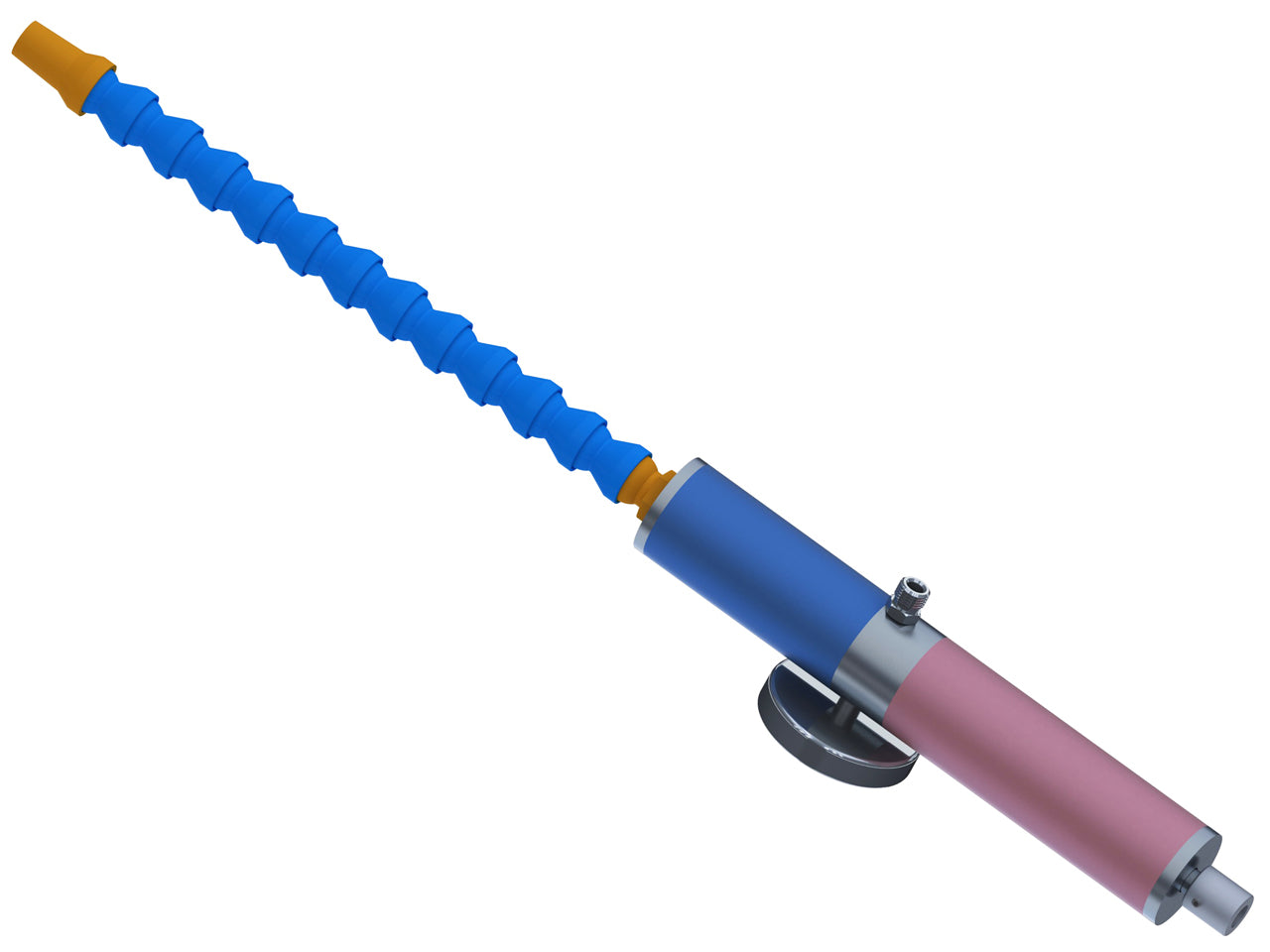

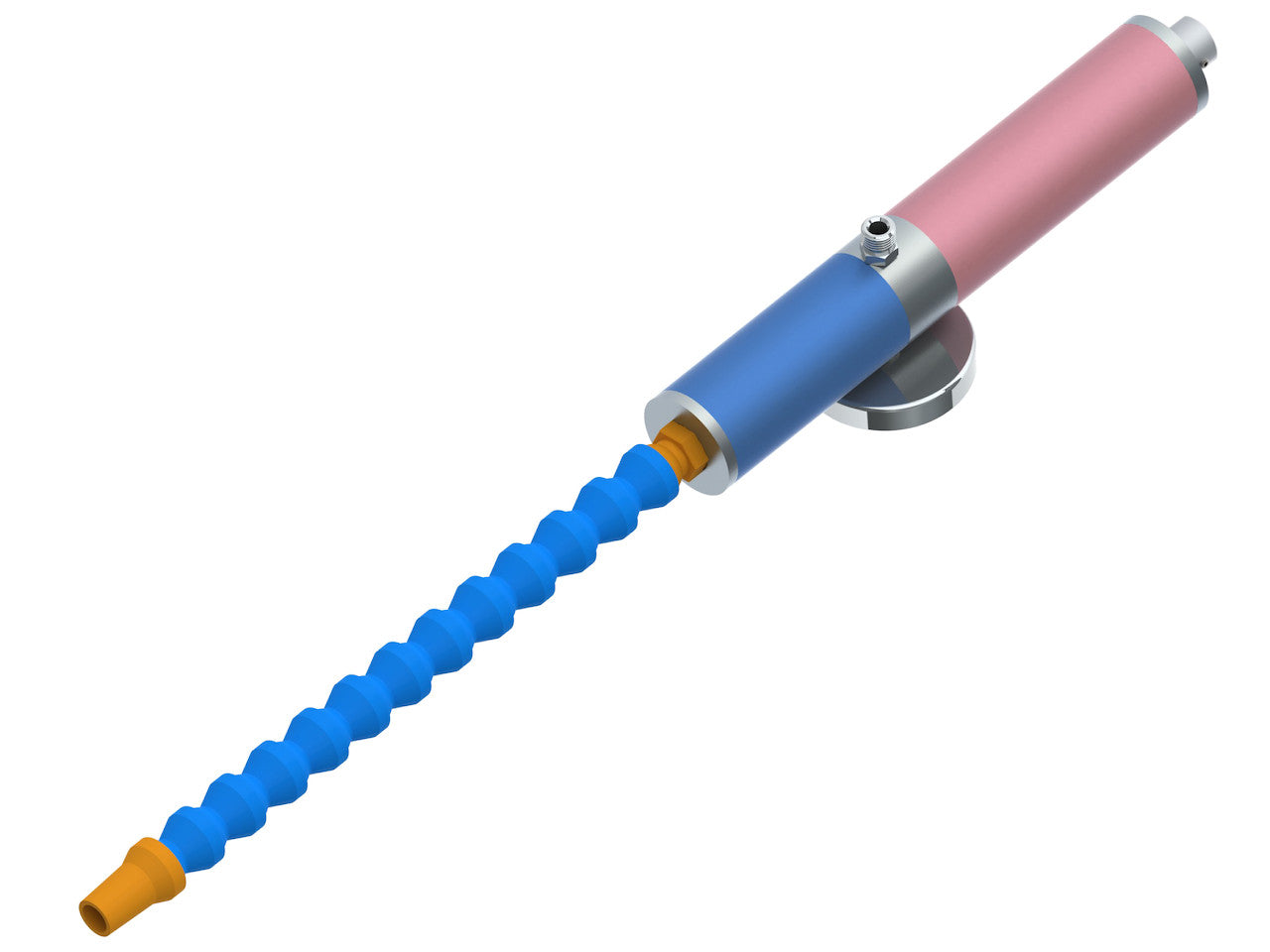

Der WKZ-CAG35-10 ist ein einfach zu bedienender, portabler Druckluftkühler, welcher die Temperatur der Druckluft nach dem Wirbelrohrprinzip um bis zu 43°C senken und dadurch Werkstücke, Werkzeuge oder andere Materialien einfach und ohne Zusatz von anderen Kühlmitteln kühlen kann.
Die einströmende Druckluft wird in einem Wirbelrohr so "verändert", dass warme Luft am hinteren, roten Gehäuseteil und kalte Luft am vorderen, blauen Gehäuseteil entsteht. Ganz ohne elektrischen Strom. Auch sonstige Zusatzmittel sind nicht nötig.
Dies macht den Druckluftkühler annähernd wartungsfrei. Das einzig benötigte "Betriebsmittel" ist Druckluft von mindestens 6, empfohlen 8 und maximal 10 bar.
D.h. bei korrekter Anwendung und z.B. +20° warmer Druckluft am Einlass strömt am Auslass bis zu -23° kalte Druckluft aus.
Neben dem Druck ist auch die zugeführte Druckluftmenge für den korrekten Betrieb wichtig.

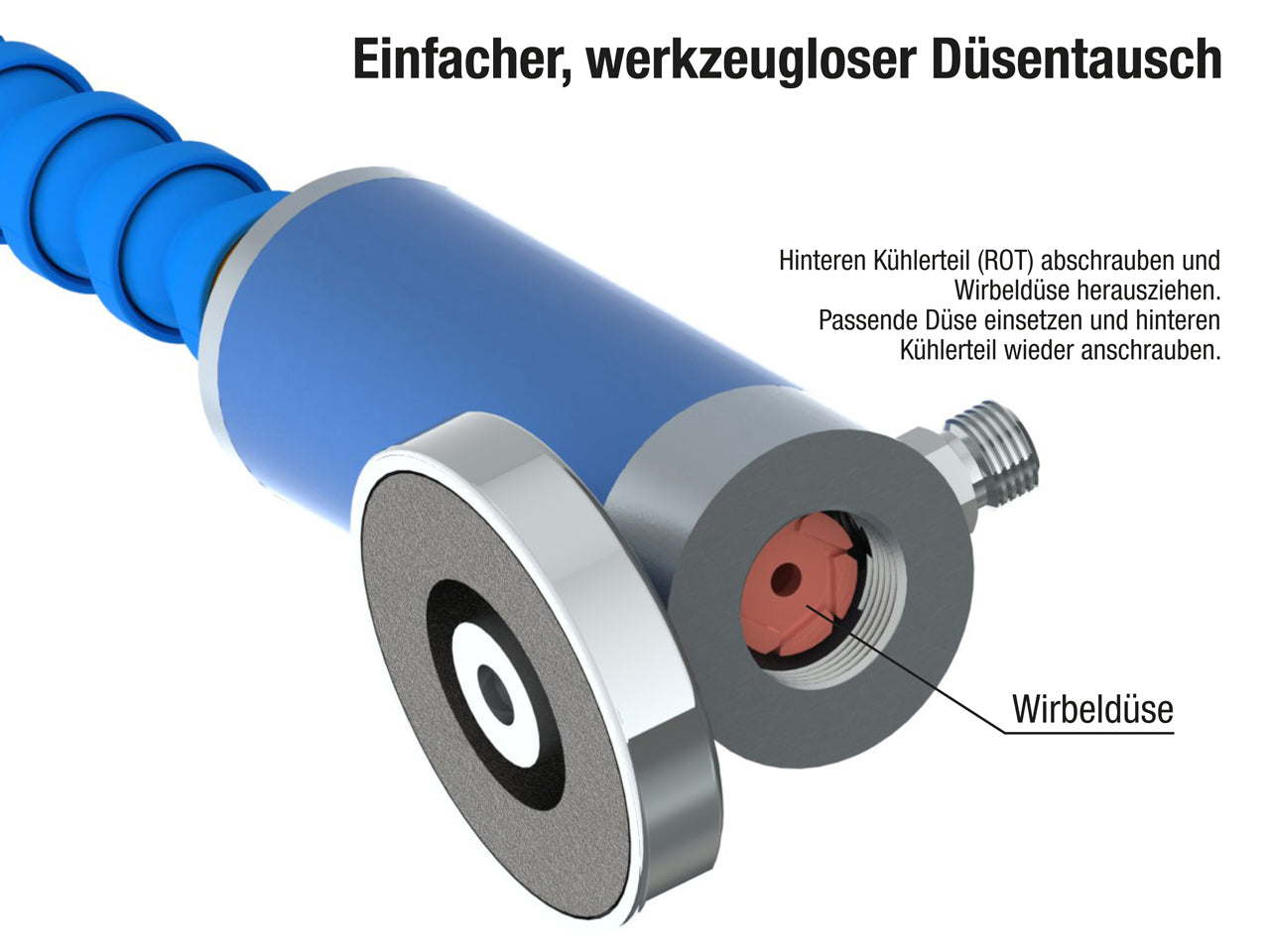

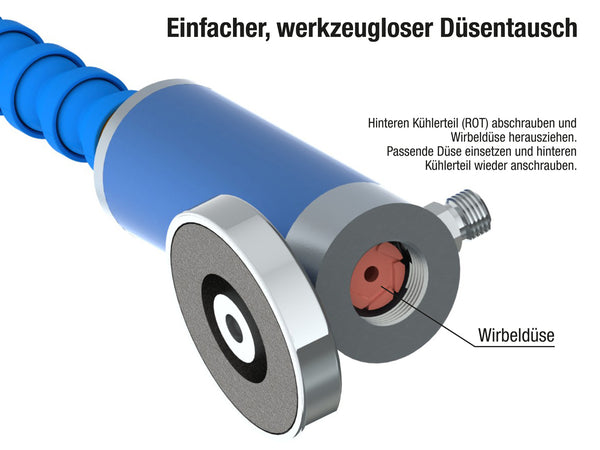

Es stehen 4 unterschiedliche Wirbeldüsen für unterschiedliche Luftmengen von 300 bis 1.000 l/min zur Verfügung.
Durch die starke Abkühlung der Druckluft entsteht bei längerer Verwendung im Auslasstrakt Eis. Soll der Kühler im Dauereinsatz (mehr als 2 Std.) verwendet werden, ist empfohlen die Druckluft zusätzlich zu trocknen. Weitere Hinweise zur Anwendung finden sie im Benutzerhandbuch.
Der 280mm lange, flexible Druckauslass sowie der Magnetstandfuß runden die Ausstattung ab.
Bitte beachten:
Da die Druckluft im Wirbelrohr Überschallgeschwindigkeit erreicht, ist dieses Kühlgerät im Betrieb bis zu 110dB laut.
Bitte beachten Sie dies bei Ihrer Anwendung. Weitere Hinweise finden Sie im Handbuch.
Bitte beachten Sie, dass dieses Gerät mit einem 1/4" AG Schraubgewinde am Druckluftauslass ausgeliefert wird.
Passende Druckluftnippel sind als Zubehör erhältlich.
| Rotek Artikel Nr. | WKZ019 |
| EAN/GTIN13 | 9009970005009 |
| Modell | WKZ-CAG43-10 |
| Bauart | Wirbelstromrohr für Druckluft |

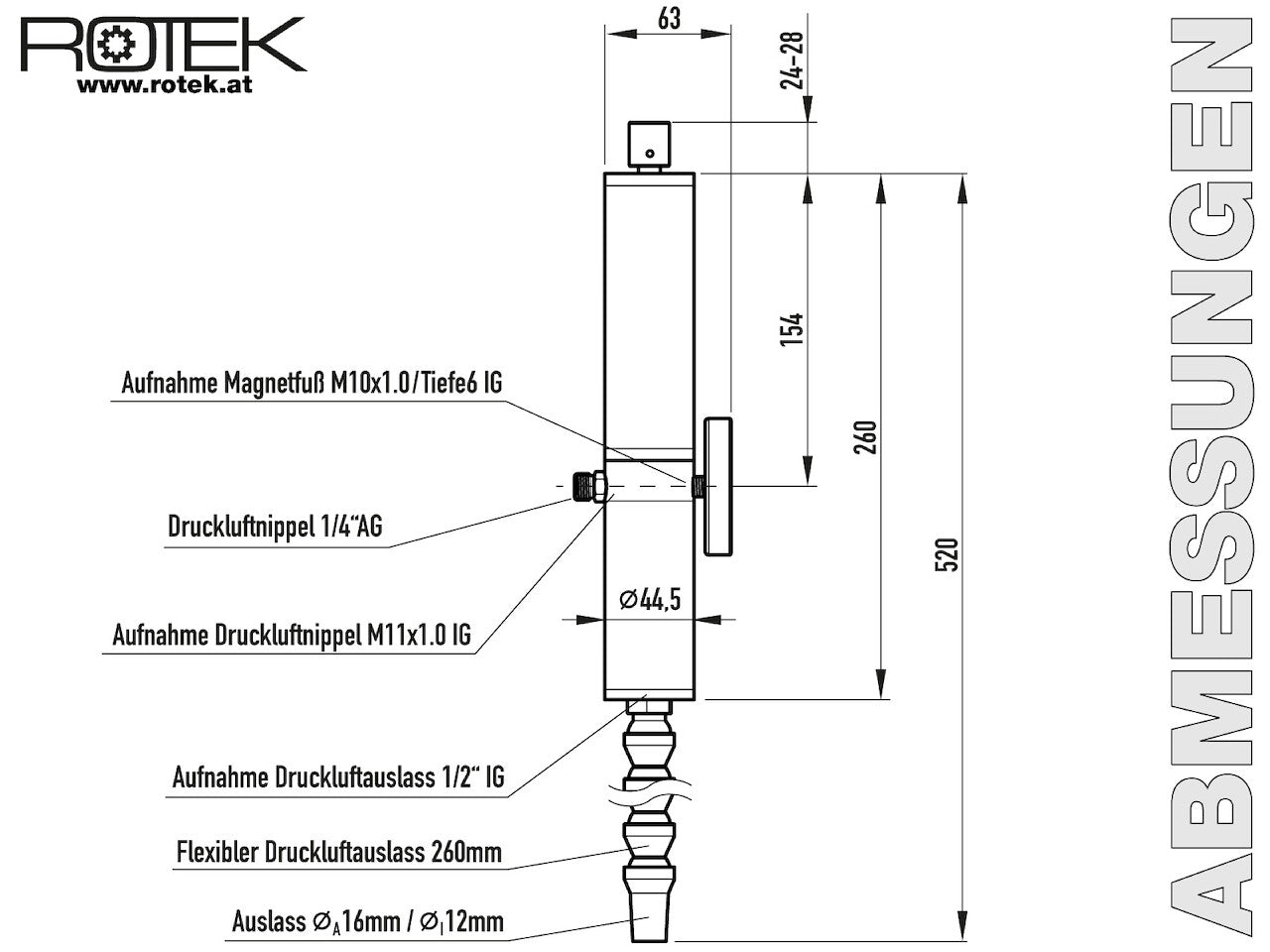

| Geräteabmessungen | siehe Maßzeichnung |
| Eigengewicht | 920 g (inkl. Zubehör) |
| Temperaturdifferenz | bis zu 43°C Abhängig von Düse, Druckluftmenge und Arbeitspunkt |
| Kühlleistung | bis zu 700 WC Abhängig von Düse, Druckluftmenge und Arbeitspunkt |
| Lautstärke | bis zu 110 dB(A) Abhängig von Düse, Druckluftmenge und Arbeitspunkt |
| Genauigkeit im Betrieb | ±0,5°C vom Stellwert |
| Druckluftanschluss | 1/4“ Aussengewinde Schnellkupplung nicht im Lieferumfang (Gerätegewinde M11x1.0 Innengewinde) |
| Anforderung an die Druckluftversorgung | min. 6 / max.10 bar empfohlen ≥ 8 bar |
| Reinheit der Druckluftversorgung | Ohne Fremdkörper (5μm Filter) Ölfrei |
| Feuchtigkeit der Druckluftversorgung | Bis zu 2 Std. durchgängiger Betrieb keine Trocknung notwendig. Bei Dauerverwendung Druckluft trocknen um Eisbildung im Auslass zu vermeiden. |
| Kaltluftauslass | 1/2“ Innengewinde 280mm langer, flexibler Druckluftauslass im Lieferumfang |
| Geräteaufnahme | M10x1.0, Tiefe 6 passender Magnetstandfuß Ø68mm im Lieferumfang |

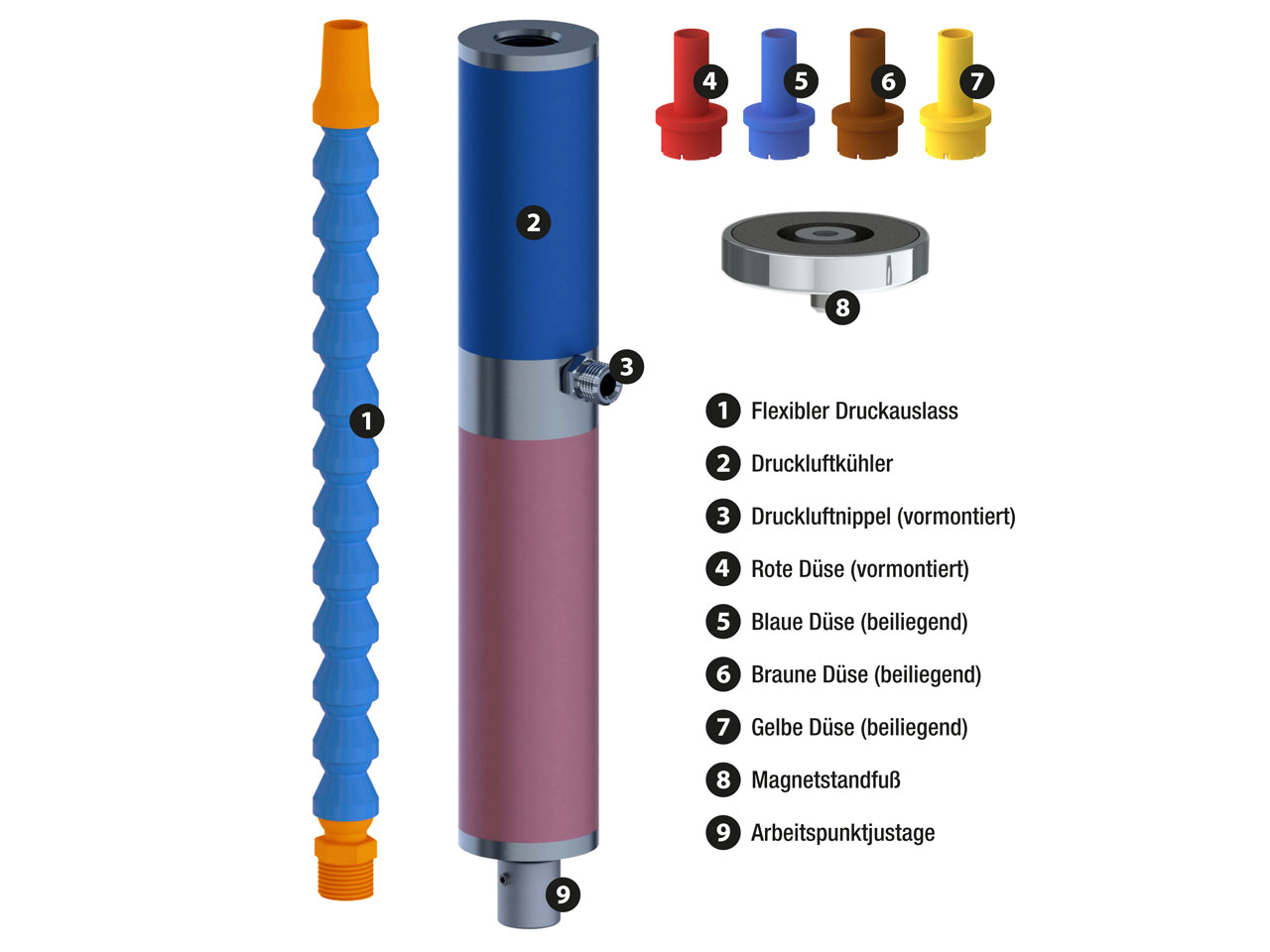

| Wirbeldüsen | 4 Stk. Im Lieferumfang |
| Wirbeldüse Gelb | ΔT bei 10bar: ≤ 41°C / ΔT bei 8bar: ≤ 33°C Luftmenge Q: 300l/min LPA 101 dB(A) / L bei 2m: 77 dB |
| Wirbeldüse Rot | ΔT bei 10bar: ≤ 43°C / ΔT bei 8bar: ≤ 35°C Luftmenge Q: 450l/min LPA 110 dB(A) / L bei 2m: 78 dB |
| Wirbeldüse Blau | ΔT bei 10bar: ≤ 41°C / ΔT bei 8bar: ≤ 33°C Luftmenge Q: 700l/min LPA 105 dB(A) / L bei 2m: 78 dB |
| Wirbeldüse Braun | ΔT bei 10bar: ≤ 40°C / ΔT bei 8bar: ≤ 33°C Luftmenge Q: 1.000l/min LPA 100 dB(A) / L bei 2m: 77 dB |
TARIC: 8418 6900 99
COO: Taiwan
Nettogewicht (ohne Verpackung): 0,58 kg
Netto Produktabmessungen (LxBxH): 575 x 45 x 79 mm
Bruttogewicht (ohne Versandverpackung): 1,043 kg
Brutto Produktabmessungen (LxBxH): 345 x 85 x 55 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 1,18 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 500 x 100 x 100 mm
