Dieses Gerät ist zum Einbau in geschlossene Schaltschränke bzw. Bedienfelder gedacht.
Der Anschluss erfolgt an ein passendes Amperemeter.

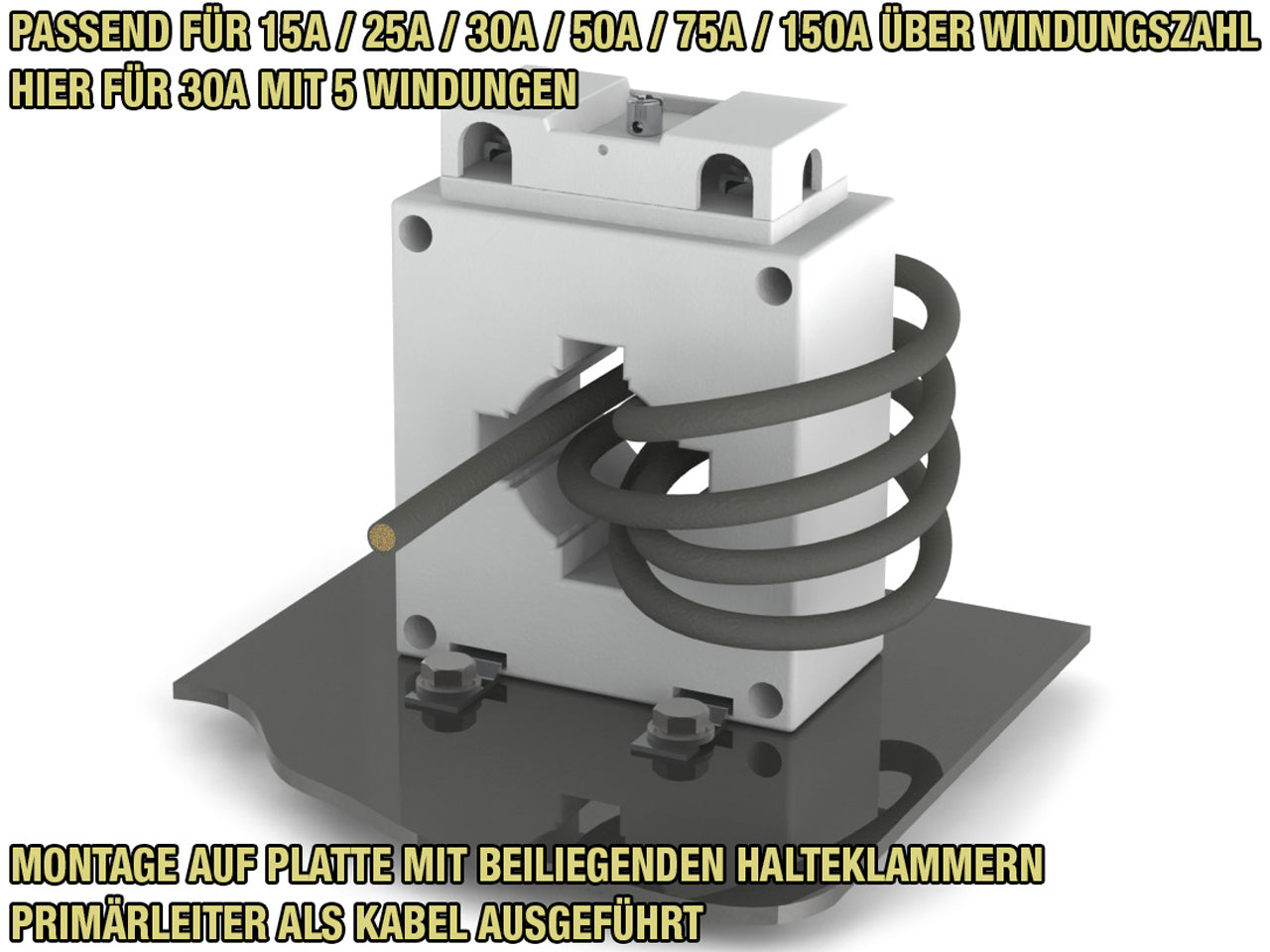

Je nach Wicklungsanzahl kann dieser Stromwandler für unterschiedliche Bemessungsströme verwendet werden:
| Bemessungsstrom | Wicklungsanzahl | Passendes Amperemeter |
| 50A | 3 | 50/5A |
| 75A | 2 | 75/5A |
| 150A | 1 | 150/5A |
Funktionsweise:
Das Strom leitende Kabel wird je nach Bemessungsstrom x-mal durch den Spulenring geführt (=Primärseitig, Anzahl siehe oben).
Dadurch wird an den Spulenanschlüssen (=Sekundärseitig) ein Strom induziert.
Der sekundäre Strom beträgt bei primärem Maximalstrom 5A.
Verwendet man ein passendes Amperemeter zeigt das Messgerät bei 5A Messstrom den umgewandelten Wert (hier 150A) an.
Hinweise zur Elektrischen Installation:
Dieses Gerät darf nur durch fachkundige Personen angeschlossen werden.
Bitte beachten: Dies ist nur der Stromwandler. Das passende Amperemeter muss getrennt bestellt werden!
| Rotek Artikel Nr. | ZSPGEN00285 |
| EAN/GTIN13 | 9009970011734 |
| Hersteller | CHiNT |
| Bauform | BH-0.66 40 I |
| Primärer Bemessungsstrom | Abhängig von der Wicklungszahl 15A / 25A / 30A / 50A / 75A /150A |
| Sekundärer Bemessungsstrom | 5 A |
| Genauigkeitsklasse | 0,5 |
| Primärspannung | ≤ 660 V |
| Primärfrequenz | 50 Hz |
| Ausgangsleistung | 2,5 VA |
| Leerlaufspannung | 3 kVA |

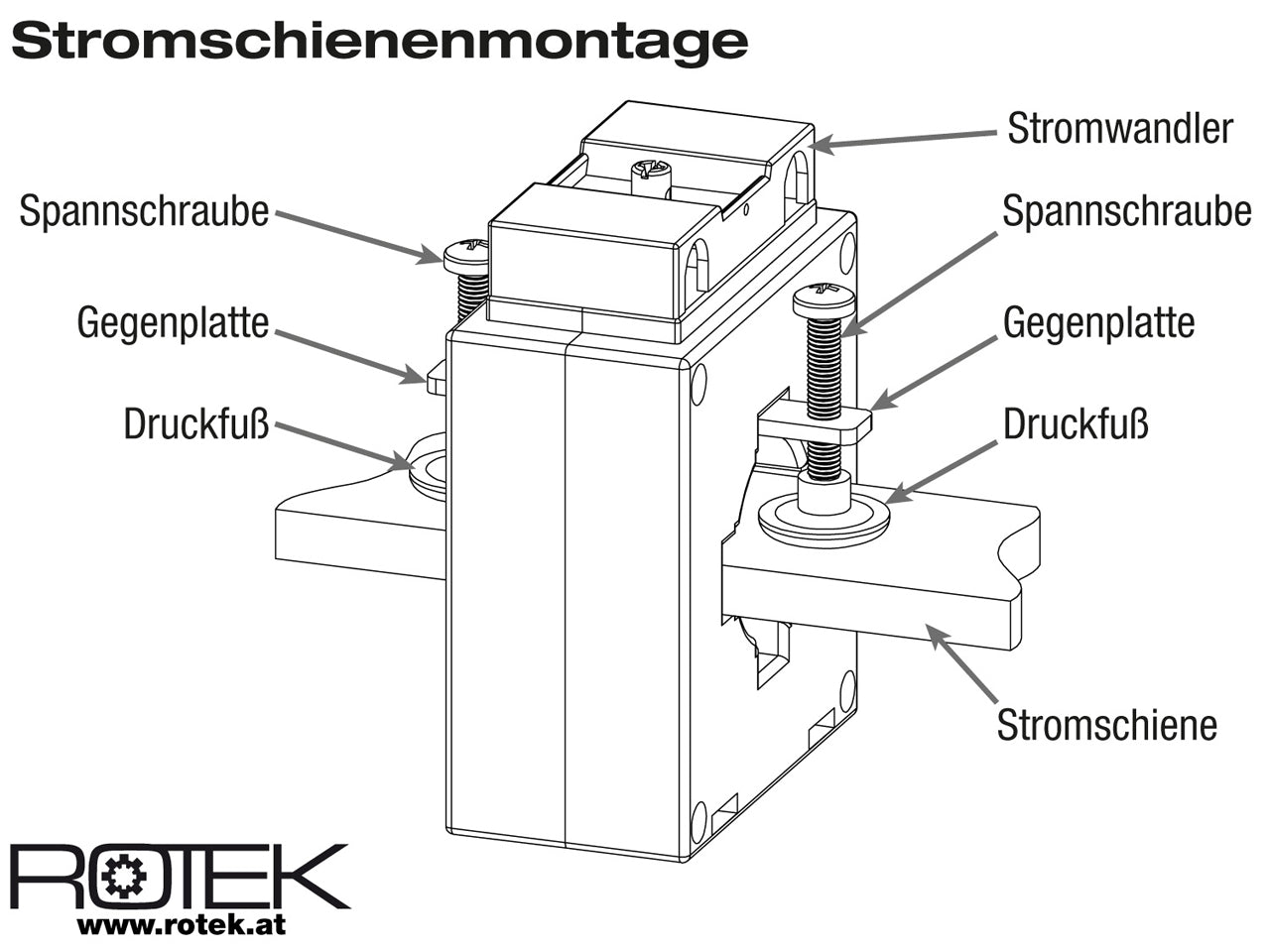

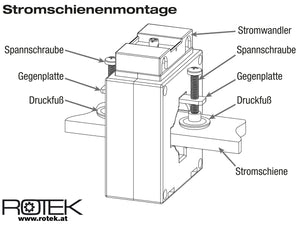

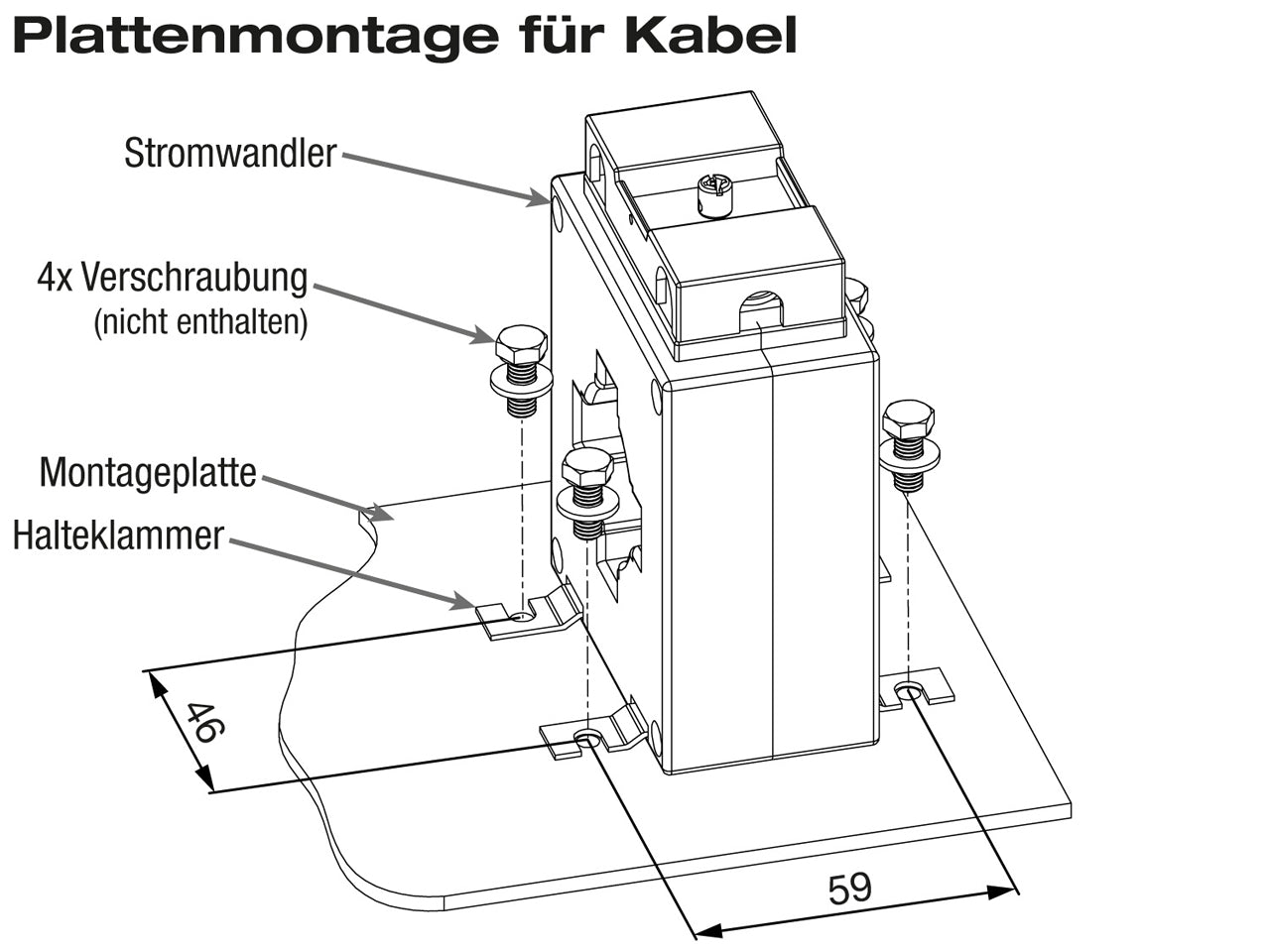

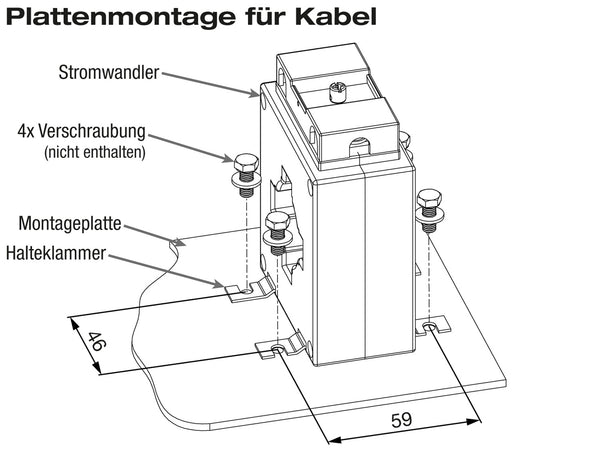

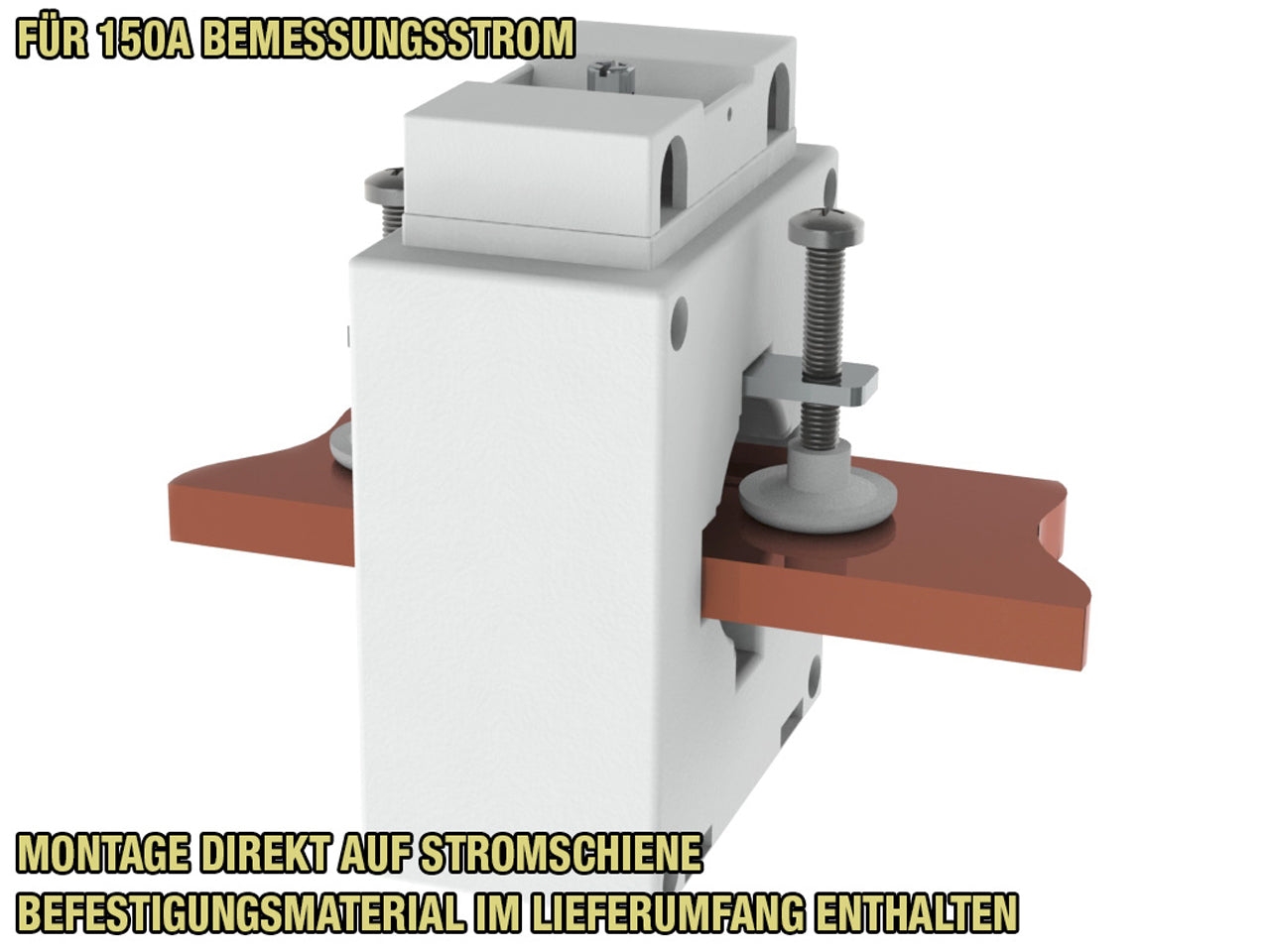

| Montage | Direkt auf Stromschiene oder mittels Halteklammern auf Platte geschraubt |
| Elektrischer Anschluss | Mittels M5 Ring-/Gabelkabelschuh |
| Umgebungstemperatur | -5 bis +40°C |
| Luftfeuchtigkeit | bis 85% RHD nicht kondensierend |

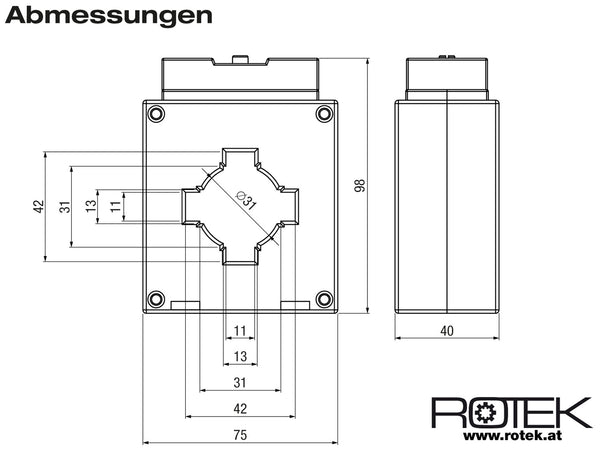

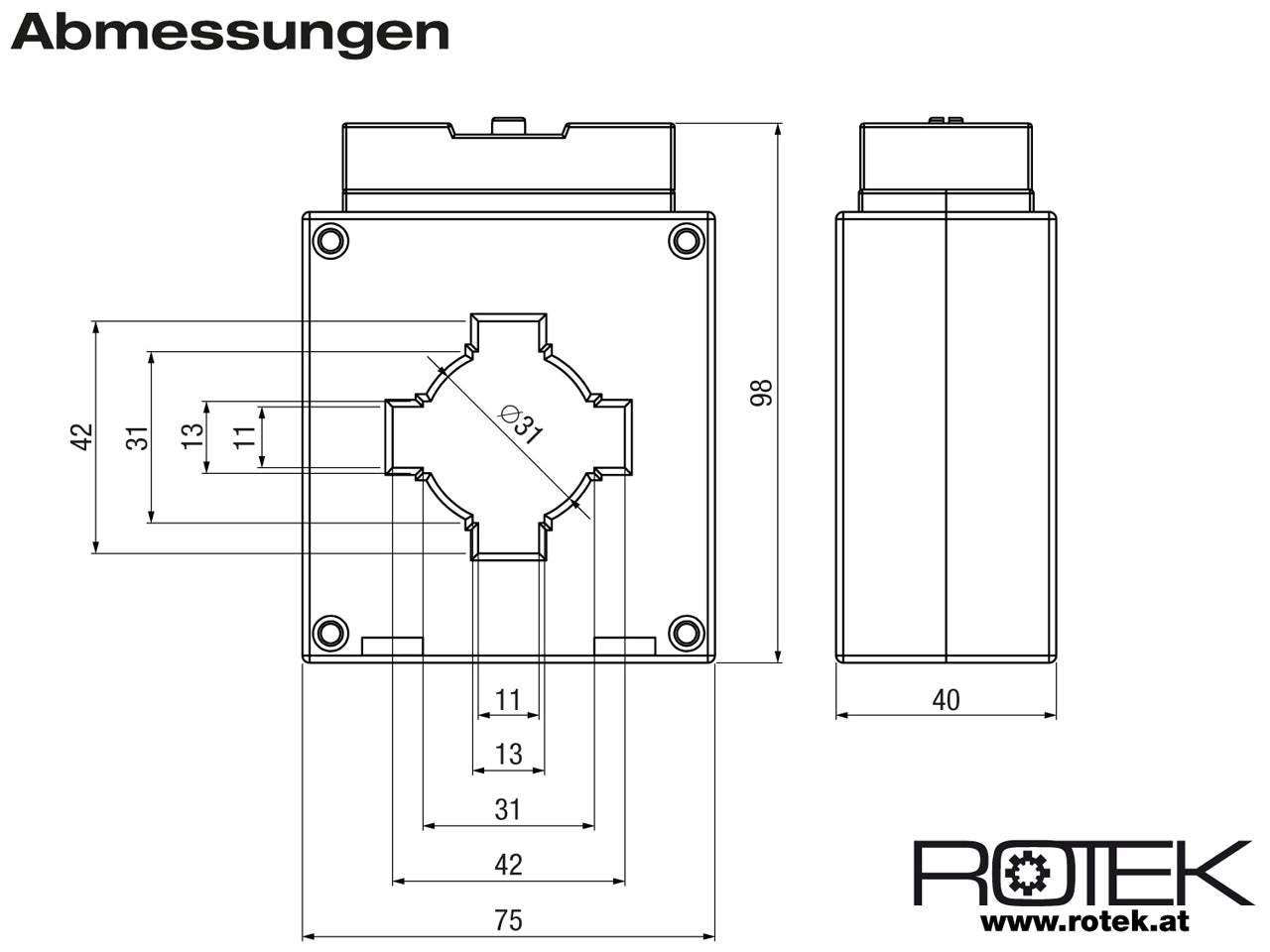

| Abmessungen | siehe Maßzeichnung |
| Eigengewicht | 350 g |
TARIC: 8504 3129 90
COO: China
Nettogewicht (ohne Verpackung): 0,35 kg
Netto Produktabmessungen (LxBxH): 75 x 40 x 98 mm
Bruttogewicht (ohne Versandverpackung): 0,4 kg
Brutto Produktabmessungen (LxBxH): 94 x 42 x 101 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 1 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 100 x 100 x 150 mm
Es gelten folgende Lieferkosten für Bestellungen:
Für Lieferungen im Inland (Österreich):
Pauschale Versandkosten von 14,90 EUR inkl. 20% MwSt. pro Bestellung.
Ab einem Bestellwert von 120,00 EUR inkl. 20% MwSt. liefern wir versandkostenfrei.
Für Lieferungen nach Deutschland (Festland, ohne Inseln):
Pauschale Brutto-Versandkosten von 14,90 EUR inkl. 19% MwSt. pro Bestellung.
Ab einem Bestellwert von 120,00 EUR inkl. 19% MwSt. liefern wir versandkostenfrei.
Verwender (Kundenzielgruppe):
Nur für Fachpersonal (speziell ausgebildet und geschult) geeignet
Gebotskennzeichnung:

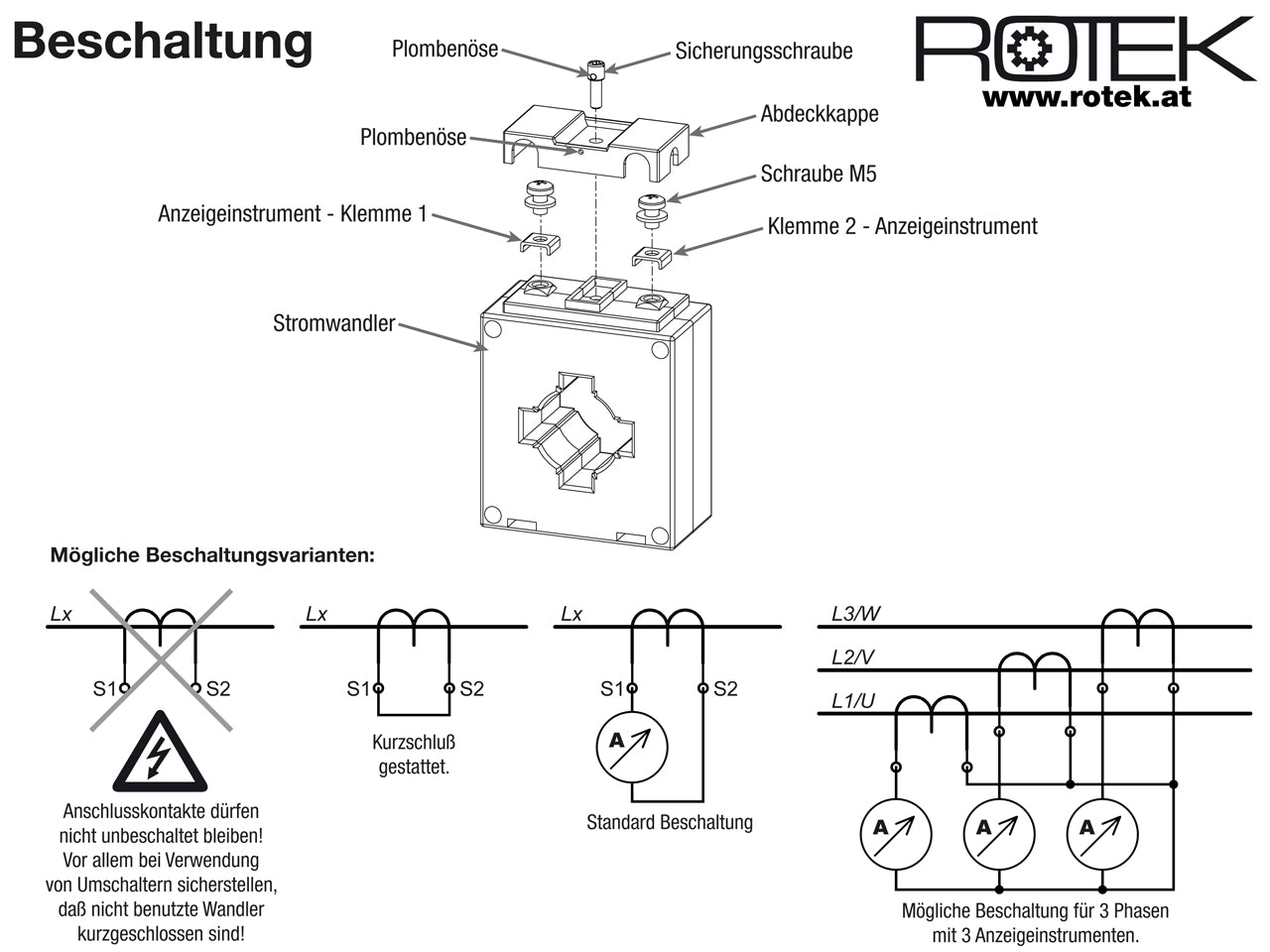

 | Hinweise zur korrekten Beschaltung beachten. Kontakte niemals UNBESCHALTEN belassen! |
Warnkennzeichnung:
 | Achtung Gefahr von Hochspannung! Kontakte NIEMALS offen lassen! Entweder an ein passendes Amperemeter, einen passenden Wahlschalter anschließen oder Kontakte kurzschließen! |
Gefahrenkennzeichnung:
| (keine) |
