50A Shunt, 75mV@30A
Abholverfügbarkeit konnte nicht geladen werden
- Shunt für 50A Bemessungsstrom
- 75mV Ausgangsspannung bei 50A
- M4/M5 Verschraubung
Dieser Shunt ist zum Einbau in geschlossene Schaltschränke bzw. Bedienfelder gedacht.
Ein passender Berührungsschutz muss bauseitig vorgesehen werden.
Der Primärleiter wird über M5 Verschraubung mittels Ring-/Gabelkabelschuh angeschlossen.
Die Abnahme erfolgt über M4 Verschraubung mittels Ring-/Gabelkabelschuh.
Hinweise zur Elektrischen Installation:
Dieses Gerät darf nur durch fachkundige Personen angeschlossen werden.
Hinweise zur Mechanischen Installation:

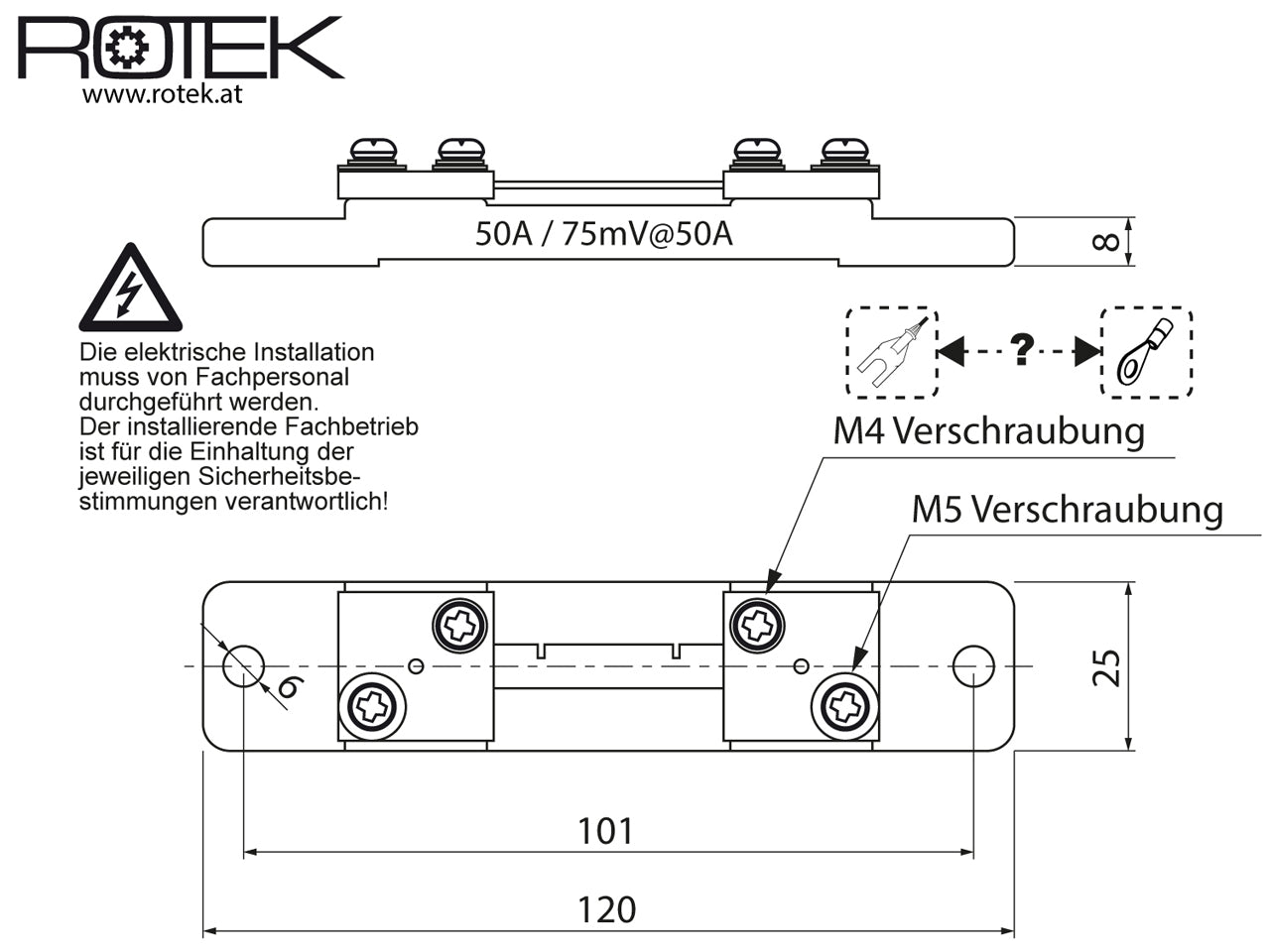

Die Montage erfolgt über D6 Montagelöcher - siehe Zeichnung.
| Rotek Artikel Nr. | ZSPGEN00290 |
| EAN/GTIN13 | 9009970017361 |
| Bemessungsstrom | 50 A |
| Referenzspannung | 75mV bei 50A |
| Baulänge | 120 mm |
| Montagelochabstand | 101 mm / D6 mm |
| Einbauhöhe | 25 mm |
| Eigengewicht | 55 g |
(keine)
Nettogewicht (ohne Verpackung): 55 g
Netto Produktabmessungen (LxBxH): 120 x 25 x 25 mm
Bruttogewicht (ohne Versandverpackung): 55 g
Brutto Produktabmessungen (LxBxH): 120 x 25 x 25 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 250 g
Versandabmessungen für 1 Stk./VE (LxBxH): 150 x 100 x 100 mm
Verwender (Kundenzielgruppe):
Nur für Fachpersonal (speziell ausgebildet und geschult) geeignet
Gebotskennzeichnung:
 | Hinweise zur korrekten Beschaltung beachten. Kontakte niemals UNBESCHALTEN belassen! |
Warnkennzeichnung:
 | Achtung Gefahr von Hochspannung! Kontakte NIEMALS offen lassen! Entweder an ein passendes Amperemeter, einen passenden Wahlschalter anschließen oder Kontakte kurzschließen! |
Gefahrenkennzeichnung:
| (keine) |
