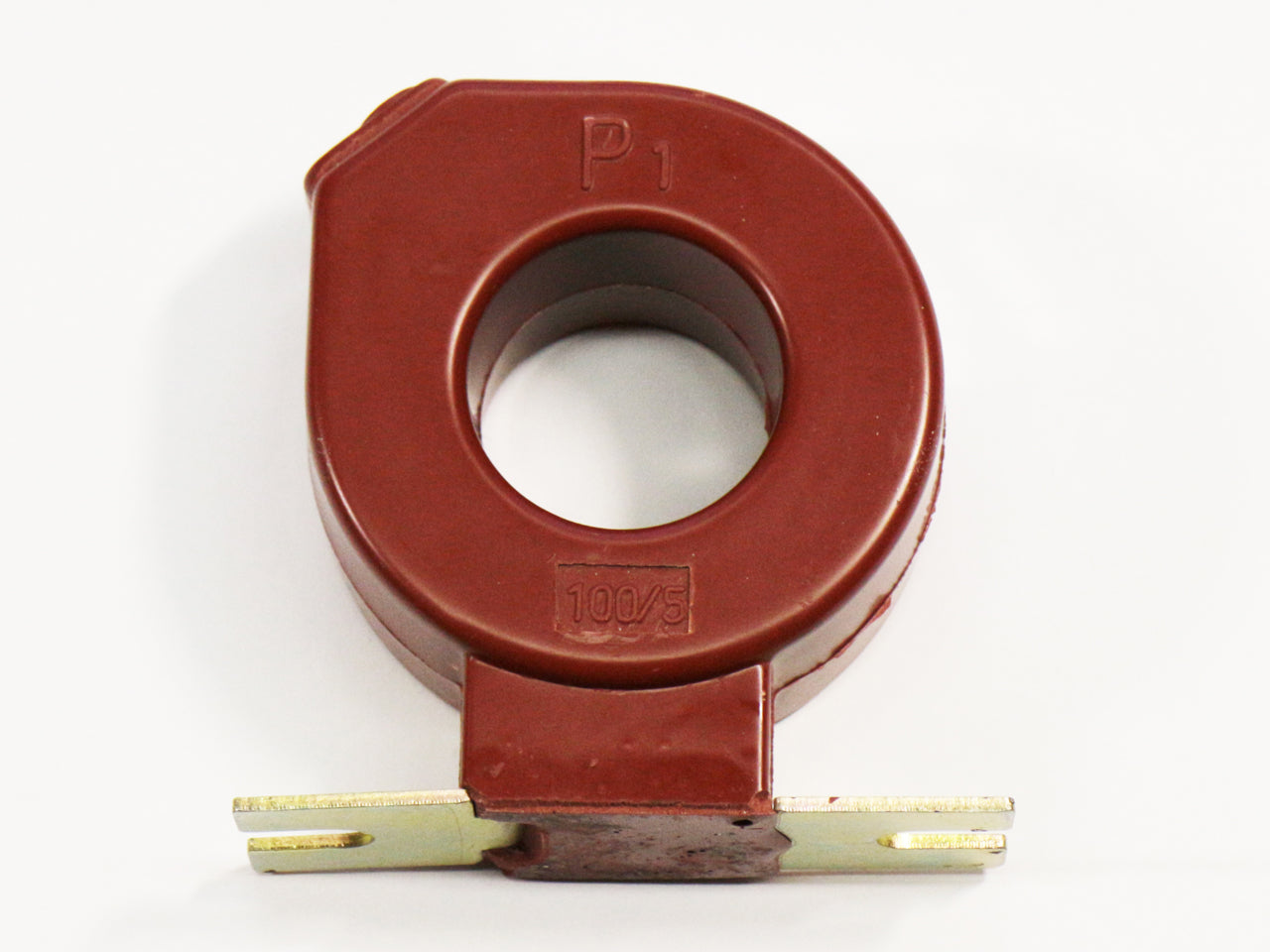

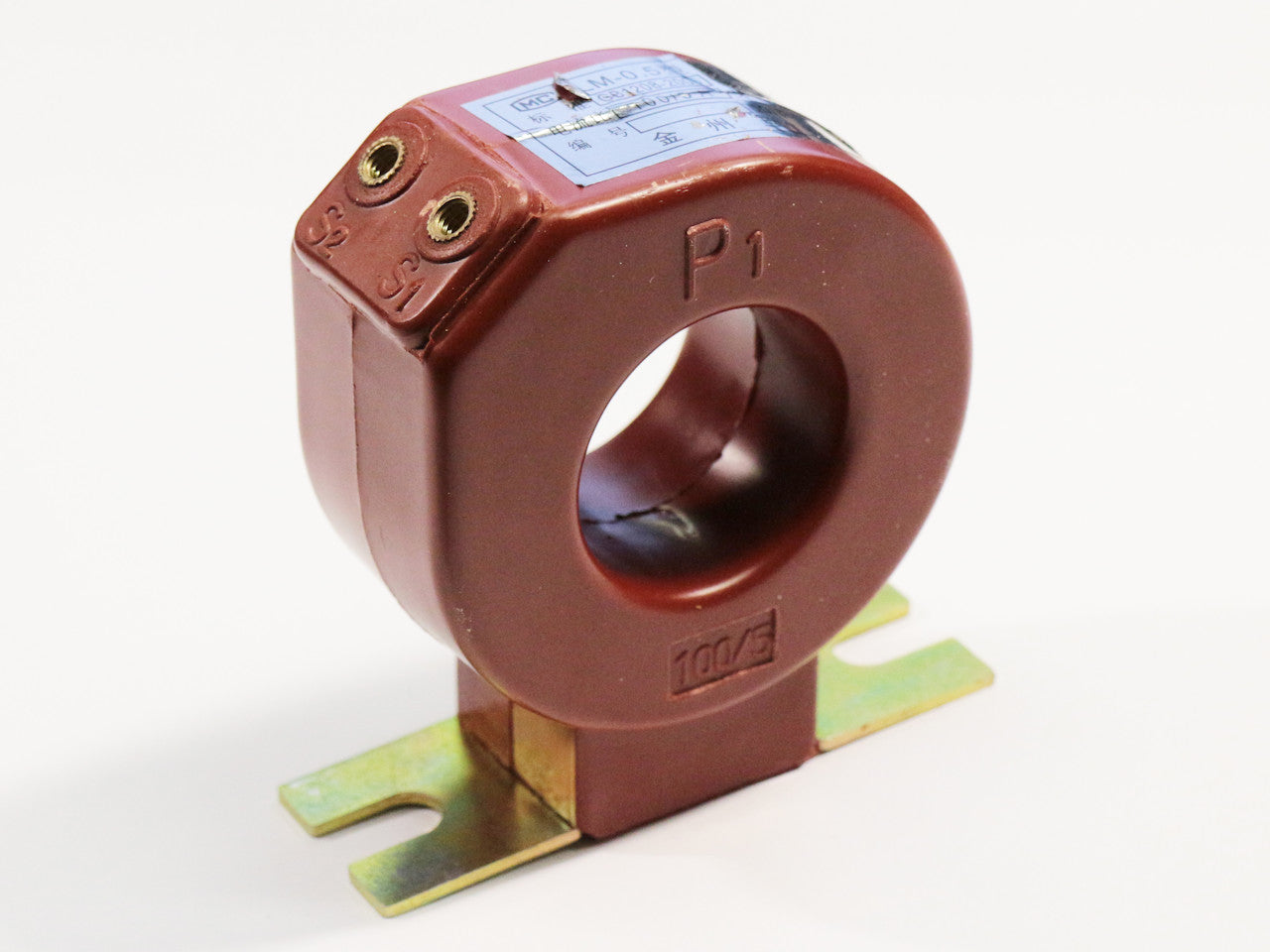

Dieses Gerät ist zum Einbau in geschlossene Schaltschränke bzw. Bedienfelder gedacht.
Der Anschluss erfolgt an ein passendes Amperemeter, Typ 100/5A.
Funktionsweise:
Das Strom leitende Kabel wird durch den Spulenring geführt (=Primärseitig).
Dadurch wird an den Spulenanschlüssen (=Sekundärseitig) ein Strom induziert.
Der sekundäre Strom beträgt bei primärem Maximalstrom 5A.
Verwendet man ein passendes Amperemeter zeigt das Messgerät bei 5A Messstrom den umgewandelten Wert (hier 100A) an.
Hinweise zur Elektrischen Installation:
Dieses Gerät darf nur durch fachkundige Personen angeschlossen werden.
Bitte beachten: Dies ist nur der Stromwandler. Das passende Amperemeter muss getrennt bestellt werden!
Wandlerverhältnis :
Leitung 1 x durchgeführt : 100:5
Leitung 2 x durchgeführt : 50:5
Leitung 4 x durchgeführt : 25:5
Leitung 5 x durchgeführt : 20:5
Leitung 10 x durchgeführt : 10:5
| Rotek Artikel Nr. | ZSPGEN00309 |
| EAN/GTIN13 | 9009970012656 |
| Type | LM-0.5 100/5A |
| Primärer Bemessungsstrom | 100 A |
| Sekundärer Bemessungsstrom | 5 A |
| Genauigkeitsklasse | 0,5 |
| Primärspannung | ≤ 500 V |
| Primärfrequenz | 50 Hz |
| Leerlaufspannung | 3 kVA |
| Elektrischer Anschluss | Mittels M5 Schrauben |
| Umgebungstemperatur | -20 bis +50°C |
| Luftfeuchtigkeit | 20 bis 85% RHD nicht kondensierend |
| Tiefe | 36mm |
| Höhe | 90mm |
| Breite (mit Befestigungslasche) | 88mm |
| Lochbild Befestigung | Abstand 70mm, 2 x M8 (Langlöcher) |
| Anschluss | 2 x M5 , Abstand 15mm |
| Eigengewicht | 380 g |
| Besonderheiten | in Phenolharz vergossen |
TARIC: 8504 3129 90
COO: China
Nettogewicht (ohne Verpackung): 0,389 kg
Netto Produktabmessungen (LxBxH): 88 x 37 x 90 mm
Bruttogewicht (ohne Versandverpackung): 0,389 kg
Brutto Produktabmessungen (LxBxH): 88 x 37 x 90 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 0,6 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 150 x 100 x 100 mm
Es gelten folgende Lieferkosten für Bestellungen:
Für Lieferungen im Inland (Österreich):
Pauschale Versandkosten von 14,90 EUR inkl. 20% MwSt. pro Bestellung.
Ab einem Bestellwert von 120,00 EUR inkl. 20% MwSt. liefern wir versandkostenfrei.
Für Lieferungen nach Deutschland (Festland, ohne Inseln):
Pauschale Brutto-Versandkosten von 14,90 EUR inkl. 19% MwSt. pro Bestellung.
Ab einem Bestellwert von 120,00 EUR inkl. 19% MwSt. liefern wir versandkostenfrei.
Verwender (Kundenzielgruppe):
Nur für Fachpersonal (speziell ausgebildet und geschult) geeignet
Gebotskennzeichnung:
 | Hinweise zur korrekten Beschaltung beachten. Kontakte niemals UNBESCHALTEN belassen! |
Warnkennzeichnung:
 | Achtung Gefahr von Hochspannung! Kontakte NIEMALS offen lassen! Entweder an ein passendes Amperemeter, einen passenden Wahlschalter anschließen oder Kontakte kurzschließen! |
Gefahrenkennzeichnung:
| (keine) |
