Stromwandler 300/5A für Wechselstrom, Primärstrom 300A (150:5A, 100:5A, 75:5A, 50:5A)

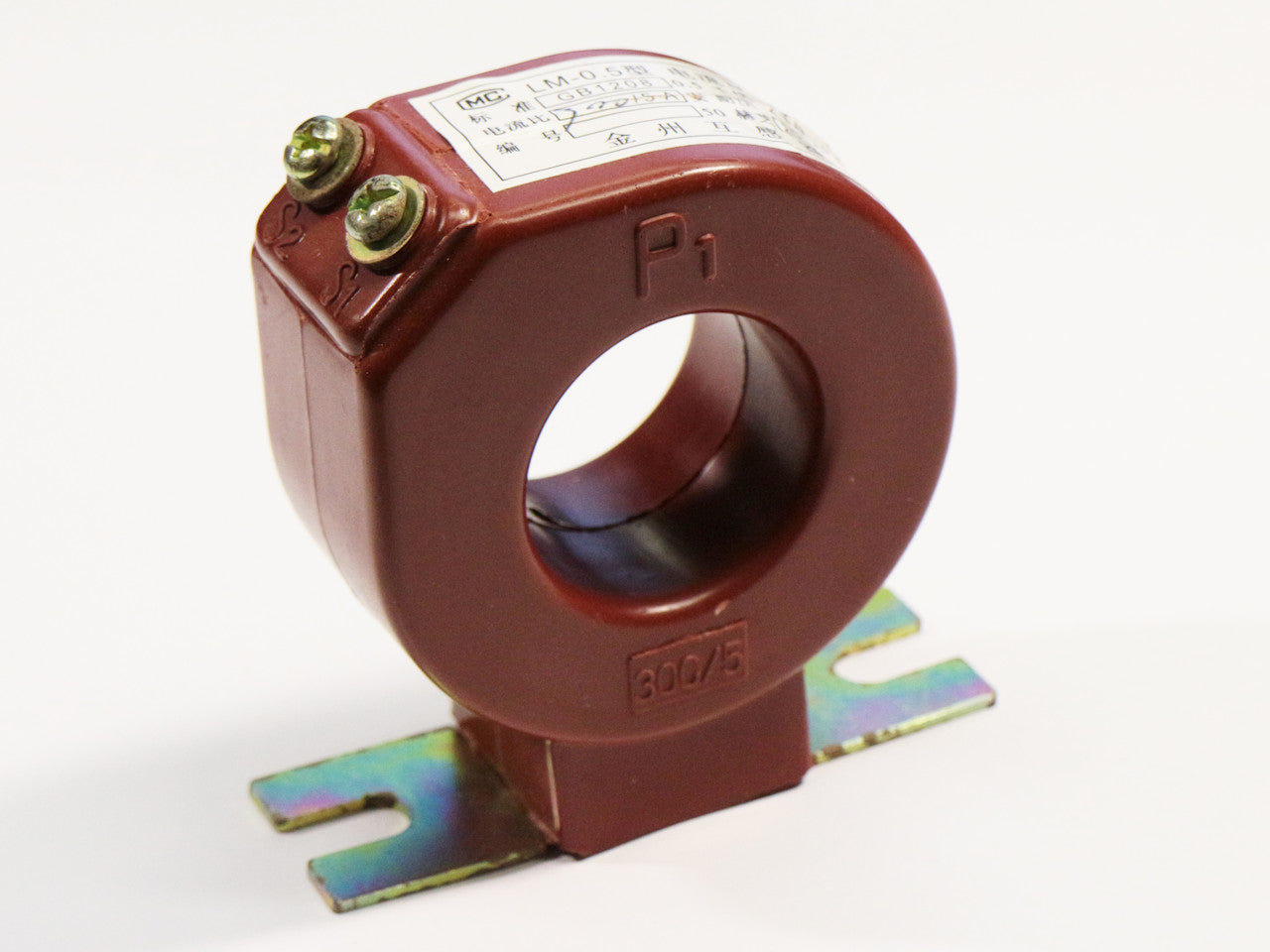

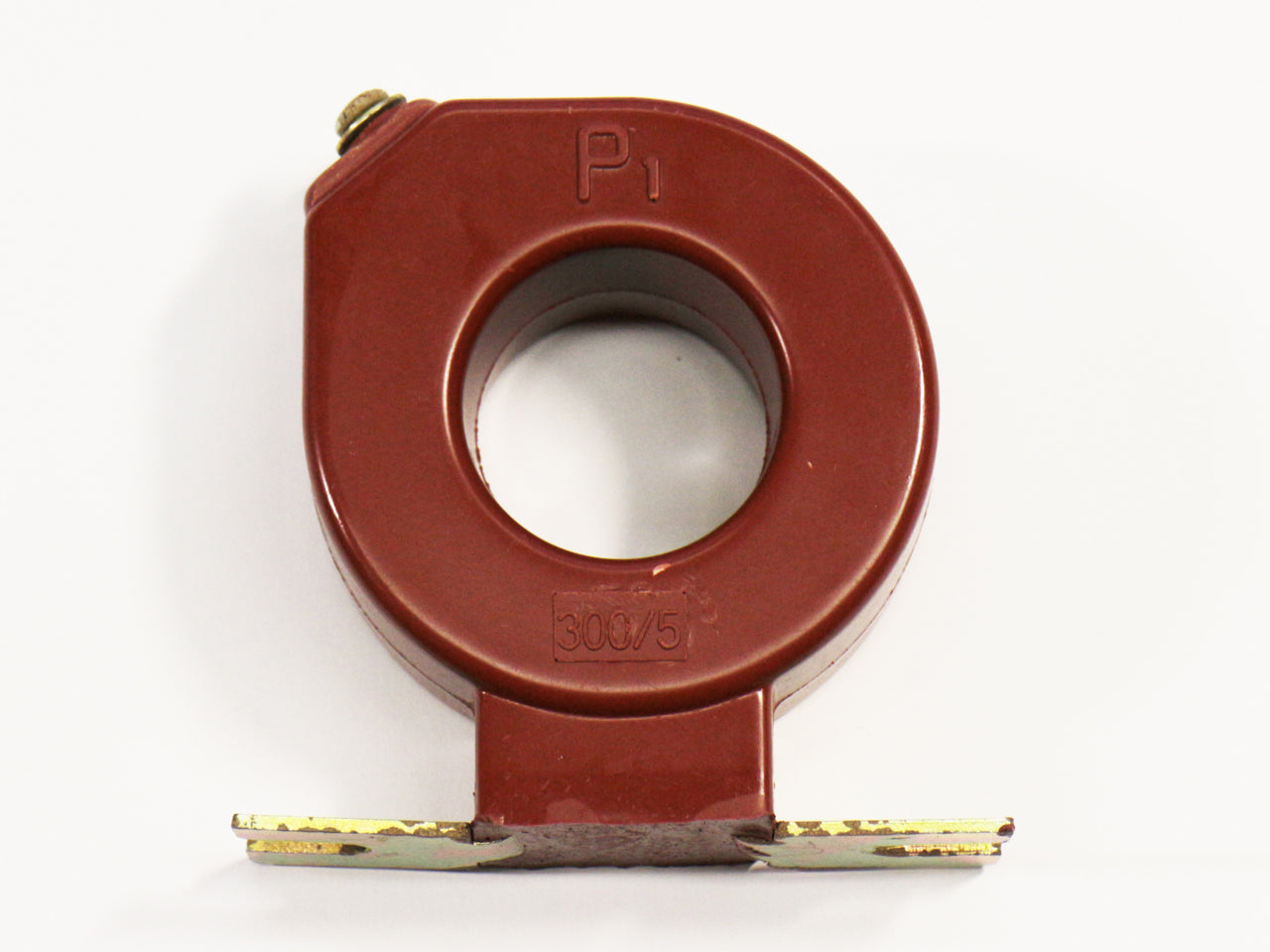

Universal Stromwandler 300A/5A

Art.Nr.: ZSPGEN00310
16,90 EUR
16,90 EUR
Verkauf Nicht lagernd
Steuern inbegriffen. Versand wird beim Bezahlen berechnet.

Auf Lager

  • Apple Pay
  • EPS
  • Google Pay
  • Klarna
  • Maestro
  • Mastercard
  • PayPal
  • Visa

  • Primärstrom 0-300A
  • Sekundärstrom 0-5A
  • Passend zu Ampermetern 300/5A (300A/5A)
  • Kabeldurchführung Ø35mm
  • Kurzschlussfest
  • das Wandlerverhältnis kann durch mehrfache Durchführung der Leitung verändert werden.

Dieses Gerät ist zum Einbau in geschlossene Schaltschränke bzw. Bedienfelder gedacht.
Der Anschluss erfolgt an ein passendes Amperemeter, Typ 300/5A.

Funktionsweise:
Das Strom leitende Kabel wird durch den Spulenring geführt (=Primärseitig).
Dadurch wird an den Spulenanschlüssen (=Sekundärseitig) ein Strom induziert.
Der sekundäre Strom beträgt bei primärem Maximalstrom 5A.
Verwendet man ein passendes Amperemeter zeigt das Messgerät bei 5A Messstrom den umgewandelten Wert (hier 300A) an.

Hinweise zur Elektrischen Installation:
Dieses Gerät darf nur durch fachkundige Personen angeschlossen werden.
Bitte beachten: Dies ist nur der Stromwandler. Das passende Amperemeter muss getrennt bestellt werden!

Wandlerverhältnis :
Leitung 1 x durchgeführt : 300:5
Leitung 2 x durchgeführt : 150:5
Leitung 3 x durchgeführt : 100:5
Leitung 4 x durchgeführt : 75:5
Leitung 6 x durchgeführt : 50:5
Leitung 10 x durchgeführt : 30:5
Leitung 12 x durchgeführt : 25:5

Rotek Artikel Nr.ZSPGEN00310
EAN/GTIN139009970012663
TypeLM-0.5 300/5A
Primärer Bemessungsstrom300 A
Sekundärer Bemessungsstrom5 A
Genauigkeitsklasse0,5
Primärspannung≤ 500 V
Primärfrequenz50 Hz
Leerlaufspannung3 kVA
Elektrischer AnschlussMittels M5 Schrauben
Umgebungstemperatur-20 bis +50°C
Luftfeuchtigkeit20 bis 85% RHD
nicht kondensierend
Tiefe36mm
Höhe90mm
Breite (mit Befestigungslasche)88mm
Lochbild BefestigungAbstand 70mm, 2 x M8 (Langlöcher)
Anschluss2 x M5 , Abstand 15mm
Eigengewicht404 Gramm
Besonderheitenin Phenolharz vergossen

TARIC: 8504 3129 90
COO: China

Nettogewicht (ohne Verpackung): 0,404 kg
Netto Produktabmessungen (LxBxH): 88 x 37 x 90 mm

Bruttogewicht (ohne Versandverpackung): 0,404 kg
Brutto Produktabmessungen (LxBxH): 88 x 37 x 90 mm

Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 0,6 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 150 x 100 x 100 mm

Verwender (Kundenzielgruppe):

Nur für Fachpersonal (speziell ausgebildet und geschult) geeignet

Gebotskennzeichnung:

M002Hinweise zur korrekten Beschaltung beachten. Kontakte niemals UNBESCHALTEN belassen!

Warnkennzeichnung:

W012Achtung Gefahr von Hochspannung! Kontakte NIEMALS offen lassen! Entweder an ein passendes Amperemeter, einen passenden Wahlschalter anschließen oder Kontakte kurzschließen!

Gefahrenkennzeichnung:

(keine)
