Miniatur Stromwandler für bis zu 10A Nennstrom
Abholverfügbarkeit konnte nicht geladen werden
- Speziell für die Motorsteuerung Rotek RTG3s entwickelt
- Die Motorsteuerung kann somit auch in kleinen Panelen verbaut werden
- Kleine Baugröße für minimalen Platzbedarf

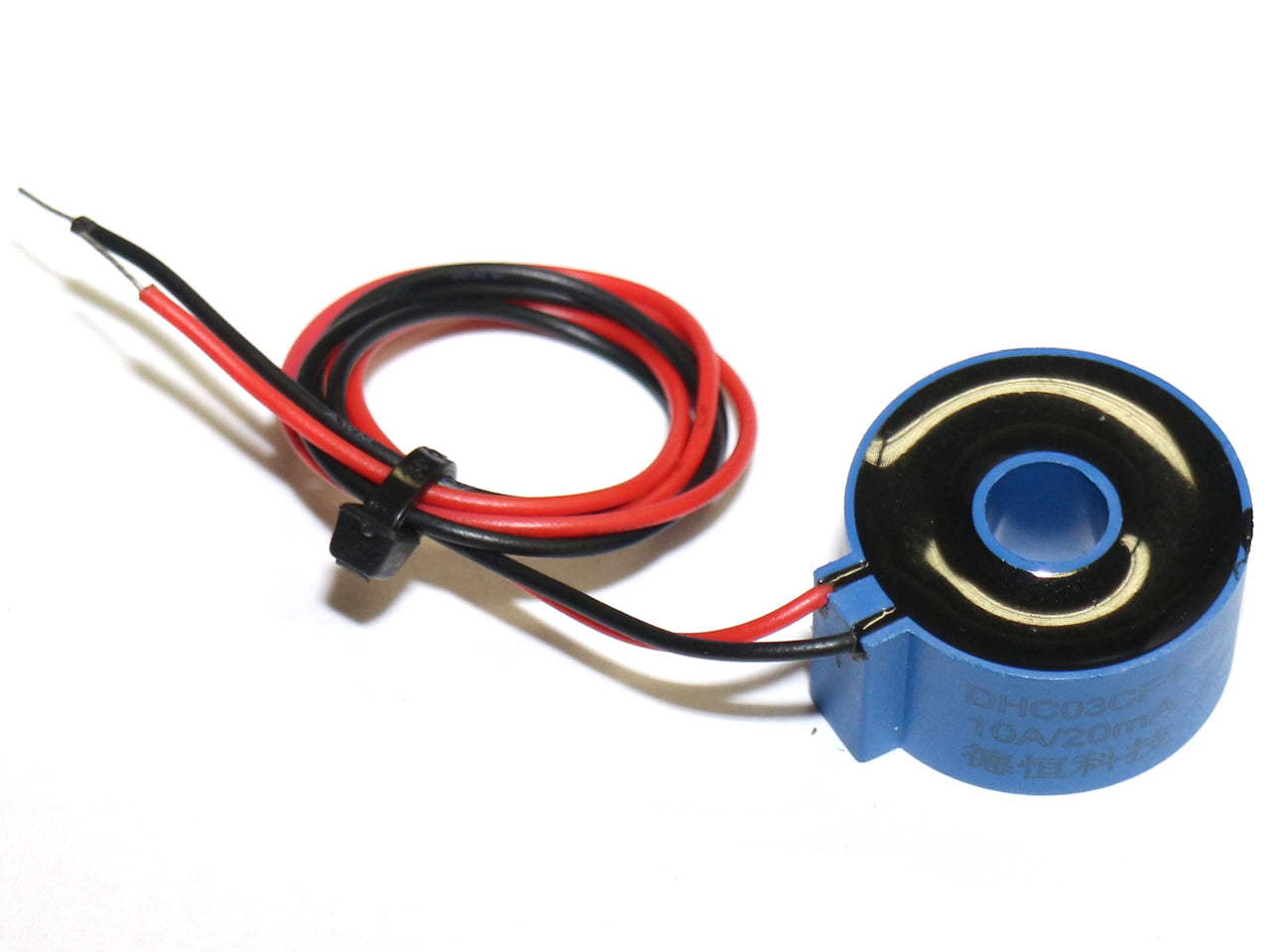

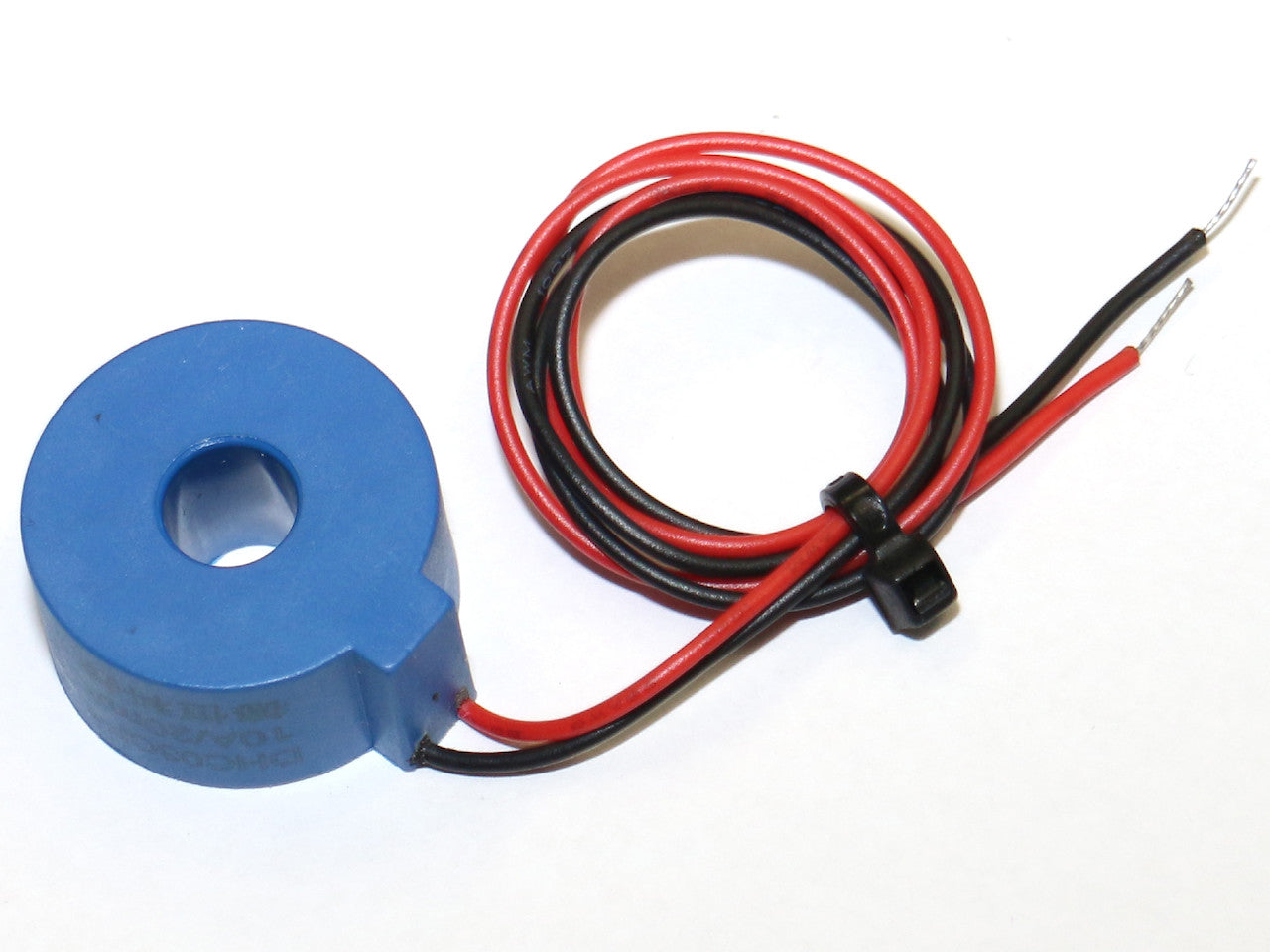

Mini-Stromwandler für einen Nennstrom bis 10A.
Wandlerverhältnis bei 10A sind 20mA!
Beachten Sie das spezielle Wandlerverhaltnis - Standard Stromwandler haben sekundär einen Wandlerstrom von 5A!
Somit muß die Anwendung (Motorsteuerung, Anzeige, Steuerung) diesem speziellen Wandlerstrom angepasst sein.
Entwickelt für die Rotek Motorsteuereinheit ECU-RTG3s - um diese Steuerung auch bei Geräten mit kleinen Frontpanelen einsetzen zu können (der Platzbedarf von Standard-Stromwandlern wäre zu groß).
Der Miniatur-Stromwandler wird über das leitende Kabel geschoben und mittels Kabelbinder (sowie ggf. Schrumpfschlauch) am Kabel fixiert.
Aufgrund der kleinen Baugröße ist der Einsatz auch bei Platzproblemen möglich.
Die Abgänge des Stromwandlers müssen an eine passende Anwendung (Motorsteuerung, Anzeige, Steuerung) angeschlossen oder kurzgeschlossen sein!
Keinesfalls dürfen die Kontakte im Betrieb offen bleiben!
Weitere Hinweise im Datenblatt.
| Rotek Artikel Nr. | ZSPGEN00313 |
| EAN/GTIN13 | 9009970013677 |
| Bauform | Miniatur-Stromwandler |
| Nennstrom | 10 A |
| Wandlerverhältnis | 20 mA (bei 10 A) |
| Genauigkeitsklasse | 0,1 |
| Primärspannung | < 660 V |
| Primärfrequenz | 50 Hz |
| Empfohlener Lastwiderstand | < 100 Ohm |
| Montage | direkt auf stromführendes Kabel |
| Elektrischer Anschluß | Litzenkabel verzinnt |
| Umgebungstemperatur | -20 bis +55°C |
| Eigengewicht | 18 g |
TARIC: 8504 3129 90
COO: China
Nettogewicht (ohne Verpackung): 18 g

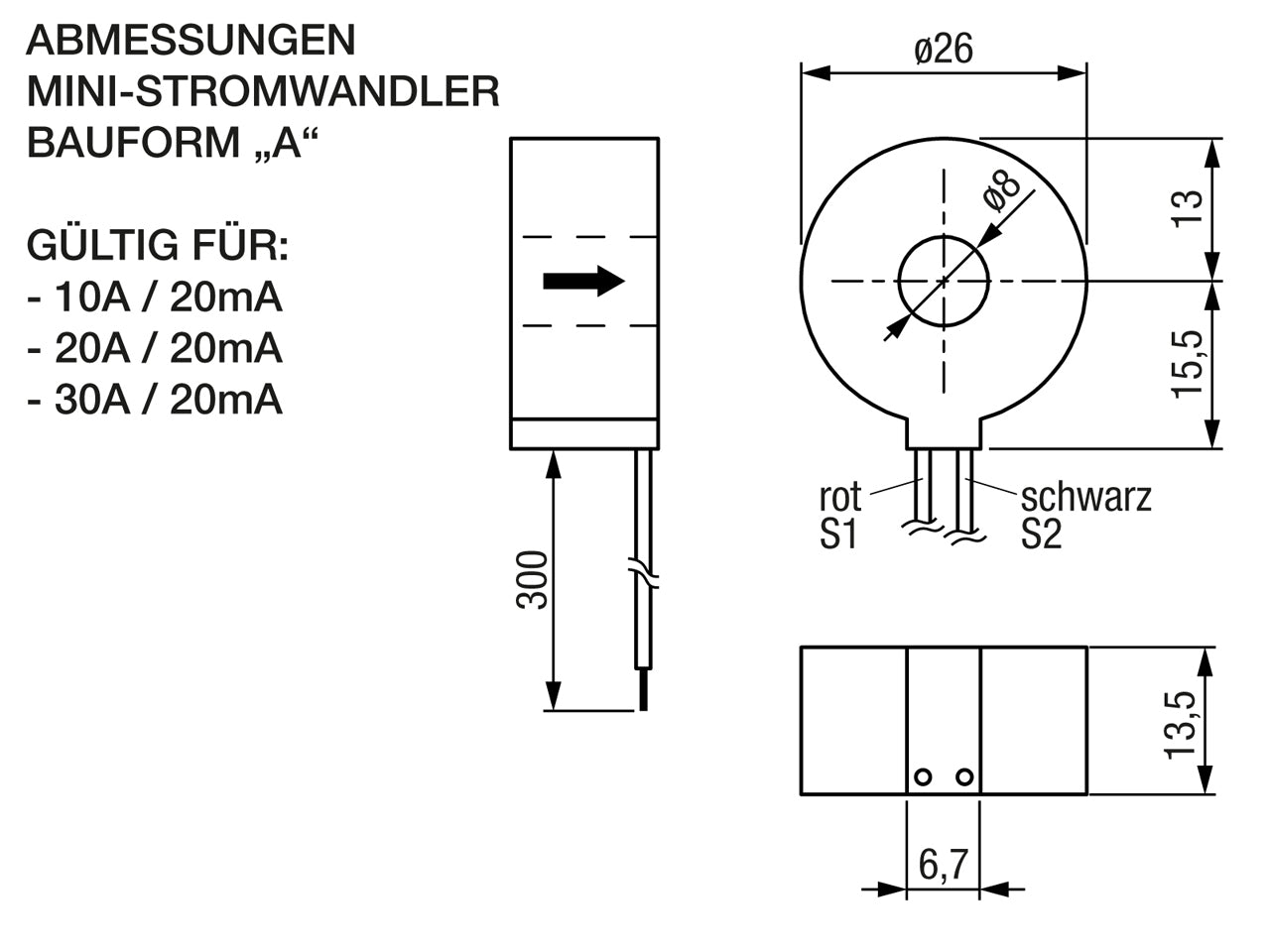

Netto Produktabmessungen (LxBxH): 30 x 60 x 15 mm
Bruttogewicht (ohne Versandverpackung): 18 g
Brutto Produktabmessungen (LxBxH): 30 x 60 x 15 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 500 g
Versandabmessungen für 1 Stk./VE (LxBxH): 250 x 250 x 150 mm
Verwender (Kundenzielgruppe):
Nur für Fachpersonal (speziell ausgebildet und geschult) geeignet
Gebotskennzeichnung:
 | Hinweise zur korrekten Beschaltung beachten. Kontakte niemals UNBESCHALTEN belassen! |
Warnkennzeichnung:
 | Achtung Gefahr von Hochspannung! Kontakte NIEMALS offen lassen! Entweder an ein passendes Amperemeter, einen passenden Wahlschalter anschließen oder Kontakte kurzschließen! |
Gefahrenkennzeichnung:
| (keine) |
