JFWZ13-2A Lichtmaschine 14 Volt 350 Watt Bauform: AO mit integriertem Laderegler
Abholverfügbarkeit konnte nicht geladen werden
- für 12 Volt Bordspannung
- Montageart: Spannschiene oben
- Bauform: AO (siehe Zeichnung)
- Integrierter Laderegler
- für 13mm-SPA Keilriemen
14 Volt Lichtmaschine - passend zu vielen Dieselmotoren.

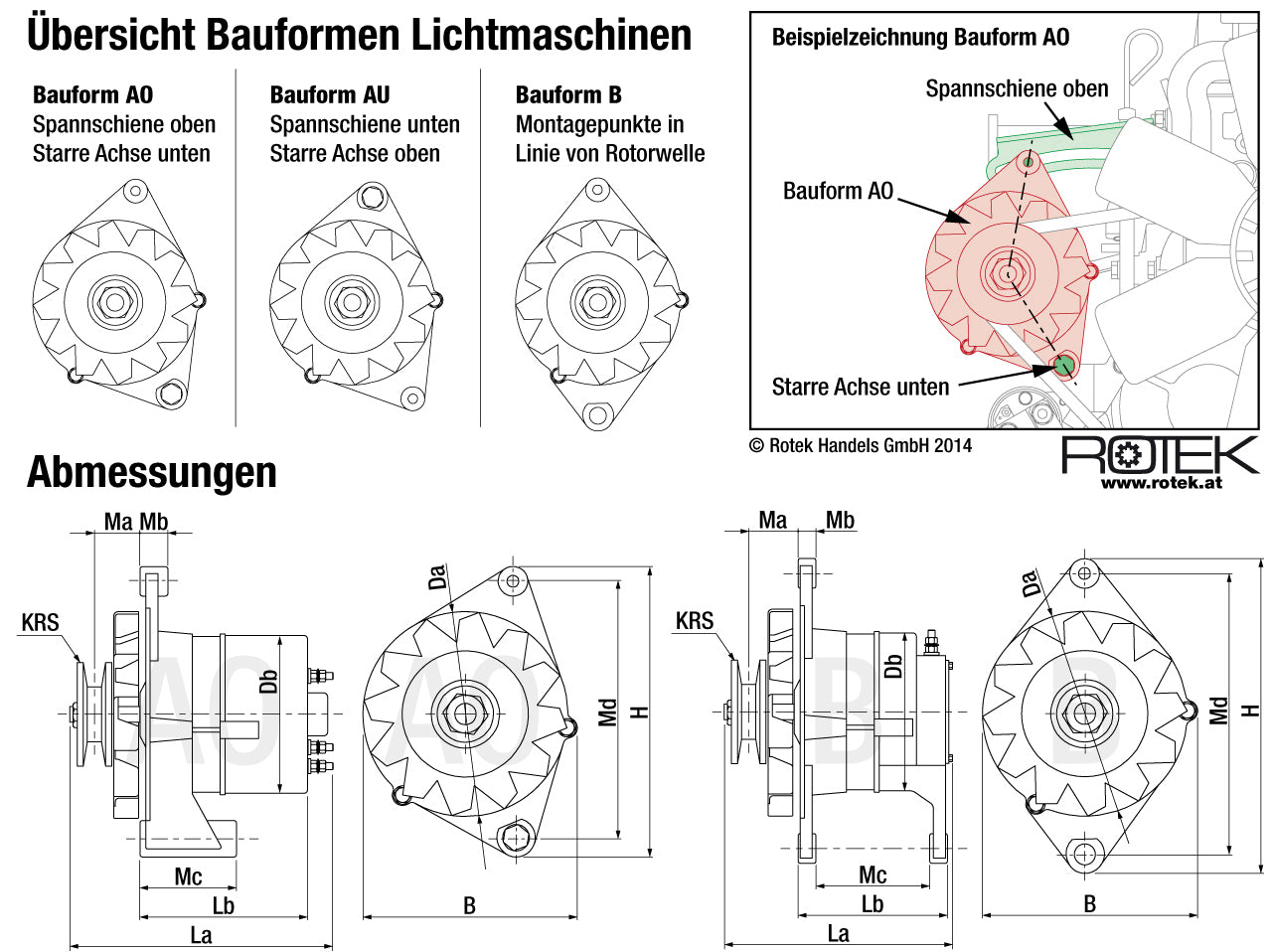

Beachten Sie die unterschiedlichen Montagearten bei diversen Motoren (Unterschiede siehe Bild).
Bei dieser Lichtmaschine handelt es sich um Bauform AO.
Die Montageschrauben sind versetzt - Lochabstand 160mm, die Spannschiene befindet sich oben.
Laderegler ist in Lichtmaschine integriert.
Sollte bei einem vorhandenen System ein externer Laderegler vorhanden sein, muss dieser deaktiviert (abgeklemmt werden).
Elektrische Anschlüsse an Lichtmaschine:
(+/B) ... = Ausgang, zu Batterie-PlusPol
(-) ... = Masse, zu Batterie-MinusPol (bzw. Motorgehäuse)
(D+) ... = Ausgang Drehzahlsignal, Ladeanzeige
Passend unter anderem zu Motoren Yangdong YD380,YD385,YD480,YD485 und viele weitere Modelle
| Rotek Artikel Nr. | ZSPMOT00743 |
| EAN/GTIN13 | 9009970006150 |
| Typennummer | JFWZ13-2A |
| Ladespannung | 14 Volt |
| für Bordspannung | 12 Volt |
| Max. Ausgangsleistung | 350 Watt |
| Bauform | AO (Spannschiene oben) Details Bautypen siehe Bild |
| Riemenscheibe (KRS) | Profil-A (13mm) Dw:85mm, Da:90mm, 2-Rillig |
| Passend für Riemen | 13mm, Profile: A, 13, SPA, XPA |
| Gesamtlänge (La) | 165mm |
| Einbaulänge (Lb) | 110mm |
| Gesamtbreite (B) | 120mm |
| Gesamthöhe (H) | 182mm |
| Durchmesser Frontflansch (Da) | 116mm |
| Durchmesser Spulenkörper (Db) | 116mm |
| Abstand Flansch-Riemenmitte (Ma) | 30mm |
| Verschraubung Spannschiene (Mb) | L:16, Di:M8 |
| Verschraubung Achse (Mc) | L:59,5, Di:10mm |
| Lochabstand (Md) | 160mm |
| Eigengewicht | 3,7kg |
TARIC: 8511 5000 90
COO: China
(keine)
Nettogewicht (ohne Verpackung): 3,7 kg
Netto Produktabmessungen (LxBxH): 155 x 120 x 185 mm
Bruttogewicht (ohne Versandverpackung): 3,7 kg
Brutto Produktabmessungen (LxBxH): 155 x 120 x 185 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 4,2 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 250 x 250 x 200 mm
