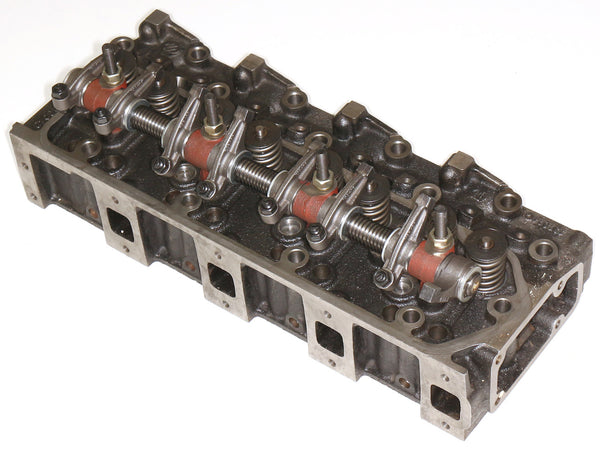

Yangdong Zylinderkopf Assembly für YD490/Y490 Dieselmotoren
Abholverfügbarkeit konnte nicht geladen werden

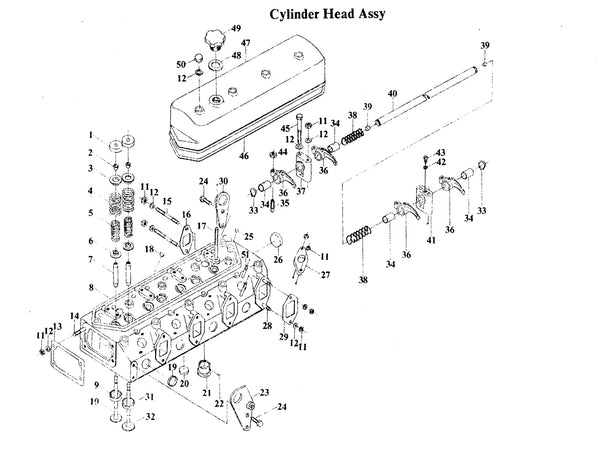

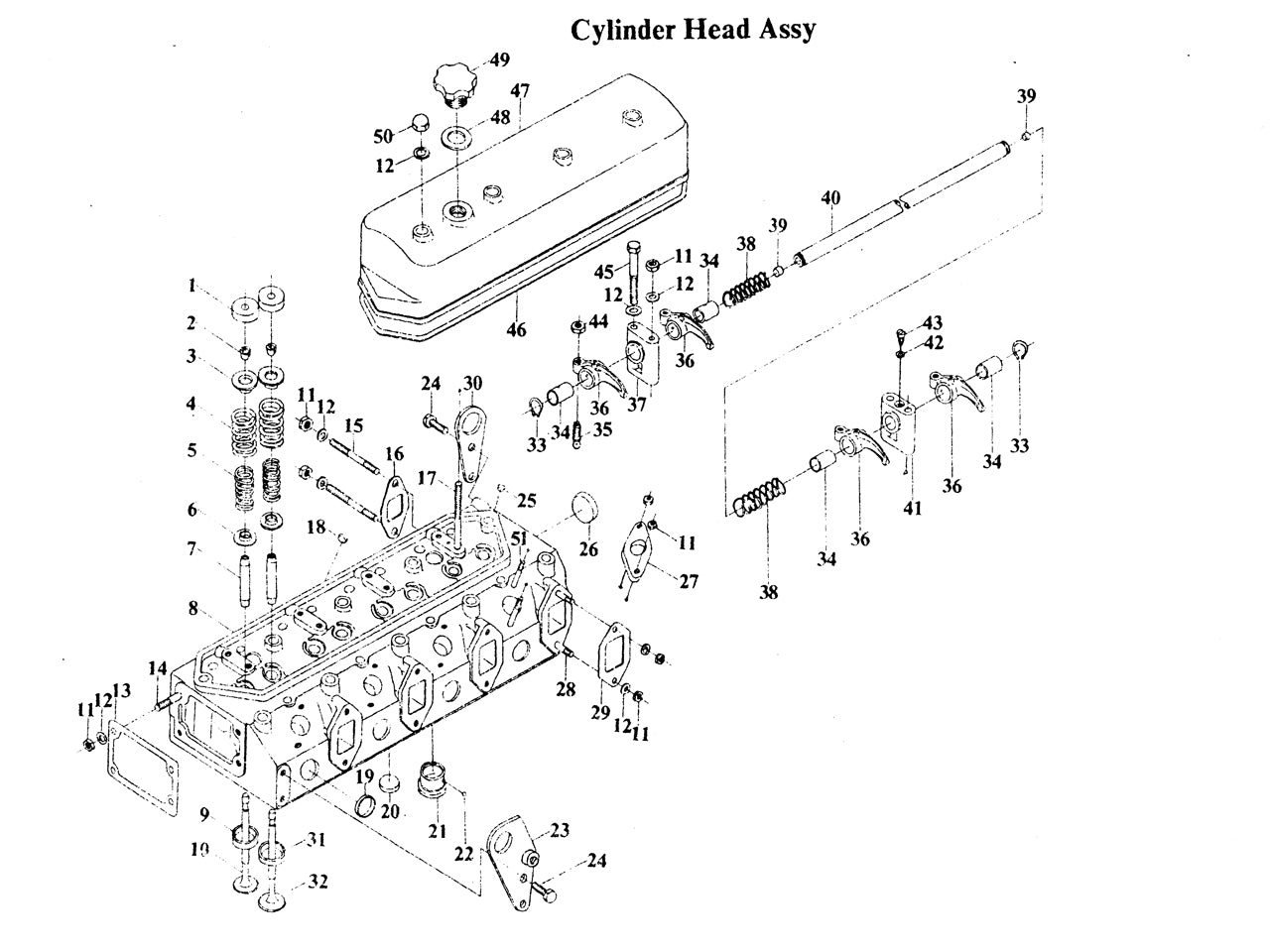

- Zylinderkopf Baugruppe Zeichnung (4), (6), 8
- passend für Yangdong 4-Zylinder Dieselmotoren 490er Serie
- für Fixdrehzahl 1.500rpm

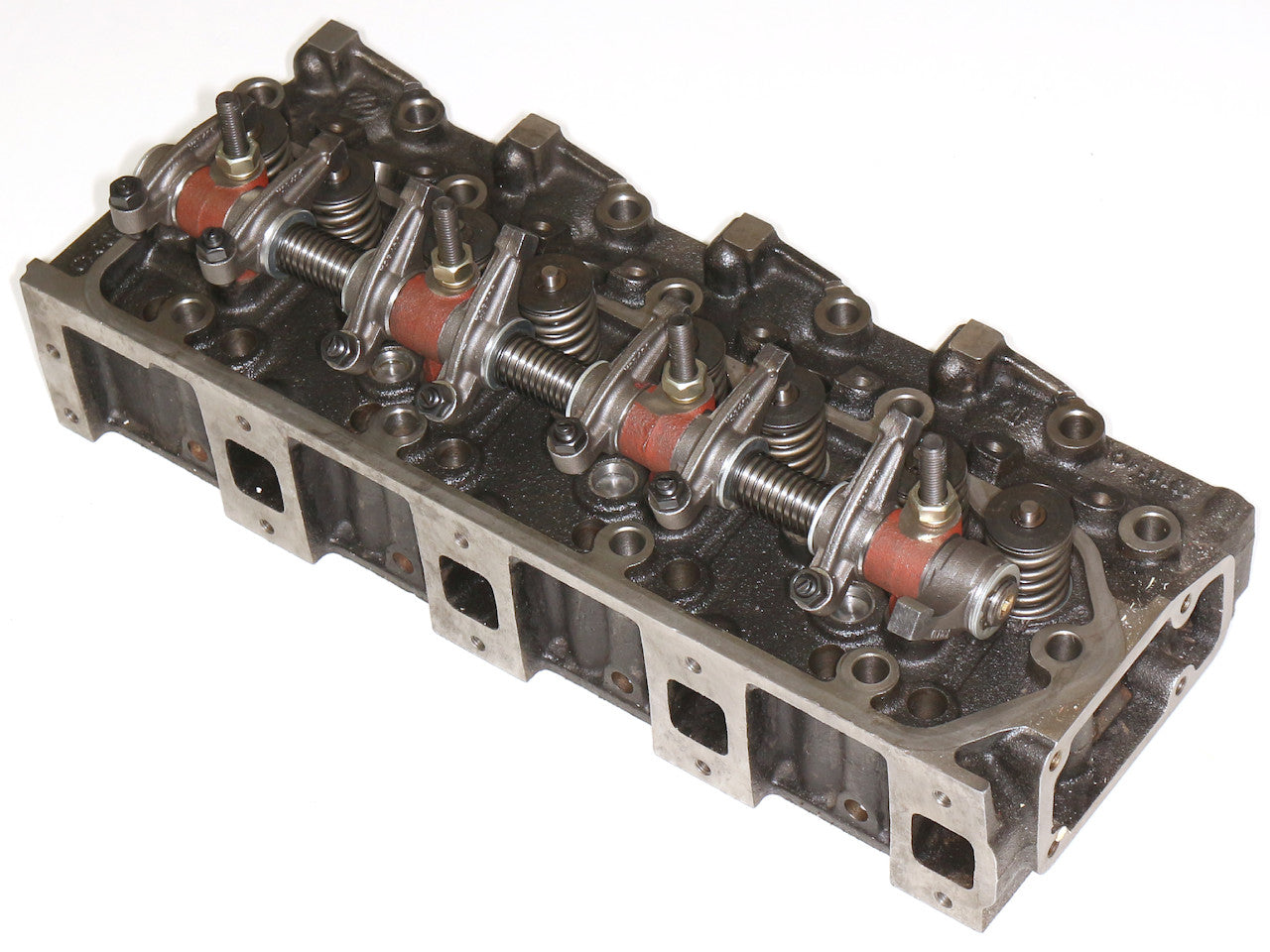

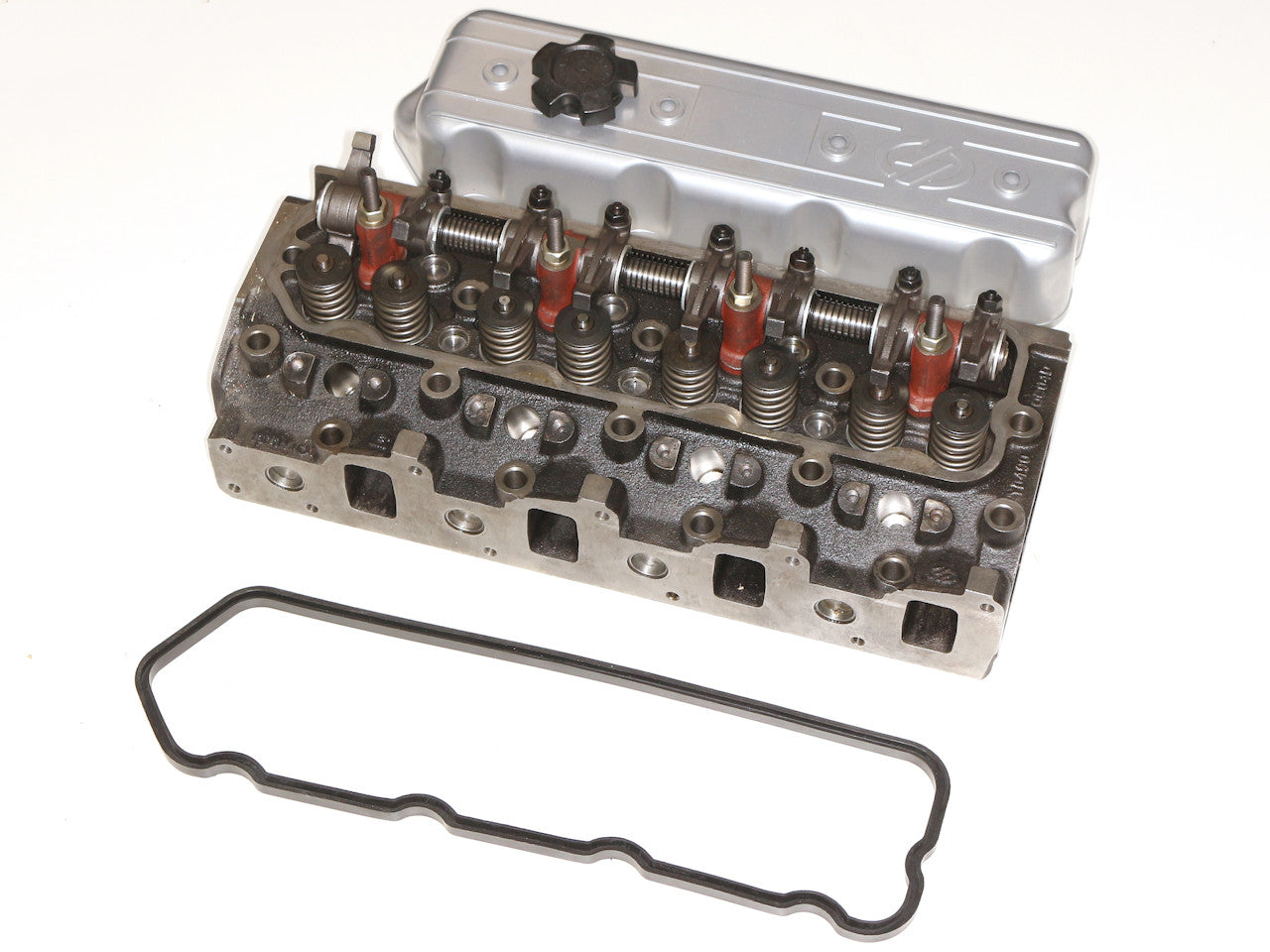

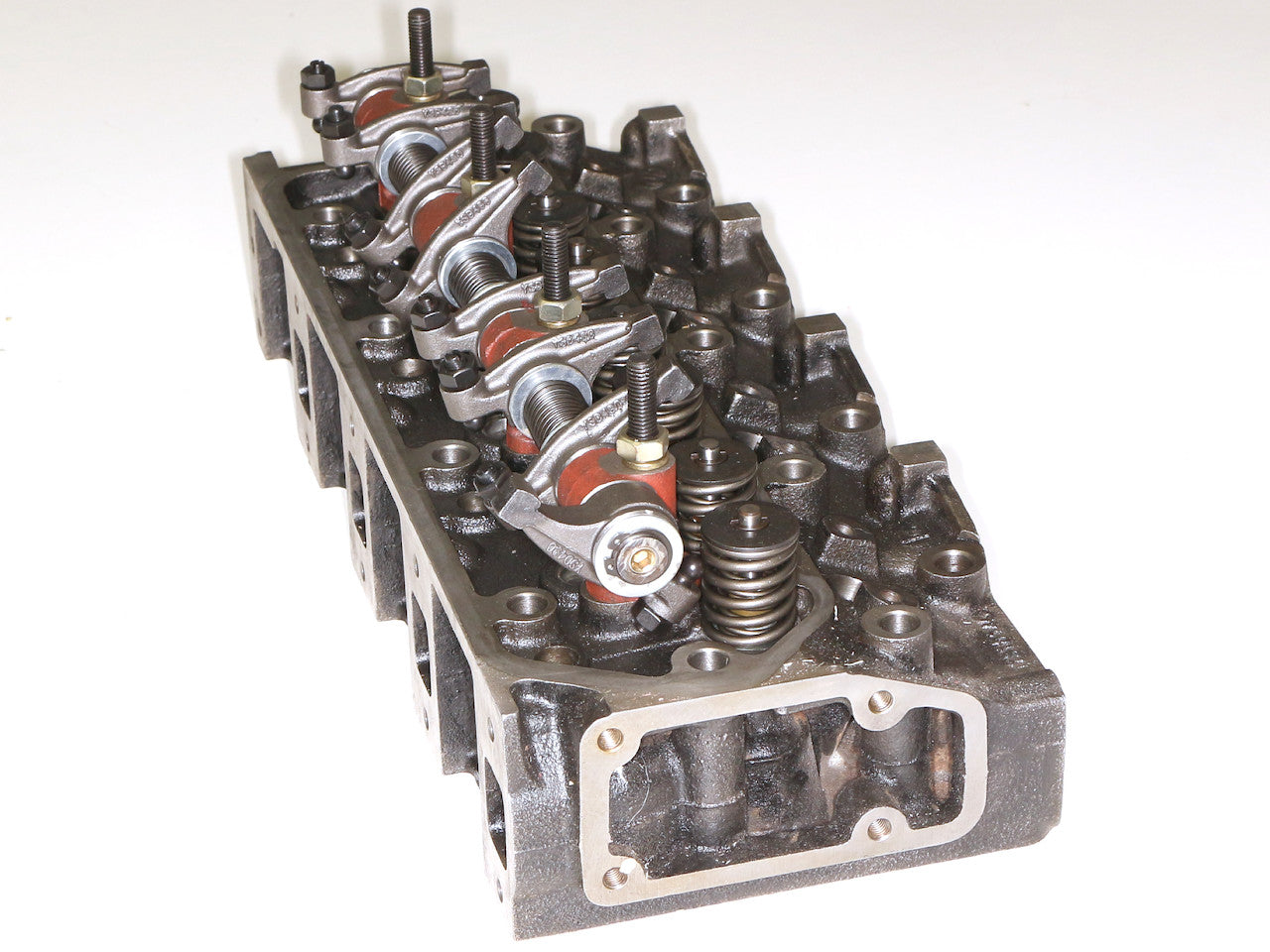

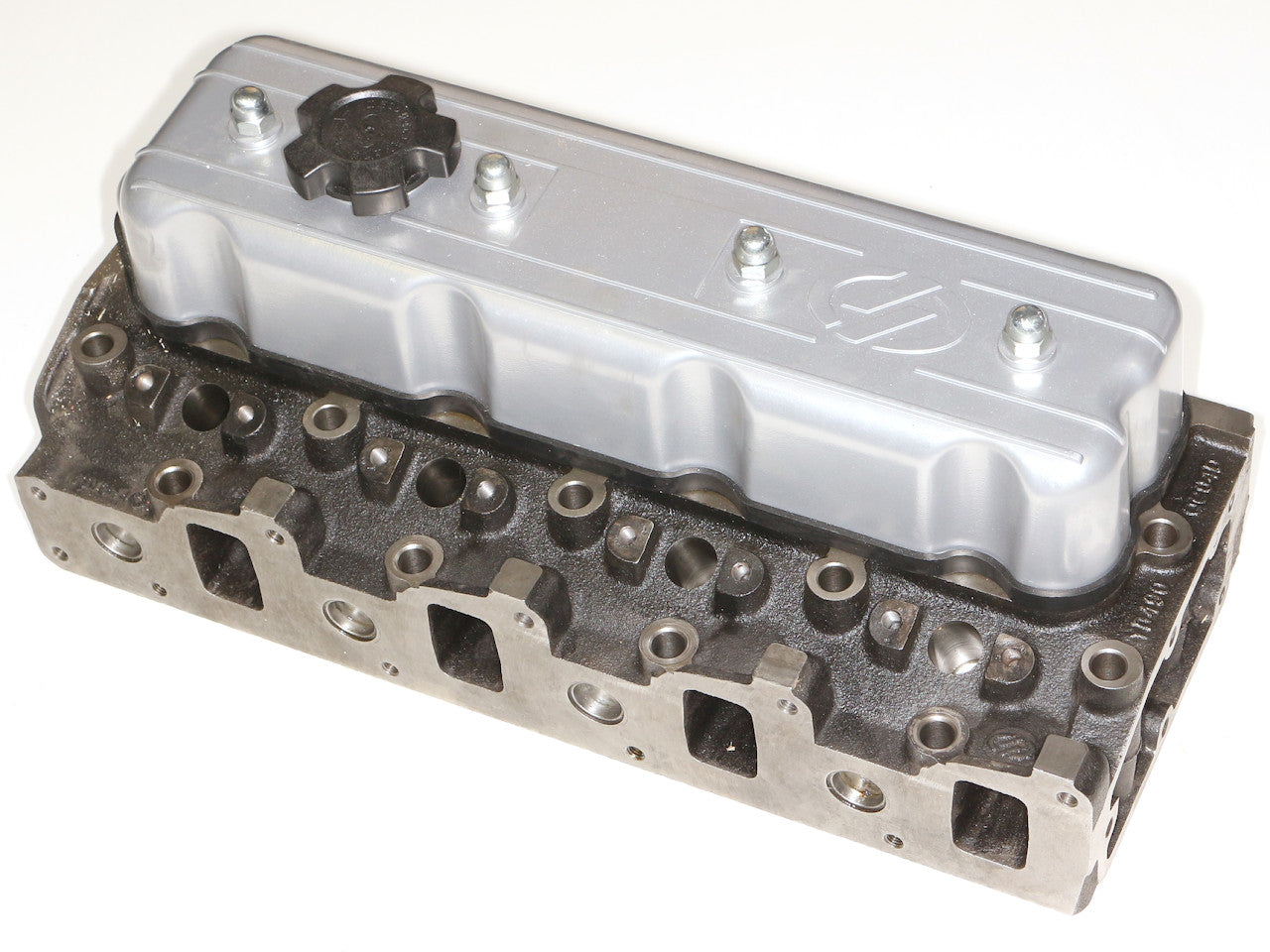

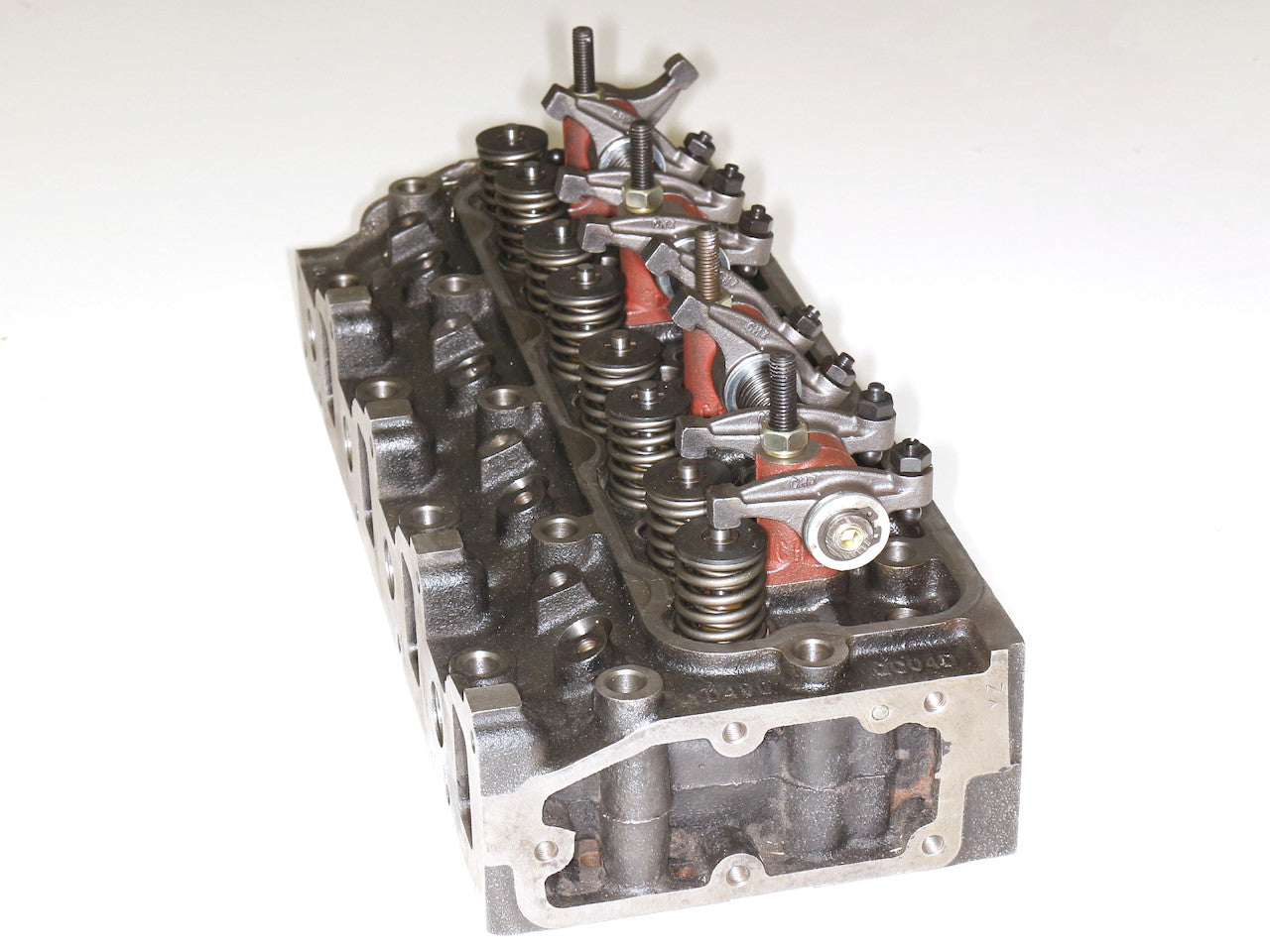

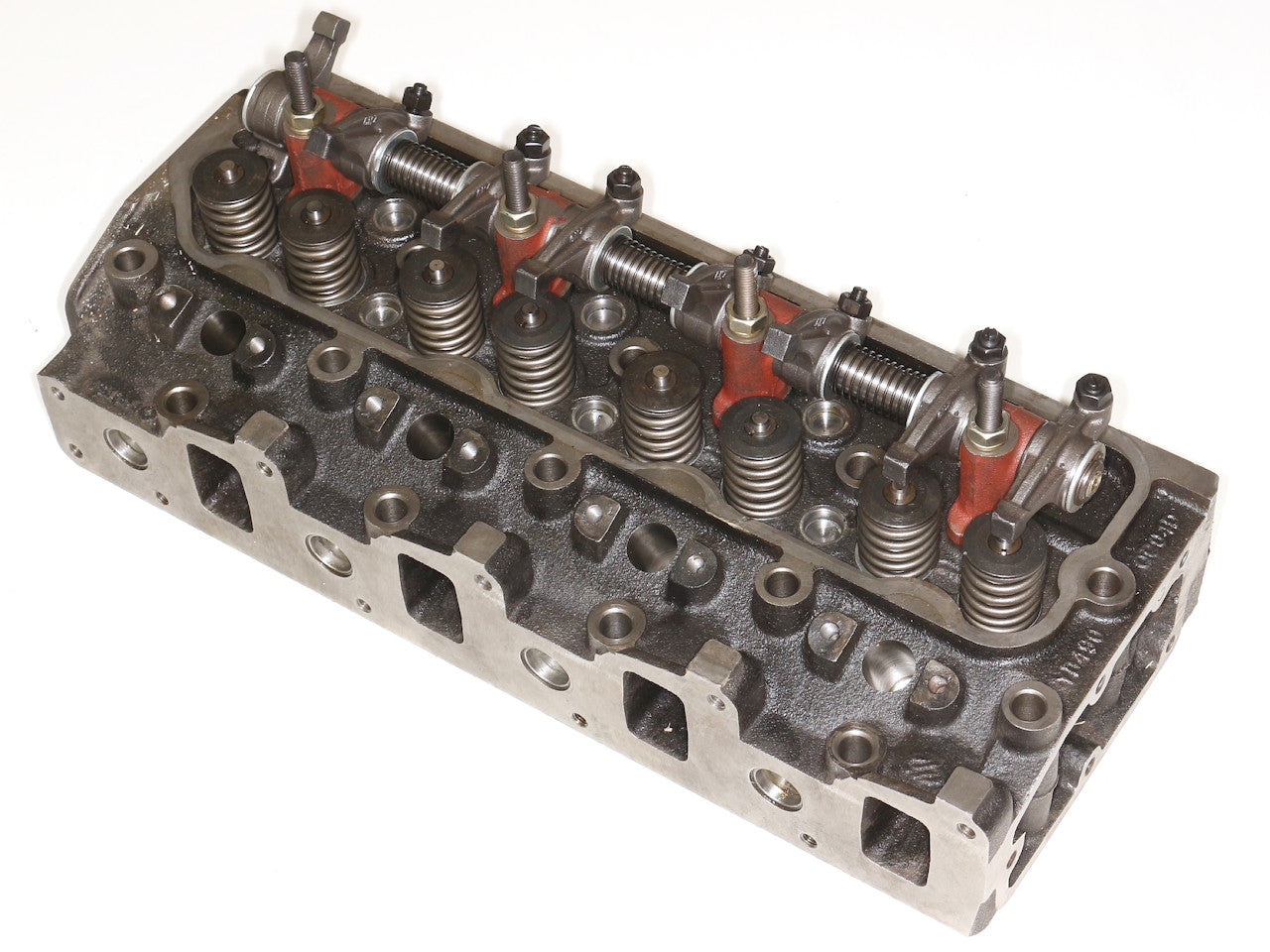

Zylinderkopf Assembly/Baugruppe für 4-Zylinder wassergekühlten Dieselmotor 490er Serie
Marke: Yangdong
Passend für Typen: Y490, YD490, YSD490
Bitte beachten:
Es gibt unterschiedliche Bauformen des Motors je nach Verwendungsart. Üblicherweise haben Motoren dieser Serie bei Verwendung für variable Drehzahl (1.000-3.000 U/min) im Gegensatz zu Fixdrehzahlmotoren zusätzliche Kühlmittelbohrungen im Kopf.

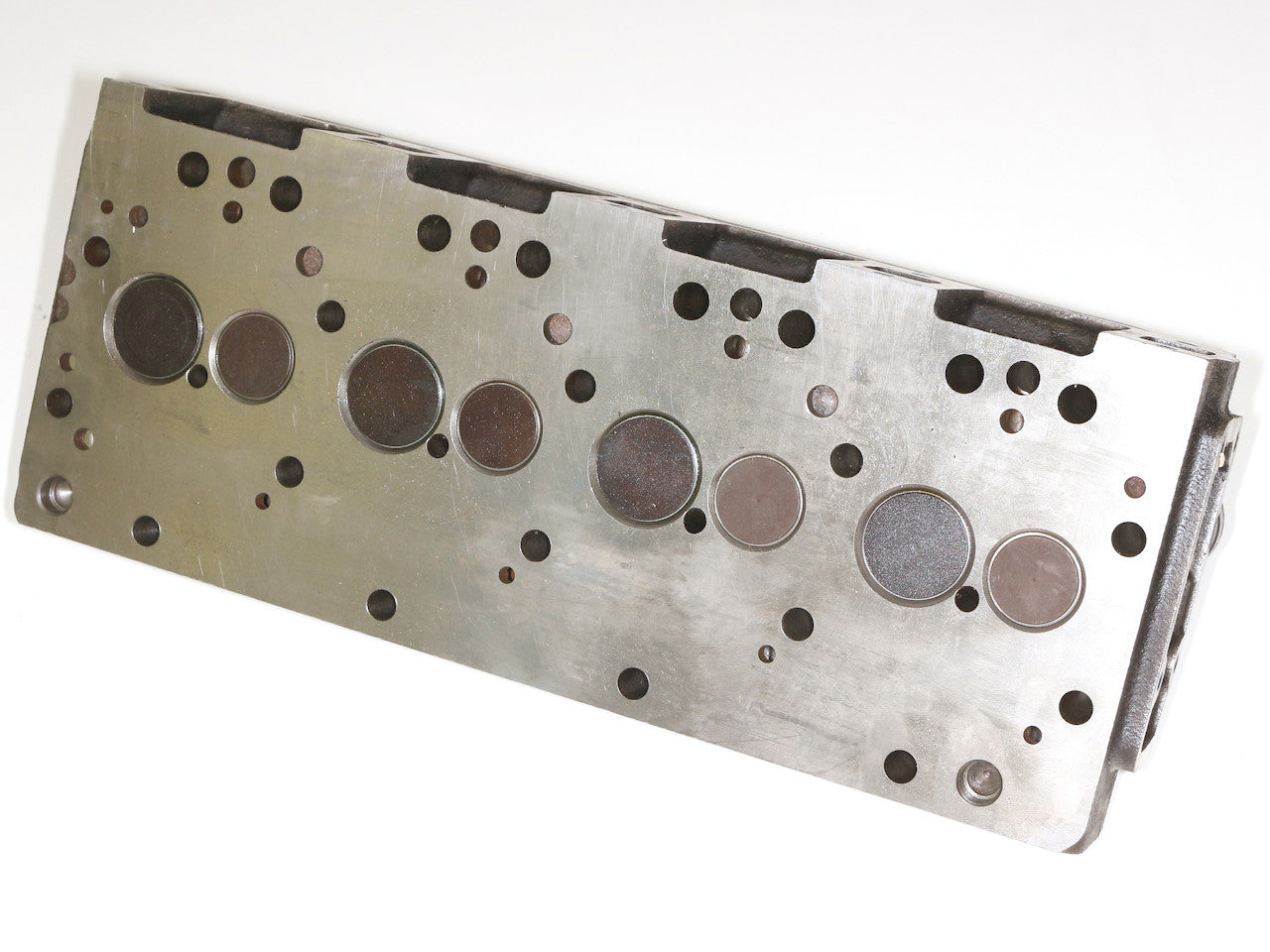

Bitte daher vor Kauf die Anzahl der Kühlkanäle auf der Planfläche zum Motorblock laut Foto mit dem Original vergleichen.
Dieser Artikel ist für Fixdrehzahl 1.500 U/min (Generatorbetrieb)
| Rotek Artikel Nr. | ZSPMOT00669 |
| EAN/GTIN13 | 9009970013929 |
| Hersteller Ersatzteilnr. | s.u. |
| Assembly beinhaltet von Zeichnung 4 | 1x Z04-1 YSD490Q-03101 Cylinder head 8x Z04-2 YSD490Q-03102 Valve guide 8x Z04-3 Y485-03021 Oil seal 4x Z04-9 Y480G-01103 Plug D25 4x Z04-12 YSD490Q-03103 Intake valve seat 4x Z04-13 YSD490Q-03104 Exhaust valve seat 8x Z04-19 GB898-88 Stud M8x45 6x Z04-20 GB6170-86 Nut M10 6x Z04-21 GB848-85 Washer 10-140HV 4x Z04-22 YSD490Q-03001 Valve rocker bracket stud |
| Assembly beinhaltet von Zeichnung 6 | 2x Z06-10 Y480G-01105b Screw plug (I) 2x Z06-11 GB894.1-86 Retainer 18 3x Z06-12a YSD490Q-03202 Rocker shaft bracket 1x Z06-12b YSD490Q-03207 Rocker shaft rear bracket 8x Z06-13 YSD490Q-03212 Rocker arm bush 8x Z06-14 YSD490Q-03211 Rocker 8x Z06-15 YSD490Q-03206 Washer 3x Z06-16 YSD490Q-03204 Rocker shaft spacer spring 1x Z06-17 YSD490Q-03205a Rocker shaft 8x Z06-18 GB6171-86 Nut M8x1 8x Z06-19 YSD490Q-03201 Adjusting screw |
| Assembly beinhaltet von Zeichnung 8 | 1x Z08-1 YSD490Q-03004 Cylinder head bonnet 1x Z08-2 Y480G-03003a Oil filler cap gasket 1x Z08-3 Y480G-03400 Oil filler cap 4x Z08-4 GB923-88 Nut M10 1x Z08-5 YSD490Q-03005 Cylinder head bonnet gasket 4x Z08-6 GB848-85 Washer 10-140HV |
| Notiz | für Fixdrehzahl 1.500 U/min (Generatorbetrieb) |
| Abmessungen BxTxH | 490 x 195 x 200 mm |
| Eigengewicht | 33,7 kg |
TARIC: 8409 9900 90
COO: China
Nettogewicht (ohne Verpackung): 33,7 kg
Netto Produktabmessungen (LxBxH): 490 x 195 x 200 mm
Bruttogewicht (ohne Versandverpackung): 38 kg
Brutto Produktabmessungen (LxBxH): 700 x 300 x 300 mm
Versandart: Stückgut (nach Volumen)
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 43 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 800 x 600 x 425 mm
Verwender (Kundenzielgruppe):
Nur für Fachpersonal (speziell ausgebildet und geschult) geeignet
Gebotskennzeichnung:
 | Wartungshinweise und -vorschriften im Geräte Benutzerhandbuch beachten! |
Warnkennzeichnung:
 | Kurbeltrieb Motorersatzteil - Tausch nur durch Fachpersonal erlaubt! Korrekte Montage und Anzugsdrehmomente siehe Motor Benutzerhandbuch. |
| Altöl eines Verbrennermotors ist potentiell Gesundheitsschädlich! Sichere Handhabung im Umgang mit Altöl einhalten! |
Gefahrenkennzeichnung:
| (keine) |
