JFWZ15Y Lichtmaschine 14 Volt 500 Watt Bauform: AO mit integriertem Laderegler, Bürstenlos
Abholverfügbarkeit konnte nicht geladen werden
- für 12 Volt Bordspannung
- Montageart: Spannschiene oben
- Bauform: AO (siehe Zeichnung)
- Integrierter Laderegler
- für 17mm-SPB Keilriemen
- Bürstenlos ! (also ohne Kohlen)
14 Volt Lichtmaschine - passend zu vielen Dieselmotoren.

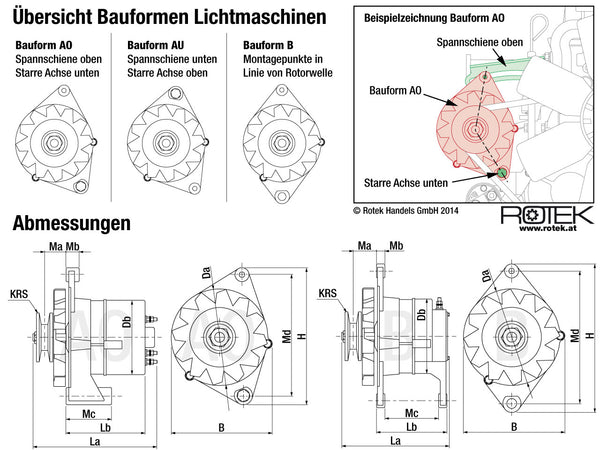

Beachten Sie die unterschiedlichen Montagearten bei diversen Motoren (Unterschiede siehe Bild).
Bei dieser Lichtmaschine handelt es sich um Bauform AO.
Die Montageschrauben sind versetzt - Lochabstand 160mm, die Spannschiene befindet sich oben.
Laderegler ist in Lichtmaschine integriert.
Sollte bei einem vorhandenen System ein externer Laderegler vorhanden sein, muss dieser deaktiviert (abgeklemmt werden).

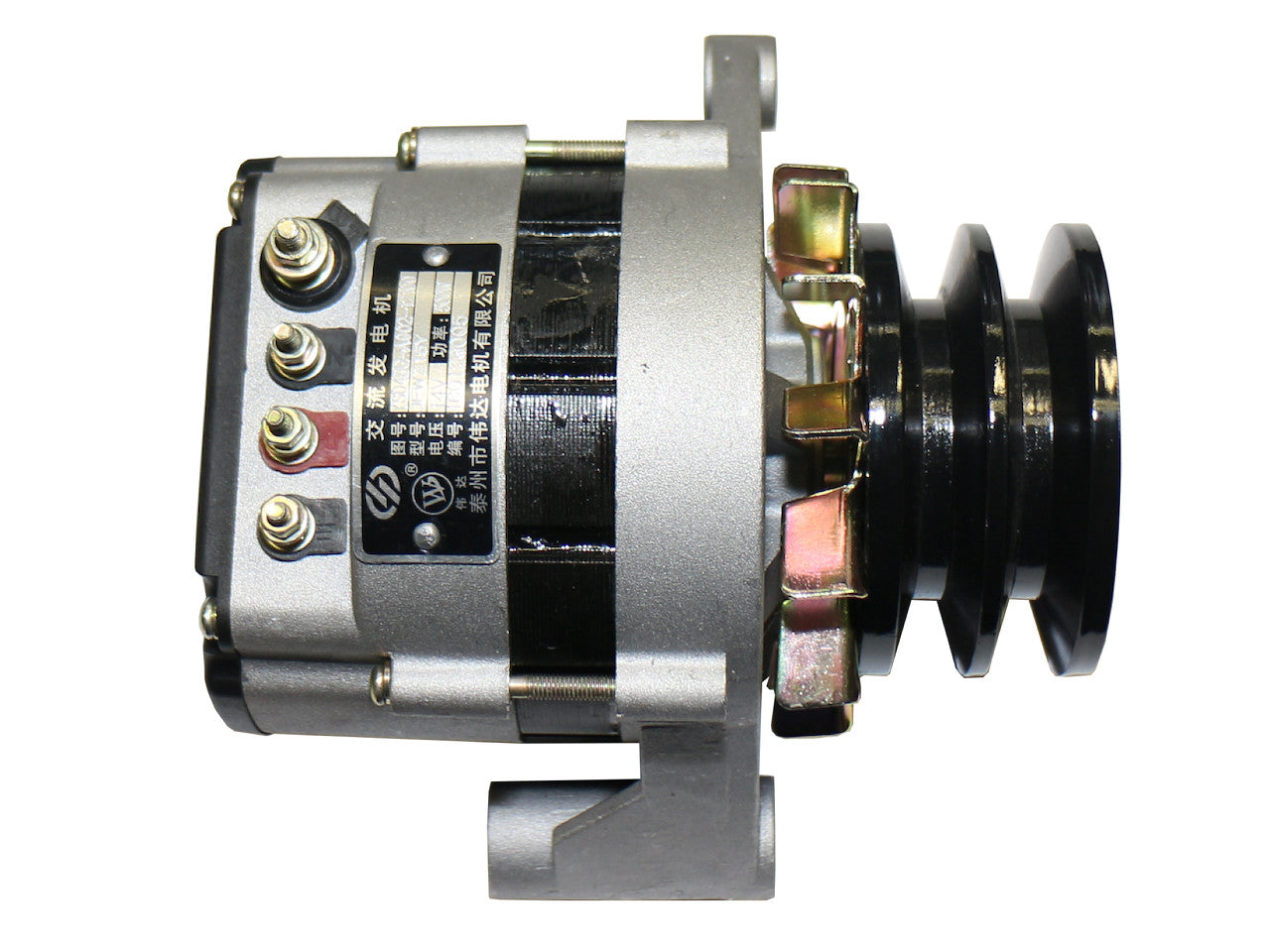

Elektrische Anschlüsse an Lichtmaschine:
(+/B) ... = Ausgang, zu Batterie-PlusPol
(-) ... = Masse, zu Batterie-MinusPol (bzw. Motorgehäuse)
(D+) ... = Eingang Grunderregung, Reglerversorgung
(N) .... Sternpunkt - Ausgang z.Bsp. Zur Drehzahlmessung
Passend unter anderem zu Motoren Yangdong YD490, Eingeschränkt YD380,YD385,YD480,YD485 und viele weitere Modelle (Riemenscheibe)
| Rotek Artikel Nr. | ZSPMOT00929 |
| EAN/GTIN13 | 9009970006167 |
| Typennummer | JFWZ15Y |
| Ladespannung | 14 Volt |
| für Bordspannung | 12 Volt |
| Max. Ausgangsleistung | 500 Watt |
| Bauform | AO (Spannschiene oben) Details Bautypen siehe Bild |
| Riemenscheibe (KRS) | Profil-B (17mm) Dw:85mm, Da:90mm, 2-Rillig |
| Passend für Riemen | 17mm, Profile: B, 17, SPB, XPB |
| Gesamtlänge (La) | 170mm |
| Einbaulänge (Lb) | 110mm |
| Gesamtbreite (B) | 120mm |
| Gesamthöhe (H) | 182mm |
| Durchmesser Frontflansch (Da) | 116mm |
| Durchmesser Spulenkörper (Db) | 116mm |
| Abstand Flansch-Riemenmitte (Ma) | 30mm |
| Verschraubung Spannschiene (Mb) | L:16, Di:M8 |
| Verschraubung Achse (Mc) | L:59,5, Di:10mm |
| Lochabstand (Md) | 160mm |
| Eigengewicht | 4,6kg |
TARIC: 8511 5000 90
COO: China
(keine)
Nettogewicht (ohne Verpackung): 3,7 kg
Netto Produktabmessungen (LxBxH): 170 x 120 x 182 mm
Bruttogewicht (ohne Versandverpackung): 3,7 kg
Brutto Produktabmessungen (LxBxH): 170 x 120 x 182 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 4,6 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 250 x 250 x 200 mm
Verwender (Kundenzielgruppe):
Nicht für Kinder oder Jugendliche unter 16 Jahren geeignet
Gebotskennzeichnung:
 | Wartungshinweise und -vorschriften im Geräte Benutzerhandbuch beachten! |
Warnkennzeichnung:
 | Externer Motorersatzteil - Korrekte Montage und Anzugsdrehmomente siehe Motor Benutzerhandbuch. Nur Installieren, wenn man dazu befähigt ist! |
Gefahrenkennzeichnung:
| (keine) |
