JFWZ25Y Lichtmaschine 28 Volt 500 Watt Bauform: B mit integriertem Laderegler
Abholverfügbarkeit konnte nicht geladen werden
- für 24 Volt Bordspannung
- Bauform: B (siehe Zeichnung)
- Integrierter Laderegler
- für 15mm Keilriemen (A, 15, SPA, XPA)
28 Volt Lichtmaschine - passend zu vielen Dieselmotoren.

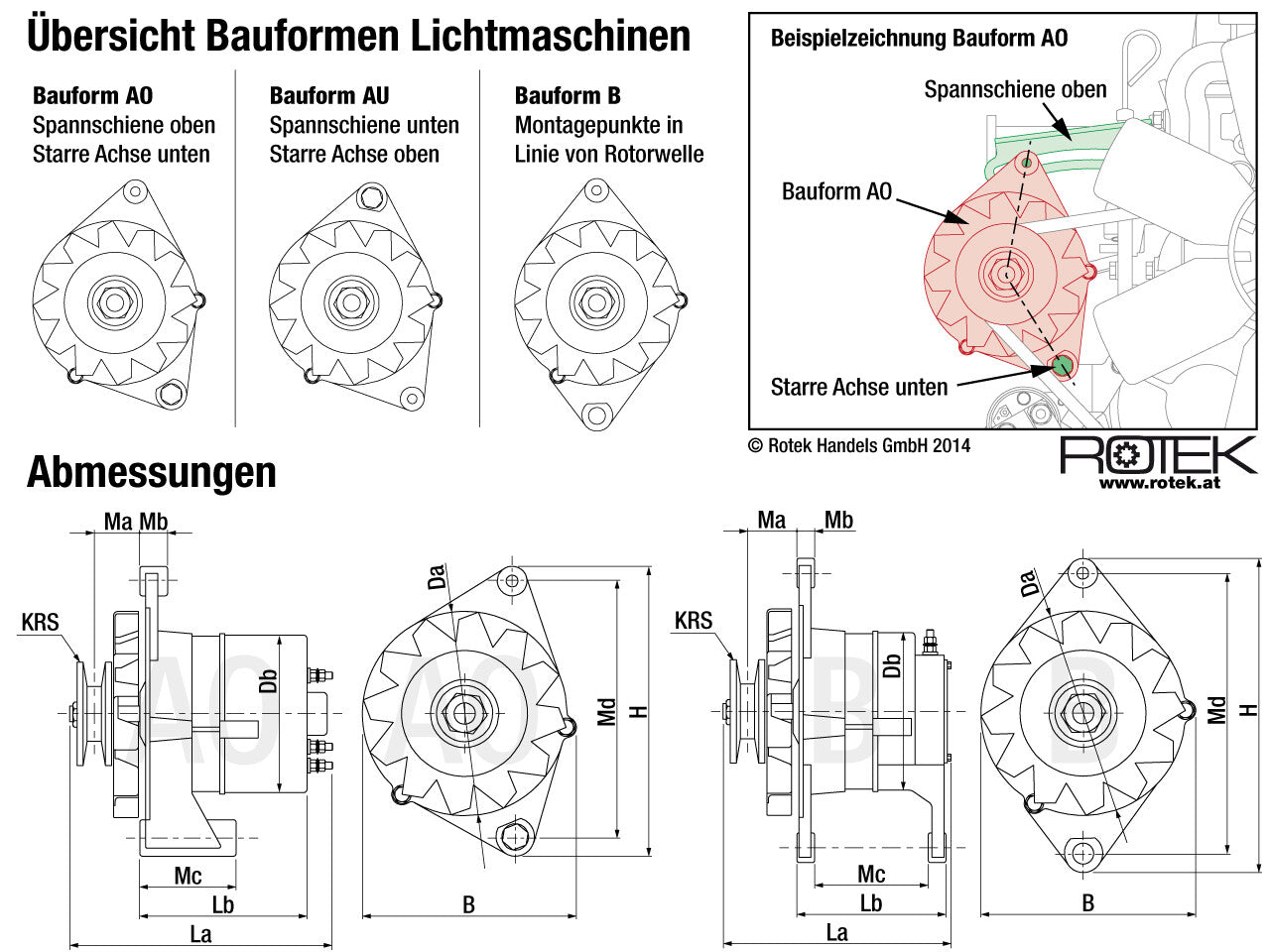

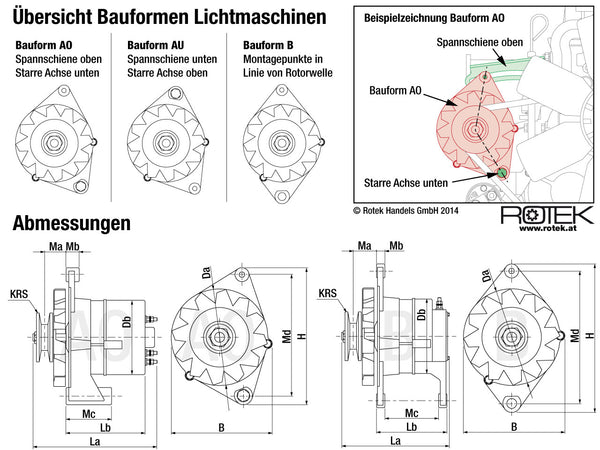

Beachten Sie die unterschiedlichen Montagearten bei diversen Motoren (Unterschiede siehe Bild).
Bei dieser Lichtmaschine handelt es sich um Bauform B.
Die Montageschrauben sind in einer Linie zur Lichtmaschinenachse - Lochabstand 190mm.
Laderegler ist in Lichtmaschine integriert.
Sollte bei einem vorhandenen System ein externer Laderegler vorhanden sein, muss dieser deaktiviert (abgeklemmt werden).

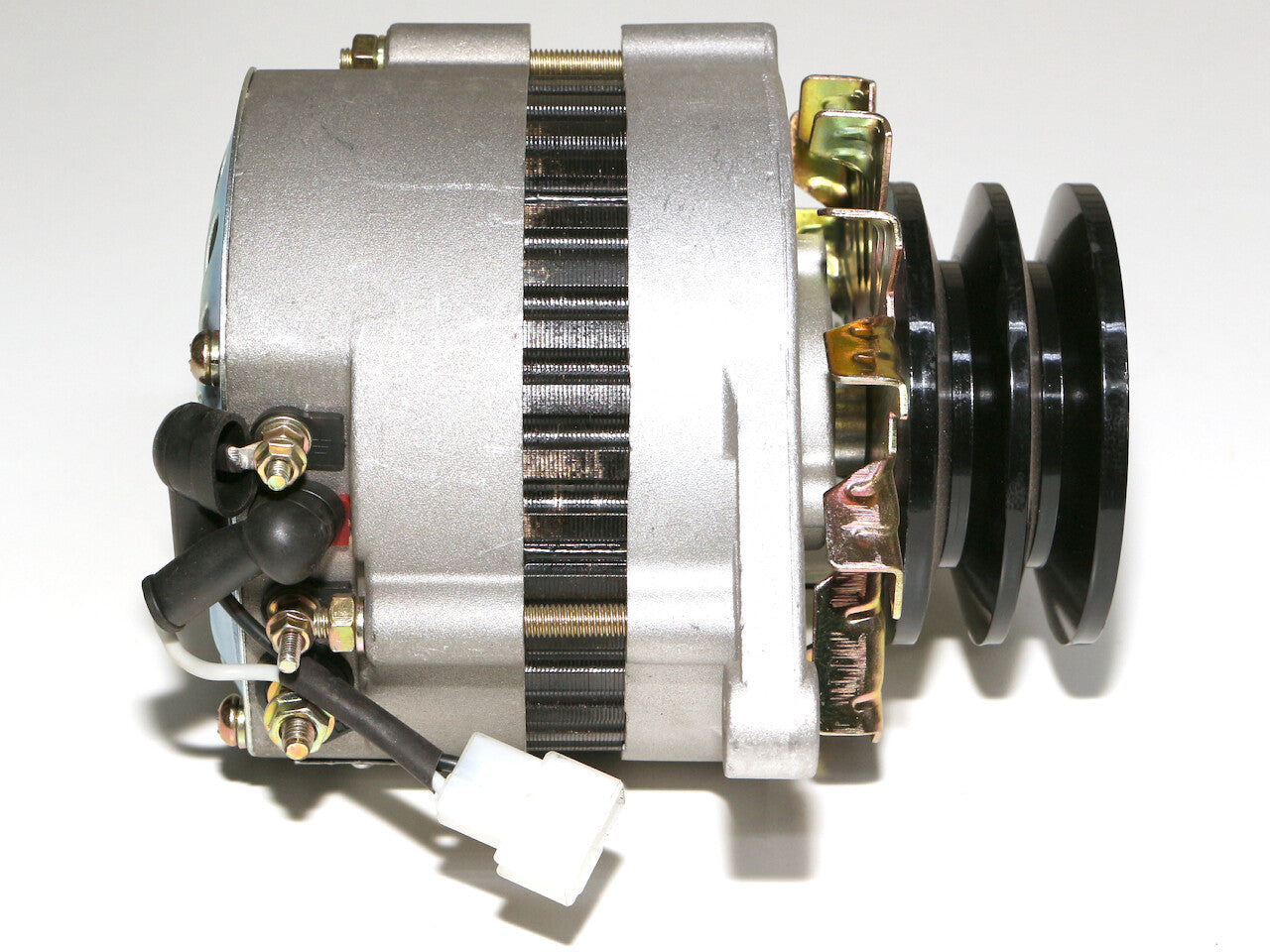

Elektrische Anschlüsse an Lichtmaschine:
(B+) ... = Ausgang, zu Batterie-PlusPol
(Erdsymbol) ... = Steuereingang, Masse/GND (=Motorgehäuse) anlegen
(D+) ... = Steuereingang, +24V anlegen um Lichtmaschine zu aktivieren
(N) … = Ausgang Drehzahlsignal
| Rotek Artikel Nr. | ZSPMOT01025 |
| EAN/GTIN13 | 9009970019204 |
| Typennummer | JFWZ25Y |
| Ladespannung | 28 Volt |
| für Bordspannung | 24 Volt |
| Max. Ausgangsleistung | 500 Watt |
| Bauform | B Details Bautypen siehe Bild |
| Riemenscheibe (KRS) | Profil-15mm (notfalls A) Dw:80mm, Da:85mm |
| Passend für Riemen | 15mm, Profile: 15 (notfalls A, SPA, XPA) |
| Gesamtlänge (La) | 170mm |
| Einbaulänge (Lb) | 110mm |
| Gesamtbreite (B) | 134mm |
| Gesamthöhe (H) | 210mm |
| Durchmesser Frontflansch (Da) | k.A. |
| Durchmesser Spulenkörper (Db) | 134mm |
| Abstand Flansch-Riemenmitte (Ma) | 34 / 50mm |
| Verschraubung Spannschiene (Mb) | L:16, Di:M8 |
| Verschraubung Achse (Mc) | L:72, Di:10,5mm |
| Lochabstand (Md) | 190mm |
| Eigengewicht | 5,9kg |
TARIC: 8511 5000 90
COO: China
(keine)
Nettogewicht (ohne Verpackung): 5,9 kg
Netto Produktabmessungen (LxBxH): 210 x 170 x 134 mm
Bruttogewicht (ohne Versandverpackung): 5,9 kg
Brutto Produktabmessungen (LxBxH): 210 x 170 x 134 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 6,4 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 250 x 200 x 250 mm
