Bitte beachten Sie, dass durch den Paketversand trotz sorgfältiger Verpackung die Unversehrtheit der Ecken und Kanten nicht immer zu 100% gewährleistet werden kann.
Angeschlagene Ecken und Kanten stellen daher keinen Reklamationsgrund dar. Der Umtausch oder Rückgabe dieser Zuschnitte ist ausgeschlossen.

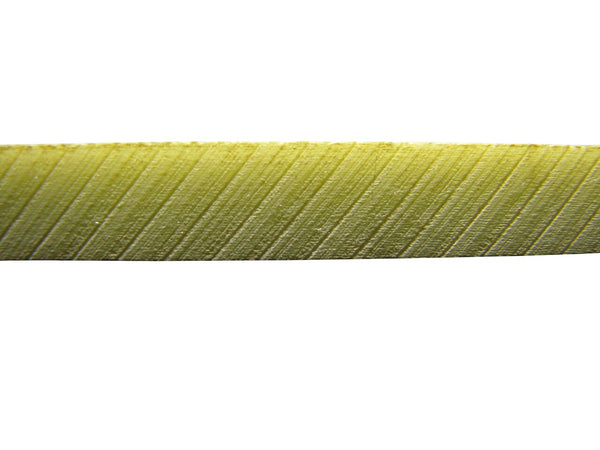

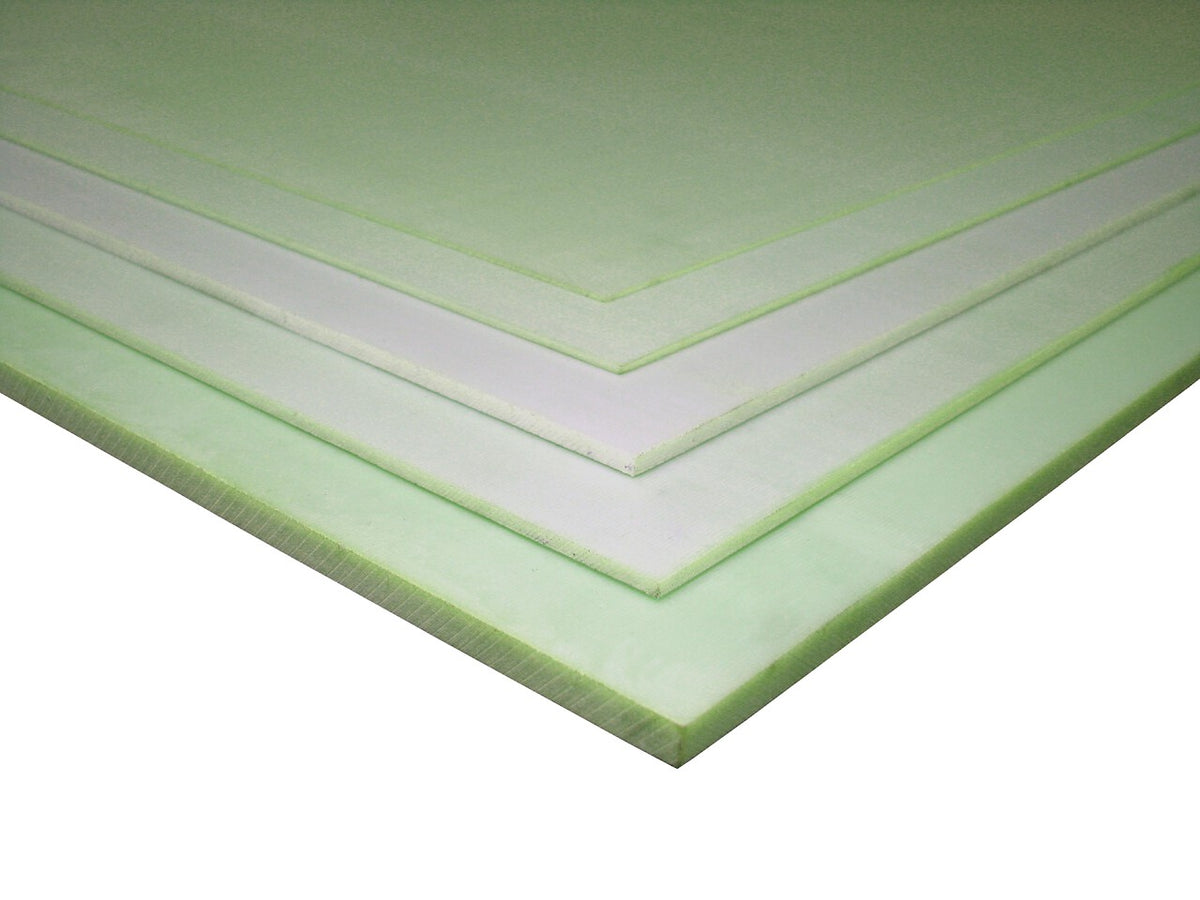

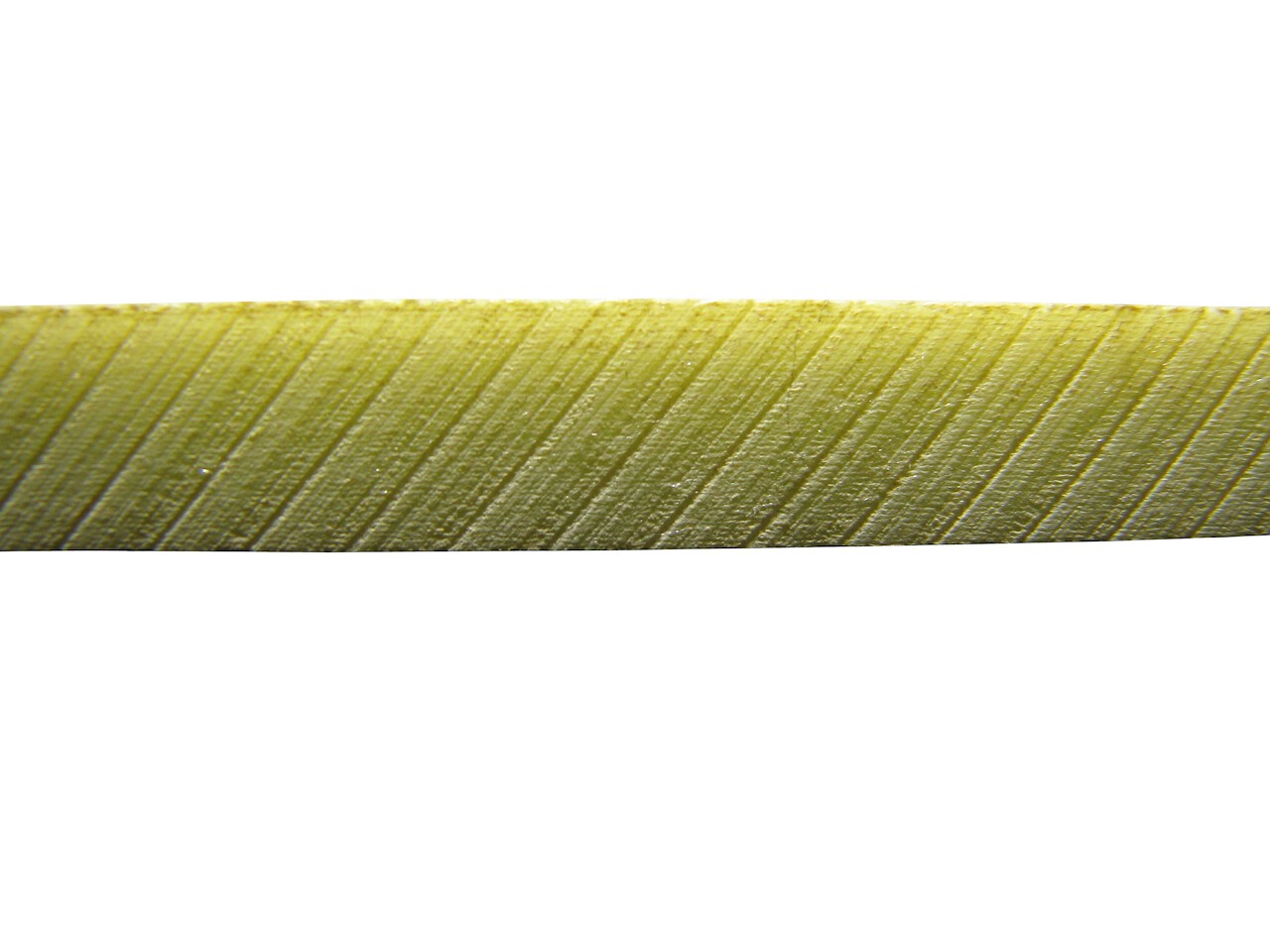

Diese Platten sind aus E-Glasfilamentgewebe und einer flammfesten Version des Epoxydharzsystems aufgebaut.
Das Harz ist im Brandfall extrem raucharm und frei von allen giftigen und bedenklichen Flammschutzmitteln.
Das Material ist frei von Halogen, Antimonverbindungen, Stickstoffverbindungen, Schwefel und Phosphor.
In Anlehnung an VDE 0472/ Teil 813 werden die Brandgase von diesem Material als nicht korrosiv eingestuft.
Dieses Material wird auf Grund der exzellenten mechanischen und elektrischen Eigenschaften als Konstruktionswerkstoff im Maschinenbau und Elektromaschinenbau eingesetzt.
Bedingt durch die hohe Festigkeit und Härte des Materials sowie des hohen Glasgewebeanteiles empfehlen wir zur Bearbeitung unbedingt diamantbestückte Werkzeuge und hochtourige Maschinen zu verwenden.
Diese Platten sind auf Anfrage auch in anderen Plattenabmessungen und Materialstärken (0.1-100mm) erhältlich.
Übliche Plattengrößen sind bis zu : 2050x1050mm, 2800x1240mm
Bitte beachten Sie das bei Zuschnitten mit einem Gurtmaß von > 3000mm (Umfang + Länge) bzw. einer max. Länge > 1200mm
die Transportkosten sehr hoch sind, da diese Ware dann nur mehr als Stückgut auf Paletten versandt werden kann.
Wir liefern ebenfalls Rohre, Stäbe als Zuschnitte sowie fertige Fräs- und Stanzteile aus anderen Thermo- und Duroplasten wie Beispielsweise :
Hartpapier (HP2061, HP2061.5, PF CP 201, CF CP 202, ähnlich Pertinax**), Baumwollhartgewebe (HGW 2082, PF CC 201),
GFK (HGW2372.1, HGW2372.4, HGW2372.4 H, EP GC 202, EP GC 203, EP GC 308), PEEK, POM, PTFE (Teflon) usw.
** Pertinax, Kapton, Mylar, Nomex, Lexan sind eingetragene Marken der Firma Dr. Dietrich Müller GmbH
| Rotek Artikel Nr. | EPGC202-0.5X1020X610 |
| EAN/GTIN13 | 9009970031381 |
| Verbundwerkstoff | Epoxidharz mit Glasfilamentgewebe |
| Werkstofftyp nach DIN 7735 | Hgw 2372.1 |
| Werkstofftyp nach EN 60893 / IEC 893 | EP GC 202 |
| Werkstofftyp nach BS | 3953-EP 4 |
| Werkstofftyp nach NEMA L1 | FR 4 |
| Werkstofftyp nach NF C26 | 141-VT-EE 1 |
| Werkstofftyp nach DIN VSM | S-EP GC 2 |
| Dichte | ca 2,0 g/cm³ (ISO 1183/A) |
| Biegefestigkeit (23°C) | 350 MPa (ISO 178) |
| Elastizitätsmodul aus dem Biegeversuch (23°C) | ca. 22000 MPa (ISO 178) |
| Schlagzähigkeit (Charpy) parallel zur Schichtrichtung | 33 kJ/m³ (ISO 179 / 3C) |
| Zugfestigkeit | 240 MPa (ISO 527) |
| Druckfestigkeit senkrecht 23°C | 500 MPa (ISO 604) |
| Durchschlagfestigkeit (1´-Prüfspannung) bei 90°C in Öl senkrecht zur Schichtrichtung (Dicke 3,0 mm) | 13,0 kV/mm (IEC 243) |
| Durchschlagspannung (20 s Stufen-spannungs-prüfung) bei 90°C in Öl parallel zur Schichtricht | 40 kV (IEC 243) |
| Vergleichszahl der Kriechwegbildung | CTI 200 (IEC 112) |
| Thermisches Langzeitverhalten | 180 T.I. (IEC 216) |
| Wasseraufnahme (10 mm) | 25 mg (ISO 62/1) |
| Brennbarkeit im vertikalen Brandtest: Dicke > 3 mm Dicke 0,75-2,9 mm | V0 UL94 V1 (UL94) |
| Sauerstoffgrenzwert LOI (limiting oxygen index) | >88 (ASTM-D 2863/91) |
| Rauchdichte: Prüflaminat 1,5 mm Dsa 90" Rauchdichte: Prüflaminat 1,5 mm Dsa 4´ | 1 (ASTM-E 662) 3 (ASTM-E 662) |
TARIC: 3921 9055 90
COO: China
Nettogewicht (ohne Verpackung): 0,75 kg
Netto Produktabmessungen (LxBxH): 1020 x 610 x 1 mm
Bruttogewicht (ohne Versandverpackung): 0,75 kg
Brutto Produktabmessungen (LxBxH): 1020 x 610 x 1 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 1,6 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 1305 x 715 x 13 mm
Es gelten folgende Lieferkosten für Bestellungen:
Für Lieferungen im Inland (Österreich):
Pauschale Versandkosten von 14,90 EUR inkl. 20% MwSt. pro Bestellung.
Ab einem Bestellwert von 120,00 EUR inkl. 20% MwSt. liefern wir versandkostenfrei.
Für Lieferungen nach Deutschland (Festland, ohne Inseln):
Pauschale Brutto-Versandkosten von 14,90 EUR inkl. 19% MwSt. pro Bestellung.
Ab einem Bestellwert von 120,00 EUR inkl. 19% MwSt. liefern wir versandkostenfrei.
Verwender (Kundenzielgruppe):
Nur für Fachpersonal (speziell ausgebildet und geschult) geeignet
Gebotskennzeichnung:
 | Arbeitsverfahren beurteilen: Staubmenge, Werkzeug, Drehzahl, Wärmeentwicklung und mögliche Zündquellen berücksichtigen. |
| Absaugung bereitstellen: Staub möglichst direkt an der Entstehungsstelle wirksam erfassen. Funktionsfähigkeit vor Beginn prüfen. |
| Werkstück sichern: Platte vollflächig und spannungsarm auflegen sowie gegen Verrutschen, Anheben und Herausschleudern sichern. Geeignete Schutzhauben verwenden. |
| PSA festlegen: Mindestens Schutzbrille und geschlossene Arbeitskleidung. Bei Lärm Gehörschutz; bei verbleibender Staubexposition geeigneten Atemschutz gemäß Gefährdungsbeurteilung verwenden |
Warnkennzeichnung:
 | Glasfaserhaltiger Bearbeitungsstaub: Sägen, Bohren, Fräsen oder Schleifen erzeugt glasfaserhaltigen Feinstaub. Dieser kann Augen, Haut und Atemwege mechanisch reizen. Staub |
| Überhitzung und Brand: Das Material ist organisch und kann bei Feuer oder starker thermischer Zersetzung brennen. Rauch und Zersetzungsprodukte nicht einatmen. Bearbeitungsstaub kann brennbar sein; Staubwolken und Ablagerungen in der Nähe von Zündquellen vermeiden. |
| Mechanische Gefahren: Große oder schwere Platten gegen Kippen, Verrutschen und Herabfallen sichern. Scharfe Kanten, spröde Splitter, Glasfasern, rotierende Werkzeuge und Werkstückbruch können Schnitt-, Quetsch- oder Augenverletzungen verursachen |
Gefahrenkennzeichnung:
| (keine) |
