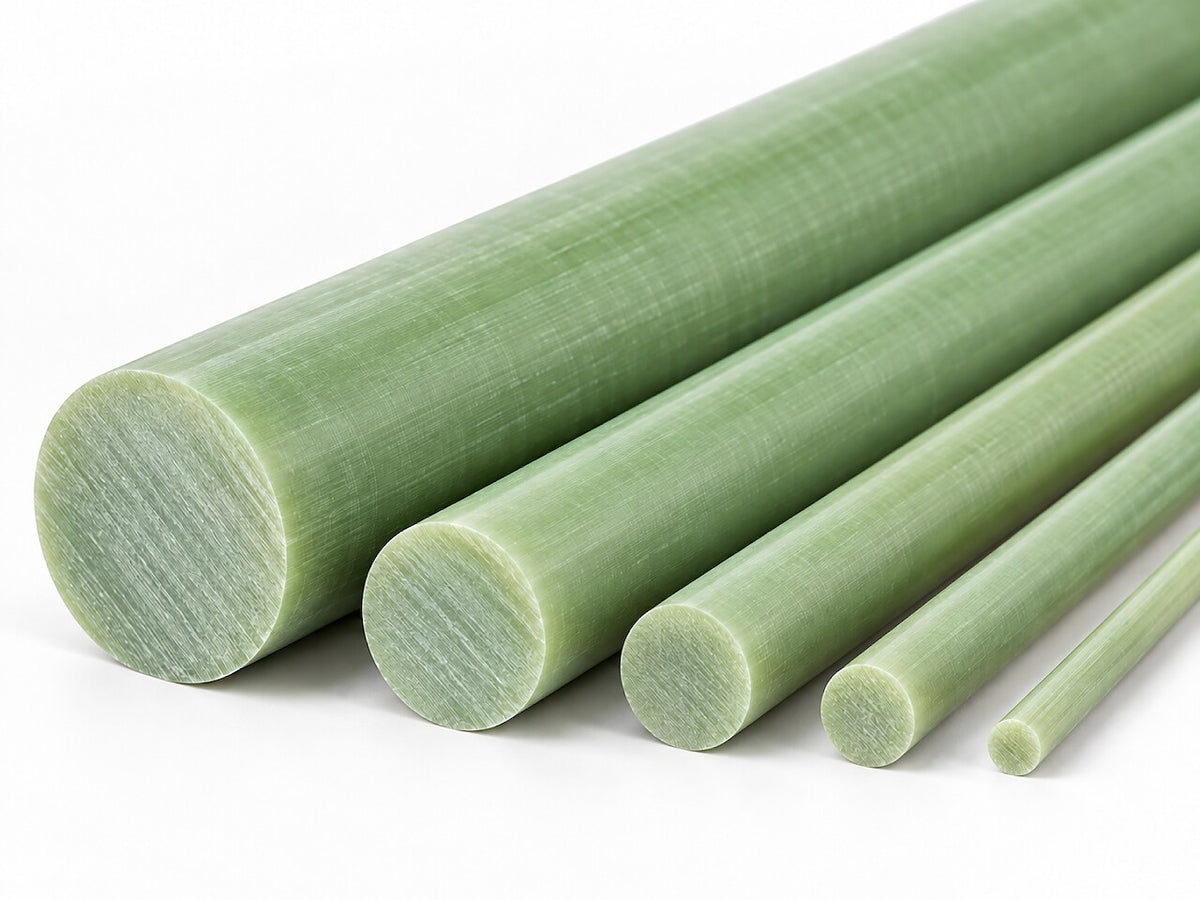

Gepresster Stab aus E-Glasfilamentgewebe und einer flammfesten Version von Epoxydharz.
Das Harz ist im Brandfall extrem raucharm und frei von allen giftigen und bedenklichen Flammschutzmitteln.
Das Material ist frei von Halogen, Antimonverbindungen, Stickstoffverbindungen, Schwefel und Phosphor.
In Anlehnung an VDE 0472/ Teil 813 werden die Brandgase von diesem Material als nicht korrosiv eingestuft.
Dieses Material wird auf Grund der exzellenten mechanischen und elektrischen Eigenschaften als Konstruktionswerkstoff im Maschinenbau und Elektromaschinenbau eingesetzt.
Bedingt durch die hohe Festigkeit und Härte des Materials sowie des hohen Glasgewebeanteiles empfehlen wir zur Bearbeitung unbedingt diamantbestückte Werkzeuge und hochtourige Maschinen zu verwenden.
Diese Stäbe sind auf Anfrage auch in anderen Durchmessern (8-60mm Lagerware, darüber auf Anfrage) erhältlich.
Mechanischer Kennwerte im Vergleich zu Aluminium (per Gewicht):
- Biege-Bruchlast ca. +190 %
- Biegefestigkeit ca. +85 %
- Biegesteifigkeit ca. −20 %
- Zug-Bruchlast ca. +20 %
Druckfestigkeit / Gewicht ca. +45 %
Knicksicherheit ähnlich bis leicht besser
Torsionssteifigkeit: schlechter
Schubfestigkeit: schlechter
Korrosion: deutlich besser
elektrische Isolation: massiv besser
transparent für Radar
Wir liefern ebenfalls Rohre, Stäbe als Zuschnitte sowie fertige Fräs- und Stanzteile aus anderen Thermo- und Duroplasten wie Beispielsweise :
Hartpapier (HP2061, HP2061.5, PF CP 201, CF CP 202, ähnlich Pertinax**), Baumwollhartgewebe (HGW 2082, PF CC 201),
GFK (HGW2372.1, HGW2372.4, HGW2372.4 H, EP GC 202, EP GC 203, EP GC 308), PEEK, POM, PTFE (Teflon) usw.
** Pertinax, Kapton, Mylar, Nomex, Lexan sind eingetragene Marken der Firma Dr. Dietrich Müller GmbH
Unser Lieferprogramm umfasst Platten, Stäbe, Rohre, Profile und Fertigungsteile in :
Hartpapier (PFCP201, PFCP, ähnlich Pertinax**)
Baumwoll Hartgewebe(HGW2082, HGW2085, HGW2088, PFCC201, PFCC42)
Glasfasergewebe (GFK,FR4, HGW2372.1, HGW2372.4,HGW2375.4. Isoval)
sowie weitere Duroplaste und Thermoplaste.
Gerne bieten wir auch Zuschnitte, Frästeile, Drehteile in 2D, 2.5D, 3D etc. an (Mindestbestellwert EUR 100,- für Fertigungsteile)
** Pertinax, Kapton, Mylar, Nomex, Lexan sind eingetragene Marken der Firma Dr. Dietrich Müller GmbH
| Rotek Artikel Nr. | EPGC201-ROD-008X1000 |
| EAN/GTIN13 | 9009970031862 |
| Verbundwerkstoff | Epoxidharz mit Glasfaserfeingewebe |
| Werkstofftyp nach DIN 7735 | FR4 |
| Werkstofftyp nach EN 60893 / IEC 893 | EPGC42 (wie FR4, G10, EPGC201), HGW 2378.4 |
| Werkstofftyp nach BS | - |
| Werkstofftyp nach NEMA L1 | - |
| Werkstofftyp nach NF C26 | - |
| Werkstofftyp nach DIN VSM | - |
| Dichte | ca 1,3 g/cm³ ISO 1183/A |
| Biegefestigkeit (23°C) | 80 Mpa (ISO 178) |
| Elastizitätsmodul aus dem Biegeversuch (23°C) | - |
| Schlagzähigkeit (Charpy) parallel zur Schichtrichtung | 20 kJ/m2 |
| Zugfestigkeit | 120 Mpa |
| Druckfestigkeit senkrecht 23°C | 100 Mpa (ISO 604) |
| Durchschlagfestigkeit (1´-Prüfspannung) bei 90°C in Öl parallel zur Schichtrichtung (Dicke 3,0 mm) | 10 kV |
| Durchschlagfestigkeit (1´-Prüfspannung) bei 90°C in Öl senkrecht zur Schichtrichtung (Dicke 3,0 mm) | 1,6 kV/mm (IEC 243) |
| Durchschlagspannung (20 s Stufen-spannungs-prüfung) bei 90°C in Öl parallel zur Schichtrichtung | - |
| Vergleichszahl der Kriechwegbildung | - |
| Thermisches Langzeitverhalten | 120 °C T.I. |
| Wasseraufnahme (3 mm) | < 10 mg/cm2 (ISO 62/1) |
| Brennbarkeit im vertikalen Brandtest: Dicke > 3 mm Dicke 0,75-2,9 mm | - |
| Sauerstoffgrenzwert LOI (limiting oxygen index) | - |
| Rauchdichte: Prüflaminat 1,5 mm Dsa 90" Rauchdichte: Prüflaminat 1,5 mm Dsa 4´ | - |
| Durchmesser Toleranz | nach IEC 60893 |
| Farbe | dunkelbraun |
TARIC: 3916 9010 90
COO: China
Nettogewicht (ohne Verpackung): 0,1 kg
Netto Produktabmessungen (LxBxH): 1000 x 8 x 8 mm
Bruttogewicht (ohne Versandverpackung): 0,1 kg
Brutto Produktabmessungen (LxBxH): 1000 x 8 x 8 mm
Versandart: Paketfracht
Versandgewicht (inkl. Überverpackung für 1 Stk./VE): 1 kg
Versandabmessungen für 1 Stk./VE (LxBxH): 1100 x 100 x 100 mm
Es gelten folgende Lieferkosten für Bestellungen:
Für Lieferungen im Inland (Österreich):
Pauschale Versandkosten von 14,90 EUR inkl. 20% MwSt. pro Bestellung.
Ab einem Bestellwert von 120,00 EUR inkl. 20% MwSt. liefern wir versandkostenfrei.
Für Lieferungen nach Deutschland (Festland, ohne Inseln):
Pauschale Brutto-Versandkosten von 14,90 EUR inkl. 19% MwSt. pro Bestellung.
Ab einem Bestellwert von 120,00 EUR inkl. 19% MwSt. liefern wir versandkostenfrei.
Verwender (Kundenzielgruppe):
Nur für Fachpersonal (speziell ausgebildet und geschult) geeignet
Gebotskennzeichnung:
 | Arbeitsverfahren beurteilen: Staubmenge, Werkzeug, Drehzahl, Wärmeentwicklung und mögliche Zündquellen berücksichtigen. |
| Absaugung bereitstellen: Staub möglichst direkt an der Entstehungsstelle wirksam erfassen. Funktionsfähigkeit vor Beginn prüfen. |
| Werkstück sichern: Rundstab gegen Rollen, Drehen und Herausschleudern spannen. Geeignete Auflagen und Schutzhauben verwenden. |
| PSA festlegen: Mindestens Schutzbrille und geschlossene Arbeitskleidung. Bei Lärm Gehörschutz; bei verbleibender Staubexposition geeigneten Atemschutz gemäß Gefährdungsbeurteilung verwenden |
Warnkennzeichnung:
 | Glasfaserhaltiger Bearbeitungsstaub: Sägen, Bohren, Fräsen oder Schleifen erzeugt glasfaserhaltigen Feinstaub. Dieser kann Augen, Haut und Atemwege mechanisch reizen. Staub |
| Überhitzung und Brand: Das Material ist organisch und kann bei Feuer oder starker thermischer Zersetzung brennen. Rauch und Zersetzungsprodukte nicht einatmen. Bearbeitungsstaub kann brennbar sein; Staubwolken und Ablagerungen in der Nähe von Zündquellen vermeiden. |
| Mechanische Gefährdung: Rundstäbe gegen Rollen sichern. Scharfkantige Schnittflächen, Späne, rotierende Werkzeuge sowie Werkstückbruch können Schnitt-, Fang- oder Augenverletzungen verursachen. |
Gefahrenkennzeichnung:
| (keine) |
